Настройка газового котла навьен своими руками

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ! Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра

Обрыв или короткое замыкание датчика давления воздуха

Рекомендуемые для замены запчасти

Датчики

Неполадки в электросети котла: перезагружаем котел и ждем пока котел остынет, если после остывания ошибка — ушла, значит термостат рабочий, но на всякий случай всегда нужно иметь такие датчики — про запас, цена вопрос копеечная, а проблем может в сезон вызвать массу.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление:  основная причина появления ошибок, установленных в квартирах.

В частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

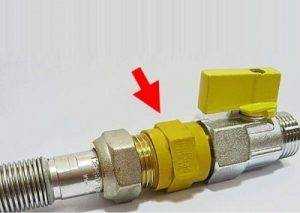

Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.

Проверка работоспособности термостата: первоочередная задача термостата это — контроль температуры в канале дымоудаления. При его работе любое резкое повышение  значения происходит по причине снижения тяги, датчик перегревается и блокирует работу котла.

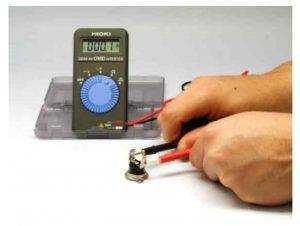

Для тестирования датчика перегрева в домашних условиях используется мультиметр.

Датчик перегрева Навьен можно считать вышедшим из строя, если при обычной (комнатной) температуре он показывает обрыв. Если при комнатных условиях датчик показывает сопротивление менее, чем 0,3 Ом, то с ним всё в полном порядке, если R ˃ 0,5 Ом  -термостат заменяется на новый).

Замена датчика не требует специальный навыков: отключаем питание от котла (вынимание вилку из розетки или отключаем стабилизатор), далее выкручиваем 2 винта и отсоединяем датчик, сборка производится в обратном порядке.

Датчик тяги (прессостат, маностат) : прибор контролирует скорость протока продуктов горения и при плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, контакты которого задействованы в сигнальной цепи, чтобы проверить целостность работы прибора нужно подуть в одно из отверстий, если слышно характерные щелчки то устройство рабочее.

Также необходимо продуть трубки от конденсата накапливающийся в них.

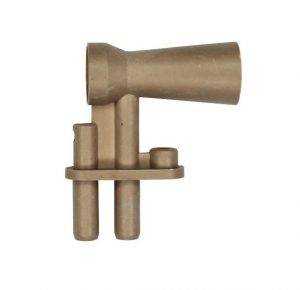

осмотреть устройство Вентури: при длительном термическом воздействии деформируется, вызывая ошибку? трубка находится на внутренней стенке вентилятора (турбины). Не забываем продуть трубки от влаги.

Неполадки в работе вентилятора: проконтролировать работу вентилятора не сложно, нужно открыть крышку котла и визуально и аудиально удостоверится в его работе (вращение и шум крыльчатки), часто бывает что элементы вентилятора изнашиваются (ротор, статор, подшипники) и он не выходит на рабочий режим вращения/тяги.

Если крыльчатка засорилось ее можно почистить зубной щеткой и пылесосом, также не лишним будет разобрать и смазать подшипник.

Проверить дымоход: засор уменьшает канал отвода дымовых газов, обледенение оголовка также препятствует выводу отработанных газов. Применительно к котлам Navien с открытой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещение.

Неисправность электронной платы: cамостоятельно заменить блок не составит труда: прикручивается винтами к задней стенке агрегата, а места установки проводов, кабелей не перепутать (порты отличаются размерами, конфигурацией).

Если плата для другой модификации Навьен, требуется ее настройка, настройка производится переключением пинов (белые микро клавиши на плате слева), просто дублируем с вышедшей из строя платы.

Характеристика моделей

Версия «Coaxial 24K» отличается от «Deluxe 24k» и «Deluxe Plus 24k» уже потому, что производится с расчетом на подключение к горизонтальному дымоходу коаксиального исполнения. Его диаметр (по схеме одна труба в другой) составляет 6 и 10 см соответственно. «Deluxe 24 k» в обычном и коаксиальном исполнении оснащаются выносным управляющим блоком, на которые ложатся также функции термостата.

Котел версии 13K отличается автоматизированным комплексом, защищающим от замерзания. Когда температура падает до отметки в 9 градусов и ниже, система запускает в работу насос, обеспечивающий циркуляцию. Выбор новейшей линейки «Smart Tok» оправдан для тех, кто желает воспользоваться ресурсами современного дистанционного управления.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

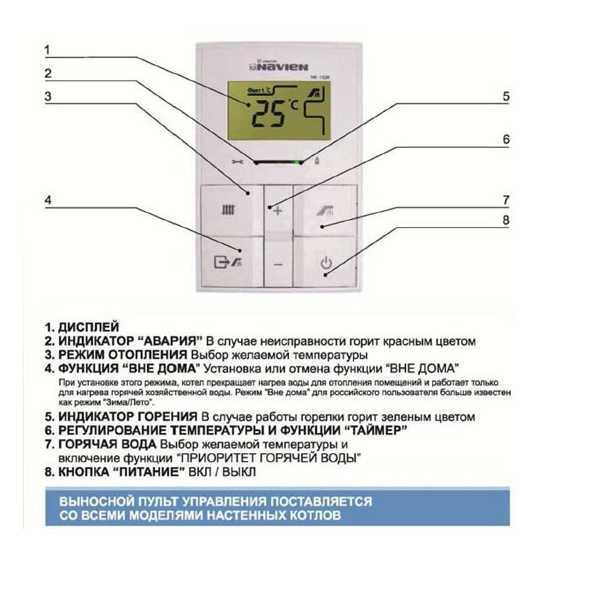

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Серия газовых котлов Navien Ace

Котлы Навьен серии Айс (Асе) представляют собой семейство газовых двухконтурных агрегатов, изготовленных южно-корейской компанией KyungDong NAVIEN.

Они обеспечивают обогрев жилища и параллельно снабжают его горячей водой. Особенностью оборудования Navien является специализация на российских условиях, климатических и технологических.

Имеется возможность работы на низком давлении газа и воды, устойчивость к перепадам и резким скачкам напора.

Кроме того, присутствует защитная система, компенсирующая перепады напряжения в сети электропитания до 30%.

Кроме того, ценовая политика компании такова, что стоимость котлов Navien примерно в 2 раза ниже европейского оборудования соответствующей мощности. Такие преимущества высоко оценены пользователями, спрос на агрегаты Navien устойчив и понемногу растет.

ВАЖНО! Неправильная эксплуатация или сложные условия функционирования способны в короткий срок вывести котел из строя. Это не следствие некачественной сборки, а результат недостаточного внимания и неприятия должных мер по созданию оптимальных условий работы

Особенности

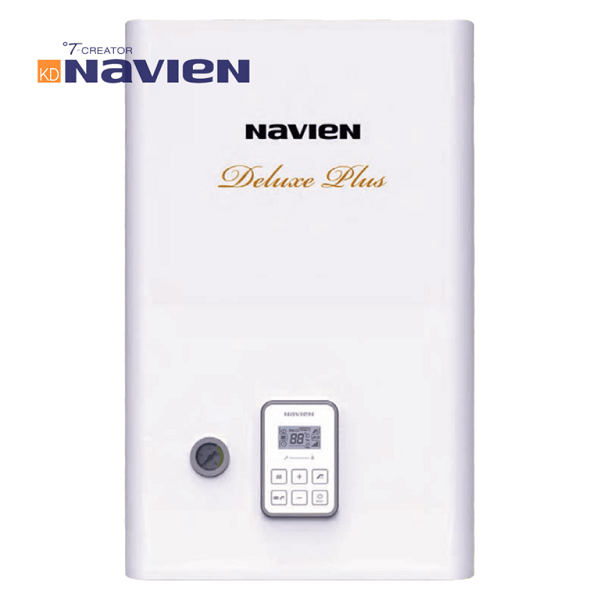

Газовый двухконтурный котел Navien Deluxe крайне популярен среди российских потребителей в последнее время. Приятное соотношение цены и качества в сочетании с превосходными техническими параметрами вполне объясняют такое предпочтение. Совсем необязательно выбирать в таблице южнокорейского производителя именно модель на 24 кВт. Но вместе с тем, она вполне подходит, чтобы проиллюстрировать особенности аппаратов этой марки.

Navien Deluxe комплектуется:

парой нержавеющих теплообменников (для отопительного и водопроводного контуров соответственно);

насосом для прокачки;

еще одним клапаном, оснащенным тремя ходами (переключающим рабочие режимы);

рядом иных деталей, которые поддерживают бесперебойное действие отопительного агрегата.

Котел следит не только за температурой в контуре отопления, но и за протоком жидкости через него. Расширяющий бак выполнен в виде плоского изделия. Предусмотрен аппарат для сброса воздуха, устанавливается всегда дифференцирующее реле. В системе есть вентилятор, электрический розжиг организован при помощи трансформатора. Отдельные электроды обеспечивают ионизацию и сам розжиг.

Какие встречаются неисправности

Чтобы провести ремонт отопительного котла Навьен своими руками, необходимо ознакомиться со специальным руководством. Оно поможет не только расшифровать тип поломки, но и устранить его наиболее эффективным способом.

Список кодов проблем с котлом Навьен и их расшифровка:

• 01E. Прибор перегрелся, и эта было зафиксировано температурным датчиком.
• 02E. Указание на обрыв цепи датчика протока и на падение уровня теплоносителя в контуре.
• 03Е. Пропал сигнал, подтверждающий наличие пламени. При этом горение может продолжаться.
• 04E. Данный код имеет полностью противоположное значение предыдущего обозначения: в этом случае подтверждение пламени есть, хотя по факту оно отсутствует. Э
• 05E. Поломка контура, отвечающего за контроль степени нагревания теплоносителя в системе отопления.
• 06Е. Этот кода также свидетельствует о неисправности температурного датчика (замкнулась цепь).
• 07E. Сигнал о выходе из строя датчика температуры в контуре ГВС.
• 08E. Неисправность газовый котел Навьен в том же узле по причине короткого замыкания.
• 09E. Оповещение о сбое в работе вентилятора.
• 10E. Появление неисправностей в системе дымоудаления.
• 12E. Затухание пламени в горелке.
• 13E. Замкнуло датчик протока контура отопления.
• 14E. Перестал поступать газ из магистрали, из-за чего котел Навьен не включается.
• 15E. Общее указание на ошибки в работе платы управления, без конкретизации проблемного элемента.
• 16E. Перегрелось оборудование.
• 18E. Возникновение сбоев в работе датчика дымоудаления.
• 27E. Перебои в работе датчика давления воздуха (APS).

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

Какие модели входят в неё

В серию Делюкс входят следующие модели котлов:

• Deluxe.
• Deluxe Plus.
• Deluxe Coaxial.
• Deluxe Atmo.

Три первые модели практически не отличаются друг от друга, имея лишь незначительные расхождения в конструкции дымохода или величине подачи газа.

Модель Атмо— это котлы с открытой камерой сгорания, которые отличаются подачей воздуха непосредственно из помещения.

Все виды котлов выпускаются в различных вариантах по мощности:

• 13k (кВт).
• 16k (кВт).
• 20k (кВт).
• 24k (кВт).
• 30k (кВт).
• 35k (кВт).
• 40k (кВт).

Некоторые модели созданы на базе одного типоразмера с программно ограниченным функционалом.

Так, котлы мощностью 24 и 16 кВт представляют собой идентичную конструкцию, но у моделей 16 кВт несколько снижена мощность. Это дает агрегатам заметный запас мощности, позволяя свободно преодолевать изменения нагрузки и внешние воздействия.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

• Зимний режим задействует отопление и горячее водоснабжение.
• Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

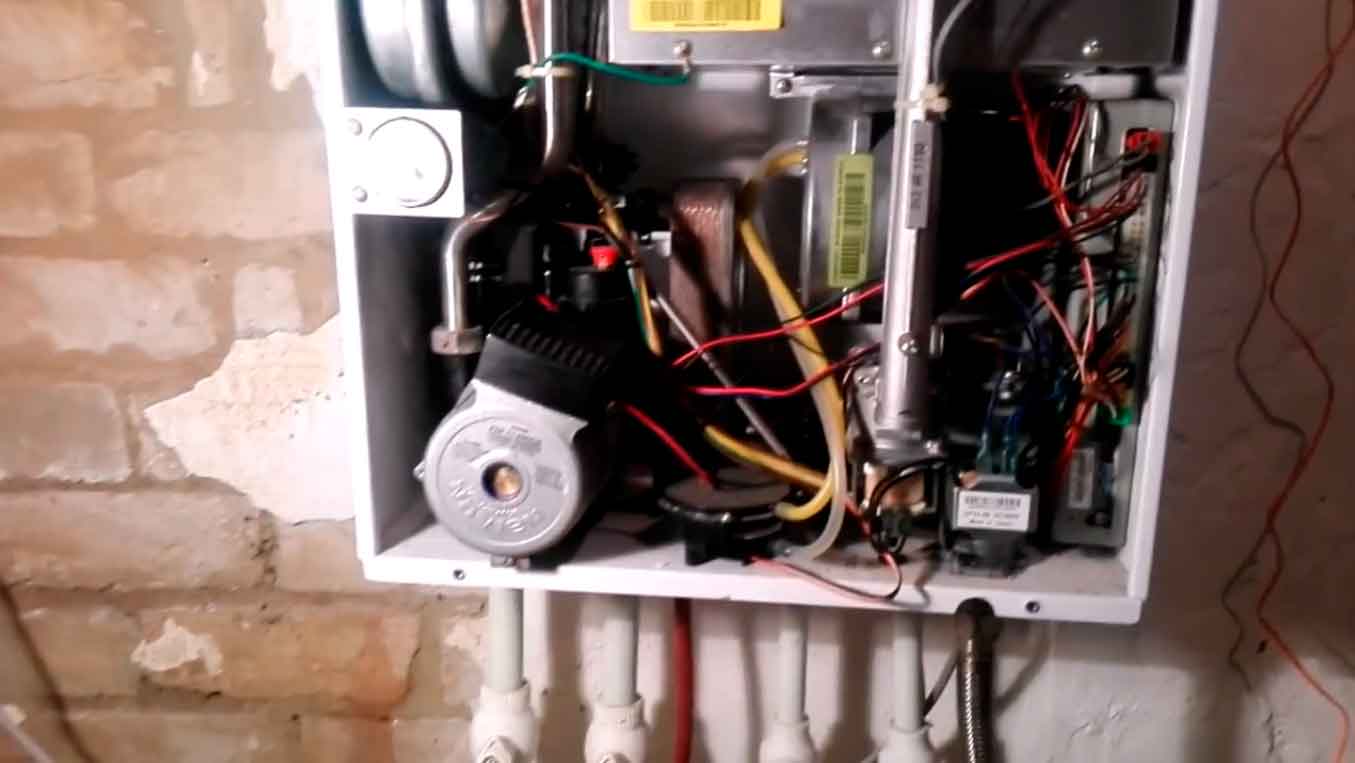

Последовательность действий для снятия трехходового клапана.

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

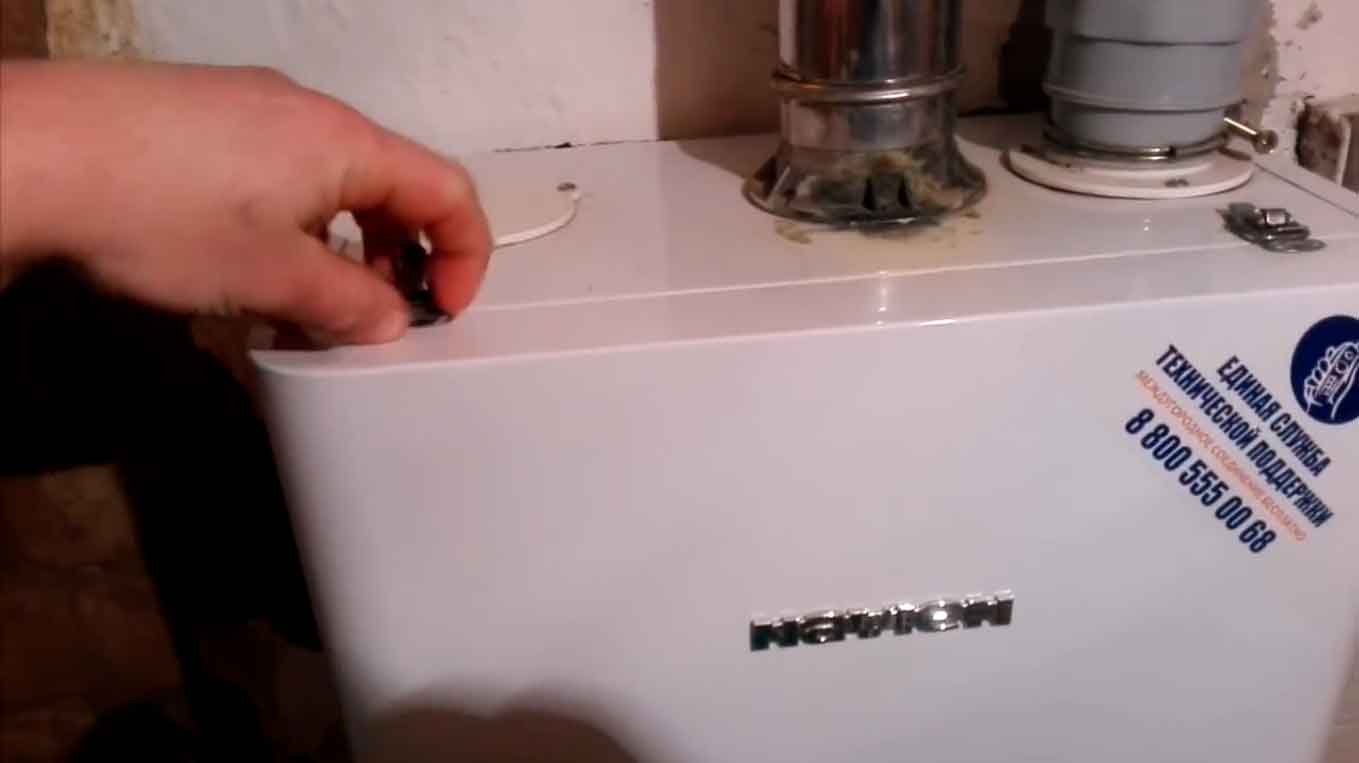

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

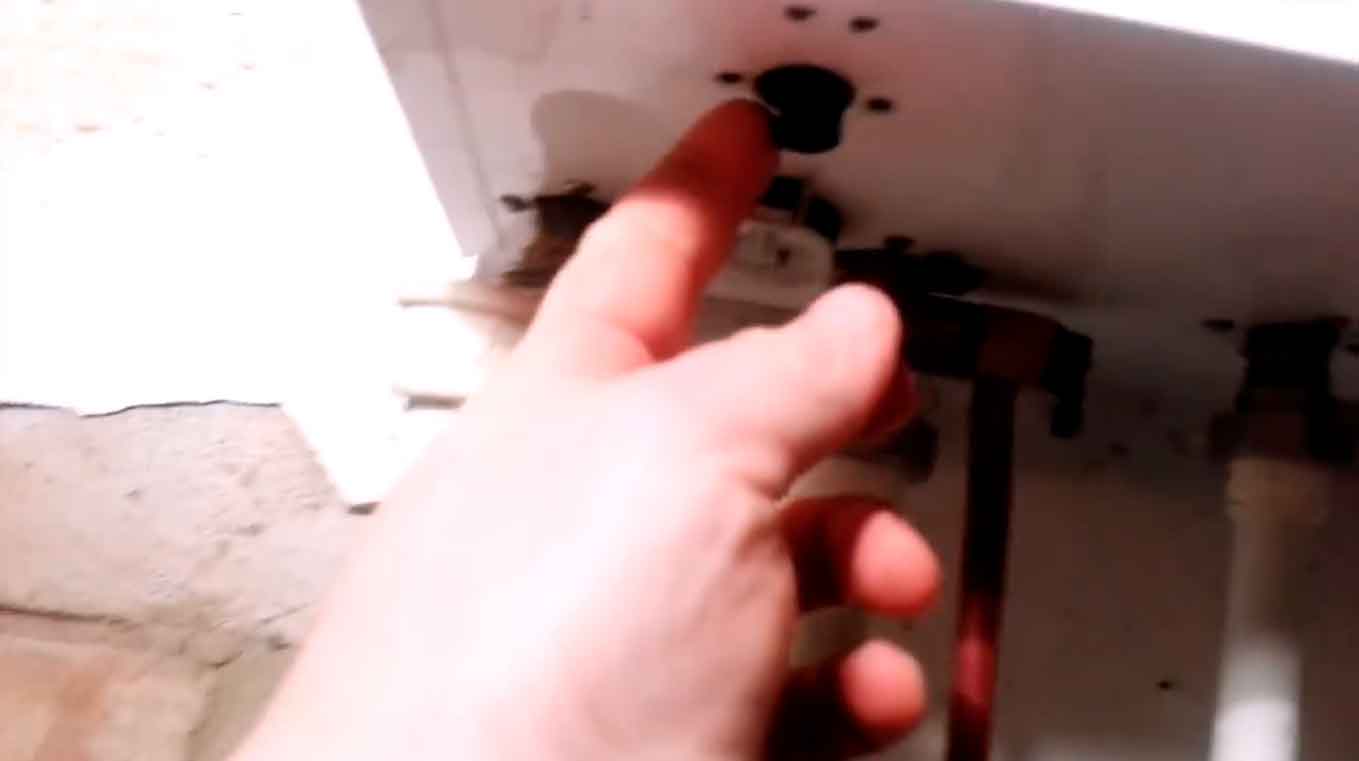

заглушка на нижней панели

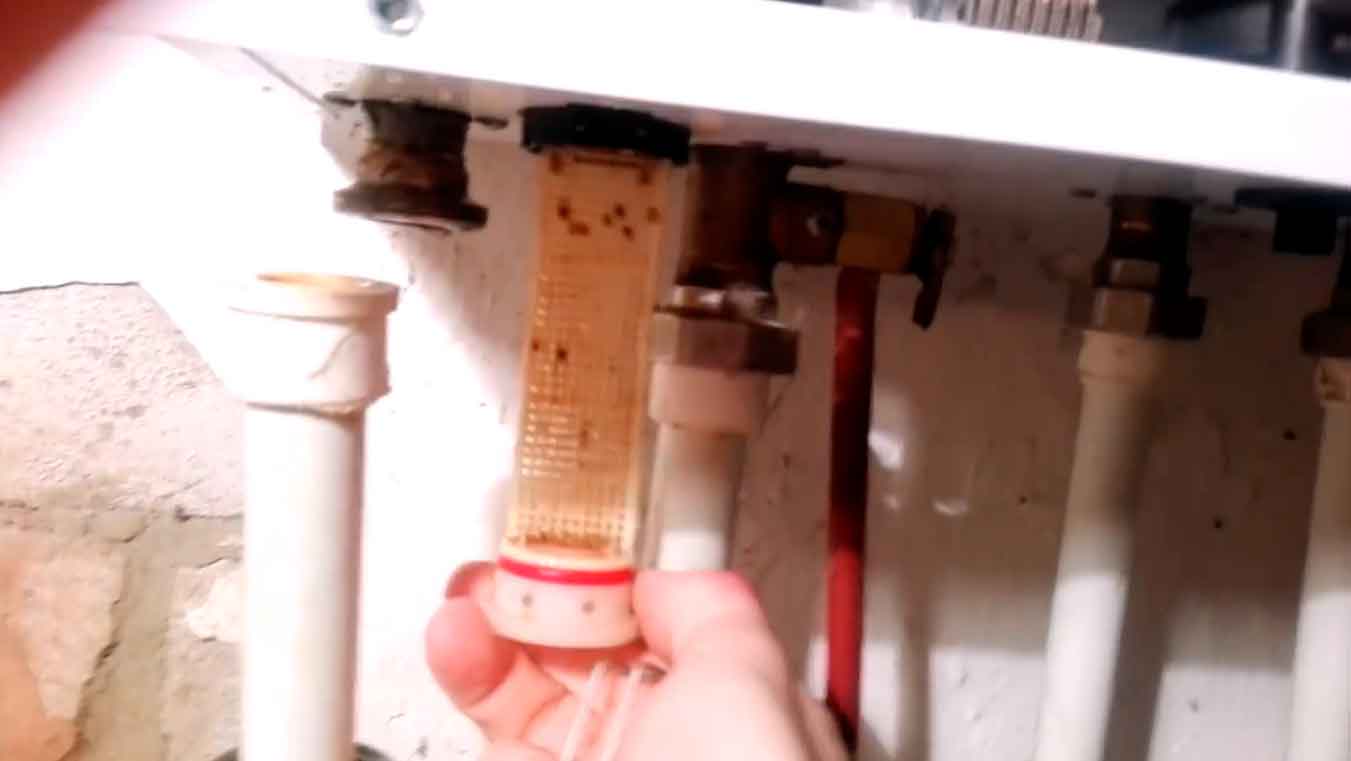

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

Снимаем насос. Сначала отключаем провода.

На нижней части корпуса снаружи откручиваем 4 винтика.

Откручиваем гайку на месте крепления патрубка к насосу.

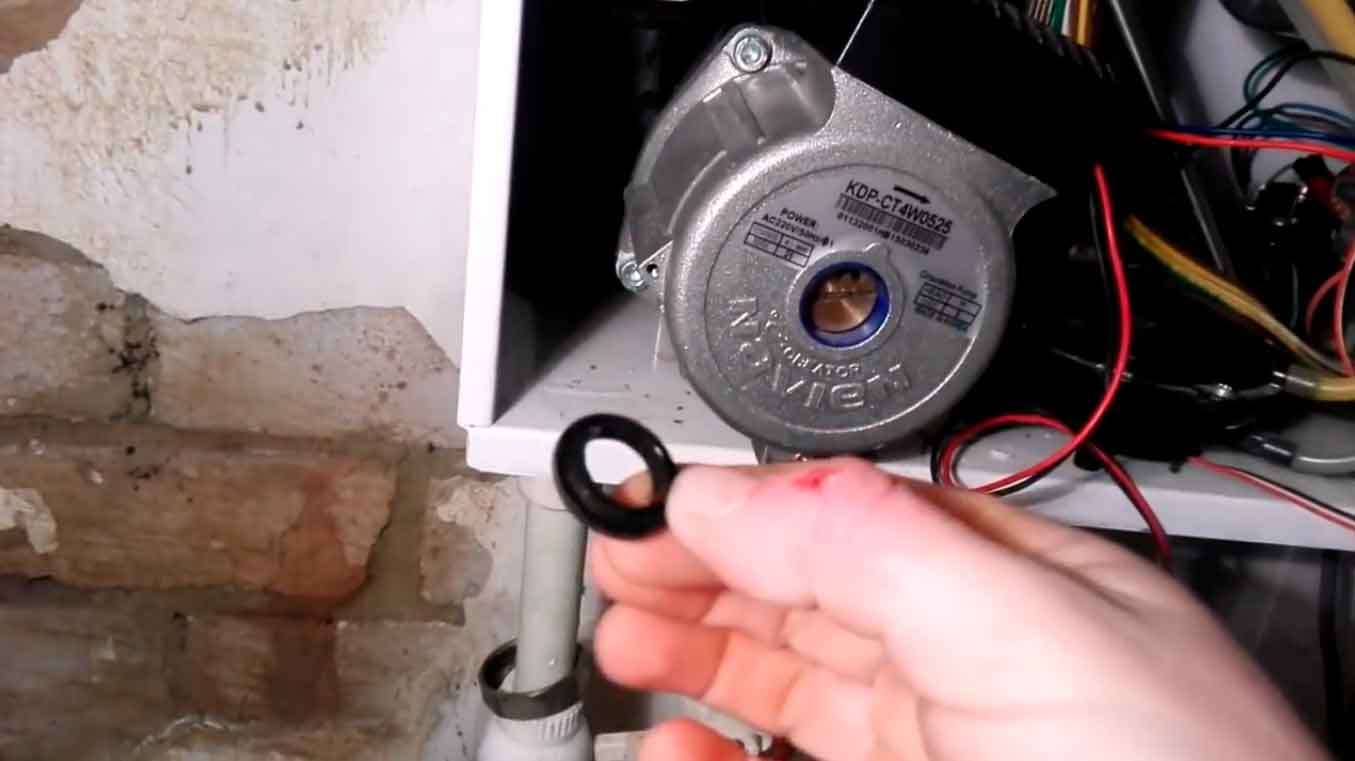

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

клапан без соска

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно. Информацию о газовом котле Baxi, о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте тут. Принцип действия и конструктивные особенности.
