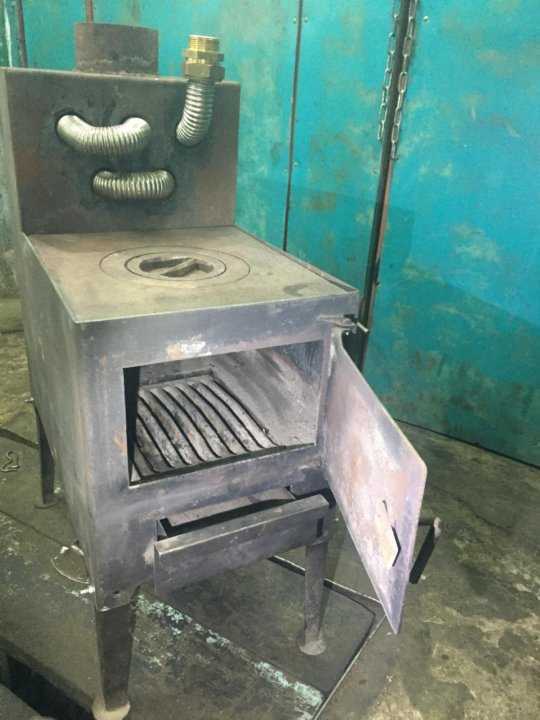

Оснащение печи-буржуйки водяным контуром

Самостоятельная кладка печек для бани

Прежде чем положить печь, необходимо залить фундамент, после чего сверху положить гидроизоляцию в виде куска рубероида. Далее можно приступать к укладке первого ряда кирпичей, на который также нужно уложить рубероид. Это не позволит проникнуть влаге в кирпичную кладку, из-за которой может разрушиться печь.

При кладке кирпича учитывайте тот момент, что вам необходимо будет установить дверки поддувала, колосники, а также топочные дверки. Также требуется организовать дымоход, через который будет выводиться из печки дым и угарный газ. Изготовить его можно из трубы (металлической, керамзитовой или асбестовой) или выложить из огнеупорного кирпича. Над каменкой при желании устанавливается бак для воды.

Важно! Кладку кирпичей необходимо начинать от дверки, чтобы прочно и надежно ее закрепить в конструкцию

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Положительные качества применения буржуйки с водяной рубашкой

Печь с полостью для подогрева носителя тепла устроена так, что горячие испарения омывают емкость с каждой стороны, что дает возможность долго поддерживать большую температуру. Кроме этого, аналогичная буржуйка выделяется следующим:

Печь буржуйка с гидроконтуром обеспечивает высокую продуктивность. Стоимость создания и эксплуатации будет намного меньше если сравнивать с другими печами.

Буржуйка с гидроконтуром может создаваться из бросового материала, что тоже обеспечивает экономию средств.

Для розжига печи можно применять доступное горючее: уголь, дрова и разные растительные отходы.
Буржуйка с водяной рубашкой не просит подвода электричества. Она действует по принципу гравитационной циркуляции.

Особенности в изготовлении

К печи для гаража предъявляются специфические требования. Обычно бокс для машины имеет небольшие размеры.

Если в него загоняют автомобиль, то свободного места остается немного. Поэтому устройство для отопления должно отличаться компактностью.

Также хорошо, если печь можно топить разным топливом, что сделает ее более универсальной, а вам упростит жизнь.

Это значит, что стенки не должны быть слишком тонкими. Их толщина должна быть минимум 2 мм, лучше 3-5 мм.

В противном случае в топку можно будет закладывать только дрова. Если же попробовать топить углем, то стенки топки быстро прогорят, так как уголь дает больше жара.

Очень важно, чтобы не оставалось отверстий в стыках, через которые будет попадать дым в помещение. Потребуется сделать вентиляцию, чтобы в помещение во время работы печи поступал свежий воздух

Также следует позаботиться о безопасности. Печка должна размещаться не ближе 20 см от стен помещения и в 1,5-2 метрах от автомобиля.

Схематичный пример размещения печки в гараже.

Рядом не должно быть легковоспламенимых материалов, мебели и других предметов из них. Деревянные стены и под должны быть застелены листами асбеста или листовой жести. Также держите в помещении рабочий огнетушитель.

Как самостоятельно сделать печь с отопительным контуром?

Основной деталью, необходимой для монтажа водяного отопления на дровах своими руками, является теплообменник. Этот агрегат может иметь разную конструкцию: из труб (регистр, змеевик) или в виде закрытой емкости (котел). В любом случае назначение его состоит в том, чтобы за короткое время нагреть заключенный в нем объем теплоносителя и послать его в трубы разводки. По трубам горячий теплоноситель протекает по всем помещениям, нагревая радиаторы, и остывшим возвращается обратно в котел. Такая система носит название самотечной и может применяться для обогрева небольших помещений.

При необходимости отопления жилого дома, особенно 2-х или большей этажности, циркуляцию теплоносителя в трубах нужно сделать принудительной. Для этой цели на обратке производят установку электрического насоса. Назначение его состоит в том, чтобы под давлением нагнетать остывшую воду в теплообменник, заставляя ее циркулировать интенсивнее и не застаиваться в радиаторах. Использование насоса возможно и для одноэтажных строений с целью ускорить процесс разогрева труб и радиаторов при розжиге печи.

Итак, для устройства контура водяного отопления самостоятельно потребуются:

теплообменник (котел, регистр);
трубы большого диаметра для разводки;
радиаторы водяного отопления, конвекторы любой конструкции;
расширительный бачок;
водяной насос циркуляционный электрический;
сварочный аппарат;
болгарка.

Перед началом работы необходимо составить план разводки, чтобы контур получился замкнутым после обхода всех помещений, нуждающихся в обогреве. При установке прямоточной системы схема должна учитывать и угол наклона труб для свободного перемещения теплоносителя от выхода из котла до момента его возвращения обратно.

Разновидности печей с водяным контуром

Разнообразие отопительных печей для дома с водяным контуром обусловлено, в первую очередь, их внешним видом.

Печи-камины с водяным контуром.
Отопительные печи с водяным контуром.
Печи булерьян с водяным контуром.

Печи-камины с водяным контуром — это вариант печей с большим стеклом, сквозь которое вы можете наблюдать за красивым пламенем! Наверное, это самые романтичные печи. Именно их часто устанавливают в гостиную, превращая в символ домашнего уюта. Если вы любите романтику; если обожаете собираться всей семьей и проводить вечера за интересными разговорами, то это ваш вариант. Пример такой печи можно посмотреть на нашем сайте.

Отопительные печи с водяным контуром — этот вариант подойдет для практичных людей, которым не столь важна красота, сколько стоимость. Как правило, это продолговатые печи, которые греют не хуже печей-каминов, выглядят попроще, но при это стоят дешевле своих “симпатичных” братьев. Вот эти печи.

Рис. Отопительная печь Ермак Stocker с водяным контуром

Печи по типу “булерьян” с водяным контуром — название данных печей стало уже именем нарицательным. Можно сказать, что это самый экономный вариант. Обогрев происходит за счет поддержания режима тления, что и обуславливает низкий расход топлива. Чаще всего эти модели выбирают для обогрева нежилых помещений: от гаражей до целых амбаров. Примером такой печи является печь Литком, которая может обогревать помещения объемом до 1000 куб.м.

Рис. Печь булерьян с водяным контуром

Как изготовить буржуйку с водяным контуром своими руками

Перед изготовлением подобной конструкции разрабатывают эскизный план, на базе которого будет выполняться расчет конструкционных материалов, труб и арматуры. Необходимо учитывать, что с такой системой котла, возможно, монтировать только самотечную отопительную систему.

Преимущества конструкции

Несмотря на появление все более экономичных дровяных печей и котлов, старенькая буржуйка остается довольно востребованной, это объясняется ее достоинствами:

простое устройство. В печи нет высокотехнологичных узлов, потому любой желающий может изготовить ее самостоятельно;
низкая стоимость. Этот «плюс» проистекает из предыдущего достоинства;
непритязательность в эксплуатации. Топится буржуйка предельно просто, каких-либо тонкостей знать не нужно. Требуется только правильно подобрать объем закладки;
всеядность. Отопитель функционирует на любом топливе, включая отработанное машинное масло;
многофункциональность. Буржуйка может быть оснащена варочной конфоркой и водяным контуром, чем значительно повышается ее ценность для жилого помещения;
многорежимность. Кроме обычного функционала с прямым горением, правильно сконструированная печь способна работать в режиме тления (увеличивается длительность отопления на одной закладке);
эффективность. При всех этих достоинствах еще и неплохой КПД в 60%, если сборка выполнена с соблюдением изложенных ниже правил.

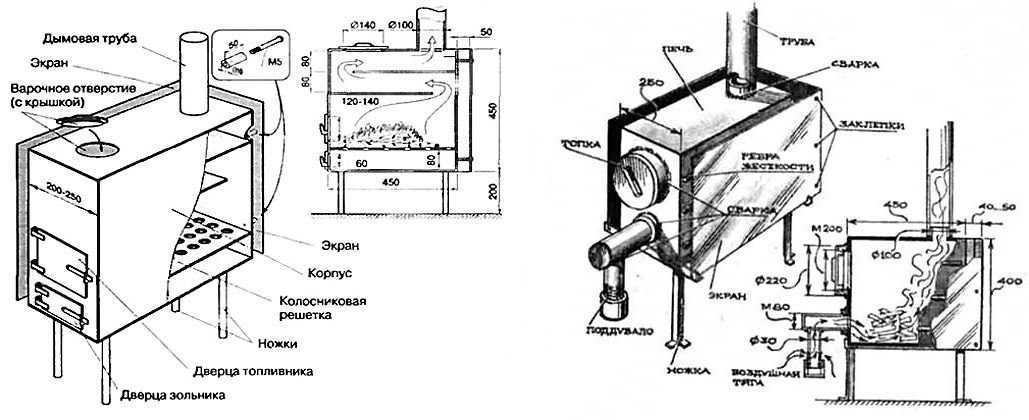

Буржуйка с водяным контуром своими руками: готовый чертеж, схема

Во время подготовительных этапов изготавливают все детали и узлы по имеющимся чертежам и далее переходят к монтажу. Этот технологический процесс производится в такой очередности:

Выполняют сборку печи методом прихвата.
После проверки конструкционных узлов осуществляют завершающее соединение прихваченных элементов, таким образом, чтобы не было даже самым мельчайших зазоров и не сваренных швов.
Устанавливают внутренние элементы.
Собирают водяной контур нагрева. Все сварочные швы проверяют керосином. Чтобы достичь желаемого результата, внешнюю поверхность обрабатывают мелом, а на внутренней кистью наносят керосин. В зоне низкокачественной сварки на меловом покрове образуются жирные области. Данные зоны отмечают, и проваривают снова.
Устанавливают по чертежу выходной/входной патрубок теплоносителя.
Размещают буржуйку на приготовленное ей место. Промежуток до стенок должен быть не меньше 1,0 м. В случае, когда перечисленное выполнить нельзя, требуется обшить стенки металлом с асбестовой прокладкой.
Собирают систему теплоснабжения, укомплектовывают ее средствами защиты по давлению и температуре, подсоединяют к теплообменному аппарату печки.
Заполняют систему водой и проводят опрессовку для проверки утечек.
Устанавливают дымоход и выполняют пробный розжиг.

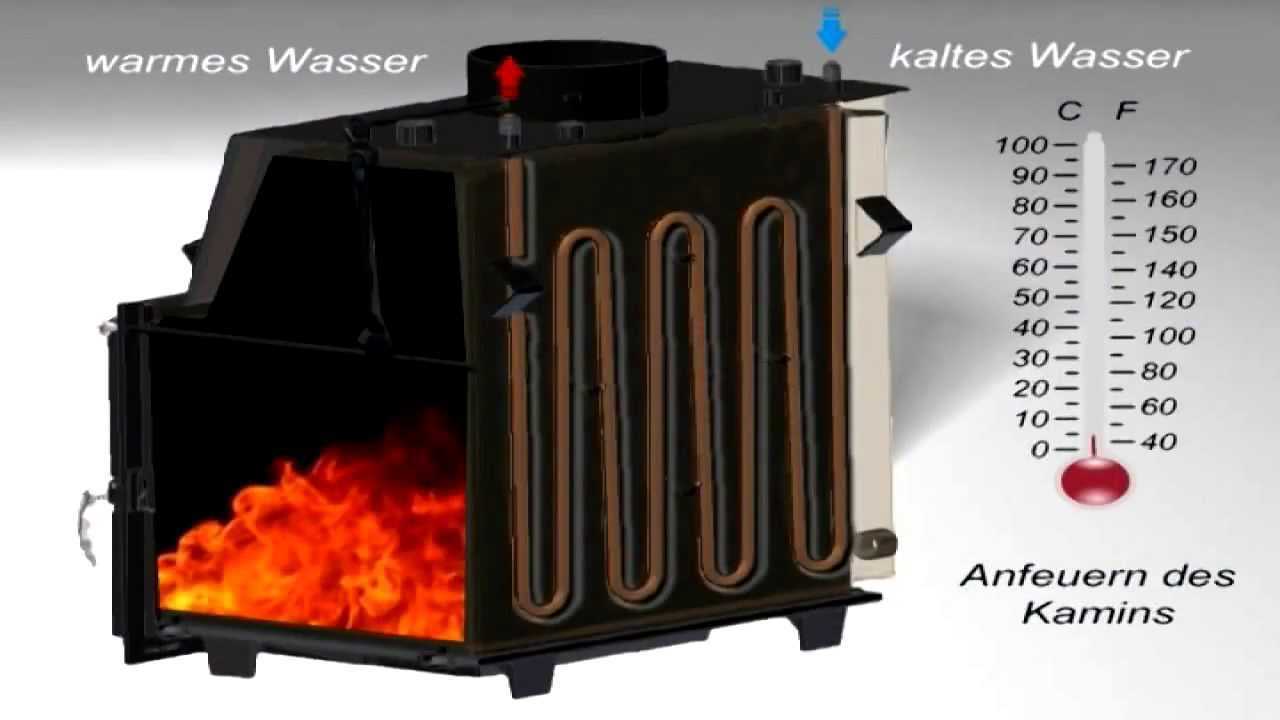

Обустройство водяного контура

Водяной контур печки-буржуйки увеличивает общий теплосъем, в связи с увеличением поверхности нагрева. Это позволяет длительно поддерживать санитарную температуру воздуха в гараже или другом отапливаемом объекте и, как следствие, реже протапливать печку.

Для обустройства водяного теплообменного аппарата контура отопления существует несколько конструктивных решений:

Установка «карманов» на боковых стенах котла, наполненных теплоносителем.
Монтаж сборника для теплоносителя с выводами к отопительной системе.
Установка коллектора вокруг дымовой трубы рядом от верхней поверхности буржуйки.
Монтаж внутреннего бойлера в топке.

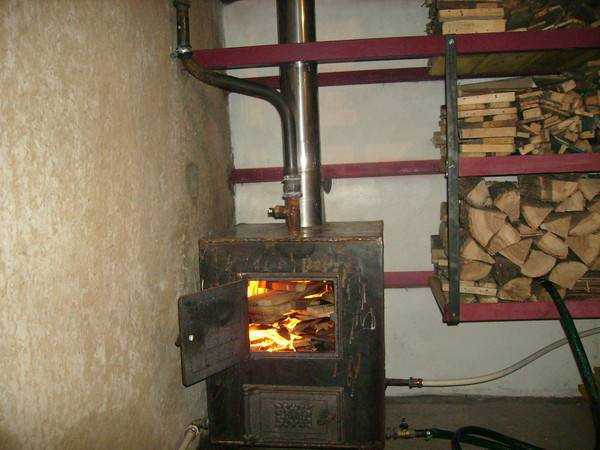

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную. Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко

Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки

Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Источники

https://sovet-ingenera.com/otoplenie/pechi/pech-s-vodyanym-konturom-dlya-otopleniya-doma.html
https://feflues.ru/blog/pechi/pechi-s-vodyanym-konturom-dlya-otopleniya-doma/
https://m-strana.ru/articles/pechi-dlya-otopleniya-doma-s-vodyanym-otopleniem/
https://nkamin.ru/blog/pechi-dlya-doma/pech-dlya-doma-s-vodyanym-konturom-v-kakikh-sluchayakh-ustanavlivaetsya-i-kak-vybrat
https://otivent.com/pech-dlja-doma-s-vodjanym-otopleniem
https://pechiexpert.ru/osnashhenie-pechi-burzhujki-vodyanym-konturom/
https://microklimat.pro/otopitelnoe-oborudovanie/pechi/burzhujka-s-vodyanym-konturom.html
https://ultra-term.ru/otoplenie/pribory/pechi/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
По линии распиливаем баллон на 2 части.
Внизу привариваем решетку – поддувало.
Устанавливаем решетку, свариваем обе части снова.
Для вентиля делаем отверстие в радиусе 10 см.
Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

Срезается верхушка у баллона.
Внутрь вставляются и привариваются прутья.
Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
Изготовьте дверцы.
Сделайте обрамление отверстий из металлических полосок.
Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

Внизу ко дну приварите 4 ножки.
На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
Приварите к нижней плоскости 4 ножки.
Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Автономные системы

Чаще гараж приходится оборудовать собственной, независимой от внешних источников энергии системой. По необходимости, автономное отопление бывает:

Постоянным. Гараж отапливается круглосуточно, в этом случае в целях экономии гараж утепляют.
Периодическим. Если тепло нужно только на час или два. Подойдёт для холодных гаражей, затраты на монтаж оборудования минимальны.

Достоинством автономной системы отопления является независимость от внешних источников энергии. Подойдёт, если в гараже не нужна постоянно плюсовая температура.

Возможность замерзания воды в батареях.
Расходы на топливо, его поиск, переработку, складирование.
Тратятся время и силы на сжигание топлива.
Повышенная пожарная опасность.

Чтобы нагреть гараж, затрачивается определённое количество энергии. Получить её можно, сжигая топливо — энергоноситель. Вне зависимости от вида топлива система отопления бывает:

Локальная. Нагрев воздуха происходит в месте сгорания топлива. Применяется чаще для быстрого прогрева гаража во время проведения ремонтных работ.
Центральная. Тепло улавливается и распределяется равномерно по гаражу. Бывают системы с циркуляцией жидкого теплоносителя по трубам и батареям, и калориферные — с воздуховодами. Отлично подходит для постоянного поддержания температуры. В качестве теплоносителя лучше использовать не воду, а незамерзающий антифриз на основе этиленгликоля.
Смешанная. Для экономии центральная система поддерживает положительную температуру, а если есть необходимость быстро разогреть воздух — в дело вступает буржуйка на дровах или газовая керамическая горелка.

Печь-буржуйка своими руками: подробное руководство по сборке

Материал	Теплопроводность, Вт/м* o С	Теплоёмкость, Дж/кг* o С	Температура плавления, o С
медь	382–390	400	1085
алюминий	232–236	920	660
латунь	97–117	400	900
железо	74	460	1539
чугун	62,8	500	1200
сталь	47	540	1500
вода	0,6	4200	—
кирпич строительный	0,2–0,7	880	1000–1100
пенопласт	0,036–0,050	—	150–200
воздух	0,025	1100	—

высокая скорость нагрева помещения;
возможность приготовления горячей воды в теплообменнике;
утилизация топливных отходов. В этой печке можно сжигать всё;
простота изготовления и ремонта.

высокая температура вокруг печки, вызывающая возгорание материалов на полу и стенах. Буржуйке нужна защита экранами;
высокая температура внутри котла, которая приводит к выгоранию металла внутри конструкции (на верхней поверхности, в колосниках, задней поверхности печи и дымоходе);
увеличенная скорость горения внутри котла, из-за которой топливо сгорает не полностью;
большой расход топлива;
высокая степень пересушивания воздуха;
образование минеральных отложений на стенках рекуператора с проточной водой;
необходимость следить за температурой в помещении. Замёрзнув, вода в аппарате разрушит трубы.

При необходимости подогрева небольшого объёма воды теплообменник можно установить прямо на дымоход Теплообменник прямого сбора испытывает воздействие больших перепадов температур, поэтому его надо делать из толстостенных труб В этой конструкции промежуточный теплообменник отсутствует, вода нагревается в баке, установленном сразу на печь Теплообменник с большой площадью контакта с огнём будет нагревать воду максимально эффективно, но быстрее прогорит Накрученная на корпус печки труба нагревает воду за счёт энергии горячих стенок

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом. Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности. Для установки печи с теплообменником высотой в 500 мм понадобится:

Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу. Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

Двухходовая печь на дровах и угле, сваренная из листового металла.
Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

https://youtube.com/watch?v=caistQMGHgA
