Температура батарей отопления в квартире: нормативы в отопительный сезон

Виды работ по обслуживанию системы

Согласно Приложению 1 к Методическому пособию по содержанию и ремонту жилищного фонда МДК 2-04.2004, ТО коммуникаций, технических устройств и помещений состоит из следующего перечня работ:

консервация и расконсервация;
регулировка кранов, вентилей, задвижек;
регулировка и набивка сальников;
уплотнение сгонов;
проверка системы;
очистка от накипи;
отключение радиаторов в случае протекания;
промывка и очистка составляющих компонентов;
слив/наполнение водой системы;
устранение воздушных пробок;
укрепление трубопроводов.

При выявлении аварии производится ремонт и замена поврежденной арматуры.

Запуск отопления в многоэтажке

Работоспособность отопительной системы зависит не только от ее конструктивных особенностей, но и от правильности запуска. Неравномерный прогрев отдельных этажей или стояков, завоздушины, массовые течи – распространенные последствия невнимательности слесаря к правилам запуска.

Чтобы правильно запустить отопление в многоквартирном доме, нужно придерживаться следующего порядка:

Предварительно произвести опрессовку – гидравлическое испытание системы на предмет ее герметичности и целостности.
Осуществить плавный запуск теплоносителя по внутридомовой магистрали. Циркуляционные насосы запускаются на минимальных оборотах, чтобы вода медленно заполнила систему.
Заполнять трубопровод через обратку, чтобы снизить лишнюю нагрузку на старые радиаторы и вытеснить из системы воздух.
Выпустить оставшийся воздух в верхних точках системы через воздушные клапаны.
Когда в квартиры подается отопление, следует проверить степень прогрева и работоспособность всех радиаторов в доме. Если жильцы не жалуются, батареи прогреваются, течей нет, отопление и циркуляционные насосы запускаются на необходимую мощность.

Как рассчитываются нормы?

Как было описано выше, на температурный график напрямую влияет температура воздуха снаружи. Соответственно чем более низкая температура на улице, тем больше теплопотерь. Появляется вопрос, какими показателями пользоваться для расчета?

Данный показатель можно найти в нормативных документах. Его основой является средняя температура пяти наиболее холодных дней в году. В расчет принимается период в 50 лет и выбирается 8 наиболее холодных зим. По каким причинам именно таким образом рассчитывается средняя температура за день?

Во-первых, благодаря этому есть возможность быть готовым в зимний период к низким температурам, которые бывают раз в несколько лет. Кроме того, учитывая данные показатели, можно существенно сэкономить на затратах во время создания систем отопления. В случае массового строительства, данная сумма будет весьма существенной.

Соответственно температура теплоносителя будет напрямую влиять на температуру отапливаемого помещения.

Исходя из показателей уличной температуры, производятся расчеты температуры теплоносителя и имеют следующие значения:

Воспользовавшись данными из таблицы можно легко определить температуру теплоносителя в отопительной системе панельного дома. Просто необходимо замерить при помощи градусника температуру теплоносителя во время спуска из батарей. Данные в 5 и 6 столбце это показатели подачи, 7 столбец – обратка

Необходимо обратить внимание, что в первых трех столбцах указывается температура теплоносителя на вводе, т.е. без учета потерь на теплотрассах

Основанием для того чтобы был осуществлен перерасчет за отопление может быть несоответствие нормативной и фактической температуры теплоносителя. Кроме того можно установить прибор учета, но при этом все квартиры в вашем доме должны быть подключены к центральному отоплению. Данные приборы должны проверятся каждый год.

Таким образом, комфортное проживание в квартире многоэтажки, в загородном доме или в коттедже напрямую зависит от обустройства в помещении системы отопления. Для этого необходимо знать наиболее благоприятную температуру теплоносителя, чтобы создать в жилище как можно больше уюта.

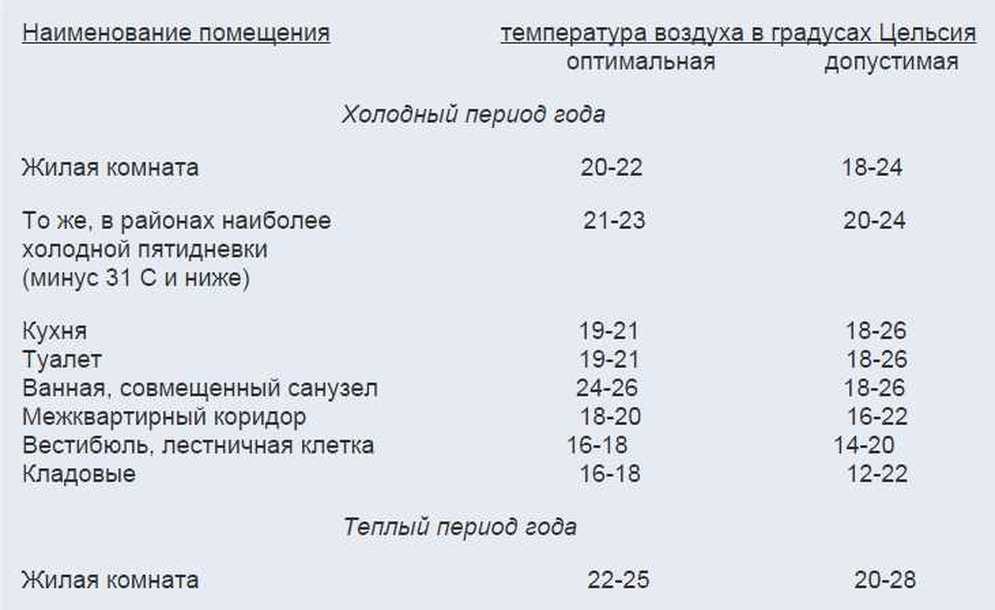

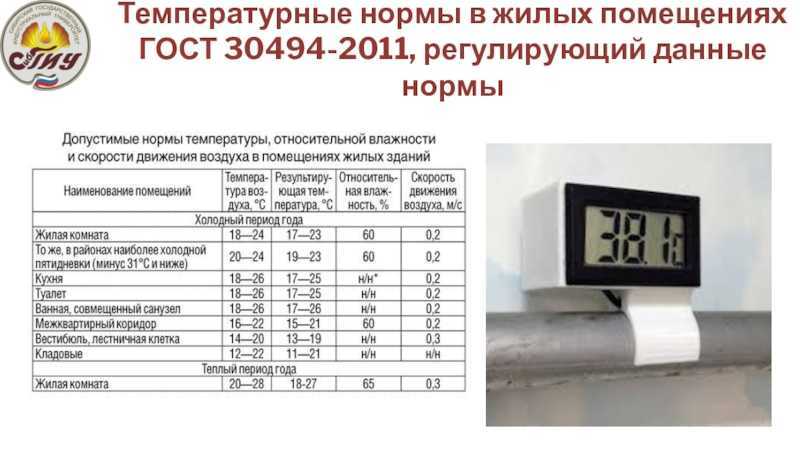

Все специальные параметры есть в различных нормативных документах, в том случае, когда из-за каких-то причин, они нарушаются или не выполняются, в ЖЭКе должны рассмотреть жалобу или заявление и произвести соответствующий контроль всех работ по исправлению данного недоразумения.

Температура воды в отопительной системе зависит от температуры воздуха на улице и поддерживается в ней по специальному температурному графику, который рассчитывается специалистами для разных источников теплоснабжения по разному, в зависимости от местных погодных условий.

Данные графики разрабатываются таким образом, чтобы в холодное время года в жилых помещениях поддерживалась комфортная для человека температура, приблизительно 20-22 0 С.

Если вы хотите узнать, Или позвоните нам по телефонам:

+7 (499) 703-47-59 Москва, Московская область

+7 (812) 309-16-93 Санкт-Петербург, Ленинградская область

8 (800) 511-69-42 Федеральный номер ( звонок бесплатный для всех регионов России )!

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Установка счетчика на отопление

Многих не устраивает уплата за тепло по среднему тарифу исходя из норм потребления. В связи с этим некоторые предпочитают установить теплосчетчик и платить только за полученное тепло.

Конструктивные особенности отопительных систем, в частности, массово распространенная вертикальная разводка, не позволяют делать поквартирный учет потребленного тепла, будь это хоть открытая, хоть закрытая система отопления многоэтажки.

Единственный выход – подомовой учет. В таком случае порядок действий будет следующим:

Управляющая организация разрабатывает технические условия на установку.
ЖЭУ или жильцы самостоятельно приобретают теплосчетчик.
На основании документов на счетчик разрабатывается проект его установки и согласовывается с теплоснабжающей организацией.
Осуществляется монтаж прибора учета, представитель теплоснабжения опломбирует счетчик, составляет соответствующий акт.

Монтаж отопительного стояка

Перенос стояка отопления или его замена представляет собой сложную по трудоемкости и оформлению процедуру. Лучше всего эти мероприятия осуществлять не в отопительный сезон, когда система не функционирует. Но такое не всегда возможно.

Для замены стояка отопления в квартире потребуется решить два вопроса:

Оформить разрешение.
Правильно подобрать комплектующие и схему установки нового вертикального трубопровода.

Только после этого можно поменять стояк отопления. В зимний период этот вопрос необходимо согласовать не только с управляющей компанией, но и жильцами дома, через квартиры которых проходит стояк теплоснабжения.

Как отключить стояк от отопления

Законное отключение стояка отопления в отопительный сезон – это большая проблема при осуществлении ремонта или установке новых труб радиаторов. Сложность заключается в том, что в этом контуре полностью останавливается поток теплоносителя.

Выполнить подобную процедуру необходимо при проведении ремонта и установке новых компонентов системы теплоснабжения. Отключение стояков отопления зимой делается не сразу. Для этого необходимо написать заявление в управляющую компанию, согласовать дату и время. В противном случае возможны следующие проблемы, если перекрыть стояк отопления без этих действий:

Отсутствие теплоснабжения по всему контуру отопления приведет к снижению температуры в квартирах других жильцов.
Несоблюдение нормированной степени нагрева воздуха в жилых помещениях полностью ляжет на человека, самовольно отключившего стояк. При подаче исковых заявлений ему придется выплачивать моральную и материальную компенсацию;
При отключении стояка отопления в отопительный сезон для установки новых компонентов без разрешительной документации возможно временное перекрытие теплоснабжения в квартире представителями управляющей компании.

Как корректно выполняют отключение стояков отопления зимой? Во-первых, необходимо вместе с заявлением указать причину для инициации этого действия. Она может заключаться в замене уже установленных компонентов отопления на новые, но с такими же параметрами. Для перекрытия стояка отопления в связи с модернизацией системы нужно выполнить такие действия:

Получить от управляющей компании Технические Условия (ТУ). В этом документе указывают технические параметры новых компонентов, а также разводку трубопроводов.
После выполнения ТУ закупаются все необходимые компоненты, в том числе для замены стояка отопления.
Согласовывается время отключения теплоснабжения. Установку могут осуществлять как сами жильцы квартиры, так наемные работники. После проверки представителями управляющей компании снова запускается система отопления.

Нередко для новой схемы необходимо перенести стояк отопления. На практике выполнить эту процедуру будет крайне проблематично. В отличие от отключения отопительного стояка в отопительный сезон, помимо разрешения от жильцов и УК потребуется перепланировка теплоснабжения во всех квартирах по этому контуру. Сделать это будет невозможно, так как для этого нужно, чтобы в каждой квартире не только был отключен стояк отопления зимой, но и изменена конфигурация и расположение нагревательных приборов.

Правила установки нового отопительного стояка

До того как отключить отопительный стояк для установки новой конструкции или замены батарей – следует узнать правила и рекомендации по его монтажу. Они подробно описаны в СНиП 3.05.01-85.

Каждый стояк отопления в многоквартирном доме был установлен согласно этим нормам. Поэтому его нужно заменить на аналогичную конструкцию с такими же техническими и эксплуатационными параметрами:

Внутренний диаметр трубы не должен отличаться от установленной ранее;
Величина максимально возможного изгиба стояка отопления не может превышать 2 мм на 1 м.п. его длины;
Для прохождения труб через межэтажные перекрытия необходимо устанавливать специальные гильзы. Они должны находиться на одном уровне с потолком, и быть выше чистового пола на 30 мм.

Так при замене отопительного стояка в квартире нужно соблюдать минимальное расстояние от его наружной поверхности до стены. При невыполнении этого условия возможны дополнительные тепловые потери, так как конструкция чаще всего располагается у наружной стены здания. Это расстояние напрямую зависит от диаметра стояка отопления.

Если происходит частичная замена стояка отопления в одной квартире – окончания трубопровода должны выходить к соседним помещениям, расположенным выше и ниже. В противном случае не будут выполнены условия СНиП 3.05.01-84, что станет причиной непринятия проекта представителями управляющей компании.

Основные виды радиаторов для центрального отопления, их недостатки и преимущества

Чугунные радиаторы. Лидирующий по распространенности вид радиаторов на протяжении нескольких десятилетий. Существенно изменился только внешний вид — есть модели, являющиеся настоящими дизайнерскими образцами (стоимость их соответствующая). Хороши в использовании в жилых и производственных многоэтажных зданиях.

Преимущества:

высокая теплопередача;
прочность и долговечность;
неприхотливость и выносливость;
большое проходное сечение, позволяющее сохранять пропускную способность даже при накоплении отложений.

Недостатки:

необходимость промыва 2-3 раза в год;
уязвимость к сильным механическим воздействиям (батарея может треснуть);
высокая цена.

Алюминиевые радиаторы. В настоящее время пользуется огромной популярностью у россиян. Состоят из секций, количество которых зависит от площади обогреваемого помещения. Именно данный вид характеризуется наибольшей степенью обогрева, достигаемой за счет высокой теплопроводности самого металла и увеличения площади теплопроводности, благодаря развитой системе оребрения. По конструкции выделяют модели секционные и цельные.

Для централизованных систем отопления радиаторы из алюминия не рекомендуются к эксплуатации. Поскольку при наличии кислорода в теплоносителе этот металл окисляется, и происходит «завоздушивание» секций из-за выделения водорода. Для избежания этого устройству требуется регулярный уход и откачка воздуха.

Преимущества:

легкость;
внешняя привлекательность;
прочность и надежность;
отличная теплоотдача.

Недостатки:

подверженность коррозии;
необходимость регулярного спускания воздуха из радиатора через воздухоотводный клапан;
деформация алюминия при гидроударе;
твердые частицы, присутствующие в теплоносителях, способствуют разрушению стенок устройства изнутри, что снижает срок эксплуатации устройства (эта проблема решается путем оснащения радиатора грязевиками и дополнительными фильтрами, требующими регулярной чистки);
при соединении алюминиевых труб с медными, быстрое разрушение алюминия.

Стальные радиаторы. Распространенный вид в условиях малоэтажного частного строительства. Для централизованного отопления не лучший вариант, поскольку:

обычно рабочее давление в отопительной системе превышает допустимое;
при гидравлическом ударе эксплуатационный срок значительно сокращается и составляет всего нескольких месяцев.

Преимущества:

привлекательный дизайн;
занятие небольшого места в помещении.

Недостатки:

подверженность коррозии;
средний срок службы при соблюдении эксплуатационных правил — не больше 7 лет.

Биметаллические радиаторы. Сочетают преимущества двух предыдущих видов радиаторов, за счет особой конструкции — алюминиевой оболочки и стального сердечника. Используются при любом виде отопления, но особенно с хорошей стороны зарекомендовали себя в высотных зданиях с центральным отоплением.

Преимущества:

способность выдерживать значительные нагрузки и гидравлические удары, прочность;
высокая теплоотдача;
небольшой вес и продуманная форма, способствующая эффективному обогреву помещения.

Недостатки:

высокая цена, обусловленная сложностью конструкции.

Выводы

Итак, дать однозначный ответ на вопрос, какие радиаторы отопления лучше для центрального отопления, не представляется возможным, поскольку каждая конкретная ситуация индивидуальна и выбор зависит от особенностей жилищных условий и ценового диапазона. Но в общем случае мнения экспертов сводятся к следующему:

В силу непредсказуемости центрального отопления лучшими на сегодняшний момент считаются биметаллические радиаторы, сочетающие в себе механическую прочность, высокую теплоотдачу и эстетичный вид. Основной минус — высокая стоимость.
Чугунные радиаторы также заслуживают внимания, но требуют большего ухода.
От стальных и алюминиевых радиаторов в домах с центральным отоплением лучше отказаться, в силу особенностей данных металлов — подверженность коррозии, взаимодействие с другими металлами и др.

Двухтрубная система

По названию этой схемы можно понять, что подача в стояках осуществляется по одному трубопроводу, а охлажденная вода отводится по другому. Тепло в этом случае поступает более равномерно, поскольку температура подачи на всех батареях одинакова. Однако установка второго стояка увеличивает расход труб для монтажа почти в два раза, по сравнении с однотрубной циркуляцией. Именно поэтому в советские времена двухтрубные разводки повсеместного применения не получили.

Эксплуатационная практика показала, что и применение двух труб не является идеальными и не решает полностью проблемы правильного распределения тепла. Гидравлическое распределение потоков дает первым походу воды приборам явное преимущество и запускает в них больше теплоносителя. В результате нижние этажи обогреваются более качественно, а верхние хуже. Выполнение принудительной регулировки никакого эффекта на практике не дает. Через некоторое время жильцы самостоятельно вернут все в исходное состояние.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Котел. Выполняет нагрев теплоносителя.
Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

площадь многоквартирного дома;
удаленность от котельной;
тип трубопровода;
диаметр трубопровода;
мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Порядок монтажа однотрубного отопления своими руками

Чтобы установить однотрубную систему отопления своими руками, подготовьте инструменты:

нож для резки труб;
паяльник для полипропиленовых труб и фитингов;
ключ для сборки батарей отопления ;
фум-ленту.

Схема вертикальной однотрубной системы отопления при нижней разводке.

Для устройства системы однотрубного отопления в частном доме своими руками сначала необходимо установить котел, который должен быть расположен на определенной глубине, однако помещать его в подвал крайне не рекомендуется. Как правило, для установки котла отопления подготавливается углубление в полу. Подготовка подобного углубления подразумевает заливку бетоном и, по желанию хозяев, облагораживание кафелем.

После того как будет установлен котел, выполняется монтаж дымохода. Соединение котла и дымохода осуществляется при помощи гофрированной металлической трубы, при выборе которой необходимо собирать нужный диаметр. После этого выполняется подключение основной трубы к котлу для магистрали. Диаметр данной трубы составляет около 25 мм.

К котлу можно подключать только металлические трубы, так как прочие материалы не способны выдержать высокую температуру нагрева. Переходники применять запрещается. Чтобы стабилизировать процесс теплонагрева, расширительный бак необходимо устанавливать на высоте около 3 м. Таким образом, расширительный бак становится самой высокой точкой системы отопления.

Следующий этап — установка радиаторов и труб. Параллельно с этим выполняется установка кранов и клапанов Маевского. Батареи устанавливают под оконными проемами

Важно, чтобы между батареей и подоконником оставалось свободное пространство, достаточное для циркуляции горячих потоков воздуха. Трубы устанавливаются прямо и без изгибов. Наличие изгибов затруднит нормальную циркуляцию теплоносителя и снизит эффективность системы отопления

Это особенно важно для однотрубных систем

Наличие изгибов затруднит нормальную циркуляцию теплоносителя и снизит эффективность системы отопления

Это особенно важно для однотрубных систем

Конец труб системы отопления дома крепится к обратной стороне контура отопительного котла. Чтобы предотвратить попадание в котел ненужных и лишних материалов и примесей, на него устанавливается специальный металлический фильтр.

При установке системы отопления нужно выполнить работы по устройству узла, который будет выполнять функцию наполнения системы обогрева водой, при необходимости через него можно будет слить воду.

Установка однотрубного отопления завершена. После окончания всех работ по монтажу необходимо проверить исправность и правильность работы котла. Для этого котел наполняется водой и включается.

https://youtube.com/watch?v=vkXy8qoEukQ

Типы двухтрубного отопления

Двухтрубное отопление подразделяют на два типа – открытого и закрытого, чаще всего используется закрытая система. Открытая и закрытая система имеет в своей конструкции расширительный бак. При закрытой системе бак имеет специальную мембрану, что позволяет циркулировать под давлением, также благодаря мембране вместо воды можно в систему заливать разнообразные другие теплоносители. А открытый бак применяется в тех системах, где необходимо низкое давление в системе отопления.

Также двухтрубная система отопления делится по расположению трубопроводов на два основных типа:

Вертикальная – при использовании данной системы все радиаторы подключаются к вертикальному стояку. Такая система чаще всего используется в многоэтажных домах, так как позволяет подключать к такому вертикальному стояку по отдельности каждый этаж.
Горизонтальная система используется преимущественно в малоэтажных домах с большой площадью помещений. Радиаторы отопления в этом случае подключаются к горизонтальным стоякам, а вот для того, чтобы стравливать воздушные пробки необходимо устанавливать специальные краны.

Помимо этого, отопительная система подразделяется на верхнюю и нижнюю разводку, если сделана верхняя разводка, в этом случае разводящая труба монтируется в верхней части здания и вверху же установлен расширительный бак. Обычно такая система монтируется на утепленном чердаке. А нижняя разводка наоборот устанавливается в подвале, и сам котел устанавливается так, чтобы он был ниже всех радиаторов отопления.

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.
