Как выбрать радиатор отопления в квартиру? виды радиаторов, их плюсы и минусы

Назначение навесного вентилируемого фасада

Навесной вентфасад предназначен для:

• Улучшения энергоэффективности. В случае применения навесных фасадов с утеплителем, внешняя стена приобретает слой термоизоляции, которая не пропускает холод зимой и жару летом.
• Увеличения срока службы здания. Так как фасад предохраняет несущие стены от негативного воздействия атмосферных осадков, то логично, что увеличивается срок службы строения в целом.
• Придание привлекательности, индивидуальности, уникальности внешнему виду строения. На рынке навесных вентилируемых фасадов царит разнообразие решений исполнения дизайнерской идеи по приданию дому неповторимости.

Навесной вентилируемый фасад

Подключение радиаторов

В любой отопительной системе важен план и проект. В этот же аспект будет входить и схема подключения радиаторов отопления. Чертеж радиатора отопления может быть в нескольких вариантах. Это может быть индивидуальная схема или схема, сделанная исходя из способа проводки труб на местах и эффективности показателя теплоотдачи.

Мощность теплоотдачи радиатора отопления в зависимости от типа подключения

Одностороннее подключение – распространенный вариант. Так, обозначение радиаторов отопления на чертежах покажет, что все трубы подключаются к батареям только с одной стороны. Такая схема самая удобная, особенно в многоэтажных высотках.

Еще один вариант – маркировка радиаторов отопления показывает, что подключение производится диагонально, то есть, перекрестно. Особенность такого принципа в том, что труба, которая подводит тепло, подключается к радиатору с верхней части с одной стороны, а отводящая – в нижней с противоположной стороны

Здесь важно, как устроен радиатор отопления: такая схема подойдет, если батареи являются длинными, имеют много секций. Носитель тепла равномерно будет распространяться по всей площади радиатора, тем самым, теплоотдача будет отличной

Также существует нижнее подключение

Так, подводящая и отводящая трубы подсоединяются к нижним патрубкам, которые размещены на противоположных сторонах радиатора. Такого рода схема будет проигрывать двум предыдущим. Ведь она обеспечивает эффективность теплоотдачи примерно на 10-15 процентов. Однако такая схема будет идеальным решением, когда система отопления спрятана в пол

Также существует нижнее подключение. Так, подводящая и отводящая трубы подсоединяются к нижним патрубкам, которые размещены на противоположных сторонах радиатора. Такого рода схема будет проигрывать двум предыдущим. Ведь она обеспечивает эффективность теплоотдачи примерно на 10-15 процентов. Однако такая схема будет идеальным решением, когда система отопления спрятана в пол.

</index>

Для обустройства централизованной системы отопления используются самые различные приборы и узлы. И радиатор — один из ключевых составляющих отопительной цепи, который выполняет первостепенную роль и является незаменимым. В зависимости от конструкционных особенностей принцип работы и устройство радиатора отопления квартиры могут существенно отличаться.

Монтаж вентфасада

Разновидности навесных вентилируемых фасадов хороши тем, что могут монтироваться не только на новые сооружения, но и на здания, проходящие процесс капитального ремонта или исключительно для утеплительных целей. В случае с неновыми зданиями, особенно это касается панельных домов, монтажные швы, места примыкания кладки к монолитным колоннам должны быть герметизированы. Герметизация швов исключает образование мостков холода, снижает теплопроводность участка стены, устраняет возможность появления конденсата в открытых швах и трещинах.

Монтаж навесного вентилируемого фасада состоит из нескольких этапов:

— Разметка точек установки дюбелей. Производится при помощи геодезических инструментов или уровней. Места установки дюбелей не должны попадать в швы кладки или стыки строительных материалов.

— Установка дюбелей. В размеченных точка сверлится отверстие под дюбель. Отверстие очищается от мелких осколков и пыли

Важно, чтобы отверстие отстояло от горизонтального шва кладки на 6 см., а от горизонтального на 2,5 см. Это же требование применимо к другим материалам

В очищенные отверстия забиваются дюбеля с паронитовыми прокладками. Паронитовые прокладки нужны, чтобы изолировать места примыкания металлического опорного профиля к стене во избежание образования мостиков холода.

— Крепеж опорных кронштейнов. Опорные кронштейны прикручиваются к стене болтами. К опорным кронштейнам прикручиваются металлические составляющие, обеспечивающие необходимый вылет.

— На кронштейны навешивается утеплитель. Для этого в утеплителе делаются прорези по форме кронштейна. Плиту минерального утеплителя сажают на подготовленное место, а на кронштейн надевают прижимную шайбу для фиксации. Затем фиксируют мат утеплителя к стене тарельчатыми дюбелями. Если предусмотрена мембрана, то дюбелями крепят и ее к теплоизолятору. Листы утеплителя располагают на стене с разбежкой швов как в кирпичной кладке

На углах важно соблюдать зубчатую перевязку швов. Между матами утеплителя не должно быть сквозных швов шириной более 2 мм

— На предпоследнем этапе на выступающие части кронштейна прикручивают или клепают несущие направляющие фасада. Направляющие имеют П-образный профиль, и крепятся к кронштейну боковинами. Между стыками металлических профилей оставляют технологический зазор на линейное расширение материала- 8мм. В зависимости от размеров облицовочного модуля, на направляющие устанавливаются кляймеры.

— Посредством кляммеров снизу вверх монтируются плитки внешней эстетической части фасада.

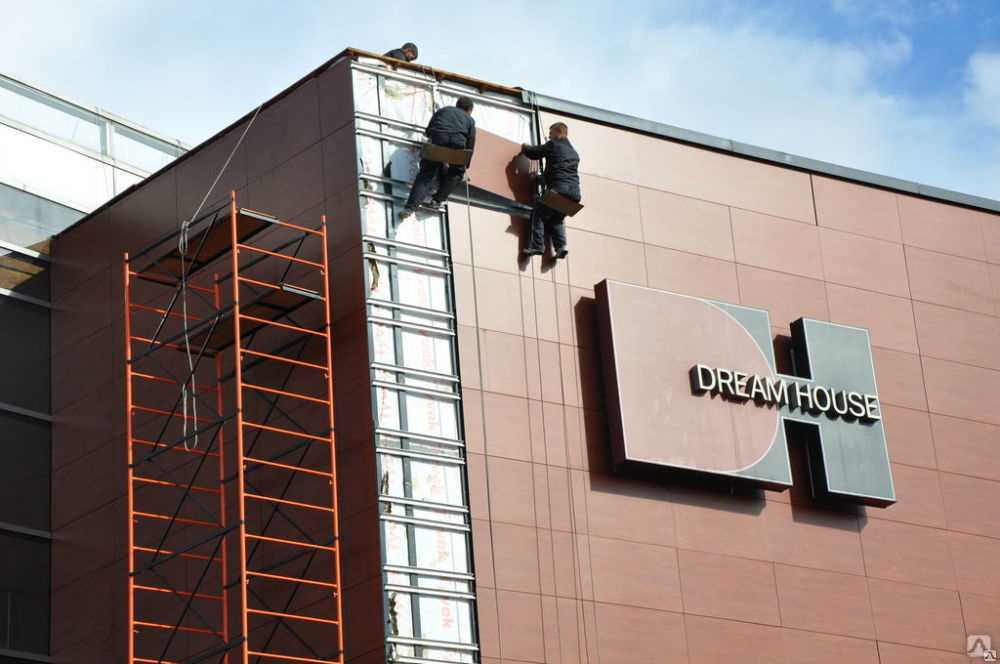

Монтаж навесного вентилируемого фасада

Принцип работы и устройство радиатора отопления

В основе работы отопительных радиаторов нет никакой сложности. Нагретая до нужной температуры вода движется в помещение по системе труб, а затем попадает в нагревательные приборы, от которых, в свою очередь, происходит нагрев воздуха в жилище.

В том случае, если способ передачи тепла является конвекционным, то есть ускоренным, то аппарат обогрева будет именоваться конвектором. А если в основе передачи тепла лежит принцип излучения, что означает нагрев пространства за счет нагретой до определенной температуры поверхности, то такой механизм будет называться радиатором.

Нередки случаи, когда производители изготавливают отопительные батареи комбинированного типа, которые представляют собой конвекторы-радиаторы панельного образца. Несмотря на показатели температуры в нагревательных приборах, эти агрегаты будут производить около 60% тепла посредством излучения энергии, а оставшиеся 40% будут производиться способом конвекции. Это позволяет максимально снизить конвекцию нагретого воздуха и делает возможным качественный обогрев находящихся в помещении объектов. Подобное устройство в некоторой степени напоминает конструкцию теплого пола.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Стальные радиаторы

Стальные панельные радиаторы

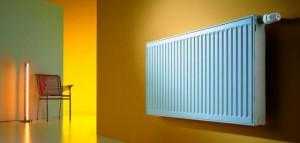

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

Стальные секционные радиаторы

Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.

Стальные трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Плюсы плоских радиаторов отопления

Отопительные приборы экономят пространство внутри комнат, потому что сами отличаются габаритами, не больше, чем размер окна

Это важно, если модель устанавливается рядом с подоконником. С плоскими радиаторами его ширина уменьшается

Покупатели сами решают, насколько важно это преимущество. Дизайнеры остаются довольны таким решением.
Батареи известны способностью собирать пыль. Если уменьшается толщина изделия – меньше и площадь, на которой она скапливается.
Плоские батареи отличаются привлекательным внешним видом.

Размеры отопительных приборов влияют и на величину теплоотдачи.

Плюсы и минусы навесных фасадов

Вентфасад являет собой сложную инженерную систему, которая имеет свои достоинства и недостатки. Популярность навесных фасадов обусловлена архитектурными и технологическими преимуществами перед другими конструкциями фасадов. НВФ непрерывно работает на поддержание влажностного режима. При использовании утеплителя возрастает теплоизоляция помещений, что благотворно влияет на поддержание микроклимата внутри здания при любых погодных условиях

Теплоизолированные снаружи стены способны накапливать и равномерно отдавать тепло, что важно при нестабильной работе отопления, кратковременных отключениях. Теплоизоляторы повышают энергоэффективность зданий и положительно влияют на экономичность при эксплуатации строений

Стены, обложенные утеплителем, значительно менее звукопроницаемы. Навесные фасадные системы применимы при строительстве как вновь возводимых зданий, так и при реконструкции уже введенных в эксплуатацию. При этом конструкция легко монтируется, не требуя использования сложного, высокотехнологичного оборудования. Системы вентфасадов не требуют ремонтного обслуживания. В случае повреждения единичного элемента, его не сложно заменить, не вмешиваясь в целостность фасада. При проведении ремонтных, реставрационных работ, навесной фасад легко демонтируется, и имеет возможность повторной установки. Срок эксплуатации НВФ в зависимости от материалов составляет до 50 лет. Навесная фасадная конструкция позволяет скрыть видимые дефекты поверхности, которые трудно скрыть другими отделочными материалами. Допускается использовать навесные фасады в отделке домов в сейсмически опасных зонах. Вентфасады пожаробезопасны.

К архитектурным преимуществам стоит добавить разнообразие материалов, комбинирование, гибкость архитектурно-дизайнерских решений. Созданы условия для смены облицовки по материалу, цвету, фактуре, не меняя несущий каркас.

К технологическим плюсам относят скорость монтажа фасадной конструкции; возможность установки в любое время года.

Экономические преимущества. За счет снижения сумм счетов за отопление и потребления электроэнергии на кондиционирование затраты на утепленный навесной фасад окупаются в течение 5 лет.

К недостаткам вентилируемых фасадов относят такое явление как гул во время сильного ветра. Посторонний звук возникает если расстояние между утеплителем и облицовкой необоснованно высоко. Другим тезисом является скорее не минус самой конструкции и материалов, сложность в выборе исполнителя.

Форма исполнения

Современный радиатор отопления — это надежный прибор, способный продемонстрировать свою эффективность только при соответствии своих технических параметров той системе отопления, в связке с которой он функционирует. Например, для обогрева помещений большой площади выбирают одни варианты, малой — другие.

Существует несколько видов конструкций:

1. Секционные радиаторы.
2. Трубчатые батареи.
3. Панельные модели.
4. Пластинчатые варианты.

Различия их технических параметров велики. Теплоотдача зависит от объема радиатора. Чем он больше, тем выше эффективность, тем сильнее должно быть давление в системе, и тем тяжелее сам радиатор. Существуют некоторые нюансы, позволяющие сделать правильный выбор. Они касаются формы отопительных приборов. Рассмотрим каждый вариант отдельно.

Секционные радиаторы

Радиатор, конструкция которого состоит из отдельных ребер, называется секционным. Это самые популярные модели, позволяющие самостоятельно корректировать мощность прибора, увеличивая или уменьшая число секций. Имея на руках расчетную ведомость мощности отдельного ребра батареи, легко рассчитать параметры работы батареи отопления.

Каждая секция имеет простую конструкцию, а соединяются они между собой системой ниппелей. Ниппель — это соединительный узел, имеющий с двух сторон резьбу. При помощи него секции формируют верхний и нижний коллектор, образующие горизонтальные каналы. По ним циркулирует теплоноситель, отдавая свое тепло. Нижний канал имеет конверты, где скапливается мусор, тяжелые частицы металлов и другие крупные примеси, неизменно присутствующие в бегущей по трубам горячей воде.

Такая конструктивная особенность предотвращает засорение секционных радиаторов. В подобном варианте чаще всего изготавливаются чугунные, алюминиевые и биметаллические батареи.

Обратите внимание! Отдавая предпочтение секционным батареям, необходимо учитывать их существенный недостаток. В местах соединения секций велика вероятность возникновения протечек

Они обязательно появятся, если монтаж отопления выполнен без учета свойств материалов, из которых изготовлены те или иные отопительные приборы.

Трубчатые батареи

В техническом плане трубчатые батареи отличаются от секционных тем, что в них теплоноситель циркулирует по трубкам, а не по секциям. Их центральные элементы — верхний и нижний горизонтальные коллекторы. Они методом высокотехнологичной лазерной спайки соединены между собой вертикальными трубчатыми элементами.

В результате получается цельная герметичная конструкция, в которой трубки могут идти в один или два ряда. Различное сечение труб — овальное, прямоугольное или круглое —позволяет создавать оригинальные модели, менять внешний вид изделий, максимально вписывая их в концепцию интерьера.

На теплопроводность такого отопительного прибора влияет несколько факторов:

1. Размер трубок.
2. Их количество.
3. Диаметр основных элементов.
4. Материал, из которого они изготовлены.

На прочность радиаторов влияет толщина стенок трубок. Если она равна 2 мм, прибор способен выдержать давление в 22 атмосферы.

Обратите внимание! Только модели отечественных производителей имеют толщину стенок трубок 22 мм. У зарубежных аналогов этот показатель составляет 1,5 мм, поэтому использование таких радиаторов невозможно там, где давление в системе превышает 15 атмосфер

Панельные модели

Современный панельный радиатор похож на ребристый прямоугольник, состоящий из одной, двух или трех панелей. Они выполнены из двух пластин, соединенных между собой методом оттиска ребра. Такое устройство увеличивает теплоотдачу, улучшает теплообмен, а также обеспечивает необходимую жесткость устройства.

Из ребер образуются каналы. Они соединяются между собой, и по ним циркулирует горячая вода. Чем больше панель, тем больше объем теплоносителя, и тем выше мощность радиатора. В продаже есть модели панельных батарей трех типов, и каждый имеет свою маркировку — 11, 22 или 33.

Число 11 говорит о том, что у радиатора одна панель, 22 — две панели, 33 — три. Их крепление не вызывает особых затруднений. Минимальная длина панели — 40 см, а максимальная — 2 м. Высота может колебаться в пределах от 30 до 90 см.

Пластинчатые варианты

В основе конструкции пластинчатой батареи лежит трубка. На ней на одинаковом расстоянии закреплены одинаковые пластины. Горячая вода, которая движется по центральной трубе, нагревает пластины, а те отдают тепло воздуху. Эффективное отопление осуществляется конверторным способом.

Существует два варианта исполнения пластинчатых радиаторов. В одном и трубка, и пластины выполнены из стали. В другом центральная трубка медная. Второй вариант позволяет ускорять теплообмен.

Декоративные радиаторы из чугуна

На отечественном рынке художественные виды отопительных устройств представлены, в основном, зарубежными производителями. Как правило, это дизайнерские работы, которые не только весят несколько больше своих классических «собратьев», но и стоят в разы дороже. Подобную роскошь можно устанавливать исключительно в соответствующий ей интерьер.

Декоративные чугунные радиаторы отопления представлены в стиле барокко и эпохи Возрождения, модерна и неоклассицизма. Стиль и орнамент изделия не влияют на его стоимость в отличие от размера и формы.

Так среди них встречаются низкие батареи, стандартной высоты 500 мм или высокие виды. Если интерьер требует обогреватели «под старину», то предпочтение, чаще всего, отдается моделям с узорным рисунком. Окраска их может быть совершенно разной и смотрятся они не только эффектно, но и дорого.

Как правило, декоративные радиаторы из чугуна обладают теми же свойствами, что и скромные классические образцы. Монтируются секции так же, как привычные советские «гармошки». Особенно стильно и необычно смотрятся чугунные батареи на ножках.

Газовый нагрев

Для того чтобы снизить расходы на отопление, нередко применяются отопительные приборы, работающие на газе. Одним из самых простых видов такого оборудования является газовый конвектор, присоединяемый либо к системе газоснабжения, либо к баллону с сжиженным пропаном. При этом горелка не входит в контакт с окружающей атмосферой, а кислород попадает к ней через специальную трубу (которую можно вывести на улицу для поддержания в помещении нормального качества воздуха).

Такие виды отопительных приборов имеют высокую мощность (до 8 кВт и более), относительно дешевы в эксплуатации за счет невысокой стоимости энергоносителя.

https://youtube.com/watch?v=4KcmGmlW7cw

К недостаткам же относятся: необходимость постановки на учет в контролирующих организациях, обустройство качественной вентиляции и необходимость в периодической очистке форсунок. Кроме того, в случае неисправности оборудования в помещении может возрасти количество опасного для здоровья углекислого газа. Поэтому в квартирах и других помещениях с постоянным пребыванием людей такие приборы используют редко – тогда как, например, для дачи или гаража они могут оказаться просто незаменимыми.

Описание изделий

Конфигурация батареи

Отопительные радиаторы секционного типа

Размеры отопительных радиаторов напрямую зависят от их конструкции. И хоть общая схема устройства батареи почти всегда одинакова, различия все же присутствуют.

По этому параметру выделяют такие группы изделий:

Секционные. Наиболее распространенная разновидность отопительных устройств. Конструкция состоит из нескольких отдельных модулей, которые могут соединяться между собой в произвольном количестве.

Нужно отметить, что конфигурация во многом определяет материал, который используется для производства. Так, секционные модели делают либо из чугуна, либо из алюминия, а для большей части панельных устройств используют сталь. Что касается трубчатых радиаторов отопления, то они также могут быть стальными, но наиболее производительными среди специалистов считаются медные модели.

Структура панельной разновидности

Габариты основных разновидностей

Как мы отметили выше, размер отопительного устройства определяет, какое количество тепла оно передаст воздуху в помещении. При этом большинство производителей выпускают изделия в разных габаритах: как правило, в стандартном, компактном (низком) и увеличенном варианте. Такое разнообразие позволяет подбирать батарею под конкретные требования как по теплу, так и по месту расположения.

Чертеж стандартного чугунного радиатора с размерами

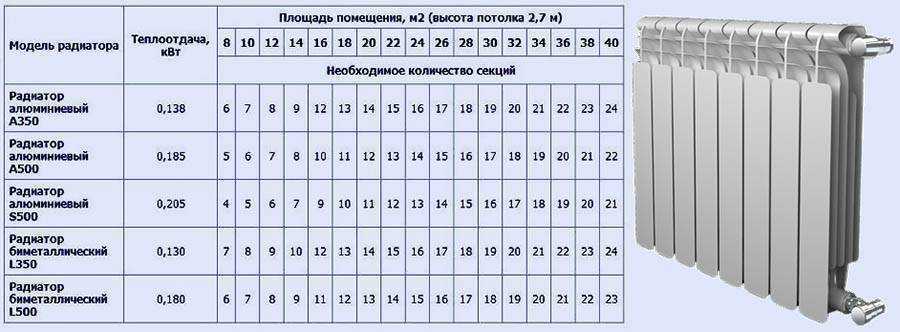

Ниже приводится таблица, которой вы сможете пользоваться для определения габаритов наиболее части используемых разновидностей радиаторов:

Материал	Параметр	Стандартные модели, мм	Низкие модели, мм	Высокие модели, мм
Чугун(секционные)	Высота	588	388	660 – 955
Глубина	140	140	140
Размер секции	93-95	93-95	93-95
Сталь(панельные)	Высота	600	150 – 500	750 – 1200
Глубина	70 – 150	70 – 150	70 – 150
Ширина панели	400-3000	400-3000	400-3000
Алюминий(секционные)	Высота	580	200 – 400	700
Глубина	75 -100	75 -180	80 -100
Размер секции	80	40	80
Сталь + алюминий (биметаллические секционные модели)	Высота	550 – 580	300 – 500	до 900
Глубина	75 -100	95	95
Размер секции	80	80	80

Модельный ряд стальных панелей (размеры в см)
