Как выполняется регулировка батарей отопления

Автономные регуляторы температуры

Автономные регуляторы температуры самостоятельно регулируют подачу и остановку теплоносителя для поддержания оптимальной температуры, установленной на ручке.

Такой механизм самостоятельно измеряет температуру в комнате и для поддержания заданных параметров повышает или понижает подачу теплоносителя в батарею.

Основной механизм, который отвечает за функцию самостоятельного урегулирования температуры — это конструкция из арматуры в форме узкого конусного цилиндра, он контролирует количество поступления теплоносителя в радиатор.

Такие автономные механизмы для регулировки подачи теплоносителя делят на две группы:

Электронные.
Термостатические.

Механизм термостатической регулировки очень похож внешне на редуктор с ручным управлением. Внутри вентиля есть датчик температуры, который измеряет температуру в комнате.

Еще есть возможность настройки по шкале и ручка управления. Владельцу оборудования надо просто установить на регуляторе температуры необходимые градусы, после чего устройство будет самостоятельно измерять температуру и контролировать подачу теплоносителя в радиаторы для поддержания заданной температуры.

Электронные регуляторы температуры включают в себя больше функций. В конструкции есть выносной датчик тепла, а блок управления может подключать вспомогательные функции, которые будут самостоятельно контролировать работу теплообрудования путем измерения температуры и необходимости подачи или остановки теплоносителя в батарею.

Так как есть опция настройки устройства по перекрытию потока теплоносителя в батарею, это дает возможность настроить всю систему отопления в квартире, что сэкономит расходы на отопление.

Возможность программирования позволяет настроить систему так, что в то время, когда владельцев нет дома, например в рабочее время, система приостанавливает подачу теплоносителя или подает ее в минимальном количестве, а вечером, когда все жильцы квартиры дома, в батареи поступает максимальное количество теплоносителя, чем обеспечивает быстрый нагрев, при поддержании заданной температуры.

Это поможет быстро создать комфортный микроклимат в квартире или загородном доме.

Энергосбережение

В настоящие время доля оплаты за ОТОПЛЕНИЕ, наибольшая строчка в квитанции за коммунальные платежи. В связи с этим у многих собственников появляется заинтересованность в возможности снижения этих расходов.

Одним из способов для этого, оснастить систему отопления дома автоматическим ИТП (погодным регулятором). Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии).

Энергетикам сложно соблюдать температурный график (температуры на подающем и обратном трубопроводах отопления в зависимости от температуры уличного воздуха). Их цель дать как можно больше тепла для потребителей, для того чтобы было достаточно температуры всем домам расположенным в районе вокруг ЦТП (ближайшим, и удаленным). Так же на ЦТП параметры теплоносителя не меняться в взаимности от времени суток (солнечный день, ночь, день недели и т.д.)

Система автоматического регулирования тепла

После оснащения автоматикой ИТП, каждый дом индивидуально сможет регулировать параметры теплоносителя внутреннего контура отопления (температуры батарей), согласно заданным параметрам в зависимом от внешней температуры воздухе. Так же постоянно на достаточном уровне поддерживать циркуляцию теплоносителя внутри дома, во время низкого перепада давления предоставляемого энергетиками. (Пример: Осень 2013, жалобы на холодные батареи из за перепада менее 1 м между подачей и обраткой на элеваторах ИТП).

Автоматический ИТП позволяет экономить до 35% (и более) Гкал, а значит и денег. Если учесть, что многоквартирный дом платят за отопление в отопительный сезон нескольких миллионов рублей, то экономия даже на 25% окупает всю систему от одного сезона! А с увеличением тарифа (цены за Гкал) время окупаемости уменьшается.

Принцип работы автоматики

Автоматический ИТП (Узел погодного регулирования) состоит из клапана регулирующего с электроприводом, насоса циркуляции, обратного клапана, датчиков температуры, электрического шкафа управления (с программным контроллером), запорно-регулирующий арматуры, фильтров, и др. Характеристики комплектующих для погодного регулятора подбираются опытным проектировщиком, исходя из конкретного объекта. Здесь учитываются тепловые нагрузки, скорость потока, гидравлическое сопротивление, перепад и многое другое.

Наша компания имеет большой опыт в проектирование, в монтаже и наладке данных устройств.

Система погодного регулирования работает следующим образом. Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном регулирует скорость потока теплоносителя. Если теплосеть не имеет необходимого перепада, то проблема устраняется установкой автоматического балансировочного клапана.

ДИАГРАММА СРАВНЕНИЕ ЗАТРАТ НА ОТОПЛЕНИЕ НА 1 М2 В ДОМАХ УЛ. ГУРЬЕВСКАЯ, 35 И 45

ОЗНАКОМИТЬСЯ С ПРАЙС-ЛИСТОМ

При возникновении желания оснащения Вашего дома погодным регулятором, специалисты нашей компании смогут провести обследование, с предоставлением стоимости выполнения работ и оборудования. Выполнить данные работы «под ключ».

Для этого с нами можно связаться по телефонам:

На что обратить внимание при выборе терморегулятора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им

Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.

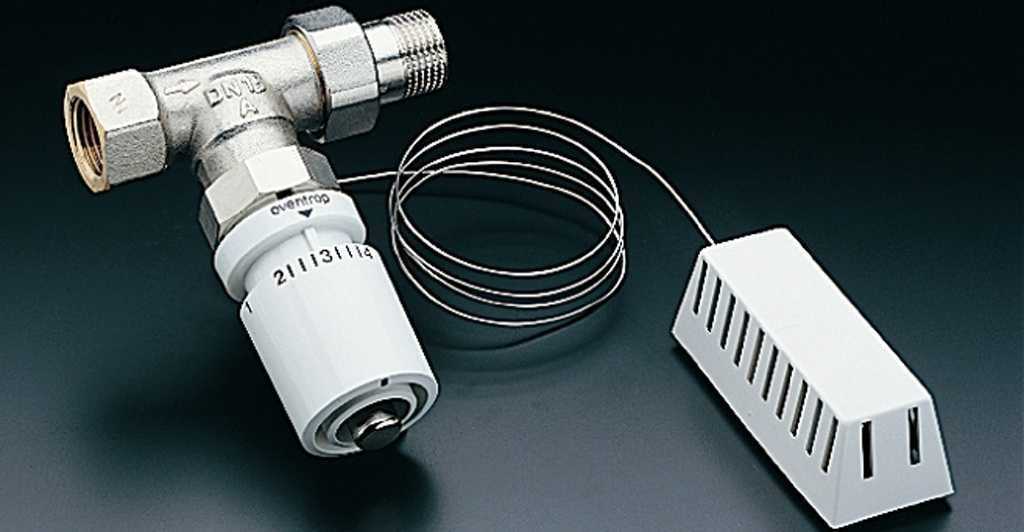

Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.

Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя

При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы

Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника

Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Регулировка радиаторной сети

Метод балансировки, практикуемый нашим экспертом, одинаково подходит для закрытых однотрубных и двухтрубных систем отопления загородных коттеджей. Коллекторная разводка и теплые полы регулируются другим способом, о чем мы расскажем в следующем разделе.

Суть методики заключается в измерении температуры поверхности всех радиаторов и устранении разницы путем ограничения расхода теплоносителя балансировочными кранами. Как отрегулировать батареи отопления, пользуясь термометром:

Прогрейте теплоноситель до 70—80 °С, полностью откройте все регулировочные клапаны. Если котел не показывает реальную температуру воды на подаче, определите ее сами, приложив измеритель к металлическому выходному патрубку.

Замерьте температуру поверхности первого на подаче радиатора в двух местах – около подающей и обратной подводки. Если разница лежит в пределах 10 градусов, батарея прогревается нормально.
Повторите операцию на всех отопительных приборах, записывая показания. Двигайтесь вдоль каждой ветви отопления, поочередно регистрируя температуру батарей вплоть до последней.
Если разность температур на подаче первого и последнего радиатора не превышает 2 °С, прикройте вентили первых двух батарей на 0.5—1 оборот и повторите замеры.

Замер делается на подающем и обратном патрубке, максимально допустимая разница — 10 градусов
Когда разница достигает 3—7 градусов, регулировочные краны первых обогревателей закрываются на 50—70% (считайте по оборотам вентилей), средних – на 30—40%, последние приборы остаются полностью открытыми.
Обождите 20—30 минут, позволив батареям прогреться после новых настроек, затем повторите измерения. Задача – достигнуть нормальной разницы 2 °С (для протяженных магистралей допускается 3 градуса) между последним и первым прибором.
Повторяйте процедуру настройки, закручивая балансовые вентили на четверть или пол-оборота, пока не добьетесь одинакового прогрева всех батарей. «Прослушайте» каждый радиатор на предмет шума, указывающего на повышенный расход теплоносителя.

Приблизительная регулировка батарей закрытой двухтрубной системы показана на примере схемы отопления двухэтажного дома. Почему приблизительная: число закрываемых батарей и количество оборотов крана сугубо индивидуально для каждой разводки, необходимо разбираться по месту. Если сомневаетесь в правильности своих действий, придавливайте теплоноситель постепенно, делая пол-оборота вентиля и повторяя замеры.

Как правило, однотрубная «ленинградка» из 3—4 батарей не нуждается в балансировке, достаточно слегка «прижать» первый радиатор. В попутной разводке (петле Тихельмана) нужно ограничивать первый и последний прибор. Нагляднее порядок регулировки покажет эксперт на видео:

Регулировка отопления в частном доме

В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.

Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

Система запитана от мощного котла.
Каждая батарея обустроена трехходовым краном.
Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Виды регулирующих устройств

Во многом от качества этих устройств зависит способность по-настоящему влиять на температуру воздуха в помещении.

Регулирующая арматура для отопления многоквартирного дома бывает нескольких видов:

Как перекрыть батарею отопления в квартире? По сути, регулировочный кран – это теплообменник запорного устройства, который крепится к радиатору. Одним из таких устройств являются шаровые краны, основная функция которых в защите системы от аварийных ситуаций, а их способность проворачиваться на 90 градусов позволяет перекрывать теплоносителю доступ или открывать ему путь по трубам. Их с натяжкой можно назвать регулирующими, так как их назначение – защита.
Шаровой кран должен быть либо открыт, либо закрыт. В половинчатом состоянии у него со временем повреждается уплотнение, и он дает течь.
Стандартные вентили являются бюджетным вариантом регулирующих устройств, и прок от них такой же.Так как в них нет температурной шкалы, то можно только предполагать, насколько поменяются условия в квартире при их открывании или закрывании.
Как регулировать отопление в квартире? Регулировка системы отопления многоквартирного дома при помощи устройства, оснащенного термической головкой, дает возможность контролировать уровень нагрева и охлаждения отопительной системы.

Последний вид терморегуляторов бывает двух типов:

Устройство прямого действия, в основе которого сифон с газом или специальной жидкостью, реагирующей на любые температурные изменения теплоносителя. Если он разогревается, то носитель внутри сифона, запаянного в корпус, будет расширяться и давить на специальный клапан. Тот, перемещаясь под давлением, перекрывает теплоносителю отопительной системы доступ в нее. При понижении температуры, происходит обратный процесс.
Лучшим, но и более дорогим вариантом является регулятор с электронным датчиком. Задав ему необходимые параметры, автоматика самостоятельно будет отслеживать любые нарушения параметров в ту или иную сторону.

Как отрегулировать отопление в многоквартирном доме? Чтобы действительно знать, как настроить батареи отопления в квартире, лучше приобрести качественный терморегулятор, задать ему необходимые параметры, и быть уверенным, что все находится под его неустанным контролем. Этот прибор, регулируя подачу носителя в систему, поможет сэкономить на оплате тепла, таким образом, оправдав свою рентабельность.

Как настроить систему отопления

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других.

Чтобы избавиться от этой проблемы, производится балансировка системы отопления.

Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Методы регулировки

Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:

Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.

Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.

Регуляторы расхода и давления теплоносителя;
Балансировочные и перепускные клапаны.

Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры.

Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.

Как отрегулировать давление

Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
Манометры – с их помощью осуществляется визуальная проверка системы;
Воздухоотводчики – выпускают избыток пара при закипании воды;
Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
Краны Маевского – предназначены для устранения воздушных пробок в трубах.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов. Смесители представляют собой кран с двумя или тремя рабочими позициями.

К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления.

Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.

Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически.

В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Схемы подключения радиаторов

Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

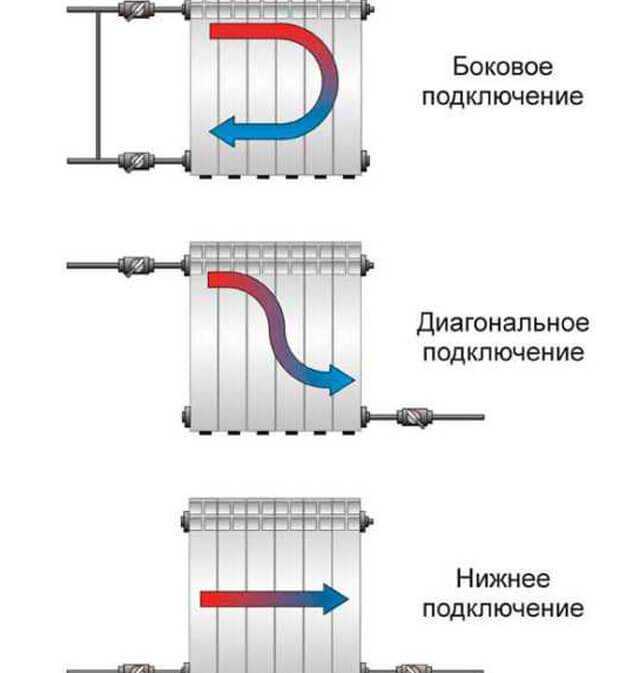

Существуют следующие схемы подключения отопительных радиаторов:

Диагональная. Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.
Боковая. При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.
Нижняя. Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.

Установка терморегулятора

Установка терморегулятора своими руками производится посредством резьбового соединения.

Через регулятор, вкрученный в радиатор, должна осуществляться подача теплоносителя.

Стрелка на корпусе теплорегулятора должна совпадать с потоком теплоносителя.

Видео:

Термостат предназначен для измерения температуры помещения и управления запорным механизмом.

Данный элемент должен быть установлен горизонтально, это непосредственно влияет на качественную работу вашего регулятора.

В термостате установлен датчик температуры и тепло от батареи не должно влиять на него, также он не должен попадать под действие прямых лучей солнца, не должен быть закрыт занавеской или какой-либо мебелью, не должен быть установлен ниже 80 см от пола (около пола воздух имеет более низкую температуру).

При настройке терморегулятора строго следуйте инструкции к данному прибору, но при этом соблюдайте одно общее правило – настройку терморегулятора необходимо производить после того, как радиатор прогреется до максимальной температуры.

Если ваша цель это комфорт, то обязательно осуществите монтаж терморегулятора.

Видео:

Как можно регулировать температуру батареи отопления?

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.
