Дымоход в гараже через стену: материалы и инструменты, устройство и монтаж

Пошаговая инструкция

Печка из металлической бочки Стандартная последовательность сборки буржуйки:

Составление схемы, расчетов, приобретение строительных материалов, подготовка инструментов.
Очистка заготовки для корпуса. Из старого газового баллона выпускаются остатки пропана. Крышка скручивается, внутренность емкости несколько раз промывается мыльным раствором.
Вырезание отверстия для топки. Делается оно на высоте не менее 15 см от дна. Такой просвет необходим для свободного хода зольника. Сразу можно вырезать проем и для выдвижного ящика под золу.
Изготовление или приобретение колосников фабричного изготовления. Своими руками решетки делаются из арматуры или напиленных и сваренных полос чугуна.
Приваривание к корпусу опор. Они должны быть высотой 10-15 см. металл нужно выбирать крепкий и толстый, чтобы на него можно было наложить надежные швы электродами №№ 3-4.
Приваривание опор для колосников. Оптимальным вариантом является уголок 20х20 мм. Расстояние между полками нужно брать на 3-4 мм больше, чем ширина решетки – для ее теплового расширения при сильном нагревании.
Изготовление зольника, дверки и кочерги.
Прикручивание дверки к корпусу. Вставление ящичка для золы в проем.
Сборка и вывод дымохода на улицу.

В заключение проводится контрольная топка. Если есть утечки дыма, на эти места накладываются хомуты и асбестовый шнур.

Монтаж

Установка искрогасителя — достаточно простая, но довольно опасная процедура. Для нее требуется вылезть на крышу, что само по себе довольно рискованная затея, если нет опыта подобных работ. Поэтому перед началом работ надо обзавестись средствами страховки и действовать не в одиночку — иногда инструменты вырываются из рук и падают вниз. Надо, чтобы кто-то позаботился о безопасности и подал упавшие принадлежности.

Сам монтаж прост. Понадобится полоса асбеста (можно использовать асбестовый шнур для уплотнения печных дверок). Кроме этого, надо запастись жаростойким герметиком и ключами для затяжки хомута искрогасителя.

Установка производится в следующем порядке:

примерка. Устанавливают искрогаситель, не затягивая хомут, и отмечают линию размещения крепежного элемента на трубе;
снимают искрогаситель. Обматывают участок трубы, отмеченный ранее, асбестом. Закрепляют обмотку жаростойким герметиком и дают ему немного схватиться:
устанавливают искрогаситель на место, затягивают хомут.

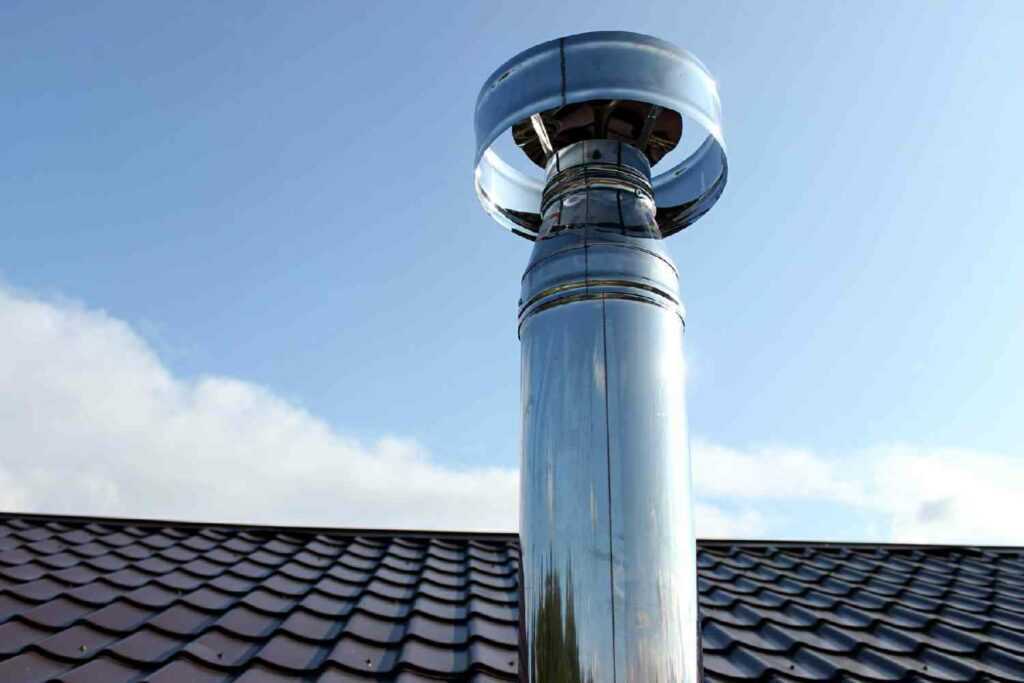

Установка искрогасителя на дымоход

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Монтаж достаточно прост. Можно заранее позаботиться о демонтаже — покрыть резьбу на затяжном винте слоем смазки, герметика или другого материала. Это не всегда дает ожидаемый эффект, но попытку сделать не помешает.

Усадка бани — причины, особенности, полезные советы

Смола в бане — опасность, способы удаления, полезные советы

Регистрация бани на участке: как это сделать

Муравьи в бане: способы борьбы и меры профилактики

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак

трубы и поставить в верхней точке открытый расширительный бак.

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
для прогревания пространства достаточно 30 минут;
в каком бы углу не находился прибор, равномерно разогревается любой уголок;
экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
сделать можно из подручных материалов;
устройство простое в эксплуатации;
для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

необходимо продумать систему дымохода;
для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Виды дефлекторов

Дефлектор — это аэродинамическая установка для гашения потока воздуха и устранения искр.

Существуют такие виды:

— круглые;

— в виде звезды;

— открытого типа.

Круглые дефлекторы считаются самыми распространенными. Плюс кроется в том, что их изготовить проще всего. Далее стоит учесть форму сеточки. Под круглое сечение ее в домашних условиях не сложно изготовить.

Есть варианты с одной или несколькими камерами. Когда подбирается товар в виде звезды, основной упор ставиться на декор. Пользователи стараются выделиться, хотя конструктивной необходимости тут нет

Во время сборки обращается внимание на сложность установки сетки. Поскольку часть трубы будет закрыта, эффективность конструкции оставляет желать лучшего

По последнем месте стоят дефлекторы открытого типа. Некоторым они покажутся опасными в применении, однако это не так. Секрет заключается в том, что камера имеет сложную форму. На изделие устанавливается одна или несколько сеточек. Второй плюс заключается в том, что искры первоначально попадают в камеру и там гасятся.

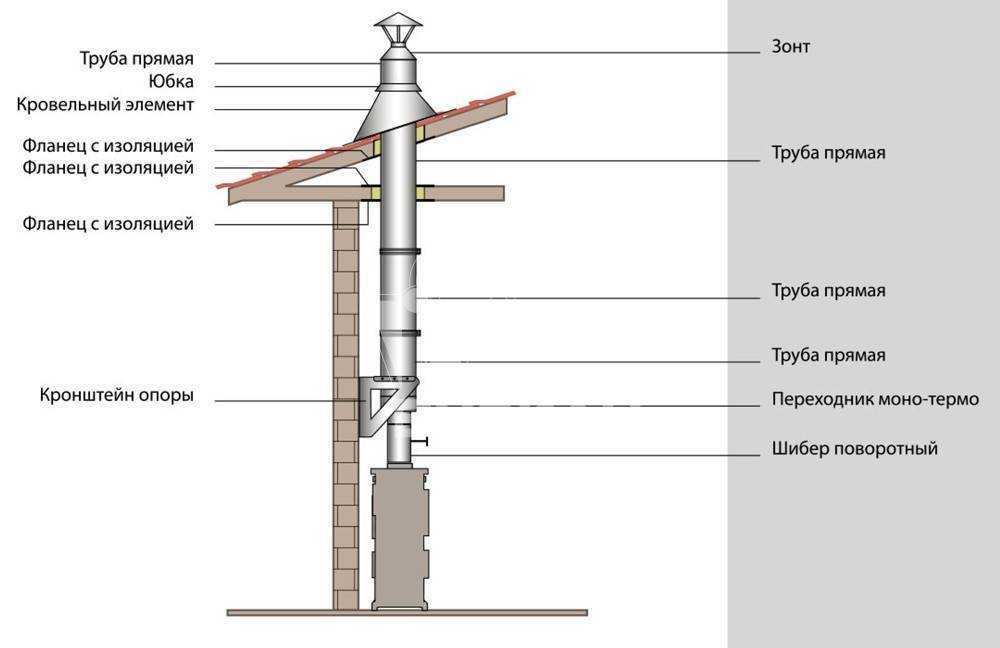

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
колпак, устанавливаемый на конце дымохода;
герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Обожженный известняк или негашёная известь

Мел, или углекислая известь для стен, имеет обширное применение при составлении клеевых красок, входя в их состав самостоятельно или для разбелов, а также для приготовления замазок и шпаклевок. Лучшие сорта мела носят название мела плавленого, который получается отмучиванием самородков.

В России мел встречается в достаточно чистом виде, не требующем обработки, в Курской губернии и известен в торговле под именем белгородского мела, в особенности замазочный мел, продающийся кулями. Большое применение в малярном деле имеет так называемый шведский мел плавленый. За последние годы появился в продаже прекрасный по качеству вышгородский мел — плавленый и замазочный.

Известь для побелки стен получается из известняка или известкового камня, который находится в разных местностях. Известняк часто содержит в себе глинистые или железистые составные части. В последнем случае он имеет синеватый цвет, обладает большою плотностью и твердостью.

Известь можно получить чрез обжигания известняка в особых печах несколько дней подряд. В начале обжигания из печи будет выделяться густой черный удушливый дым со своеобразным запахом, который затем сменяется белым, что и служит одним из признаков превращения известняка в известь.

Обожженный известняк предоставляет собою негашеную, или едкую, известь в кусках, часто называемую кипелкой, обнаруживающую едкие свойства, быстро разрушающие органические ткани. При продолжительном лежании на воздухе эта известь поглощает из него углекислоту и делается все более и более слабой и менее годной для употребления.

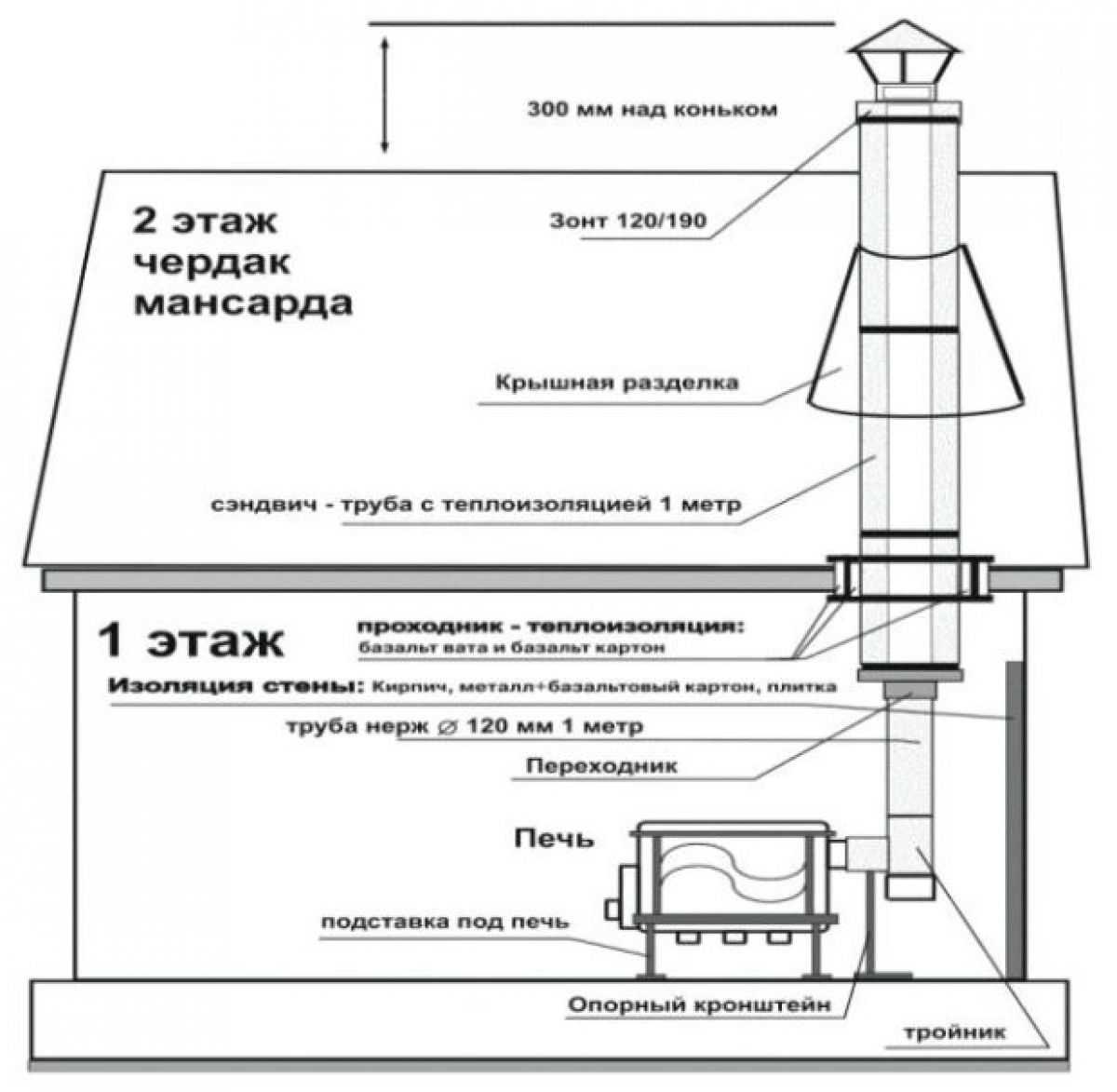

Дымоход в потолок бани

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник. Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу. Атмосферные осадки будут попадать снаружи, и вызывать гниение и плесень, а потом и неприятный запах. Всех этих невзгод можно избежать, если воспользоваться следующим вариантом прохождения дымохода.

Из чего можно сделать дымоход

Для корректного пользования буржуйкой, потребуется продумать отведение дыма. Для этого необходимо сконструировать дымоход, подобрав необходимый материал.

Виды труб для дымохода

Для хорошего отведения дыма, при сборке дымоходов, используют всевозможные материалы. Существует два варианта сборки, в зависимости от материалов:

с помощью готовых труб, которые сделаны на заводе;
изготовление труб из листов металла.

Уход за дымоходом

Несмотря на кажущуюся простоту и непритязательность конструкции, дымоход для буржуйки будет нуждаться в периодическом внимании. В первую очередь, это должно будет проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогорания или трещин.

Наличие любого из этих дефектов должно стать сигналом к незамедлительной замене поврежденного участка дымохода. Оставленный без внимания, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае, через трещины будет просачиваться дым, в худшем – прогоревший трубопровод может попросту рухнуть.

Не менее важно осуществлять уход за внутренней поверхностью дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и пепел. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

Уменьшается тяга.
Ухудшается нормальный отвод дыма.
Конструкция дымохода утяжеляется.

Удалить скопившуюся сажу можно при помощи специальных химических соединений, которые наносятся на дрова. Их компоненты полностью безвредны для здоровья человека, а вот для сажи представляют действительно грозное оружие.

Практически таким же эффектом обладают обыкновенные осиновые дрова. Желательно, чтобы осина понемногу тлела, а не прогорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет всего лишь прикрыть поддувало.

А вот традиционные способы очистки (металлическая щетка, ядро, ерш, высокие температуры) здесь не подойдут, поскольку тонкое железо может попросту не выдержать.

Причины чрезмерного нагрева дымоходной трубы

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того, чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Причина, почему греется сэндвич-труба в бане, также, скорее всего, кроется в теплоизоляционном слое. Возможно, он со временем износился и требует замены на более новый. В случае, если происходит перегрев новой сэндвич-конструкции, не исключается брак от производителя. Данный товар также нуждается в разборке и замене слоя утеплителя.

Итак, рассмотрим основные причины возникшей проблемы:

Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

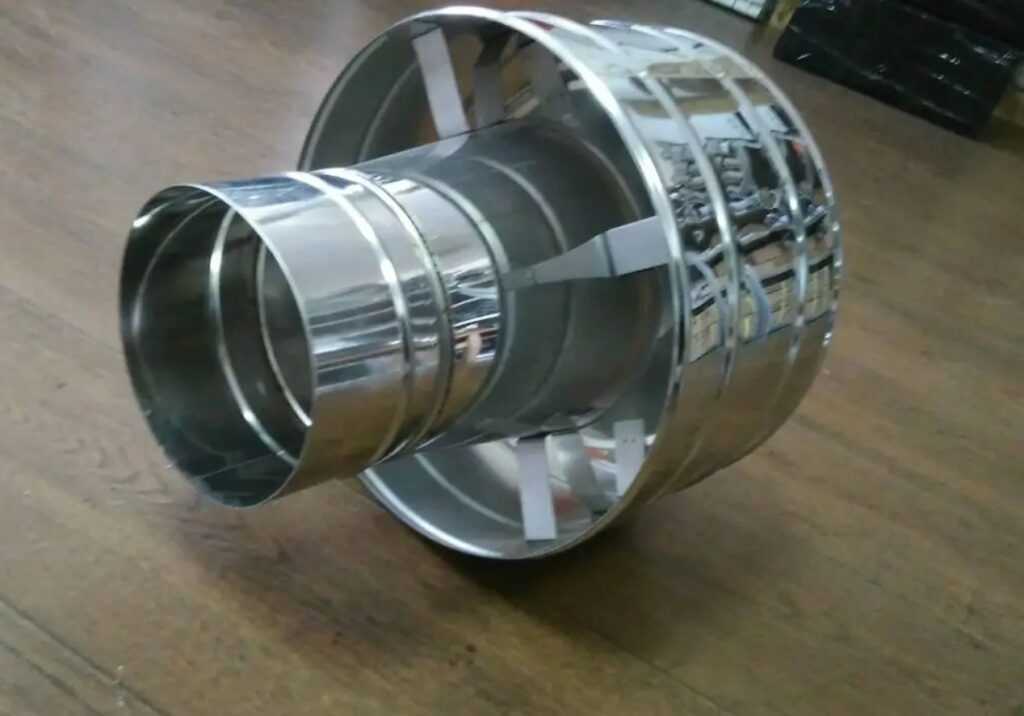

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

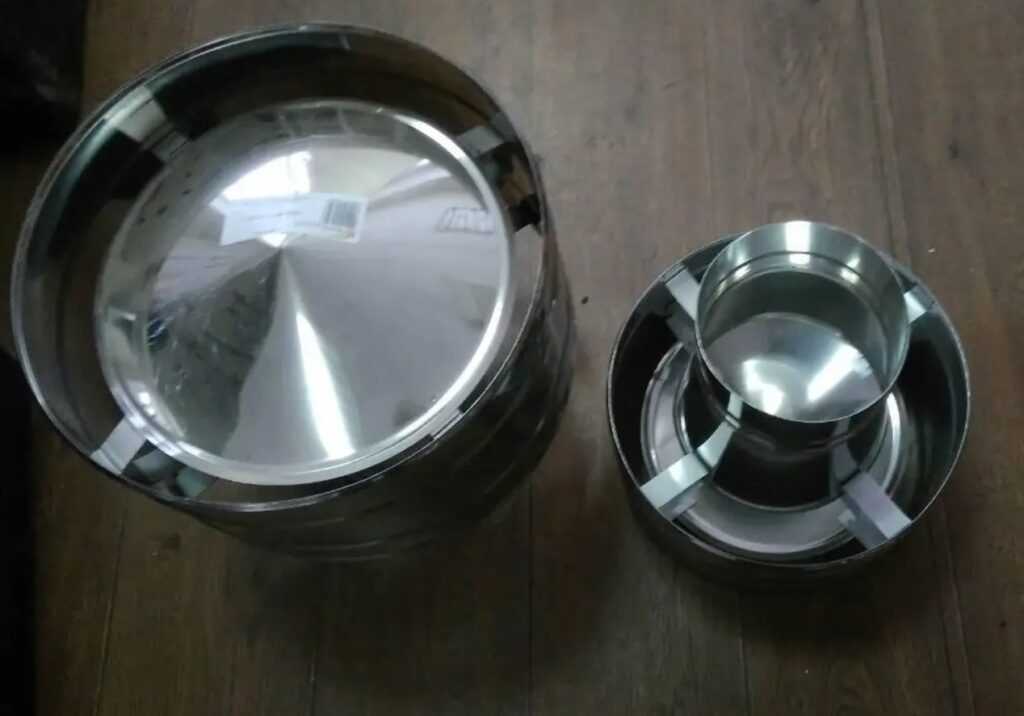

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Пол в курятнике своими руками — это надо знать

Инструкция по сооружению дымохода в гараже через стену

Необходимо предусмотреть способы противопожарной защиты печи и дымохода

Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины трубы. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.

Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.

Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.

Сборка дымохода

Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.

Монтаж всех составляющих

Соединение частей металлических труб лучше производить с помощью сварки

Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.

Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.

После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

Грибок с целью укладки на внешний выход трубы;
герметическая паста для уплотнения щелей;
пригодные по размеру труб соединительные колена;
термоизоляция;
проходная гильза для выполнения дырки в кровле.

Заключение

Искрогаситель для бани, в целом ряде случаев, является необходимым элементом оснащения печной системы домашней бани или сауны. По ряду требований СНиП, а именно, при использовании кровли из битумного материала, а также в случае если печь, в качестве топлива использует каменный уголь или каменноугольный брикет, оснащение им трубы — дело обязательное. В большинстве случаев, мы считает полезным оборудовать этим нехитрым приспособлением свою баню, тогда можно гарантированно снять многие риски использования банной печи, в любых погодных и климатических условиях. Все — таки стоит перестраховаться, ведь Москва сколько раз сгорала, а мы о каких — то банях.
