Стальные радиаторы отопления: виды, особенности конструкций, монтаж

Воздушные системы

Вышеперечисленный вид нагревания может предстать:

единичным обогревателем,
целым комплексом.

Комплекс обеспечивает наличие теплоисточников и воздуховодов.

Это обусловлено поддержанием и оперативным обеспечением возрастания температурного режима, которые можно обеспечить данной методикой.

Представленный вид подачи тепла широко распространен:

бытовой сектор (жилые квартиры, дачи, особняки),
сфера промышленности (складские, заводские здания).

Непосредственным раздатчиком тепла является насос с внутренним гидравлическим блоком либо газовый генератор.

Аппарат выдает конкретное количество теплого воздуха, требуемое для нагревания здания, вследствие чего он распределяется по сети воздуховодов. Подается на территорию через устройства, распределяющие воздух. Таким образом, происходит тепловое насыщение пространства.

Можно выделить следующие положительные характеристики метода:

Удобный регулятор температуры внутри помещения.
Отсутствие необходимой установки возле окон отопительных приборов (как следствие, отопления будет без батарей). Комната выглядит гармонично с эстетической точки зрения. Кроме того, предоставлен широкий простор реализации всевозможных решений дизайнера.
Такая система зимой подает в комнаты тепло; летом работает, как кондиционер — на охлаждение.

Но этот принцип теплоснабжения имеет ряд изъянов:

Если источником подачи тепла является газовый генератор, тогда весомый минус – затраты на энергетический ресурс. Этот факт гарантирует увеличение расходов при эксплуатации системы.
Необходимость обогреть жилье потребует значительного количества воздуха. Это влечет за собой необходимость устанавливать широкогабаритные воздуховоды, которые зашиваются в пространство под потолком. Ситуация оборачивается тем, что уровень потолка приходится опускать на определенную высоту.
Самым оптимальным считается классическое теплоснабжение, когда наверху прохладно, тепло внизу. Система воздушного обогрева устроена наоборот – пространство наверху отлично прогревается, нижнее пребывает в условиях холода. Выход из ситуации – организовать от пола подачу теплого воздуха. Грамотная реализация деятельности системы достигает требуемых климатических условий.
Пониженная инерция, приводящая к быстрому охлаждению пространства. Причиной является моментальное отключение приборов.

Воздушное отопление рационально применять внутри жилых помещений, где тепловым источником служит насос. Нерационально применять как основной теплопередатчик, поскольку он осуществляет нагревание в роли запасного источника.

Обогрев газовыми конвекторами и излучателями

По аналогии с электричеством у самого популярного вида топлива – газа – также существуют автономные отдельные отопительные приборы – конвекторы и излучатели. Сразу следует сказать об использовании излучателей – принцип их работы основан на возникновении теплового (инфракрасного) излучения при сжигании газа в особых условиях. Устройства этого типа чаще всего используют воздух из прилегающего пространства – поэтому применяются для обогрева полуоткрытых площадок, больших производственных помещений – для отопления частных домов практически не используются.

Газовые конвекторы имеют иной принцип работы – воздух нагревается косвенно, в теплообменнике. Устройства этого типа могут применяться и для отопления жилых помещений. Конвекторы и излучатели работают от двух источников – природного магистрального газа или баллонов со сжиженным газом.

Конвекторы обладают высокой скоростью нагрева, но могут несколько осушать воздух. Кроме того, они работают только на отопление – в отличие от них газовые котлы могут реализовать функцию горячего водоснабжения.

О чём пойдёт речь

Я предлагаю не углубляться в подробное изучение различных схем отопления.

Давайте рассмотрим их с точки зрения применения именно в частном доме.

Частный дом ведь может быть и для постоянного проживания, и временного, как дача, например.

Так сказать, сузим нашу тему и приблизимся к практике.

Насчёт десяти лет, наверное, я ошибся. Обслуживать первую систему отопления я начал 33 года назад, когда был студентом Уральского Политехнического Института. Мне повезло устроиться на работу в котельную института дежурным слесарем. Правда, тогда я и не задумывался, какая она там, эта система? Работал и всё.

Работа была иногда нелёгкая, когда авария какая-нибудь. А если всё нормально – красота, сиди себе учи конспекты. Ночь отдежурил, утром на учёбу, «в школу», как мы тогда говорили. Через две ночи снова на дежурство. А главное, платили 110 – 120 рублей! В то время молодые специалисты получали столько же. Да плюс стипендия 40 рублей. Шикарная жизнь! Но, давайте поближе к теплу.

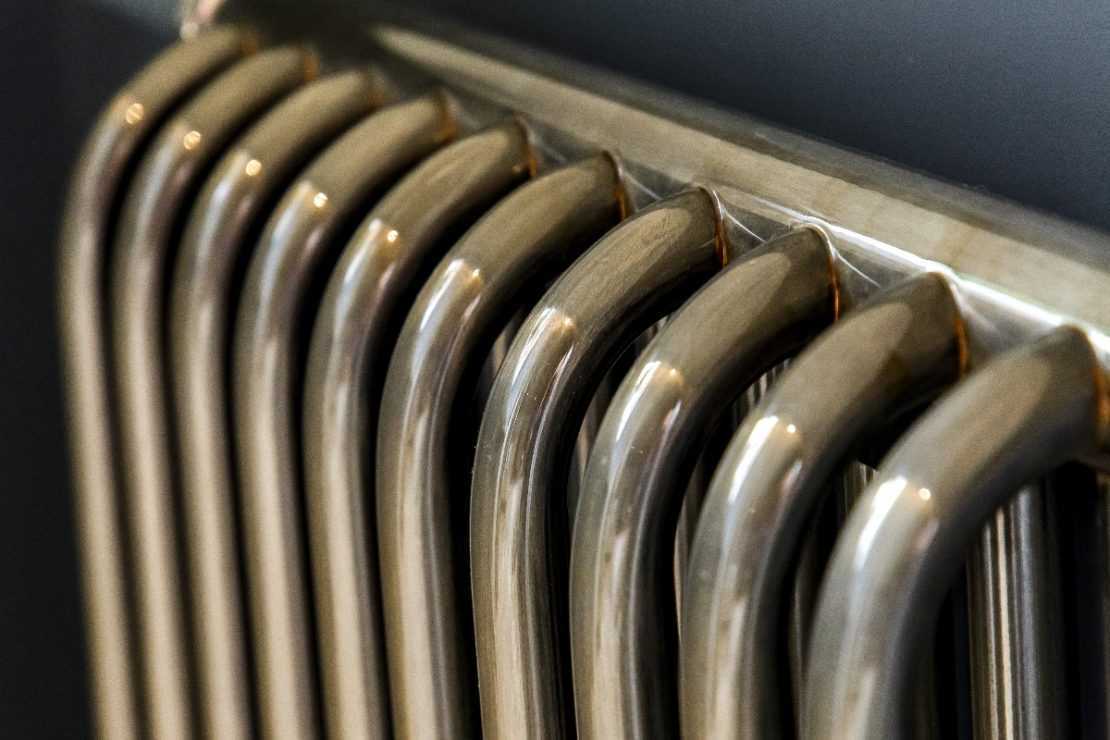

Конструктивные особенности трубчатых батарей

чугунных радиаторах отопления

Все стальные радиаторы трубчатые отличаются очень прочной конструкцией. Благодаря разнообразию размеров, форм, цветовых оттенков, такой отопительный прибор впишется в любой интерьер квартиры.

Где можно устанавливать трубчатые радиаторы?

Стальные трубчатые радиаторы, как правило, устанавливают в частных домах либо в квартирах пятиэтажных домов.

Часто радиаторы отопления стальные трубчатые используют в медицинских учреждениях. Это объясняется тем, что батареи имеют отличные гигиенические свойства и не травмоопасны. Устройство характеризуется отсутствием углов, плавными изгибами. На таких радиаторах не скапливается пыль. А износоустойчивость их гораздо выше, нежели у чугунных аналогов.

Характеристики трубчатых стальных батарей

Трубчатые радиаторы отопления чаще всего изготавливаются из стали. Стальные трубчатые радиаторы отопления очень популярны, ведь сталь – прочный и надежный металл.

К основным техническим параметрам трубчатых радиаторов из стали относятся:

Высота. Находится в пределах 30-300 см.
Количество трубок не ограничено. Есть варианты с одной трубкой. А есть и с гораздо большим числом.
Глубина около 22,5 см. В ряду по глубине может быть от 1 до 6 элементов. На радиаторы стальные трубчатые цена зависит от рабочего объема и параметров трубок.
Секционное расстояние. Представлено в двух вариантах: 6,5 и 4,5 см. Батареи с шагом между секциями 6,5 см чаще применяется в больницах, школах и других учреждениях, где требования к отсутствию загрязнений и пыли очень высокие.
Толщина стенки варьируется от 0,1 до 0,2 см. У импортных моделей стандартная толщина составляет 0,1-0,15 см. У отечественных аналогов данный параметр немного больше – 0,2 см.
В классическом исполнении сечение секции круглое. Диаметр около 2,5 см. Правда, встречаются в продаже и трубы с плоским, прямоугольным, овальным и треугольным сечением.

Разновидности трубчатых батарей

вертикальные трубчатые радиаторы отопления

В зависимости от формы, отопительный прибор может быть угловым, плоским, радиусным и дизайнерским. Угловая модель предполагает деление радиатора на две секции, которые располагаются по отношению друг к другу под углом. Угол можно выбирать любой. При плоском варианте трубки располагаются в один ряд. Это наиболее востребованная форма среди покупателей. Радиусное устройство имеет форму дуги. Достаточно интересное решение. Отопительный прибор дизайнерского типа отличается особой оригинальностью. Вертикальные трубы можно изогнуть и получить конструкцию в виде волны.

Немецкие

Особенно стоит отметить высокое качество трубчатых стальных радиаторов немецкой фирмы Zehnder. Продукция этой компании отличается значительным технологическим разнообразием, с возможностью подключения к трубам горячего водоснабжения, открытым системам водяного отопления и электрическим контурам. Специализацией немецких сантехнических фирм являются нестандартные приборы отопления. Такие модели могут быть очень высокими или супернизкими, с очень богатой цветовой гаммой (700 оттенков). Следует учесть высокую стоимость продукции Zehnder.

Говоря о немецких радиаторах, стоит упомянуть швейцарско-германское предприятие Arbonia. Эта продукция отличается отличным дизайном, высокими техническими характеристиками и качеством. При этом стоимость приборов отопления Arbonia вполне приемлема для отечественного покупателя.

Встроенное отопление – теплые полы и стены

Назвать теплые полы и теплые стены непосредственно приборами отопления будет некорректно. Теплоотдающим элементом здесь служит трубопровод отопления, передающий тепло строительной конструкции.

Система водяных теплых полов

По сути, прибором отопления здесь служит материал пола или стен, излучающий тепло в помещение. Чаще всего трубопроводы монтируются «мокрым» способом – заливаются в бетонную стяжку пола или заделываются штукатуркой при организации отопления теплой стеной. В этом варианте достигается равномерное распределение тепла, обеспечиваются комфортные условия в зоне постоянного пребывания человека. При этом выгодно экономится пространство – нет классических приборов отопления.

Кроме вышеописанных устройств к приборам отопления косвенно относятся водяные калориферы. Конструкция их состоит из теплообменника с оребрением, через который прокачивается поток воздуха. Применяются они чаще всего в системах приточной вентиляции и комплексах воздушного отопления.

Варианты отопления без котла

Бесспорно, сооружение системы отопления на базе современного котла с качественной автоматикой – лучший вариант обогрева частного дома. Но не всегда есть необходимость или возможность реализации именно этого варианта. Зачастую отопление домов с сезонным посещением выгодней организовать на базе других источников тепла, довольно часто в жилом массиве частного сектора отсутствует доступ к тем или иным энергоносителям, несколько реже у владельцев домов возникает идея потребления бесплатных видов энергии – солнечного излучения, тепла почвы или водоемов, энергии ветра.

Итак, существуют следующие варианты отопления частного дома без котла:

Электрическое отопление отдельными приборами и устройствами;
Альтернативное отопление;
Обогрев газовыми конвекторами и излучателями;
Печи различных модификаций;
Подключение к сети централизованного отопления.

Как сделать регистр отопления своими руками?

В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.

Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:

Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
Заглушки на трубы;
Патрубки входа и выхода под сварку или резьбовое соединение;
Патрубок для воздухоотводчика с шаровым краном;
Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
Сварочный аппарат;
Электроды;
Средства индивидуальной защиты сварщика (маска, перчатки).
Газовый ключ;
Угловая шлифовальная машина;
Сантиметр;
Строительный уровень;

После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
водопроводная труба для пропускных каналов;
два сгона диаметром 2,5 см;
арматура для усиления жесткости;
резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Установить систему отопления в частном доме — главная задача любого человека, желающего комфортной и безопасной жизни. Печное отопление не актуально для большого помещения, так как коэффициент полезного действия рассчитан всего на 20-30 м2.

Система радиаторов является значительной статьей расходов, поэтому экономия – главный аспект, на который следует обращать внимание. Зачем же тратить большие деньги на то, что можно сделать своими руками? Экономия на металлических деталях и на фурнитуре составляет около 90% от рыночной стоимости готового оборудования

Установка самодельной батареи

Монтаж радиатора, выполненного собственноручно, предусматривает наличие не только базовых знаний в области установочных процессов, но и определенного опыта в такого рода делах. И для того, чтобы все необходимые действия были выполнены правильно, мы должны позаботиться обо всем необходимым в данном случае оборудовании.

Рулетка для измерений	Набор ключей для выполнения сборки	Электродрель, а также набор сверл к ней
Карандаш	Разводной ключ	Строительный уровень

И только когда все оборудование будет у нас под рукой, можем смело приступать к работе. Но до этого, разумеется, следует выполнить демонтаж старых отопительных приборов (при наличии таковых). Алгоритм действий должен быть следующим.

Замена батарей отопления в квартире

Ранее мы подробно рассказывали о том как самостоятельно поменять старую батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией

Вот как будет производиться монтаж отопительной системы (кратко). Выполняем разметку крепежей для радиаторов, производим установку. На подготовленные крепежи устанавливаем радиатор(ы). Затем комплектуем систему отопления всем необходимыми элементами, то есть кранами и заглушками. После этого устанавливаем на место головку с краном (последний необходим для ее активации). Завершающим этапом станет подключение нового радиатора (или радиаторов) к основной отопительной магистрали. Теперь рассмотрим детальнее, как все это должно выглядеть.

Перед установкой батарей подготавливаем те участки стен, которые будут за ними находиться. Мы подготавливаем и окрашиваем эти участки непосредственно перед монтажом, в противном случае доступа к ним у нас уже не будет.

Если в помещении имеются предыдущие элементы отопления, то демонтируем все, что располагается после отопительного котла.

Обратите внимание! Нужно помнить, что дистанция между поверхностью пола и новым отопительным прибором должна составлять как минимум 10 сантиметров. А дистанция между ним и поверхностью стены, соответственно, должна быть не менее 3 сантиметров. Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб

Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб. Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Теперь можем подготавливать термоголовку. С этой целью под нее устанавливаем специальный кран и клапан

Важно, чтобы кран располагался на линии «обратки», а клапан – на входе в батарею отопления. Дабы избежать возможных протечек, уплотняем все соединения ФУМ-лентой либо же специальным герметиком.. Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы

Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы.

Обратите внимание! Если в помещении планируется монтаж не одного, а сразу нескольких радиаторов, то в работе нам потребуется водный уровень. Он необходим для того, чтобы давление в магистрали образовывалось правильное. Заполняем систему рабочей жидкостью

С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Заполняем систему рабочей жидкостью. С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Видео – Устанавливаем отопительные радиаторы

Печное отопление частных домов

По сути своей, печи являются прототипом отопительных котлов и сходны во многом с ними по устройству. Но классические печи сочетают в себе 2 конструктивные черты – они являются источниками (генераторами) тепла и одновременно приборами отопления – излучают тело со своей поверхности. По материалу изготовления печи делятся на 2 основных типа:

Кирпичные;
Металлические – стальные или чугунные.

В качестве топлива для печей чаще всего используют дрова или различные сорта угля. Отопительные устройства имеют невысокий КПД, практически не имеют регулирования, требуют постоянного ручного обслуживания. Тем не менее, печное отопление довольно часто используется при отсутствии иных видов топлива, в домах с площадью до 50 – 60 м2, на дачах и в загородных домовладениях с непостоянным пребыванием людей.

Отопление электрическими приборами

Обогрев электрическими приборами подразумевает наличие стабильной подачи электроэнергии. Такой способ отопления однозначно является лидером по величине расходов на топливо, но имеет и ряд преимуществ. Прежде всего – отсутствие воды в коммуникациях позволяет избежать замерзания и последующего повреждения оборудования. Кроме того, большинство видов электрообогревателей обладают очень высокой скоростью нагрева воздуха и могут поддерживать дежурную температуру в помещении в автономном режиме. Поэтому вариант обогрева электрическими устройствами пользуется довольно большой популярностью.

Электрические конвекторы;
Масляные радиаторы;
Тепловентиляторы и тепловые пушки;
Инфракрасные излучатели;
Системы электрических теплых полов кабельного или инфракрасного типа;
Калориферы в системах приточной вентиляции;
Сплит-системы.

Каждый из указанных комплексов имеет свои конструктивные особенности и условия эксплуатации, большинство из них позволяют полностью реализовать эффективное отопление помещений.

Расчет параметров мощности

Для проведения расчетов пригодится показатель температуры прогрева теплоносителя. Определяется он по площади помещения, режиму обогрева комнат.

Для простоты применяется формула Q = St x K x t, где:

Q – это расчетная мощность тепловой трубы;
St (м2) – площадь теплообмена;
K – коэффициент теплоотдачи стальной трубы, по умолчанию применяется показатель 11,63 Вт/м2 х С;
t – тепловой напор.

А теперь сами расчеты – сначала определить по внешнему краю длину трубы, умножить показатель на протяженность участка, затем найти половину суммы температур в подающем и отводящем трубопроводах – это параметр теплового напора. От итогового результата отнять температуру прогрева помещения.
