Отопительная система в многоэтажке: виды, устройство, особенности

Особенности верхней разводки отопления

Простая схема однотрубного отопления с верхней разводкой

Что из себя представляет подобная схема магистрали? Типичный верхний розлив системы отопления отличается от нижнего расположением подающей трубы. Она находится под потолком помещения или на чердаке (для одноэтажного дома).

Ее применение может быть актуально в нескольких случая. Прежде всего – проблемы с установкой нижних горизонтальных труб. Это объясняется невозможностью прокладки магистрали. Еще одним вариантом, когда двухтрубная система отопления с верхней разводкой будет оптимальной — монтаж гравитационной схемы. В этом случае напор воды из подающего стояка будет равномерно распределяться по подключенным радиаторам отопления.

Специалисты выделяют такие преимущества системы отопления с верхней разводкой:

• Минимальные тепловые потери. В верхней части помещения температура всегда выше, чем в нижней. Поэтому теплоотдача от поверхности труб будет компенсироваться повышенным нагревом воздуха. В результате этого большая часть тепловой энергии будет поступать в радиаторы;
• Упрощенный монтаж. Примечательно, что однотрубная вертикальная система отопления с верхней разводкой может устанавливаться непосредственно под потолком либо в чердачном помещении. Но при этом нужно учитывать расположение мебели — нежелательно чтобы она закрывала подводящие патрубки;
• Улучшенные гидродинамические показатели системы. Правильно спроектированная система отопления с верхним розливом имеет минимум разветвлений и угловых поворотов.

Однако нужно знать и недостатки подобной схемы. Для прокладки трубопроводов потребуется большее количество материала, чем при использовании системы с нижней разводкой. Как следствие — возрастает общий объем теплоносителя, потребуется установка котла с повышенными характеристиками мощности.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Разновидности децентрализованного теплоснабжения

Конечно, строить отдельно стоящую котельную, даже маленькую, достаточно дорого. Да и чердачный вариант тоже недешев. Однако есть альтернатива.

Модульные котельные

Блочно-модульная котельная

Один из очень интересных проектов — это модульные, или блочные, котельные. Ничего строить не надо, и для котельной выделяется только небольших размеров площадка. Сюда привозятся блоки, которые легко и быстро соединяются в готовую конструкцию. Все они комплектуются в заводских условиях, оборудование внутри них точно подобрано по техническим показателям, они утеплены и имеют презентабельный внешний вид

Самое важное — это правильно скомпоновать и подсоединить оборудование. Пару дней, и котельная готова

Но сборкой ее должны заниматься только специалисты. Если кто-то помнит, такие модульные котельные использовались для обогрева бытовок и бараков, то есть временных сооружений. После того как над ними поработали инженеры и конструкторы, такие автономные установки стали применять и для организации отопления в многоквартирных домах. Однако этот вариант не единственный.

Настенные котлы

Самым эффективным и экономичным сегодня является поквартирное отопление, где в качестве обогревательного прибора используются настенные котлы. Они работают или от газа, или от электричества. Почему именно настенные?

Настенный котел

• Во-первых, они имеют небольшие размеры, так что их можно устанавливать даже в кухнях. При этом их внешний вид абсолютно не портит дизайна интерьера.
• Во-вторых, настенные котлы отопления — это настоящие мини-котельные. В их конструкции есть циркуляционный насос, расширительный бак, а также приборы контроля и безопасности.
• В-третьих, такие нагревательные установки могут иметь мощность до 35 киловатт, что позволяет обогревать с их помощью помещения до 100 квадратных метров.
• В-четвертых, современные производители предлагают как одноконтурные, так и двухконтурные котлы для автономного отопления. Так что вы будете обеспечены еще и горячей водой.

А теперь важный вопрос — как правильно выбрать такой котел? Главное — грамотно подобрать агрегат по конструктивным особенностям. В нем должны быть все без исключения приборы, о которых мы упомянули — насос, бак и прочее. Кроме того, обязательно наличие дымохода, который будет обеспечивать не только вывод продуктов сгорания топлива в случае газовых котлов, но и приток чистого воздуха извне. А значит, настенный газовый котел должен быть с закрытой камерой сгорания. И последнее — полная автоматика, которая не только упростит эксплуатацию котла, но и позволит сэкономить на топливе.

Конечно, с газовыми котлами проблем при подключении больше. А вот электрические аналоги в этом плане проще. Здесь необходимо только провести ветку от распределительного щитка с установкой автомата и подключиться к системе водопровода.

Что может вызвать сложности?

Современная кухня

Может показаться, что все очень просто и выгодно. Тогда почему же квартиросъемщики не переходят на эту систему обогрева? А им никто не дает разрешения. Представьте, что жильцы одного дома одномоментно подадут документы на переоборудование тепловых сетей, а точнее, на отказ от услуг организаций, поставляющих тепло в дома. Это, во-первых, катастрофа для подобной организации и лишение ее прибыли. А, во-вторых, сокращение рабочих мест, хотя этот вопрос является спорным. Кому-то же нужно обслуживать автономные мини-котельные. Так что по многим показателям для управляющих компаний любой из этих вариантов не выгоден. Хотя в масштабе страны, наоборот. Но решать этот вопрос не нам с вами.

Элеваторный узел

Минимальный джентльменский комплект для несложного элеваторного узла складывается из:

1. Пары входных задвижек — на подающей и обратной нитках.
2. Грязевика на подаче и, реже, на обратке.
3. Фактически элеватора с соплом и подсосом.
4. Домовых задвижек, отсекающих домовую систему отопления.
5. Пары сбросов, разрешающих всецело осушить систему.
6. Контрольных вентилей для температуры и замера давления.

Опционально смогут находиться:

1. Врезки тёплого водоснабжения (по одной либо по две на каждую нитку). Во втором случае для обеспечения постоянной циркуляции через контур ГВС фланец между врезками на каждой нитке комплектуется подпорной шайбой.

1. Врезки отдельных потребителей (торговых киосков, магазинов и т.д.). Тут шайбируется сама врезка на фланце перед запорной арматурой; шайба ограничивает расход воды через отдельный контур.

Автономное отопление в многоквартирном доме

Можно ли в квартире установить автономное отопление своими руками? Хотя законодательного запрета на проведение автономного отопления нет, все равно желательно проконсультироваться у юриста, так как на некоторые обогревательные системы наложен запрет. Например, водяные теплые полы в квартирах нельзя монтировать из-за того, что они могут перегрузить систему, лишив, таким образом, тепла других жильцов дома.

В остальных случаях, требуется собрать необходимые документы и предъявить их в органы местного самоуправления:

• техпаспорт на жилье;
• заявление об отказе от центрального отопления;
• документ на право собственности;
• схему новой системы отопления;
• согласие всех жильцов квартиры.

Как правило, такая на первый взгляд простая просьба, как отказ от центрального отопления и переход на само обеспечение теплом, оказывается длительной бюрократической проблемой.

Еще большими неприятностями станет установка автономного отопления в квартире без соответствующего на то разрешения. Это может закончиться не только большим штрафом, но и судебным разбирательством, так что перед тем, как решиться обустраивать квартиру какими-либо отопительными системами, нужно получить консультацию в соответствующих органах и разрешение на автономное отопление в квартире.

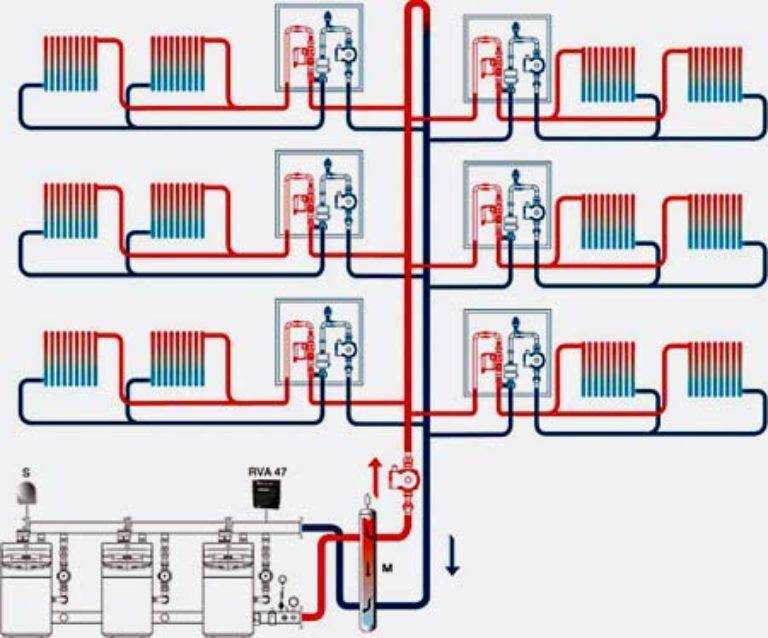

Схемы автономного отопления квартиры:

Достоинства и недостатки

Если на автономное отопление в многоквартирном доме разрешение уже получено, то можно приступать к выбору альтернативного вида тепла. Это проще сделать, зная плюсы и минусы автономного отопления в квартире.

Впервые автономная система отопления квартиры появилась в Европе. Благодаря ее явным преимуществам перед централизованными способами обогрева помещений, она довольно быстро распространилась по всему миру.

Преимущества:

1. Главное преимущество системы – это значительная экономия средств. Владелец квартиры самостоятельно решает, когда ему включать, а когда выключать обогрев. Например, сегодня существуют терморегуляторы, в которых можно установить таймер на определенное время, что позволяет либо полностью, либо частично отключать систему, когда дома никого нет, и включать за полчаса до прихода жильцов.
2. Владелец квартиры может в каждой комнате создать нужный микроклимат.
3. Платить исключительно по отопительному счетчику и не зависеть от коммунальщиков и государственных тарифов.

Делая выбор в пользу альтернативного тепла, нужно заранее узнать, сколько стоит автономное отопление в квартире, и какой его вид будет не только экономным, но и эффективным.

Среди недостатков подобной системы можно отметить следующие нюансы:

1. Регулярная ее профилактическая проверка раз в год, для чего нужно вызывать специалиста. Это не так дорого стоит, но все равно многие пользователи либо игнорируют эту необходимость, либо попросту забывают о ней.
2. Устанавливая даже самые лучшие радиаторы отопления для квартиры, следует помнить о возможных теплопотерях, которые часто вызывают наружные стены, неотапливаемые снизу помещения или некачественное остекление.

Сегодня многие строительные организации возводят жилые многоквартирные дома с уже готовыми автономными системами обогрева. Такое жилье пользуется большим спросом, так как стоит несколько дешевле и позволяет владельцам самостоятельно решать, какой вид отопления выбрать.

Конструктивные особенности схемы отопления

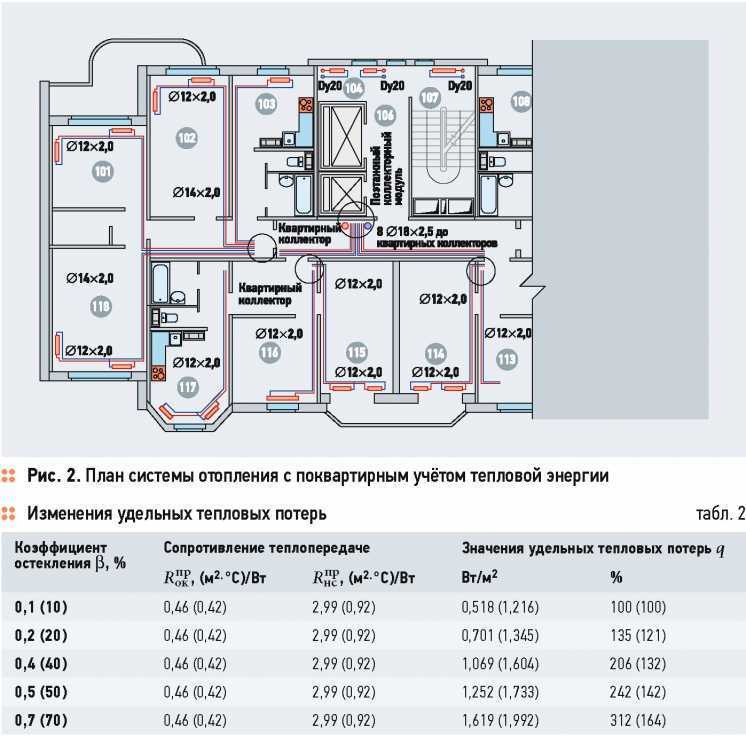

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Драйверы решений

Управляющие и эксплуатирующие компании имеют возможности для предоставления качественного сервиса клиентам благодаря внедрению самых передовых систем и подходов:

• применение цифровых технологий для автоматизации процессов и удаленного контроля;
• формирование Big Data для аналитики и принятия решения;
• интеграция сервисов и переход на облачные решения для хранения данных. (Например, локальный регистратор видеонаблюдения на территории многоквартирного дома может быть уничтожен вместе со всей информацией.);
• внедрение автономной системы диспетчеризации расхода ресурсов (датчики потребления).

Рассмотрим каждый из этих пунктов более подробно.

Советы сантехника

Напоследок — несколько простых практических советов, так или иначе связанных с работой одно- и двухтрубных отопительных систем.

• В одноэтажном доме не стоит усложнять себе жизнь использованием сложных схем. Лучше использовать простую однотрубную систему с циркуляционным насосом и возможностью естественной циркуляции.
• Простое решение проблемы завоздушивания стояков при нижнем розливе — не сбрасывать отопительную систему на лето. Собственно, это предписано нормами эксплуатации жилья: заполненные водой, стальные трубы медленнее разрушаются коррозией.
• Если все отопительные приборы подключены к одному из связанных на верхнем этаже стояков — поставьте на второй стояк вместо заглушки вентиль. Перепустить его и выгнать воздушную пробку можно будет из подвала.
• Для коттеджа с площадью этажа до 150 м2 и принудительной циркуляцией используются трубы ДУ25 мм. Радиаторы врезаются в них трубой меньшего диаметра.

• В домах небольшой площади в двухтрубной системе обязательна балансировка отопительных приборов дросселями. Ближние к котлу прижимаются, чтобы расход воды через них не гасил перепад на дальних.
• В многоквартирных домах балансировка достигается другим способом: разницей проходимости между розливами и стояками. Если розлив имеет сечение 80 миллиметров, а стояки — 20, ближние к элеваторному узлу не будут гасить перепад на дальних.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

1. Минимальный угол уклонов.

Тип и диаметр труб, используемых для водяного контура.

Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д

При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
