Полипропиленовые или металлопластиковые трубы: сравнительный обзор и выбор лучшего варианта

Маркировка

Полную информацию о металлопластиковых изделиях можно узнать из маркировочного кода. Несмотря на отличия продукции разных фирм, основные элементы маркировки представлены такими данными:

• наименование предприятия;
• прохождение сертификации;
• марки полимера (полиэтилен, полипропилен, сшитый полиэтилен);
• показатели номинального давления при стандартных температурных характеристиках ( 20°С);
• разрешение либо запрет применения продукции для питьевых водопроводов;
• нумерация партии и дата выпуска;
• диаметр труб и параметры стенок.

Маркировка также включает указание на метод сшивания элементов. Сведения фиксируются с помощью латинского алфавита. Буква «а» свидетельствует о применении пероксидного способа, символ «b» означает состав полиэтилена с применением соединений кремния с водородом (силаны).

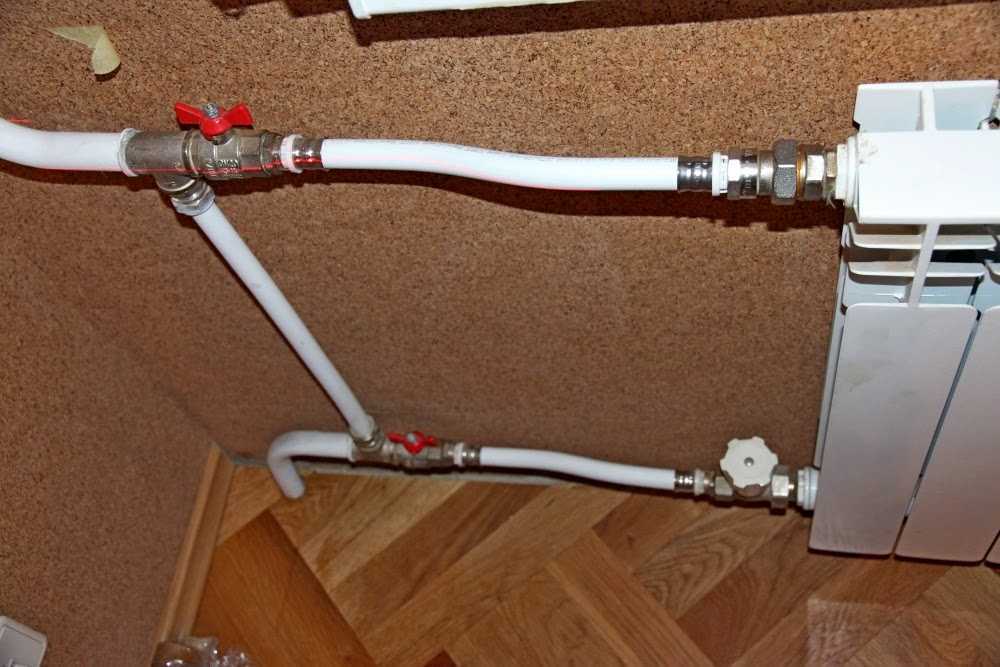

Металлопластиковые трубы для центрального отопления: плюсы и минусы

В настоящее время металлопластиковые трубы монтируются не только в квартирах, но и в помещениях крупных торговых центров, хотя специалисты этого и не рекомендуют делать. Ведь если есть возможность, все контуры лучше заменить на трубы стальные. Но в большинстве случаев эксплуатация изделий из металлопластика проблем не вызывает; последние могут возникнуть лишь из-за каких-нибудь непредвиденных факторов. Например, при резком увеличении давления такая труба может просто лопнуть. Но рассмотрим более подробно все «за» и «против». Начнем с достоинств:

• простота монтажа. Металлопластиковые конструкции действительно можно собирать своими руками, и для этого не требуется даже какого-либо сложного инструмента. А вот для монтажа стальных труб потребуется сварочный аппарат, и навыки с ним обращения. Не стоит забывать, что стальные трубы непросто и нарезать, и гнуть;
• даже при использовании надежных пресс-фитингов вам понадобиться лишь специальные клещи, которые стоят несколько тысяч рублей;
• срок эксплуатации металлопластиковых труб. Заявленный срок служб таких изделий (при правильной эксплуатации, конечно) – 50 лет. А вот первые течи в стальных системах центрального обогрева обычно появляются уже через десять лет эксплуатации;
• для металлопластиковых труб не страшна коррозия, да и различные отложения в них, как правило, не появляются.

А теперь перейдем к недостаткам, которых на самом деле всего два:

• низкая прочность труб на разрыв, которая не превышает двадцати атмосфер;
• довольно высокая стоимость. Так, водогазопроводная труба из стали, которую также можно использовать для газа и водяного трубопровода, стоит примерно в два раза дешевле.

Характеристики металлопластика

Все металлопластиковые профили трехслойные. Поэтому не имея профессионального взгляда сразу бывает сложно отличить что это — армированные полипропиленовые трубы или металлопластиковые трубы. Конструкция достаточно проста: внутренний пластиковый слой, затем промежуточный (армирование алюминиевой фольгой), внешний — полимерный. Для пластиковой составляющей используют несколько видов полимера, и с помощью буквенной маркировки указывают материал:

• PE-AL-PE читается как полиэтилен — алюминий — полиэтилен.

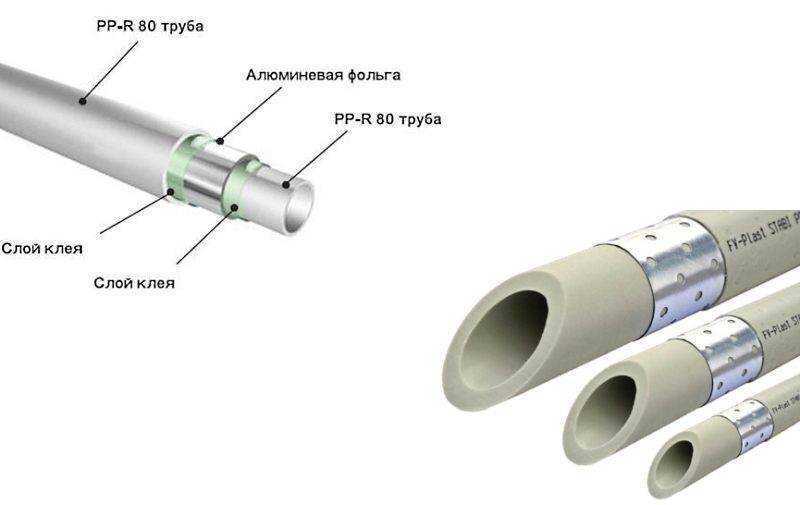

• PP-AL-PP полипропилен — алюминий — полипропилен.
• PB-AL-PB полибутен — алюминий — полибутен.

Любая труба из металлопластика имеет следующие характеристики:

Свойство	Значение, ед. изм.
Рабочее давление	До 2,5 МПа
Максимальная температура среды	95–110 0C
Теплопроводность стенок арматуры	0,15 Вт/(м*0C)
Эксплуатационная температура	до 120 0C
Шероховатость	0,07
Срок службы	25/50 лет

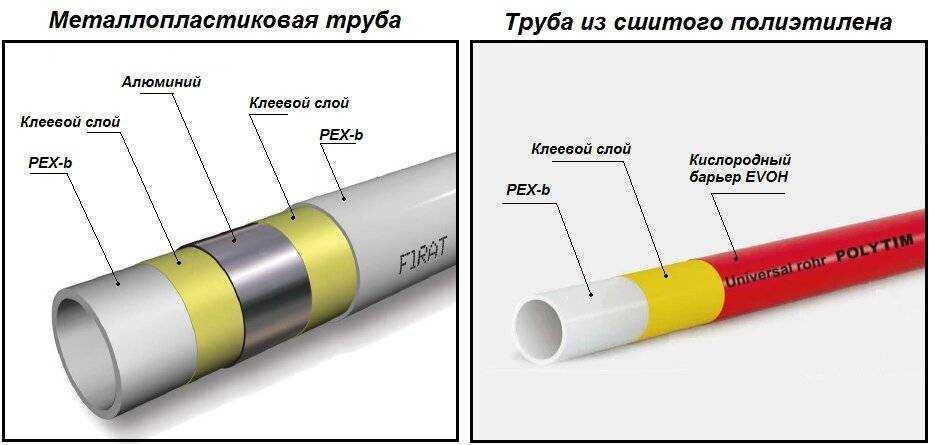

Конструкция металлопластиковой трубы

Материалы для отопления

Давление внутри централизованных отопительных систем может доходить до 4 атмосфер, тогда как в автономных этот показатель редко бывает выше 1,5 атм. Такие условия эксплуатации делают возможным применение металлопластиковых труб для организации отопления. В этом случае имеет место единственное ограничение, касающееся необходимости контроля температуры в доме.

Такие трубы отличаются минимальным показателем линейного расширения, поэтому при замерзании жидкости в них металлопластик будет повреждён

По этой же причине важно поддерживать постоянное отопление в помещениях. Твердотопливный котёл в этом случае не годится, так как теплоноситель не будет отличаться постоянными показателями

В этом плане рекомендуется теплоаккумулятор. Он предотвратит протекание труб.

Процесс установки

Как мы уже говорили выше, большинство отрицательных отзывов о трубопроводах из металлопластика связано с ошибками, допущенными во время монтажа системы. Поэтому прежде чем начинать непосредственно монтаж нужно изучить рекомендации производителей и прочитать инструкцию по установке отопительного контура из рассматриваемых изделий.

Перед началом монтажа формируют схему будущей магистрали. На плане дома размещают месторасположение ниток и других необходимых узлов. После этого выполняют расчет объемов материалов, которые потребуются для решения задачи.

Пошагово установка выглядит следующим образом:

1. Ножницами отрезают часть трубы.
2. Калибратором выполняют выравнивание входного патрубка для соединения с фитингом.
3. Монтируется пресс-фитинг и осуществляется его зажим посредством обжимных клещей.

Если вы приобрели качественные металлопластиковые трубы допустимо применять пружинный трубкогиб. При этом нужно тщательно соблюдать минимальный радиус изгиба. Он напрямую зависит от показателя сечения изделия.

Недостатки и положительные стороны изделий

Перед принятием решения, можно ли трубу (металлопластиковую) использовать для отопительной системы в доме, важно лучше изучить их недостатки и положительные качества. Из последних выделяют:

• экологическую чистоту;
• хорошую совместимость, позволяющую соединять металлопластиковые трубы с металлическими;
• устойчивость к образованию разнообразных отложений в виде камней и ржавчины;
• способность сохранять любые формы из тех, какие придаются им при сгибании;
• возможность организации отопления своими руками из металлопластиковых труб без привлечения множества инструментов;
• минимальное количество отходов;
• гибкость, позволяющую организовать разводку металлопластиковых труб своими руками с меньшим количеством элементов соединения;
• хорошую звукоизоляцию, антистатичность и ремонтопригодность.

Неоспоримым преимуществом того, чтобы использовать такие трубы в частном доме является их пропускная способность, которая на 30% выше, чем у аналогов из стали.

Трубы из металлопластика разрушаются под действием ультрафиолета, поэтому их лучше использовать в системах закрытого типа, например, теплого пола

Вместе с тем нельзя забывать и про недостатки. Металлопластиковая труба для отопления нуждается в качественной изоляции. Хотя она и пригодна для наружного монтажа, но при замерзании с находящейся внутри водой изделие лопнет. Также металлопластик нельзя ставить в местах прямого воздействия ультрафиолетовых лучей.

Необходимо учитывать, что фитинги для труб из металлопластика имеют немного зауженное сечение. Это приводит к некоторому снижению проходимости трубопровода.

Центральное или автономное отопление

Однако для начала стоит определиться с тем, можно ли вообще использовать такие трубы для систем центрального и автономного отопления. На самом деле такие системы эксплуатируются при разных условиях, и это не может не отразиться на рекомендациях по выбору того или иного вида труб для обогрева помещений. Так, в системах автономного отопления давление в среднем составляет от 1,5 до 2,5 кгс/см2 при температуре от 40 до 75 градусов по Цельсию. В то же время в централизованных сетях давление теплоносителя в трубах – от 4 до 5 кгс/см2 при температурах от 40 до 95 градусов.

Отметим, что заводские характеристики металлопластиковых труб соответствуют даже таким жестким требованиям, которые установлены для центрального отопления. Однако как всегда есть несколько «но». Например, в системах автономного обогрева – при нормальной эксплуатации –  гидроудары практически исключены. В то же время в сетях централизованного отопления может случиться все, что угодно, вплоть до действий неопытного слесаря. Так, если быстро открыть домовые задвижки, давление кратковременно может подняться и до 25 атмосфер. Между тем, для металлопластиковых труб максимальное рабочее давление всего от 10 до 16 кгс/см2.

Более того, при сильных морозах, если жители многоквартирного дома жалуются на холод, слесаря для повышения эффективности отопления нередко снимают сопло в элеваторном узле и глушат подсос. И в результате этого в трубы и батареи поступает горячая вода непосредственно из подающей теплотрассы, температура которой иногда достигает 150 градусов по Цельсию. Однако даже несмотря на все эти нюансы, металлопластиковые трубы для центрального отопления все же используются.

Монтаж и эксплуатация трубопроводов

Различные свойства материалов обуславливают разную форму выпуска труб и требуют отличных подходов к выполнению монтажных работ и эксплуатации системы.

Металлопластик

Металлопластиковые трубы выпускаются в бухтах. В ходе выполнения работ бухта разматывается. Отмеряется отрезок необходимой длины. Отрезается при помощи круговых ножниц или ножовки по металлу и вручную выпрямляется.

Очень большим достоинством является гибкость материала. С небольшим радиусом трубу можно гнуть вручную («на коленке»). При использовании внутреннего кондуктора-вкладыша (пружины) согнуть металлопластик можно под теми углами, какие необходимы, вплоть до 90°. Однако подобными вещами лучше не увлекаться, так как изгиб под большим углом ослабляет алюминиевый слой и ведет к его деформации, растрескиванию и заломам.

Соединение отдельных участков выполняется при помощи фитингов. Различают два вида:

1. Цанговые (с накидной гайкой).
2. Обжимные (под запрессовку).

Для монтажа цанговых фитингов не требуется какого-либо специализированного, дорогостоящего инструмента. Вполне достаточно двух разводных или водопроводных (газовых) ключей. Монтаж обжимных фитингов выполняется уже при помощи электрического или ручного пресса.

Слабым местом в соединениях с накидной гайкой является уплотнительная резиновая или нейлоновая прокладка. При повышенных температурах она через один-два года теряет эластичность и при резком изменении давления в системе отопления может начать подтекать. Чтобы исключить протечки требуется периодическое подтягивание соединений. Поэтому лучше не располагать фитинги в труднодоступных местах или за слоем декоративной отделки.

Фитинги металлопластиковых труб под запрессовку лишены этого недостатка. Благодаря высокой герметичности их можно полностью замуровывать в стены.

Непосредственно монтаж выполняется следующим образом:

• при помощи шаблона или ножа контролируется срез трубы (он должен быть идеально круглым);
• накидная гайка фитинга одевается на трубу;
• проверяется наличие уплотнительных прокладок;
• подготовленный конец трубы одевается на посадочное место фитинга;
• плотно, без приложения излишних усилий заворачивается гайка.

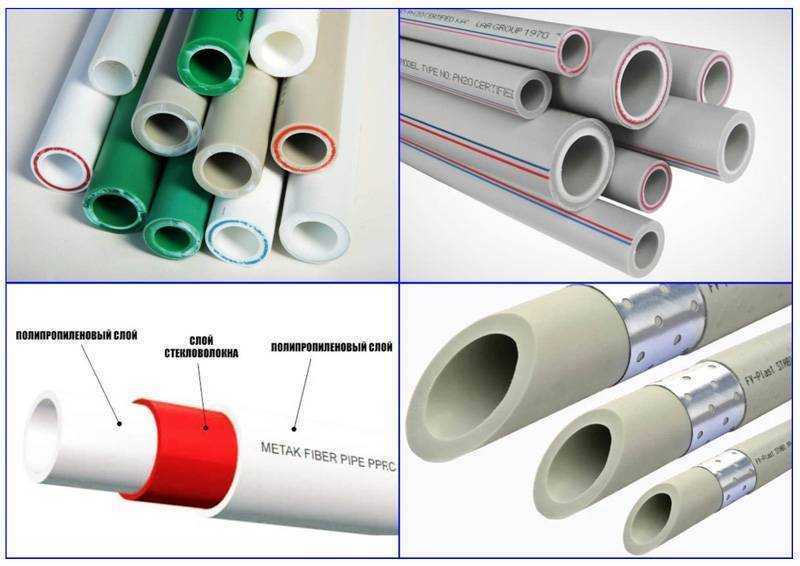

Полипропиленовые трубы

Форма выпуска полипропиленовых труб – прямые отрезки длиной до 3 метров. Для соединения отдельных элементов используются полипропиленовые фитинги.

При помощи специального инструмента или ножа на конце трубы удаляется слой алюминия и слегка подтачивается внешний диаметр.

Процесс монтажа выглядит следующим образом:

• подготовленная труба вставляется в отверстие фитинга;
• на соединение одевается зажим паяльника;
• выполняется пайка соединения.

При нагревании полипропиленовые детали расплавляются и образуют монолитную конструкцию. В процессе эксплуатации при правильном монтаже протечки физически не могут образоваться. Это позволяет при необходимости выполнять скрытую разводку системы.

Трубопровод прячется за чистовой отделкой или замуровывается внутрь массива стены.

Выбор водопроводных труб: что следует учитывать?

Если возникает необходимость проложить новую водопроводную систему или заменить уже имеющуюся, то необходимо учитывать следующие правила:

1. Все слои должны быть надежно соединены. Убедиться в этом не сложно, необходимо внимательно рассмотреть срез.
2. Для водопровода рекомендуется выбирать изделия, где фольгированный слой имеет толщину около 0,3 миллиметров. Ведь слишком тонкий слой быстро приходит в негодность, а толстый не лучшим образом сказывается на гибкости.
3. Рекомендуется выбирать изделия, которые имеют качественный внешний и внутренний слой. Как правило, они маркируются – HDPE.
4. Лучше приобретать конструкции, которые сваривают встык, потому что они отличаются надежностью.

Виды труб для отопления

Для систем отопления применяются различные виды труб.

Металлические

Самый востребованный вид, изготавливаемый из двух видов стали:

1. углеродистой:

• мало подвержена расширению;
• низкая цена;
• нечувствительна к механическим воздействиям;
• сильно подвержена коррозии.

1. нержавеющей:

• не подвержена механическим воздействиям;
• меньше подвержена коррозии;
• небольшое расширение;
• более высокая цена по сравнению с углеродистой.

Металлические трубы изготавливаются:

К положительным свойствам относят:

• небольшое расширение;
• возможность монтажа в любых поверхностях кроме гипсокартона;
• устойчивость к гидроударам;
• температурная граница до 1500 градусов.

Из недостатков отметим только:

• подверженность коррозии;
• неудобство монтажа;
• большой вес.

Важно! Независимо от того, какими трубами комплектуется система, первые звенья отводки и обратки от нагревательного котла рекомендуется монтировать только металлическими частями

Медные

Самые дорогие, но и исключительные по качествам. Производят из:

• меди высокого качества;
• смеси меди и цинка;
• меди, покрытой слоем поливинилхлорида или полиэтилена.

Справка. Для систем отопления надо выбирать трубы с маркировкой EN 1057, обозначающей обработку меди фосфором, что ещё больше повышает её устойчивость к воде.

По способу изготовления трубы разделяются на:

• отожжённые — более эластичные и мягкие;
• не отожжённые — жёсткие.

В монтаже соединяются путём жёсткой пайки.

Из преимуществ отмечают:

• большой температурный диапазон (от —100 °С до +250 °С);
• небольшое расширение;
• срок службы до ста лет;
• экологически чистый материал;
• устойчивость к высокому давлению.

Фото 3. Медные трубы, подключенные к радиаторам отопления. Подобные конструкции служат очень долго.

К минусам относят:

• нежелательность использования меди с другими металлами — химические реакции, происходящие при взаимодействии, способны привести к коррозии;
• блуждающие токи негативно сказываются на эксплуатационных сроках.

Металлопластиковые

Металлополимерные (металлопластиковые) трубы — конструкция из пяти слоёв: сшитого (модифицированного) полиэтилена, клеевого слоя, тонкого алюминия, клея и защитного слоя из полиэтилена внутри. Трубка сшивается внахлёст (ультразвуком) или стыковочным швом (лазером).

Контуры из металлопропилена применяются в:

• водоснабжении и отоплении;
• передаче сжиженных газов;
• подаче горячего воздуха;
• качестве экрана защиты для кабелей.

Фото 4. Металлопластиковые трубы для систем отопления. В средней части изделий находится слой алюминия.

Использование обусловлено большим количеством достоинств этого вида:

• невосприимчивы к воздействию агрессивных сред;
• устойчивы к коррозии;
• экономны в монтаже;
• практически не бывает протечек;
• не зарастают;
• не требуют сварки пресс-фитингами;
• непроницаемы для газов;
• устойчивы к биоотложениям и ржавчине;
• гибкость, хорошо держат форму;
• низкая теплопроводность;
• выдерживают тепловую нагрузку до +110 градусов;
• несклонны к образованию конденсата;
• лёгкость.

К недостаткам относятся:

• по линейному расширению в 2,5 раза превышают металлические трубы;
• подвержены механическим воздействиям;
• при длительном влиянии солнечных лучей, электромагнитных полей быстро изнашиваются;
• ломаются при неправильном монтаже или превышении угла изгиба;
• слабы при воздействии органических кислот;
• обжимные соединения надо подтягивать.

Для монтажа отопления используются трубы в 16 и 20 миллиметров.

Важно! При монтаже системы учитывают расширение ― диаметр должен быть на треть меньше, чем у аналогичных стальных

Принцип выбора

Набор плюсов у обоих видов достаточно велик. Поэтому при выборе следует учитывать место, где труба будет проходить, чтобы особенности материала не повлияли на удобство использования:

Полипропиленовые или металлопластиковые трубы

• Труба из металлопластика «потеет» почти так же, как стальная. Покрывающиеся испариной конструкции подойдут не для всех помещений.
• Полипропилен легче по весу.
• Уровень термостойкости металлопластика гораздо выше (до 110 C). Поэтому он хорош для монтажа отопления, теплых полов, горячего водоснабжения.
• Металлопластик гибкий. С трубами в полимерной оболочке из полиэтилена можно монтировать водопровод без использования угловых соединительных фитингов, просто согнув их.
• Металлопластиковые и полипропиленовые трубы имеют низкую сопротивляемость тепловым деформациям по сравнению с металлами, но этот показатель у металлопластика гораздо выше.
• При монтаже полипропиленовых труб для отопления и горячей воды следует предусмотреть компенсационные петли из-за изменения размеров трубопровода при нагревании.

Для городских трубопроводов очень важна реакция на гидроудар при проверках системы и перепадах давления

Полипропиленовые лопаются в одном месте и образуют течь, а металлопластиковые расслаиваются на довольно большом промежутке, хотя выдерживают гораздо большие нагрузки, это особенно важно для подачи горячей воды и отопления. Поэтому при устранении течи и замене части водопровода у металлопластика придется менять больший кусок

Виды пластиковых труб

Способы монтажа металлопластиковых труб

Обычно все производители выпускают весь комплект изделий необходимых для устройства металлопластикового трубопровода.

Для скрытой прокладки необходимо применять пресс-фитинги, они обеспечивают более надежное соединение, устойчивы к перепадам давления. Для монтажа таким способом необходим специальный инструмент — пресс-клещи, которыми собственно и выполняется опрессовка соединительных элементов.

Отсутствие такого устройства, в основном, и заставляет монтажника отказаться от такого способа, а зря. Сегодня любой инструмент можно взять на прокат, поэтому используйте такую возможность, если хотите получить трубопровод высокой надежности.

Компрессионные фитинги, кроме двух ключей для монтажа, не требуют ничего. Но эта простота оборачивается снижением качества соединения. Большинство аварийных протечек на металлопластиковых трубопроводах  связано именно с компрессионными фитингами. Поэтому прокладку таких линий следует осуществлять таким образом, чтобы был свободный доступ ко всем стыкам.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Ниже вы узнаете о свойствах изделий перечисленных брендах и отзывах о них.

Valtec

Компания Валтек была основана в Италии в 2002 году. За короткий срок фирма зарекомендовала себя, как надежного поставщика различной сантехнической продукции. В том числе и металлопластиковых труб. Изделия компании пользуются большим спросом. Их допустимо использовать для транспортировки различных сред. Посредством изделий компании можно обустроить трассу с антифризом в качестве носителя. Из трубной продукции этого бренда также допустимо сооружать теплые полы.

Производство продукции компании происходит органосиланидным методом. Рабочий слой характеризуется уровнем сшивки 65%. У наружного слоя этот показатель равен 55%. Данные особенности позволяют сделать трубу более гибкой. Это существенно упрощает установку систем сложной конфигурации.

Прочность клеевого соединения составляет 70 Н/10 мм. Поэтому продукция этого бренда выдерживает даже многократные перепады температуры. Срок службы трубных изделий Валтек составляет пятьдесят лет. Она является одной из самых лучших на рынке.

Henco

Бельгийский производитель, которые считается ведущим поставщиком продукции из металлопластика для создания контуров отопления. Ключевой особенностью бренда является метод производства труб.

Алюминиевую заготовку формируют посредством лазерной сварки. После этого на внешнюю и внутреннюю поверхность наносится высокоплотный полиэтилен. Такой метод позволяет создавать изделия повышенной прочности, которые прекрасно подходят для обустройства отопительных магистралей.

Pex

Если вам необходимо создать отопительный контур с высокими показателями температуры и давления, выбирайте продукцию компании Pex. Технология изготовления этих изделий достаточно сложная. Чтобы создать трехмерные связи, обеспечивающие конечный продукт высокими техническими характеристиками, производитель использует полиэтилен низкого давления и высокой плотности.

Продукция фирмы Pex способна работать при показателе давления двадцать атмосфер и температуры до девяноста пяти градусов. Ее конструкция не допускает попадание воздуха внутрь системы. Производитель также занимается изготовлением фитингов для систем отопления.

Как выполнить соединение пластиковых труб. Металлопластик, ПВХ, ППР, полиэтилен

Для начала давайте разберемся в путанице самых разных материалов. Ведь соединение пластиковых труб с металлическими требует элементарных знаний о том, из каких еще материалов делаются трубы.

Сейчас самые популярные трубы — это трубы из:

• полиэтилена (ПЭ)
• поливинилхлорида (ПВХ)
• полипропилена (ПП)
• из сшитого полиэтилена
• металлопластика (композитные).

Рассмотрим способы их соединения подробнее.

Как соединяются полипропиленовые трубы

Способов соединения всего существует 2:

Что такое фитинги? Это различные муфты, отводы (колена, повороты, уголки с резьбой), заглушки, переходы, тройники… В общем, это деталь для соединения труб.

Фитинги для полиэтиленовых труб

Основное их преимущество — для соединения труб не потребуются какие-либо сложные инструменты (единственное, что понадобится — обжимной ключ, да и он поставляется в комплекте с фитингами). Ручная сборка упрощает процесс монтажа, но уменьшает его скорость (если сравнивать со сваркой).

Способов сварки тоже два: встык и в раструб. При сварке встык концы труб равномерно прогреваются, оплавляются и соединяются торцами. Затем — охлаждение. При сварке раструбом концы труб соединяют при помощи полимерного фитинга.

Соединение металлопластиковых труб

Как это ни печально, соединение труб из металлопластика невозможно произвести с помощью сварки.

Единственный выход в данной ситуации — фитинги, причем не простые, а:

Обжимные восхваляют простоту монтажа.

Пуш-фитинги представляют целый ряд всяческих преимуществ на выбор:

• использование минимума инструментов (калибратор и резак)
• простота монтажа
• быстрота монтажа ( отрезал, откалибровал, вставил трубу, и готово)
• полное исключение ошибки при монтаже
• высокий показатель антикоррозийности
• их возможно разобрать и заменить отдельные части
• надежность уплотнений
• и (ну как же без этого!) экологичность.

Соединение металлопластиковых труб

Оно тоже производится с помощью фитингов, но, есть и одна «фишка» — сварка или так называемая пайка ПВД И ПНД труб. Ее суть — в склеивании элементов под воздействием высоких температур. При полном соответствии технологии получается соединение, которое почти в восемь раз превосходит по прочности поверхность самих труб.

Но для ее проведения необходимо обеспечить несколько условий: достаточное свободное пространство в зоне монтажа пластиковых труб своими руками, одинаковую толщину стенок и марку обеих труб, и, кроме того, у нее есть ограничения в применении: подвижность одной из плетей.

При невозможности проведения такой сварки, можно использовать и электромуфтовую. Особенно она помогает при маленькой площади помещения, в которой нужно провести сварку пластиковых труб. Кроме того, муфты дают возможность соединять как тонкостенные трубы, так и те, у которых толщина стен разная.

Поливинилхлоридные трубы

Они оборудованы специальным раструбом, очень помогающим в монтаже.

Соединение труб ПВХ обычно производится с помощью склеивания.

Вкратце монтаж труб ПВХ выглядит так:

Монтаж системы трубопровода из поливинилхлорида с помощью клея

1. Наружный конец одной трубы и внутреннюю поверхность раструба другой обтачивают шлифовальной шкуркой — для придания им шероховатости, и, как следствие, лучшего сцепления.
2. Обработанные края обезжиривают метиленхлоридом.
3. Наносят клей на всю длину откалиброванного конца трубы и 2/3 длины раструба. Чаще всего применяется клей ГИПК-127, его наносят, очень быстро размазывая равномерным слоем по поверхности мягкими кистями шириной три-четыре сантиметра.
4. На оба соединяемых элемента быстро вводят трубу в муфту (раструб) до упора, затем поворачивают на четверть оборота. На обезжиривание, намазывание клея и соединение трубы должно уйти не более трех минут.
5. Соединяемые элементы прижимают и держат в этом состоянии не меньше минуты. Если все сделано правильно, при склеивании появляется тонкий выдавленный валик клея.

Для полного и равномерного склеивания потребуется несколько часов.

При ошибке, допущенной в процессе монтажа разбирать соединение следует только в первые 5-10 секунд. После этого все поверхности сразу надо очистить обезжиривателем.

Важные характеристики изделий из металлопластика

Для отопления трубу выбирают, опираясь на ее эксплуатационные характеристики. Согласно нормативным документам коммуникации выпускаются с наружным диаметром от 0,16 до 0,63 (*102 ) мм с толщиной стенки два-три миллиметра.

Можно ли металлопластиковую трубу ставить на отопление, зависит от температуры теплоносителя, который используется в доме. Такие изделия выдерживают постоянную нагрузку 95 ºС с допустимым кратковременным повышением до 110 ºС. При минус 40 ºС они замерзают.

Толщина слоя из алюминия металлопластиковых труб отопления составляет 190-300 мкм. Коммуникации характеризуются рабочим давлением в 1 кПа при значении температуры 95 ºС и 2,5 кПа – при 25 ºС. Разрушающим уровнем давления для металлопластиковой трубы на отопление является значение 8,0-9,4 кПа (при 20 ºС). Она не способна пропускать воздух.

Обладая хорошими техническими характеристиками, металлопластиковая труба для отопления имеет возможность сгибаться. Радиус находится в зависимости от диаметра и при изгибе своими руками колеблется от 8 до 12,5 см. При необходимости смены направления коммуникаций в пространстве лучше применять трубогиб. В таком случае радиус составляет от 4,5 до 9,5 см.

Высокая гибкость труб из металлопластика позволяет легко придавать им нужную форму

Теплопроводность трубы для отопления (металлопластиковой) составляет 0,43 Вт/(м*К).
