Стальные панельные радиаторы: виды и определение мощности

Пересчет мощности панельных радиаторов в зависимости от температурного режима

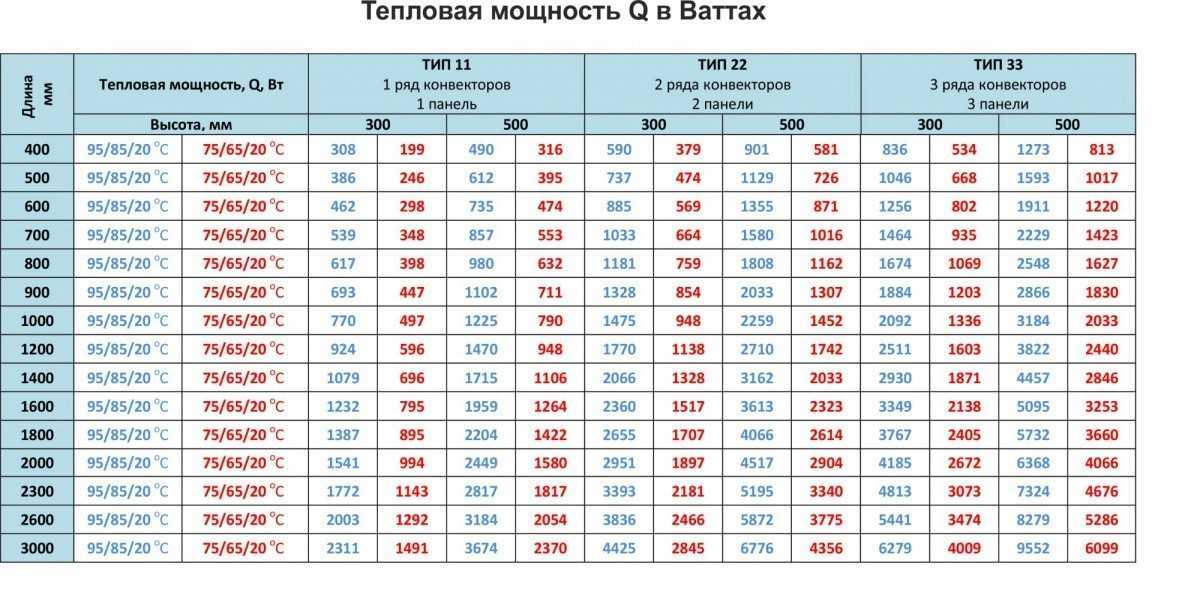

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70 о С, обратки 65 о С, в помещении поддерживается 20 о С). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50 о С.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60 о С, обратки 50 о С, в помещении поддерживается 22 о С). Считаем дельту температур: (60+50)/2-22=33 о С. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22 о С в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

Производители

При покупке стоит учитывать множество особенностей, присущих стальным панельным радиаторам и рейтинг производителей. Одной из главнейших характеристик является производитель, от которого зависит качество сырья и производственная методика, определяющая конечный продукт

Учитывая это, стоит обратить внимание на несколько компаний, имеющих хорошую репутацию

Purmo

Purmo – финская компания с 60-летним стажем.

Продукция фирмы пользуется спросом в Европе и России по ряду причин:

• качественная сборка;
• двойное окрашивание методом электрофореза, которое обеспечивает прочность и долговечность покрытия;
• эстетика изделий, которая вписывается в современные стили дизайна;
• широкий ассортимент;
• возможность применения в одно- и двухтрубных системах;
• длительный гарантийный срок (10 лет).

Kermi

Kermi – немецкий изготовитель, выпускающий стальные радиаторы высочайшего качества, к характерным особенностям которых относятся:

• современный дизайн;
• высокая теплоотдача;
• широкий выбор моделей разных размеров с возможностью нижнего и бокового подключения;
• длительный эксплуатационный срок;
• электростатическая окраска, выполненная при температуре 180 градусов, которая обеспечивает высокую прочность и устойчивость покрытия.

PRADO

PRADO – российская фирма, производящая качественные стальные радиаторы, адаптированные к специфичным условиям работы гидросистем в странах СНГ и имеющие хорошие отзывы. Могут использоваться для одно- и двухтрубного отопления. Материал радиаторов, производство которых осуществляется в России, представляет собой высококачественную сталь толщиной 1.2 мм.

Компания реализует две основные модели:

Classic с боковым подсоединением теплотрассы;

Universal с нижним типом подводки тепла и терморегулирующим клапаном.

Типы стальных батарей

Стальной секционный радиатор

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

• штампованные;
• трубчатые;
• секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

Штампованные панельные модели

Стальные панельные радиаторы

В общем случае технология производства изделий проста.

• Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
• Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
• Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

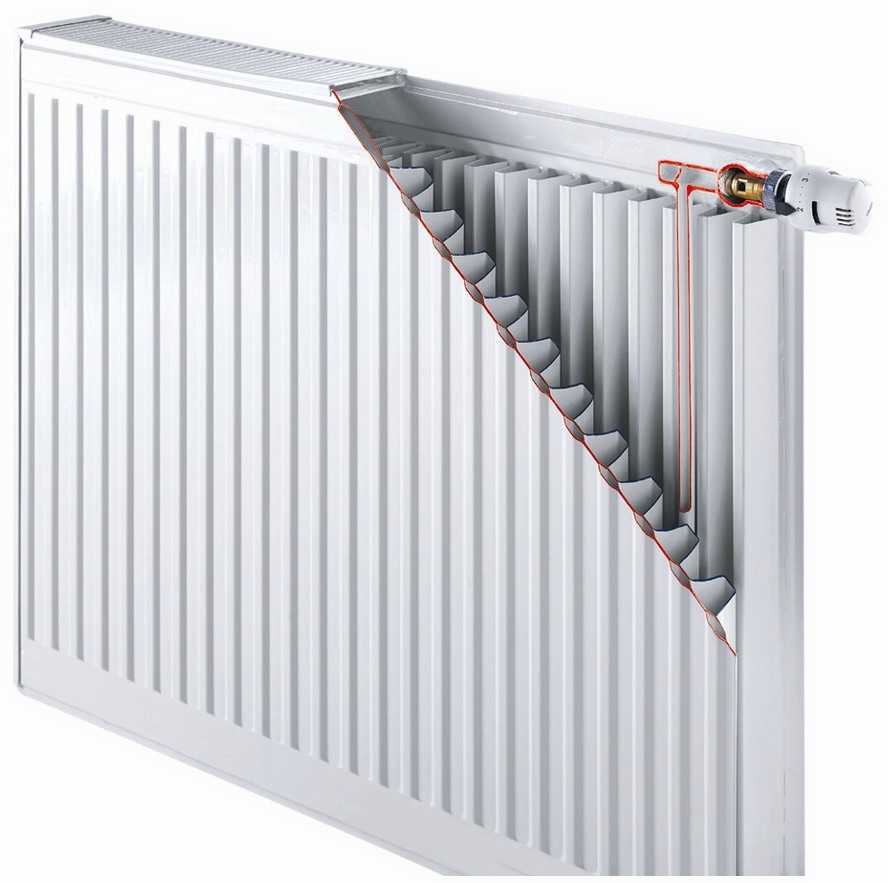

Внутреннее устройство штампованного радиатора

Работает стальной штампованный радиатор на двух принципах:

• излучение в пространство инфракрасных волн (тепла);
• конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

• относительно низкая цена за счёт технологичности и минимума применяемых материалов;
• привлекательный внешний вид, широкий выбор продукции;
• возможность выбора мощности в зависимости от объёма помещения;
• быстрый прогрев после подачи теплоносителя;
• не надо ставить защитный или декоративный экран;
• небольшая масса облегчает транспортировку и монтаж.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Стальная трубчатая батарея

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

• Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
• Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.

Характерные особенности панельных радиаторов

Для панельных стальных радиаторов существует около 1000 типоразмеров. Большинство изделий выпускается с одинаковой высотой 300 – 900 мм, длина может быть в широком диапазоне от 300 мм до 3 м.

Стальные панельные радиаторы выпускаются разных размеров

Благодаря огромному модельному ряду панельных радиаторов нетрудно подобрать прибор с оптимальными параметрами для любого помещения. У ведущих производителей отопительных приборов ассортимент продукции состоит из  сотен  моделей стальных батарей разной высоты, глубины, ширины.

Внешний вид панельного радиатора представляет собой прямоугольную панель, как правило, белого цвета. Конструкция прибора состоит из двух сваренных между собой  листов стали (толщиной — 1,25 мм), имеющих вертикальные каналы, по которым циркулирует  теплоноситель. Чтобы увеличить нагреваемую поверхность, и, соответственно, повысить теплоотдачу, к панелям с тыльной стороны привариваются П-образные стальные рёбра.

Недостатками стальных панельных батарей являются подверженность коррозии, чувствительность к гидравлическим ударам, невозможность их применения при высоком давлении — эти все свойства необходимо учитывать, если радиаторы устанавливать в системе центрального отопления. В  центральных отопленных системах используются теплоносители сомнительного качества, что существенно влияет на состояние стальных батарей, не редкость там и сильные скачки давления. Но кроме того, давление в центральной системе отопления иногда превышает 25 атм, а стальные радиаторы не рассчитаны на столь высокое давление. Панельные радиаторы работают в отопительных системах с давлением до 15 атм (их оптимальное рабочее давление – до 10 атм).

Отличительными характеристиками  панельных радиаторов является:

• хорошая теплоотдача,
• удобство в эксплуатации,
• низкая стоимость,
• привлекательный современный дизайн.

Преимуществом панельных батарей,  по сравнению с секционными,  можно считать цельность их конструкции,  а также  отсутствие  ниппельных соединений с прокладками. Эта особенность конструкции  панельных радиаторов обеспечивает возможность их изготовления  разной длины и ширины.

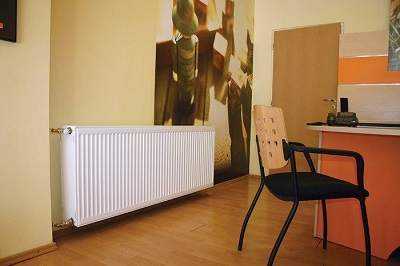

Панельные радиаторы имеют стильный вид и прекрасно вписываются в интерьер помещения

Размеры алюминиевых батарей

В советское время «крылатый металл» почти не использовался в производстве металлоконструкций и бытовых приборов из-за его дефицита, радиаторы из алюминия появившись лишь в 90-е годы. Поэтому, они характерны большим разнообразием размеров. Самые распространённые размеры: 80х100х585 мм.

Теплоотдача составляет до 200 Ватт на одну секцию радиатора. Рабочее давление теплоносителя в системе — 16 атмосфер. Низкие алюминиевые радиаторы представлены широким спектром размерностей: от 150 до 400 мм. Самые распространённые — 40х200х180 мм.

Как видим, малая длина и высота секции компенсируется высокой глубиной, которая почти вдвое превышает показатели на радиаторах советского стандарте. Это позволяет радиаторам «низкого» формата иметь весьма вариативную теплоотдачу — от 50 до 180 Ватт на секцию. Рабочее давление — 16-24 атм.

Производители

Панельные радиаторы, выполненные из стали, представлены на рынке моделями различных производителей. Имеются как отечественные, так и импортные товары. Следующие компании производят радиаторы стальные панельные:

Kermi (Германия);

Buderus (Германия);

«Корадо» (Чехия);

DeLonghi (Италия);

PURMO (Финляндия).

Панельные стальные радиаторы – прекрасный выбор для автономной системы отопления. Они позволят качественно и быстро обогреть помещение. Благодаря своей конструкции они обладают высоким коэффициенто полезного дейтвия, могут работать с теплоносителем практически любого качества, потребляют незначительное количество энергии и при этом не выделяют вредных и опасных веществ, то есть экологически безопасны.

Методики расчета батарей отопления

Для стандартных помещений расчет батареи отопления для комнаты по СНиП давно сделан, поэтому в квартирах многоквартирных домов отопительные приборы установлены исходя из рассчитанных мощностей. Конечно, существуют поправочные коэффициенты, учитывающие «нестандартность» помещения, например комната с выходом на балкон и большие окна или угловая комната с большими потерями тепла через наружные стены.

Существуют формулы позволяющие сделать расчет тепловой мощности батареи отопления, но в принципе это формула в которой собраны поправочные коэффициенты. Другой метод – использование электронного прибора для определения реальных потерь тепла. Такой прибор называется тепловизор и с его помощью определяются фактические потери тепла и места поглощающие его наиболее активно. Польза двойная, ведь можно устранить причины вызывающие утечку тепла.

Как сделать расчет батарей по площади

Один из самых доступных и простых способов сделать расчет батарей отопления на площадь квартиры заключается в следующем. Известна площадь комнаты, а если не известна, то ее легко можно измерить. Нормы тепла регламентируются СНиП, который определяет, сколько ватт отопления на квадратный метр должно обеспечить отопление.

Например, для средних широт на отопление 1 кв. метра достаточно 60 — 100 Вт, а в высоких широтах за 60 параллелью уже требуется не менее 150 – 200 Вт. Применив эти нормы легко подобрать радиаторы отопления расчет по площади рекомендуется делать исходя из максимальных значений норм СНиП для создания небольшого запаса мощности.

Тепловая мощность каждой секции известна из паспорта батареи, поэтому разделив суммарную мощность на отдаваемую мощность секцией, получим расчетное количество секций. Полученное число округляется до ближайшего значения. Не удивительно, что такая простая система имеет недостатки, ведь совершенно не учитывается высота потолков, материал стен (кирпич, панели, утепление), поэтому расчет требует корректировки.

Как рассчитать батарею отопления по объему

Уточненный расчет теплоотдачи радиатора батарей отопления, для создания комфортных условий в жилье, учитывает объем помещения. При этом расчете используется значение теплового потока конкретного типа батареи Qном, которое указано в паспорте. Qпом определено СНиП и составляет, например, для панельного дома 0,041 кВт, для кирпичного дома среднее значение 0,034 кВт.

Формула расчета проста: N = Qпом x V/ Qном. В этой формуле: N – число секций батареи; V – объем помещения в кв. метрах.

Если возникла необходимость, и не известно, как рассчитать батареи отопления для своего дома, то можно использовать любую методику. При этом нужно учитывать, что тепловая отдача чугунного радиатора и биметаллического приблизительно равны и лежат в пределах 100 – 200 ватт. С помощью этой формулы можно решить и обратную задачу. Имеются радиаторы отопления как рассчитать площадь, которую они могут обогреть. Просто, но формула примет несколько иной вид – V = Qном х N/Qпом. Полученный результат – объем помещения, который может обогреть батарея.

Как корректировать результаты расчетов по высоте

Если сделан подбор радиаторов отопления по площади помещения, то в зависимости от высоты потолков может появиться значительная ошибка. Стандартной высотой потолков считается высота равная 2 метра 70 сантиметров. Поправочный коэффициент вычисляется делением реальной высоты помещения на стандартную высоту 270 см. Если высота потолков будет равна 3 метрам, то делением 300/270 = 1,11. Значит, полученные значения необходимой тепловой мощности нужно умножить на 1,11. Так корректируется расчет радиаторов для помещений различной высоты.

Корректировка расчетов от места расположения батарей

Проблемным местом считается расположение батарей у окна. Если ширина батареи меньше 70% оконного проема, то изменение направления конвекционных потоков приводит к запотеванию окон и неравномерному нагреву воздуха в комнате. Конечно, потребуются более широкие радиаторные батареи отопления цена естественно будет выше, но в этом случае экономить нельзя.

Для улучшения теплоотдачи между стеной и батареей устанавливаются тепловые экраны, которые направляют тепло в помещение.

Поправочные коэффициенты зависят от размеров и места расположения батареи в нише окна. Их величины колеблются от 0,9 при установке батареи с экраном и коротким подоконником до 1,12, если подоконник закрывает батарею сверху, а батарея закрыта декоративным экраном. Декоративный экран улучшает интерьер помещения, но площадь отопления чугунного радиатора в таком случае несколько снижается.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

Выбор

Выбор стальных батарей для отопления дома сегодня достаточно разнообразный. Это, возможно, приведет к растерянности из-за обилия форм и размеров радиаторов, а с другой стороны есть всегда из чего выбрать.

На что обратить внимание при покупке, прежде всего, выбирая стальные радиаторы отопления:

1. На марку завода производителя.
2. На размер. Их сегодня великое множество.
3. Цвет. Удачный цвет позволит легко вписаться в интерьер комнаты.
4. Стоимость. Зачем переплачивать, если, возможно найти такого же качества, но по сходной цене.
5. Фантазию дизайнера.

Стальные радиаторы для отопления пришли на смену давно используемым чугунным батареям и отнимают у них позиции лидера, становясь самыми популярными.

Конструкция устройства

Как выглядит конструкция устройства стальной батареи отопления? Стальной радиатор для обогрева, представленный прямоугольной панелью, сделанной из двух стальных пластин. Листовые пластины сварены лазерной сваркой, внутри есть каналы для жидкости.

Стальной радиатор в разрезе

Не советуют ставить стальные батареи в зданиях, с довольно высоким уровнем влажности воздуха, следовательно, он не подойдет и в ванную комнату.

Сегодня их, возможно, найти в зданиях, расположенных за городом, офисах, небольших магазинах. Этому способствует не большая цена стальных радиаторов, привлекательный дизайн батареи.

Определяясь с выбором завода производителя радиаторов, выясните, который способ изготовления был использован в создании понравившейся модели. Техника производства батарей включает непосредственное создание аппарата, окрашивание, сборку, упаковывание для поступления на склад или в магазины для дальнейшей продажи.

На цену отопительного аппарата влияет степень параметров мощности и заданный размер. Случается, что радиаторы, с совершенно одинаковыми техническими данными, имеют разную стоимость. Цена радиаторов, в данном случае, определена степенью известности марки производителя, рекламы самого изделия. Следовательно, не спешите и подумайте, стоит ли переплачивать

Обратите внимание, что аппараты, произведенные на родине, стоят дешевле, чем привезенные из стран Европы, почти не отличаясь от них по качеству и размерами

Популярные модели радиаторов

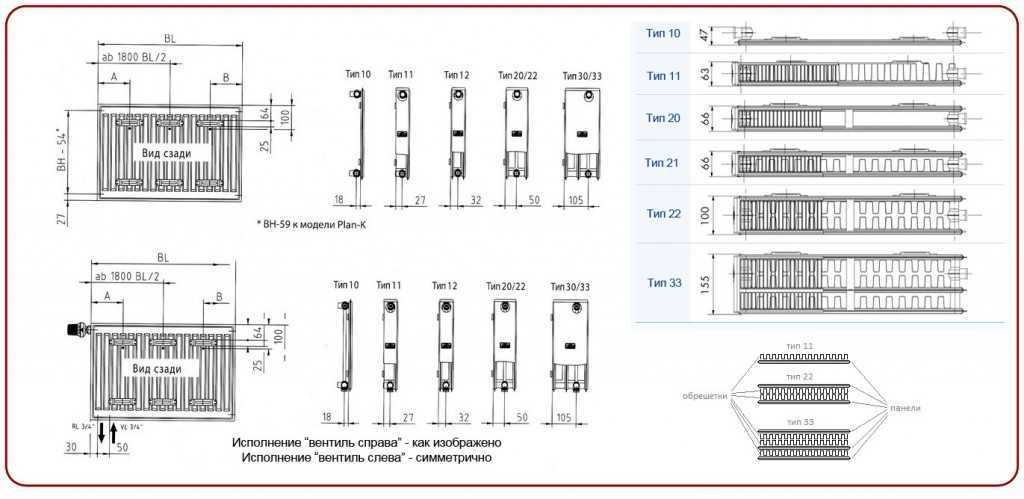

Сегодня самыми популярными моделями считаются четыре вида радиаторов из стали:

• тип 11 К. Он представлен одной греющей панелью и одной конвективной решеткой.
• тип 21 К. В разрезе видно, что состоит из двух греющих панелей и одной решетки.
• тип 22 К. Немного усложнен добавлением второй конвективной решетки, число панелей остается все тем же.
• тип 33 К. Наиболее толстая модель. Составляют ее три греющие панели и столько же конвективных решеток.

Размеры стальных радиаторов

Чтобы выбрать правильно радиатор из стали, которое лучше всего подойдет к той комнате, где оно должно размещаться, надо обратить внимание на следующее:

Обогрев всей комнаты, будет он равномерным или нет, зависит от того, как глубоко, высоко или низко расположить обогревательный прибор.
Надо поставить на устройство развоздушник, чтобы иметь возможность выпускать лишний воздух при необходимости. Желательно оснастить радиатор кранами, чтобы прерывать подачу воды

Эти краны будут очень нужны при возникшей аварийной ситуации.

Устанавливая радиатор обогрева под окном, обратите внимание на размеры. Ширина проема окна должна быть не больше тридцати процентов по сравнению с шириной устройства.
Сегодня выбирают радиаторы, оснащенные терморегулятором

Это удобно и практично. Всегда есть возможность подобрать нужную температуру в помещении. Например, если на улице тепло, температуру в здании уменьшить. Терморегулятор бывает автоматическим, ручным.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

• двойная рама – 1,27;
• стеклопакет двойной – 1,0;
• стеклопакет тройной – 0,85.

К2 – теплоизоляция стен

• низкая – 1,27;
• кладка в 2 кирпича + теплоизоляция – 1,0;
• высокое качество – 0,85.

К3 – S_окон/S_пола

• 0,5 – 1,2;
• 0,33 – 1,0;
• 0,1 – 0,8.

К4 – средняя температура зимой в помещении, градусов

• 35 — 1,5;
• 20 – 1,1;
• 10 – 0,7.

К5 – количество наружных стен

• 1 – 1,1;
• 2 – 1,2;
• 3 – 1,3;
• 4 – 1,4.

К6 – помещение над комнатой

• холодный чердак – 1,0;
• мансарда – 0,8.

К7 – высота потолков, м

• 2,5 – 1,0;
• 3 – 1,05;
• 3,5 – 1,1.

Окончательный результат делят на теплоотдачу одной секции радиатора. Частное округляют до целого числа в большую сторону (10,4 – 11 секций).

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

• 10-тип. Одна отопительная панель без конвекторов и кожуха.
• 11-тип. В этой модели просто добавляется конвектор.
• 20-тип. Две водопроводящих пластины без П-образного конвектора.
• 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
• 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

• Низкая стоимость в сравнении с биметаллическими.
• Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
• Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

• Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
• Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
• Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
• Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

• Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
• Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Технико-эксплуатационные характеристики

Все базовые параметры радиатора указаны в паспорте отопительного прибора.

Чтобы не ошибиться с выбором, необходимо понимать значение следующих характеристик:

• теплоотдача;
• рабочее давление и температура;
• межосевое расстояние;
• габариты;
• емкость, вес секции.

Тепловая мощность. Параметр указывает на количество тепла, переданного от батареи в атмосферу помещения при заданной температуре теплоносителя (+70°С). Показатель измеряется в Вт.

Среднее значение теплоотдачи композитного радиатора 140-190 Вт. Разбег значений объясняется габаритами секции и особенностями исполнения приборов разных производителей

Исходя из тепловой мощности одной секции, производится расчет требуемой производительности батареи для всей комнаты.

Показатели рабочей среды. Максимальное давление теплоносителя зависит от толщины стального сердечника. Выбор прочности – на усмотрение производителя. Значение параметра колеблется от 15 до 35 бар и определяется исходя из условий эксплуатации батареи.

Немаловажная характеристика – граничная температура теплоносителя. Все полноценные биметаллы способны выдерживать +90°С. Некоторые производители заявляют о более высокой термической стойкости.

Максимальная температура, заявленная в паспорте оборудования разных торговых позиций: Global Style – 110°С, Tenrad – 120°С, Альтермо – 130°С, Grandini – 120°C

Габариты радиатора. Размерные характеристики включают следующие параметры:

1. Межосевое расстояние – «пробег» между осями горизонтальных коллекторов. Стандартная величина – 20-80 см. Вертикально ориентированные модели с увеличенным межосевым расстоянием используют, если планировка комнаты не подходит для установки горизонтальных радиаторов.
2. Геометрические параметры определяют высоту, ширину, глубину секции. Общая высота радиатора зачастую превосходит межосевой диапазон на 6-8 см. Традиционная ширина ребер биметаллических моделей – 80 мм.

Глубина секции составляет 75-100 мм. Некоторые производители кроме внешних панелей добавляют в конструкцию параллельные ребра для повышения эффективности обогрева за счет конвекционных потоков.

Габаритные размеры: a – высота секции, b –расстояние между горизонтальными осями, с – глубина батареи, d – ширина одной секции. Самые ходовые изделия с высотой сердечника в 35 см, 50 см

Объем и масса. В биметаллических модификациях теплоноситель циркулирует по сердечнику круглого сечения в отличие от алюминиевых собратьев с теплопроводом овального сечения. Емкость одной секции биметалла меньше объема алюминиевой секции при одинаковых типоразмерах.

Например, в конвекторах с межосевым диапазоном в 500 мм наполненность теплоносителем составляет порядка 0,2-0,38 л, при высоте сердечника в 350 мм – 0,15-0,25 л.

Вес стандартной биметаллической батареи габаритами 580/80/80 мм (высота/ширина/глубина соответственно) и межосевым расстоянием 50 см составляет 1,8-2 кг. Меньшая масса – один из признаков полубиметалла.
