Газобаллонное отопление дома

Выбор места хранения газовых баллонов

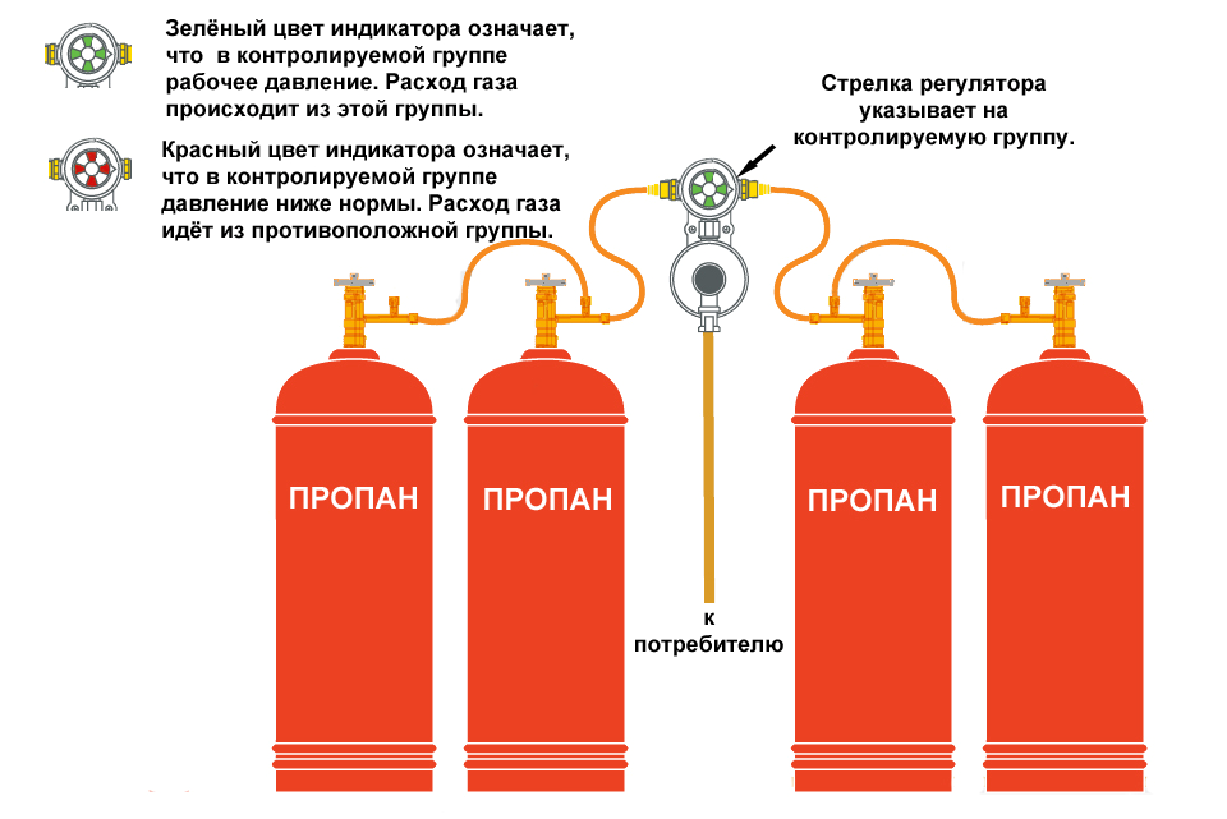

Схема подключения баллонов

Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.

Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.

Редуктор для баллонов

Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:

• Общая площадь дома;
• Тепловые потери в здании;
• Минимальная температура зимой.

Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.

Отдельное помещение для баллонов

Хранение газовых баллонов в доме

Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.

Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:

• В помещении не должны храниться горючие или смазочные материалы;
• Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
• Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
• Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.

Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.

Требования к шкафу для хранения газовых баллонов

Хранение баллонов в шкафах

Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.

Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:

• Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
• Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
• Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
• Наличие оповещающих табличек и надписей.

На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.

Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:

• Минимальное расстояние от дверей и окон должно составлять 5 м;
• Стена, к которой будет примыкать шкаф, делается из негорючих материалов.

Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

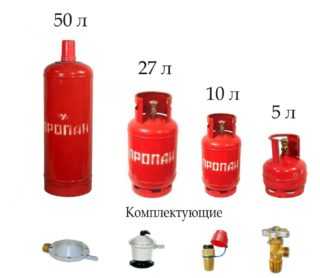

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными — емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 — 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

• газовый котел, оснащённый форсунками;
• редуктор, отвечающий за преобразование и поддержание давления;
• рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
• запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 — 4 раза, и составляет не более 10 — 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Газ для генератора: дешевле, чем бензин, но всё равно дорого

То же самое касается использования газа для электроснабжения. Конечно, газовый генератор в работе обходится дешевле бензинового, но всё равно потребляет немало топлива. Когда вы подключаете генератор к газопроводу, это одно, а когда вы используете его с баллоном, газа опять-таки надолго не хватит.

Те, кто пользовался генераторами на газу, говорят, что при нагрузке до киловатта генератор потребляет 1,2-1,5 кг газа в час. То есть 50 литрового резервуара на сутки непрерывной работы, скорее всего, не хватит.

Если у вас генератор на газу, одним баллоном вам тоже не обойтись

Поэтому этот вариант можно рассматривать как вынужденную краткосрочную меру — пропал свет, а нужно срочно зарядить аккумулятор, включить холодильник и т. д. Постоянное использование газового генератора на сжиженном газе затратно, как и в случае с нагревательными приборами. Однако, если уж у вас возникла потребность в приобретении генератора (частые отключения света в вашем посёлке), то есть смысл обзавестись газовым вместо бензинового или дизельного.

Лучшие газовые котлы для отопления дома (Квартиры). ТОП-22: Рейтинг 2022 +Отзывы

Особенности работы зимой

Утепление шкафа для газового баллона

Напольные или настенные емкости с газом лучше хранить в утепленных шкафах в зимний период. При этом сами баллоны нельзя нагревать или утеплять, их можно располагать внутри отдельных сооружений с минимальным обогревом. Нельзя хранить пустые баллоны, полные разрешается ставить не менее чем на 10 метров от ближайшего жилого помещения. Перед проведением расчетов нужно учесть, что в зимний период затраты на потребление энергии сильно возрастают, а летом снижаются.

Осенью рекомендуется предварительно сделать запас топлива и собрать специальный стеллаж для хранения емкостей вне дома. Стеллаж утепляют и размещают баллоны в горизонтальном положении.

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства.
Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

1. Дома жилые одноквартирные, No 31-02/2001.
2. Газоснабжение, No 2.04.08/87.
3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
4. Пожарная безопасность зданий и сооружений, No 21-01/97.
5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Как подключить баллон к котлу?

Для сборки системы обогрева на газовых баллонах необходимо следующее оборудование:

• газовый котел со специальной горелкой для сжиженного топлива;
• газовые баллоны;
• редукторы;
• рампа для подключения нескольких емкостей;
• запорная арматура;
• трубы и шланги для соединения системы.

В качестве генератора тепла, как правило, применяется газовый котел с водяным контуром. Причем специальной модели котла не требуется, можно просто заменить горелку или форсунки. Мощность обогревающего приспособления подбирается в соответствии с площадью помещения, а вот КПД прибора должно быть, как можно выше. Отличным выбором станет газовый конденсационный котел.

Сосуды можно располагать только в горизонтальном положении. Короб из металла лучше разместить на северной стороне участка в затененном месте.

Для правильного и эффективного функционирования котла его нужно одновременно подключить к 4-5 баллонам. Чтобы обустроить газопровод потребуется трубка с толщиной стенок от 2 мм. В месте ее монтажа в стену устанавливается гильза, диаметр которой на 20-30 мм больше сечения трубки. Пространство между гильзой и трубой заполняется монтажной пеной.

Баллоны подключаются к системе через редуктор, который преобразует жидкость обратно в газообразное состояние. Сделать это можно в двух вариантах: один редуктор на все сосуды или на каждый баллон по одному регулятору давления. Исполнение второго варианта обеспечивает полную безопасность, хоть и обходится дороже.

Чтобы увеличить интервал заправок емкостей, лучше подключить к котлу сразу несколько сосудов через рампу, которая разделить баллоны на основную связку и запасную. Сначала газ будет поступать из основной группы емкостей, а когда топливо закончится, котел переключится на запасную связку. Когда главная связка будет обновлена, то обогреватель снова подключится к основной группе.

При сборке и монтаже оборудования, труб и шлангов, все соединения, разъемы и фитинги необходимо проверить на отсутствии утечки газа при помощи обычного намыливания.

Приобретение

Первым делом встаёт вопрос о том какой баллон лучше использовать

Некоторые до сих пор пользуются старыми стальными резервуарами советского образца. Либо потому, что они достались по наследству от бабушки, либо потому что купить такой баллон можно за копейки или вообще выменять у соседа дяди Васи. Но держать такого монстра в доме не стоит.

И не только из эстетических соображений. Любой металл, как известно, подвержен коррозии, а если баллону уже лет тридцать-сорок, сами понимаете, никто не поручится за его надёжность.

Таким раритетам место на свалке или в музее, а не в доме, где живут люди

В некоторых государствах бывшего СССР, например, в Латвии, их использование вообще запрещено либо допускается после обязательной проверки и сертификации. Поэтому мы советуем отказаться от использования таких баллонов и заменить их современными более безопасными аналогами.

Алыча: посадка и уход, размножение, описание лучших сортов для Подмосковья и других регионов | (Фото & Видео) +Отзывы

Газ для обогрева: плюсы и минусы

Газовый котел подключен к баллонам

Газовые котлы сейчас используются повсеместно, поскольку они проще и удобней, чем твердотопливные, и дешевле в эксплуатации, чем электрические. Но это там, где есть централизованное газоснабжение. А как же быть в нашем случае?

Основные вопросы, которые возникают у любого дачника, задумавшегося о системе отопления на сжиженном газе:

• Можно ли эффективно отопить дом, запитав котёл от баллона?
• Как долго сможет работать котёл на одном баллоне?

Давайте разбираться.

Итак, сколько газа находится в баллоне?

• Баллон объемом 50 литров. В баллоне находится 21,5 кг газа*.
• 27 литров — 11,4 кг*.
• 12 литров — 5,3 кг*.
• 5 литров — 2,3 кг*.

*Данные взяты с маркировки на баллонах. В реальности цифры могут отличаться.

Сколько баллонов потребуется для непрерывной стабильной работы газового котла?

• Усреднённый расход газа для котла – 15 литров в сутки на 100 кв.м. отапливаемой площади.
• В один 50 литровый бак помещается около 22 килограмм газа, что соответствует примерно 35-42 литрам.
• То есть одного такого резервуара хватит на двое суток.

Постоянно использовать сжиженный газ для отопления имеет смысл только в том случае, если у вас рядом заправка или же есть несколько заправленных ёмкостей в запасе.

Для длительной бесперебойной работы отопительного котла вам понадобится целая батарея газовых баллонов

Кроме того, баллоны в любом случае придётся возить на заправку, а это дополнительные расходы на бензин плюс потраченное время.

Поэтому отопление на сжиженном газе может иметь смысл в следующих случаях:

• Небольшая отапливаемая площадь дома и дом хорошо утеплён, что позволит свести расход газа к минимуму
• В ближайшей перспективе ваш дачный поселок планируют газифицировать, поэтому использование сжиженного газа мера временная
• Газовое отопление используется незначительное количество времени и работает в связке с другим отопительным оборудованием
• У вас есть доступ к очень дешёвому, а лучше вообще бесплатному газу, что, разумеется, крайне маловероятно

По большому счёту, использовать баллонный газ для отопления имеет смысл только эпизодически: вы приехали на дачу, в доме холодно, колоть дрова нет времени или просто лень, а помещение нужно прогреть. Но в этом случае установка газового котла нецелесообразна.

Если в холодное время года заезды на дачу происходят нечасто, можно приобрести и установить в помещении газовые обогреватели. Согреться можно будет буквально за пару минут. При этом сэкономите на монтаже системы отопления и топливе.

Если ваши поездки на дачу нерегулярны, а, кроме того, у вас есть неотапливаемый гараж, купите портативный (мобильный) газовый обогреватель. Его можно легко перемещать по дому, перевозить на машине, установить в любом помещении и быстро повысить в нём температуру воздуха до комфортной. Баллон для газа размещается внутри такого обогревателя и накрывается защитным кожухом.

Из чего лучше строить баню: блоков, кирпича, бревен, бруса и других материалов ? Обзор и рекомендации (70 Фото & Видео) +Отзывы

Современные отопительные котлы на дровах

Традиционные твердотопливные котлы, работающие на дровах, считаются самыми известными среди аналогичных устройств. Они имеют обычную конструкцию из топочной камеры большого объема и чугунного теплообменного аппарата.

Их основными преимуществами являются простой тепловой цикл работы и энергетическая независимость. Можно также подключить газовый котел к баллону с пропаном, если дополнительным топливом будет выступать сжиженный газ, а в комплекте к твердотопливному котлу будет находиться специальная горелка для газа или даже масла, когда потребуется отрабатывать отходы ГСМ.

Пиролизные твердотопливные отопительные агрегаты — предназначены для работы на дровах преимущественно твердых пород. Такие источники отопления укомплектованы двумя камерами сгорания, в первой протекает первичное горение с дефицитом кислорода, который запускает процесс пиролиза с генерацией газа. Во второй пиролизный газ догорает, что повышает КПД котла до 90% и время работы на одной засыпке до 8 часов.

Дровяные котлы длительного горения — предназначены для работы на любом пиломатериале, время работы с одной загрузкой топлива от 12 часов до нескольких дней.

Подобный эффект достигается за счет специальной камеры сгорания, в которой организован процесс верхнего горения, в результате чего дрова медленно тлеют. Продлевает время работы большой топочный объем, способный загрузить порядка 50 кг дров.

Перенастраиваем напольный теплогенератор

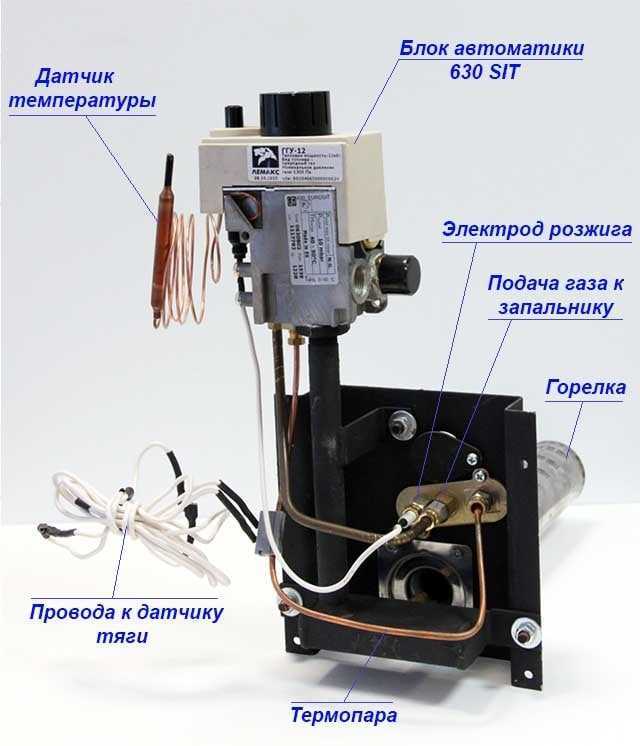

Энергонезависимые котлы типа АОГВ, оснащенные автоматикой серии 630 SIT и 710 MiniSIT, переводятся на сжиженный газ аналогично настенным «собратьям». Переход делается в 2 этапа – установка новых жиклеров и последующая регулировка давления.

Горелка на большинстве агрегатов снимается вместе с монтажной пластиной и автоматикой безопасности

Разборку и демонтаж горелки мы рассматривать не будем – данная тема подробно раскрыта в публикации о чистке газовых отопителей. Поставьте форсунки из комплекта для сжиженного газа и переходите к настройке:

1. Снимите верхнюю пластиковую крышку с клапана 630 SIT. На правом торце найдите винт регулировки давления топлива, подаваемого на основную горелку.
2. На левом торце блока автоматики располагаются 2 штуцера. Подсоедините манометр к верхнему патрубку, предварительно выкрутив заглушку.
3. Разожгите котел и выведите горелку в максимальный режим, установив шайбу управления мощностью на цифру «7».
4. Вращая винт по часовой стрелке, увеличьте давление пропановой смеси до нужного значения (обычно – 26—28 мБар).

Пламя запальника регулируется малым винтом, расположенным на верхней плоскости автоматики (смотри фото). Уменьшите интенсивность горения, но не переусердствуйте, иначе фитиль станет гаснуть от порывов ветра из дымохода. Аналогичным образом настраивается давление в газовых конвекторах, укомплектованных клапанами 710 MiniSIT и 630 SIT.

Заправка емкостей газом

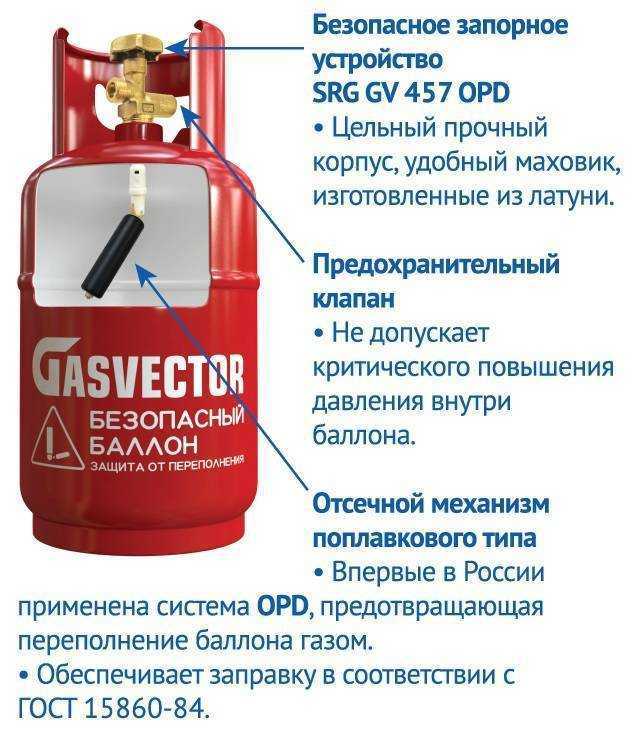

Все баллоны заправляют на 85%, чтобы не произошло взрыва

Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Особенности отопления сжиженным газом

Владелец системы отопления на сжиженном газе вынужден следить, не заканчивается ли топливо в подключенной к котлу емкости. Эту особенность некоторые сочтут неудобством, но зато такая отопительная система может быть автономной и не зависеть от проблем с центральным газоснабжением. Нужно только регулярно производить замену газовых баллонов или сразу закачать достаточное количество газа в подземное хранилище.

Использование газовых баллонов в отоплении

Для удобства использования газовые баллоны соединяют в единую батарею

Вариант отопления дома сжиженным газом в 50-литровых баллонах как нельзя лучше подходит для дачных домиков и небольших коттеджей. Чтобы не приходилось каждые два дня отключать пустой баллон и подключать на его место полный, можно объединить сразу несколько баллонов в батарею. Для этого используют арматуру GOK. Если домовладелец монтирует отопление на сжиженном газе своими руками, он вправе без проекта установить батарею не более чем из 3-х баллонов. На большее их количество потребуется проект.

Устанавливают газовые баллоны не в помещении, а в металлическом шкафу с внешней стороны дома. В зимнее время нередки случаи уменьшения подачи газа через редуктор из-за того, что частично замерзает содержащийся в баллонах конденсат.

Газгольдер для отопления дома

Заправлять газгольдер лучше заблаговременно, когда погодные условия позволяют машине подъехать к дому

Использовать баллоны удобно, когда расход газа не слишком большой, а служба их доставки действует бесперебойно. В иных случаях рациональнее будет приобрести и установить газгольдер — большую подземную емкость для хранения СУГ, которую придется заправлять газом только 2–3 раза в год. Объем газгольдера может быть от 3 до 10 кубометров, его выбирают в соответствии с мощностью отопительной системы.

Подземный газгольдер разрешено размещать не ближе 10 м от жилого дома, а со стороны дороги к нему должен быть доступ для подъезда автомобиля-заправщика.

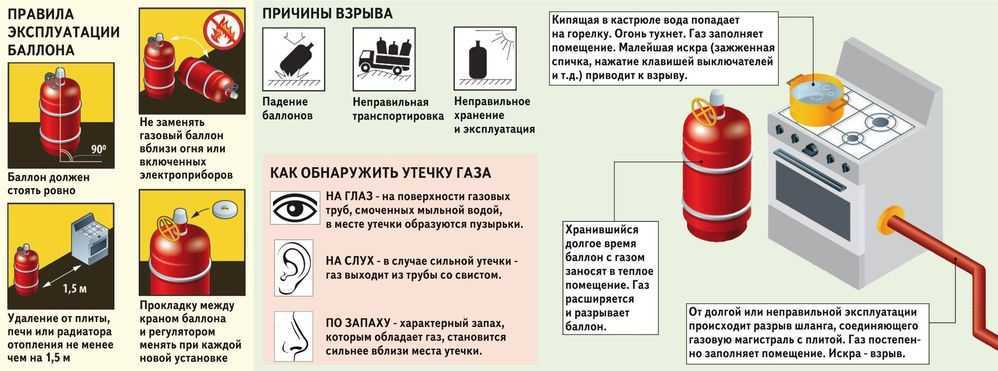

Техника безопасности при работе с газовыми баллонами

Отопление пропаном требует соблюдения жестких мер безопасности. Кроме того, что нельзя ставить баллоны ближе 2-х метров от котла, не допускать попадания прямых лучей и перегревания. Еще недопустимо:

1. В случае замерзания применять для прогревания баллонов открытый огонь. Вообще, огонь и емкости с газом – это взрывоопасное сочетание, поэтому если произошло случайное возгорание, тару с топливом следует убирать в первую очередь.
2. При обустройстве помещения под баллоны необходимо позаботиться, чтобы рядом с помещением не было погреба, подвала. Газ не имеет запаха, но обладает физическим свойством опускаться вниз. Таким образом, человек, спустившийся в погреб, может отравиться. Также при незаметной утечке газа большие скопления топлива в погребе приведут к взрыву.
3. Для минимизации рисков возгорания в систему нужно установить счетчик утечки газа.
4. Хранить пустые баллоны в доме категорически запрещено. Склад с полными емкостями должен располагаться не ближе, чем в 10 метрах от жилого строения.

Выбор оборудования

Очень важно выбрать горелку, которая предназначена специально для отопления сжиженным газом. В своем выборе стоит остановиться на горелках с мощностью от 10 кВт до 20 кВт, в зависимости от площади обогрева

Необходимо подобрать и подходящий редуктор. Оптимальный вариант — это редуктор, расход которого в 1,802 куб. м. газа за 1 час.
