Отопление в частном доме – важнейшая часть комфортной и безопасной жизни хозяев. Монтаж системы должен проходить согласно нормативным документам. Они регламентируют введение в эксплуатацию всех составляющих отопления. Сама система включает целый комплекс компонентов.

Отвечает наш эксперт: сколько стоит монтаж отопления на сегодняшний день?

Трубопроводная арматура (запорная)

Запорное оборудование – подразделение трубопроводной арматуры. Этот элемент ответственен за обслуживание отопительной системы в доме и включает в себя такие составные части:

После того как все комплектующие собраны, можно приступать к числовым расчетам. Эта часть работы при монтаже оборудования самая ответственная.

Вычисление необходимой мощности котла и расчёт отопительной системы

Каждое здание имеет определённую площадь, соответственно требует конкретное количество тепла.

Есть два способа вычисления этой величины.

Большинство владельцев частных домов стараются прибегнуть к консультации поставщиков отопительных элементов. Обычно они советуют определять необходимое количество тепла при помощи самого простого расчёта. Для этого площадь всего дома в метрах квадратных умножают на 100 Вт. Так, для небольшого дома с площадью 50 квадратных метров, требуемая мощность будет составлять 5 киловатт. Погрешность при таком расчёте значительная, так как в нём не учитывается количество окон в каждой комнате и контакт стен с улицей.

Более точный расчёт должен базироваться на таких важных нюансах:

• Способ умножения 100 Вт на площадь комнаты актуален только для комнат, которые имеют 1 стену, контактирующую с улицей и не более 1 оконного проёма.
• Площадь комнат, имеющих 2 стены, контактирующих с улицей, умножается на 120 Вт. А если в такой комнате более 2 окон, умножать нужно на 130 Вт.

Вычисления нужно начинать с нескольких шагов:

1. Замер дома.
2. Замер всех стен и простенков.
3. Выяснение толщины стен, кровли и полов. Определение материала, из которого возведён дом.

Расчёт термического сопротивления производится по таким формулам:

Использовать формулу, приведённую на рисунке, стоит для каждой из комнат. После получения числовых результатов по каждому помещению их необходимо суммировать, без учёта внутренних перегородок.

Какой схеме разводки стоит отдавать предпочтение?

Выбор схемы зависит непосредственно от характера жилья, в котором планируется обустройство отопления

Особое внимание необходимо уделять типу чердака и наличию подвальных помещений

План по реализации водяного отопление дома в несколько этажей разрабатывается с учетом места расположения обогревательного агрегата. Лишь после определения зоны для его монтажа можно приступать к расчетам выгодного размещения прочих элементов: труб для подводки и отвода теплоносителя, стояков, радиаторов.

Обычно радиаторы располагают непосредственно под оконными проемами. Только в таком случае можно избежать запотевания стекол за счет обогрева внутренней поверхности оконных рам.

В процессе разработки проекта по отоплению дома стоит постараться минимизировать количество изгибов и продолжительных участков трубопровода. В противном случае может происходить замедление циркуляции теплоносителя, что ухудшит показатели эффективности работы системы. Лучше, чтобы выбранная схема предполагала размещение отопительного котла ниже горизонтального центра радиаторов.

От того, какая именно разводка будет выбрана для отопления жилья, будет зависеть не только расход труб, но также скорость и объемы выполняемых работ. Выбор отразится на эффективности отопления всего строения и возможности качественного обогрева отдельных помещений. В значительной мере возможность реализации того или иного проекта зависит от потребностей владельца дома и количества доступных средств.

При крайне ограниченном бюджете предпочтение стоит отдавать монтажу однотрубного отопления. Если же есть возможность сильно не экономить, то рекомендуется монтаж двухтрубной системы, которая позволит жильцам частного дома ощущать себя наиболее комфортно в самые лютые морозы.

Устанавливаем и подключаем радиаторы

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета.  На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Подключаем коллекторы

При обвязке котла и подключению его к коллекторам следует на самом котле установить краны обязательно с «американками» (разъемные соединения) — это поможет легко снимать котел при внештатной ситуации.

На входе в котел (обратке) необходимо установить грязевой фильтр и после него также установить кран. Данное условие обязательно.

Обратите внимание на установку грязевых фильтров на фотографии. Они должны быть установлены т.о

чтобы грязь скапливалась в них и можно было открутить и прочистить. В данном же случае грязь будет скапливаться внизу в углах соединений труб под действием силы притяжения.

Манометры, термометры, автоматические подпитки — не являются необходимостью.

Для обвязки котла необходимо соблюдать внутреннее сечение труб на выходе из котла и стараться их не заужать. Как правило это ¾” метрическая резьба на выходах настенных газовых/электрических котлов. Соответственно труба из ПП будет 32 мм или 25 мм сшитый полиэтилен.

Разновидности схем отопления

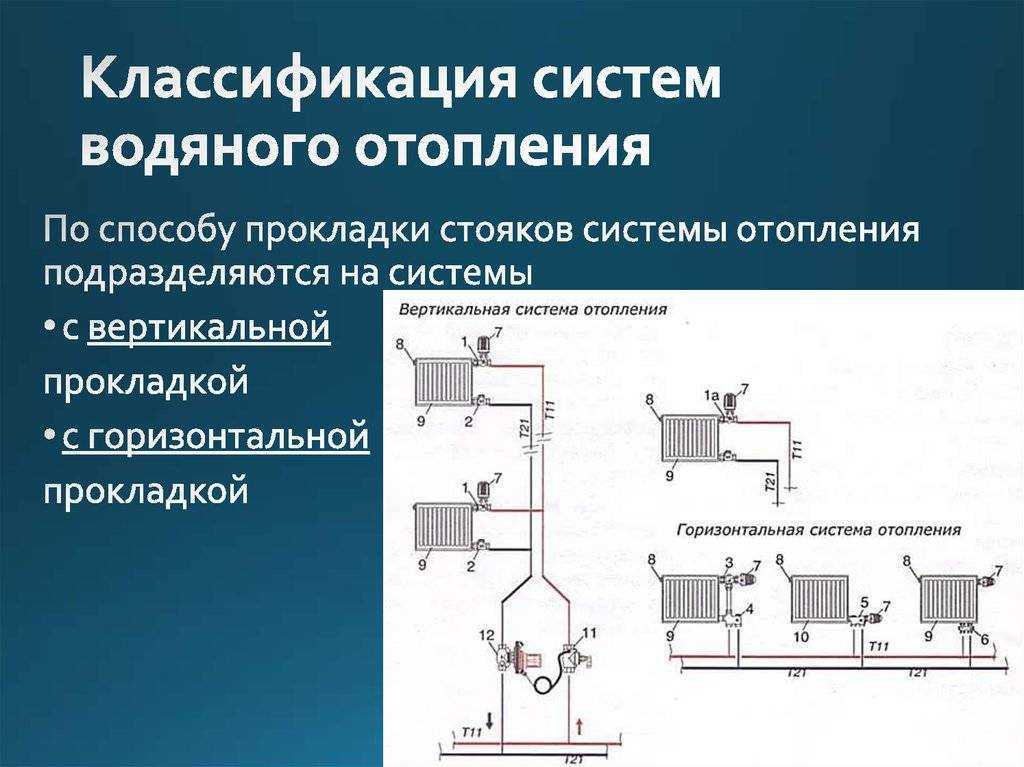

Различают несколько конструктивных моделей водяного отопления. По расположению главных трубопроводов существуют следующие типы схем:

1. Схема с вертикальными стояками;
2. Схема с горизонтальными лежаками;
3. Комбинированная схема.

Компоновка схем вытекает из их названия. Вертикальные стояки отопления проходят через несколько этажей. Горизонтальные лежаки проходят транзитом через помещения одного этажа. Комбинированная схема составлена из двух предыдущих вариантов.

По способу прокладки трубопроводов отопления выделяют два типа систем:

1. Системы с открытой прокладкой коммуникаций;
2. Системы со скрытой прокладкой труб – коммуникации прокладываются в материалах строительных конструкций.

Главная классификация схем водяного отопления ведется по способу группирования отопительных приборов. Существует 5 основных видов систем по этому признаку:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторная (коллекторно-лучевая);
4. Комбинированная;
5. Водяной теплый пол.

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

• Одинаковый режим температуры во всех помещениях.
• Продолжительность срока эксплуатации.
• Возможность использования разных материалов труб, метизов (полипропилен, металл).
• Бесшумность работы.
• Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

• Конвекторы электрические.
• Завесы воздушные.
• Масляные радиаторы с тэнами.
• Инфракрасные излучатели (УФО), теплый пол.
• Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Зачем ставить циркуляционный насос?

Преимущества установки циркуляционного насоса:

• Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения.
• Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла.
• Появляется возможность увеличения протяженности трубопроводов.
• С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы».

Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.

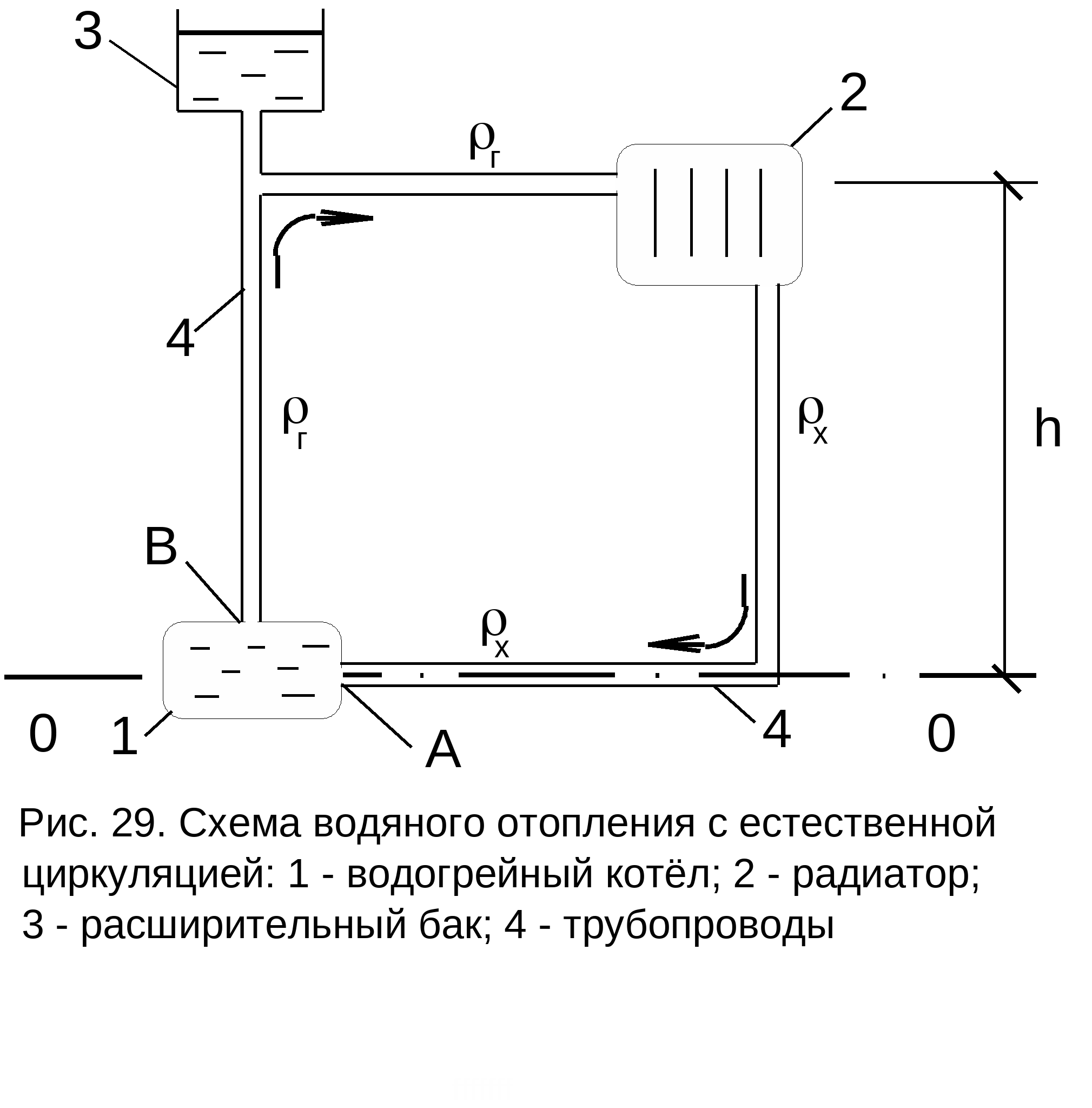

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.
