Делаем печь из газового баллона своими руками: инструкции, советы и нюансы

Как изготовить буржуйку с водяным контуром своими руками

Для отопления гаражной постройки без существенных материальных затрат можно применить буржуйку с водяным контуром. Весь процесс монтажа системы вполне реально выполнить самостоятельно без помощи опытных мастеров, что позволит сэкономить, убережет семейных бюджет от неоправданных трат.

Своими руками изготовление печи требует от человека некоторых навыков работы с изделиями из металла, сварочным аппаратом. Поэтому опишем все этапы работы подробно далее.

Какие характеристики следует иметь печи в гараже

1. Компактные размеры.
   Гараж зачастую имеет довольно ограниченную по размеру площадь, поэтому поместить здесь крупногабаритную печь не выйдет.
2. Экономичность изготовление и эксплуатации.
   Изготовить и обустроить печь внутри гаража должно быть максимально доступно по стоимости, а сама она должна экономно расходовать топливный материал.
3. Вариативность вида топлива.
   Если предусмотреть возможность топки несколькими отличными между собой видами топлива, то получиться оптимизировать расходы на их закупку. К примеру, осенью можно топить пеллетами, а зимой – дровами.
4. Максимальная комфортабельность для пользователя.
   Достигнуть этого качества гораздо легче, если изготавливаешь агрегат своими руками.

Необходимые материалы и инструменты

Актуальные при работе материалы и инструменты во многом зависят от выбранной формы печки и конструкции из труб. Для обогрева буржуйка в гараж может быть круглой, квадратной, прямоугольной. Круглые модели требуют закупки трубы или металлического бочонка с диаметром от 30см и толщиной стеночек – 5 мм.

Также часто буржуйку изготавливают из б/у газового баллона. Если же хочется создать квадратную или прямоугольную модель, потребуется листовой металл. Чтобы изготовить дымоотвод подберите трубу с диаметром от 10 см, толщиной – 1 мм. ой печи-буржуйки можно использовать старый газовый баллон.

В процессе работы нужны такие инструменты:

• сварка с минимальной силой тока 200 А;
• набор молотков;
• щетка с металлическими прутиками высокой жесткости;
• болгарка, диаметр круга к которой составляет 12,5 см;
• плоскогубцы.

Изготовление буржуйки

Итак, у вас в большом количестве заготовлены на зиму дрова, дровяная печь, поэтому в приоритете. Расскажем о том, как ее смастерить самостоятельно. Прежде чем, начинать выполнять разметку, сварочные работ и монтаж агрегата внутри автодома, потребуется переодеться в рабочую форму. Это позволит избежать риска ожогов или ссадины в процессе работы.

Далее выполните следующую последовательность действий:

Определитесь с актуальной толщиной стен буржуйки, что повлияет на актуальную толщину листового материала, актуального для работы. Выполните раскрой материала, согласно составленному чертежу, отложите в сторону днище, стенки изделия, пронумеровав детали с внутренней стороны.

Установите днище на минимальной высоте от пола – 30 см, что позволит снизить риск нагревания пола. Затем скрепите днище печи со стеночками, но не с передней, при помощи сварочного аппарата. Также с обратной стороны основания изделия крепятся ножки из металла.

Важно! Все элементы конструкции должны соединяться строго под прямым углом, фиксируются сварным аппаратом тавровым швом. Между топкой и поддувалом следует организовать три-четыре отверстия для изъятия золы с шагом в 5 см. Ниже потребуется прорезать проем для поддувального отсека

Ниже потребуется прорезать проем для поддувального отсека.

Далее присоедините к конструкции переднюю стенку с заранее обустроенными проемами под дверки. Сбоку отверстий зафиксируйте навесы для крепления дверок топочного отсека, поддувала. Оснастите дверки засовами.

Проверьте сварные швы на предмет дефектов. Далее, приварите верхнюю сторону печки и дымоотводную трубу.

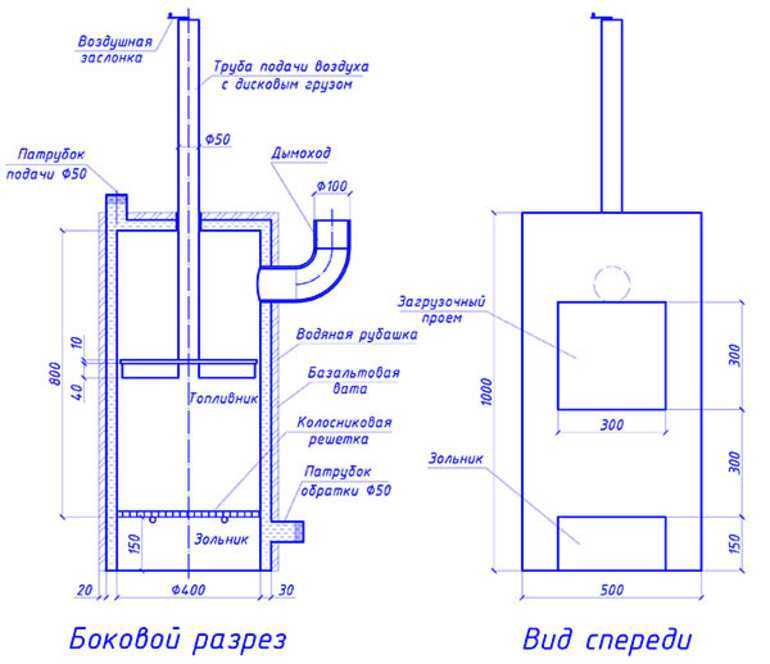

Монтаж водяного контура

Водяное отопление в гараже с помощью буржуйки можно реализовать самому.

Для этого потребуется:

• установить радиаторы;
• подсоединить металлопластиковые трубы к печи и радиаторам;
• установить арматуру для регулировки на участках выхода и входа;
• выполнить монтаж расширительного бака, чтобы уберечь трубы от разрыва при работе системы.

Особенности пиролизной печи и её применение

Пиролизные печи называются печами длительного горения. Сгорание твёрдого топлива в них происходит без доступа кислорода: летучие газы сначала насыщаются мелкой фракцией древесины, а затем дожигаются при высокой температуре (от 450 оС), смешиваясь с остаточным воздухом во второй камере. Топливо и газ сгорают практически полностью, обеспечивая высокий КПД (до 85—95%).

Простая конструкция печи позволяет соорудить её своими руками и делает устройство удобным в использовании

Печь такого действия устанавливают в гараже, на даче, в своём доме и в любом небольшом помещении, где необходимо долгосрочное отопление. Устройства просты в эксплуатации и дают максимальный объём тепла при существенной экономии топлива. При этом твёрдый материал перерабатывается практически полностью: сжигаются газ и угли, поэтому дым, сажа и зола почти не образуются. Этот принцип действия актуален для всех моделей пиролизных печей, но разные конструкции могут отличаться характеристиками, внешним видом и внутренним строением.

Преимущества и недостатки

Отопительное устройство отличается эффективностью и экономичностью, но также имеет и ряд особенностей. Сделать правильный выбор позволяет знание плюсов и минусов пиролизных печей. Положительные особенности этих устройств выражены в следующем:

• КПД до 95%, быстрый нагрев;
• минимальный процент дыма и сажи, экологичность;
• отсутствие необходимости постоянного контроля (топливо загружают раз в сутки);
• применение разного вида топлива;
• доступность сборки и монтажа печи своими руками.

Простой принцип действия обеспечивает практичность агрегата

Основной недостаток эксплуатации такой печи — необходимость правильного хранения дров, подбирая оптимальный уровень их влажности. В противном случае материал не будет эффективно сгорать, ведь влажные пары не позволят газу переработаться.

При сжигании отходов (сырая древесина, покрышки авто, производственный мусор) присутствует неприятный запах, поэтому рекомендуется использовать только чистое и качественное топливо, или дополнительно устанавливать в помещении систему вентиляции. А также стоит учесть, что в дымоходе образуется конденсат, для сбора которого предусмотрен специальный накопитель. Выходная труба и дымоход имеют больший диаметр, чем накопитель, поэтому важна правильная установка печи.

Можно ли сделать печь из газового баллона

Многие владельцы частных домов часто задаются вопросом насчет того, а можно ли изготовить печь из обычного газового баллона. Ответом на него можно сказать – да можно! При помощи такого устройства вполне реально сделать печь-буржуйку, которая будет обогревать любое помещение, будь то дом, гараж или складское помещение.

Кроме того, следует сказать, что данную конструкцию очень просто самостоятельно собрать из старого баллона, который уже не нужен в хозяйстве. Об этом и будет идти речь в данной статье. Принцип работы печи

Данная печь – это практичное устройство для неотапливаемых помещений, которые время от времени необходимо обогревать. Благодаря своей конструкции, данная печь будет очень быстро нагреваться и давать тепло, что даст возможность за минимальное время достигнуть нужной температуры. Тем не менее остывает она также быстро, поэтому чтобы решить данную проблему, будет вполне достаточно обложить ее кирпичом, который сохранит тепло.

Главная составляющая такой буржуйки – это ее корпус, который имеет маленькие дверцы для закладывания топлива. Также в конструкцию входит дымоход и поддувало, которое предназначено для отвода воздуха. Он обеспечивает процесс стабильного горения.

Общий принцип работы печи несложен, он заключается в следующем:

В топку кладется топливо (чаще всего это дрова или уголь).
Когда они достаточно прогорают, из них выделяется тепло, которое греет металлический корпус.
Он же, в свою очередь, передает тепло в воздух, вследствие чего и нагревается комната.
Дымоходная труба выводит из помещения дым, поэтому в комнате нет вредных отходов от сгорания

Также важно знать, что если дымоход будет прямым, то очень много лишнего тепла будет выходить вместе с дымом, поэтому разумнее делать трубу ломаной формы, которая будет задерживать тепло.
После максимального раскаления печки, дрова следует перестать подкидать и дождаться, пока они полностью прогорят. Затем тепло начнет постепенно спадать и полностью прекратиться, когда огонь потухнет.
В конечном итоге, оставшийся пепел нужно вычистить из корпуса, и закрыть дверцу печки до следующего применения.. Плюсы такой самодельной печи очевидны: вся конструкция очень проста и довольно практична, а само устройство может использоваться как для отопления, так и для приготовления пищи за быстрое время.

Плюсы такой самодельной печи очевидны: вся конструкция очень проста и довольно практична, а само устройство может использоваться как для отопления, так и для приготовления пищи за быстрое время.

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

• стальные трубы;
• металлопрофиль;
• инструмент для резки металла (болгарка, газовый резак и т.д.);
• сварочный аппарат с электродами;
• листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см. Поршень

Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра)

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

• отрезки стального уголка;
• отрезки П-образного профиля;
• изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Заправка емкостей газом

Все баллоны заправляют на 85%, чтобы не произошло взрыва Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

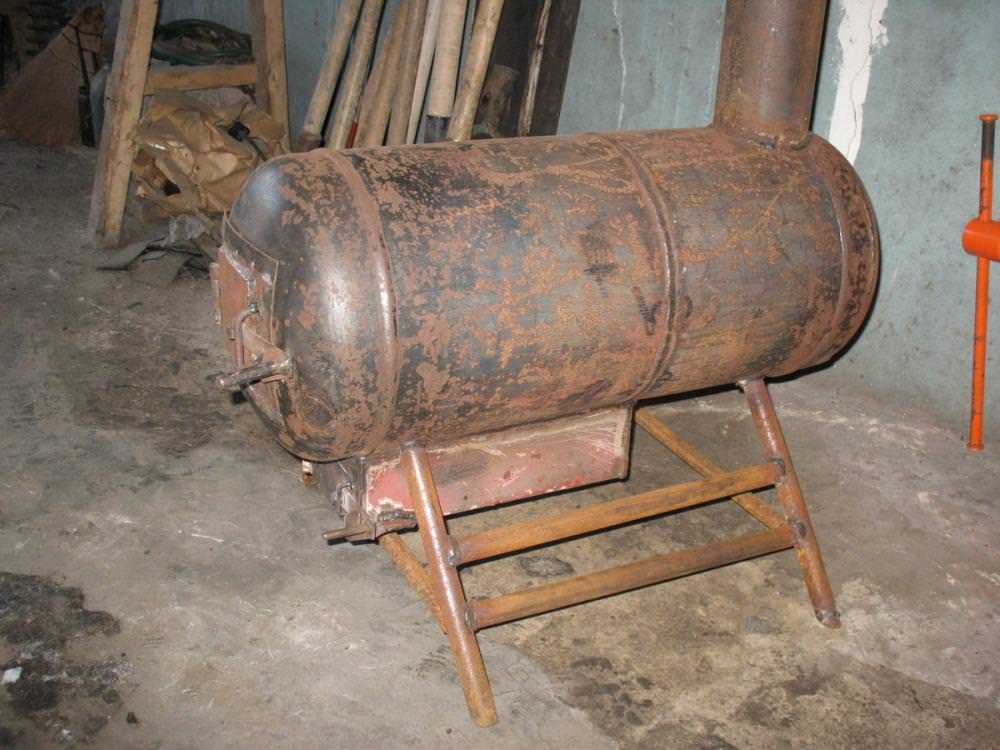

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

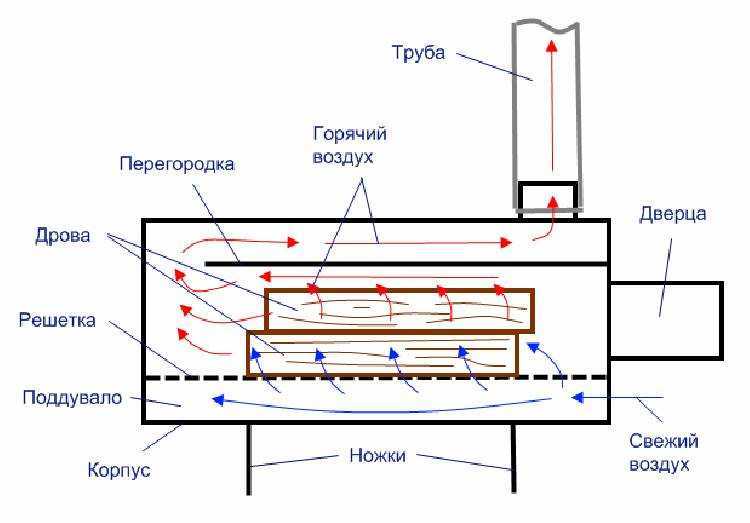

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

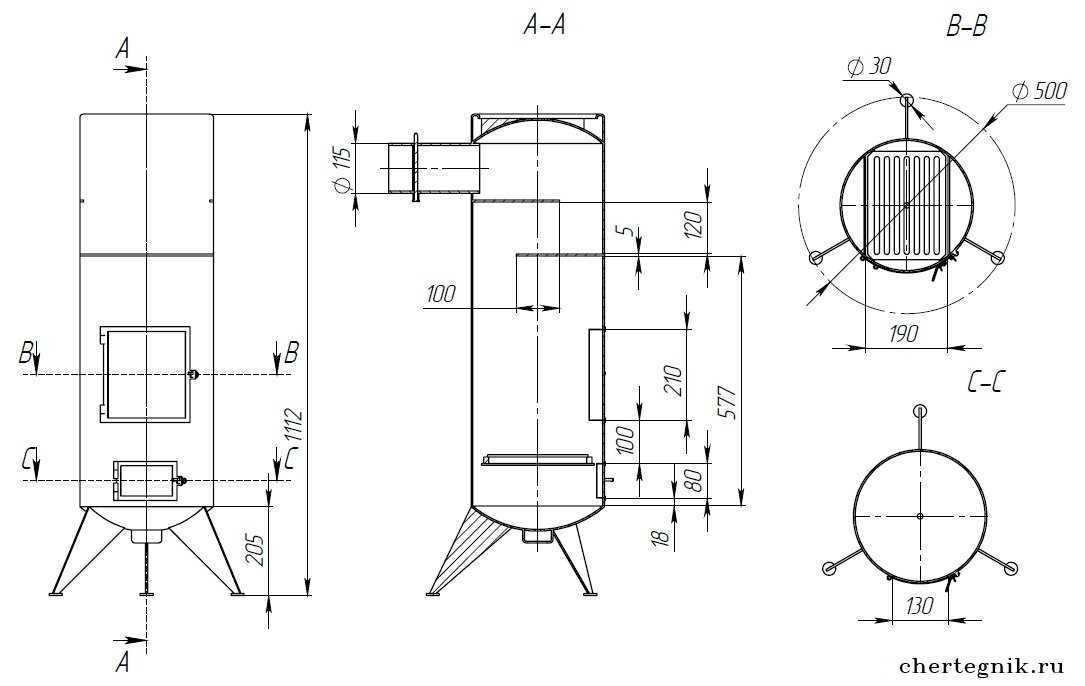

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

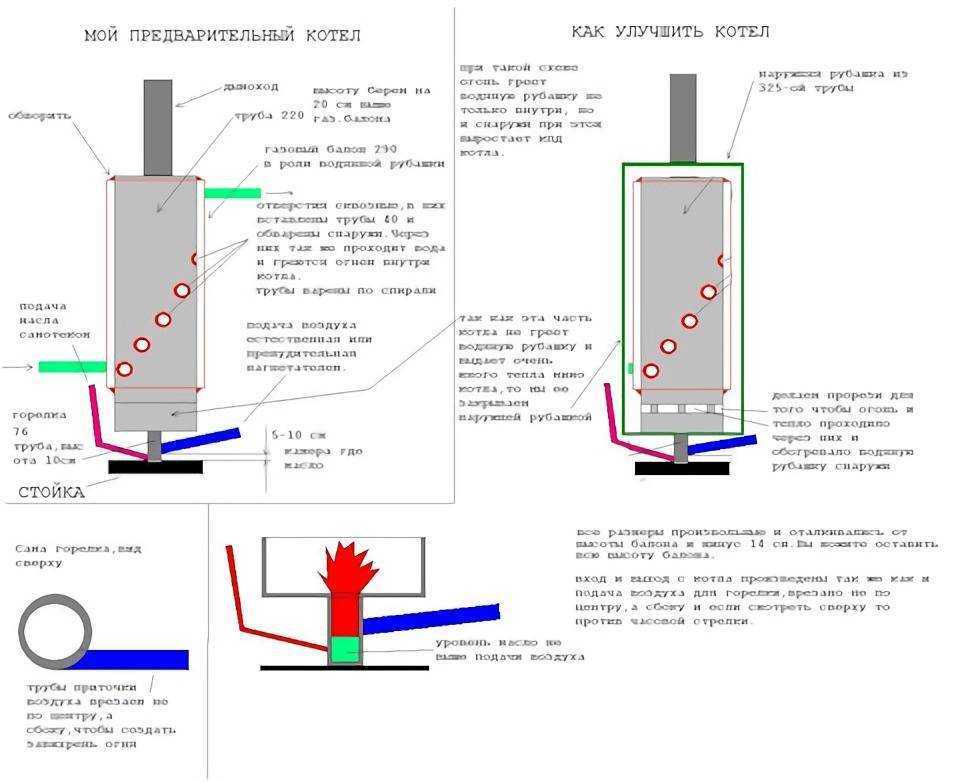

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение экспертаПавел КругловПечник с 25-летним стажемТакая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.

Топка новой печи

С утра после установки печи было решено проверить ее мощности. Вся топка не заполнялась дровами, положены небольшие ¼. Поленья были из березы и осины. После того, как дрова были в топке и были подожжены, то пошел дым — наверное, прогорала краска. Все время горения работа происходила на максимуме возможностей, позднее захотелось проветрить помещение. Вся неполна закладка прогорела за 30 минут.

Что имеем:

После того, как в печи осталось немного красных угольков, то было решено подкинуть еще порцию дров. Пол под печкой стал очень горячий, прикоснуться можно, но держать рукой нельзя. Стена за печкой, напротив печи – горячая, но пару секунд руку держать можно.

Сэндвич также — держать несколько секунд можно. Далее в течение полутора часов топка происходила в режиме длительного горения.

После первой топки температура была +22 градуса в комнате, после второй +25.

Уже после первой топки можно было сказать, что печь работает хорошо и очень нравится, регулировки мощностей простые, но было сначала непонятно, как работает обдув стекла.

Стекло после работы топки осталось чистым. После окончания топки, через два часа печь была достаточно теплая. Насчет теплоемкости сравнимой с кирпичными печами спорить не буду, от каждого отопительного прибора надо требовать то, что он может дать, и получать от него то, для чего он приспособлен. Мможно сделать вывод, что чугун китайского производства печи очень функционален в работе и дает впечатляющий результат.

Выводы и полезное видео по теме

На этом видео наглядно изображен принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы недешевы, но полностью оправдывают вложенные в их приобретение средства. При правильной установке и обслуживании такие устройства обеспечат дом стабильным и недорогим теплом.

Подыскиваете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Оставляйте, пожалуйста, к статье и делитесь впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.

Насколько экономичный пиролизный котел

Подсчитаем для обычной мощности среднего дома, экономию с пиролизным котлом. Например, сожжем в обычном устройстве за сезон 7 месяцев дров на 20 тыс. руб. При этом на пиролизе сэкономим около 1800 руб, — расход дров на 18200 тыс. руб.

Но вентилятор мощностью 80 Вт., проработав 7 месяцев при цене за 1кВт электроэнергии около 5 рублей, скушает более 1500 руб. Итого, — экономия не больше 200 рублей в год. Т.е. потраченные 50 тыс. рублей не окупятся никогда.

Даже если каким-то образом экономия будет 1000 рублей (чудо-КПД более 92%), — все равно 50 лет – не серьезный срок для окупаемости. Самый большой максимум — дополнительная стоимость котельного оборудования должна окупаться за 10 лет. Иначе оно не выгодно. Таких показателей нет и близко. Что же привлекает пиролизный котел потребителя при такой цене, — большая загрузка!
