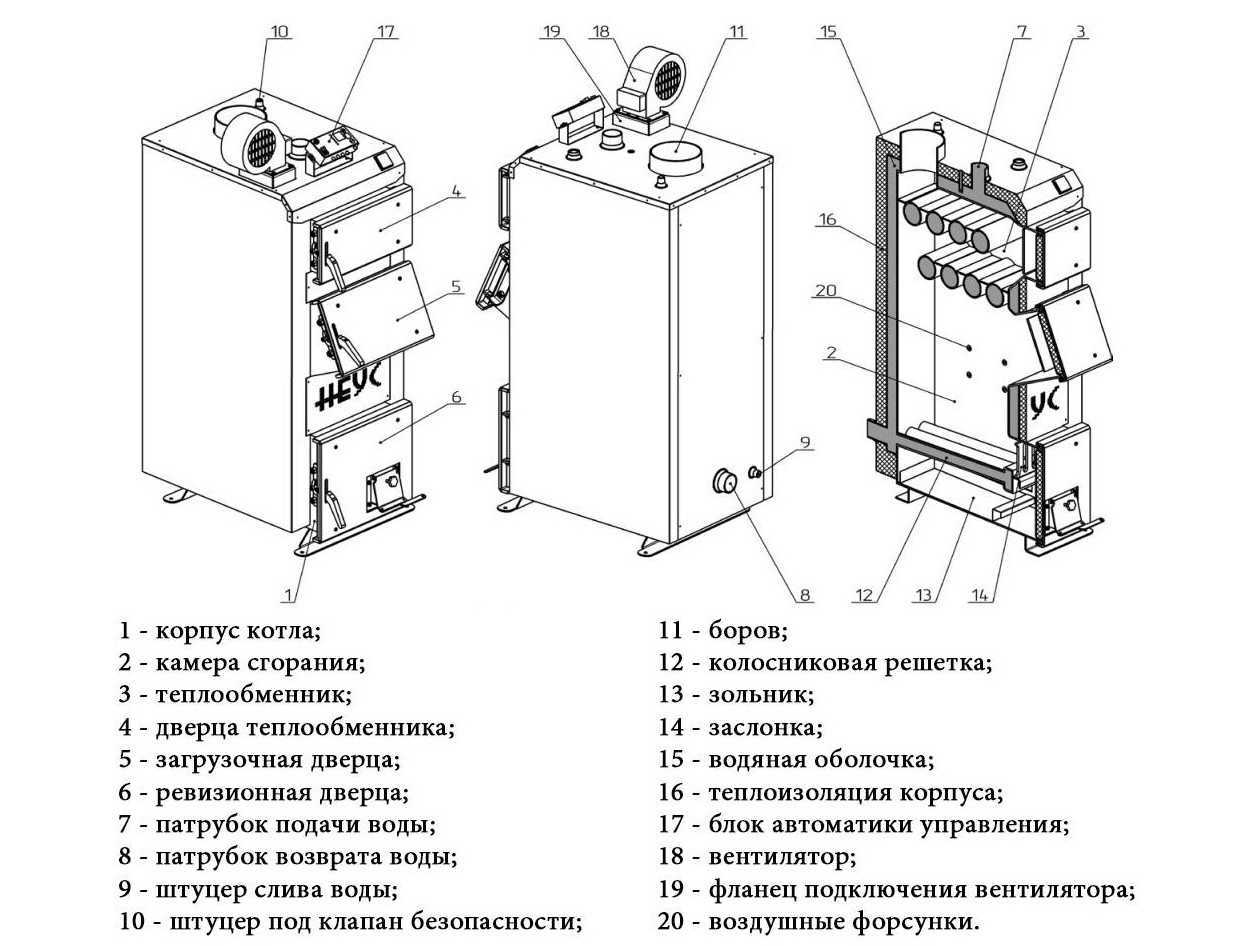

Принцип работы твердотопливного котла отопления устройство, как работает котел длительного горения на твердом топливе, принцип действия

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата. Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Отопление в рассрочку с Termicus!

Уменьши нагрузку на семейный бюджет! Мы предоставляем рассрочку на систему отопления до 1 года.

Наши специалисты помогут вам подобрать нужную комплектацию, рассчитают оптимальную мощность, сделают проект, укомплектуют материалами. Комплексную заявку можно оплачивать в рассрочку, растянув выплаты на срок до одного года.

Это весьма удобно, и позволяет выполнить работы по отоплению вовремя, не растягивая их по мере поступлния средств.

Комплекс работ по акции:

► Проект (Проконсультируем, подберем, предложим варианты)

► Расчет (Выполним теплотехнические и гидравлические расчеты)

► Поставка (Поставим оборудование, согласно проекта, переподберем по существующему проекту)

► Монтаж (Установим, подключим поставленное оборудование, выполним пуск, настройку, выполним обслуживание)

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Советуем изучить — Расчет площади пола

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

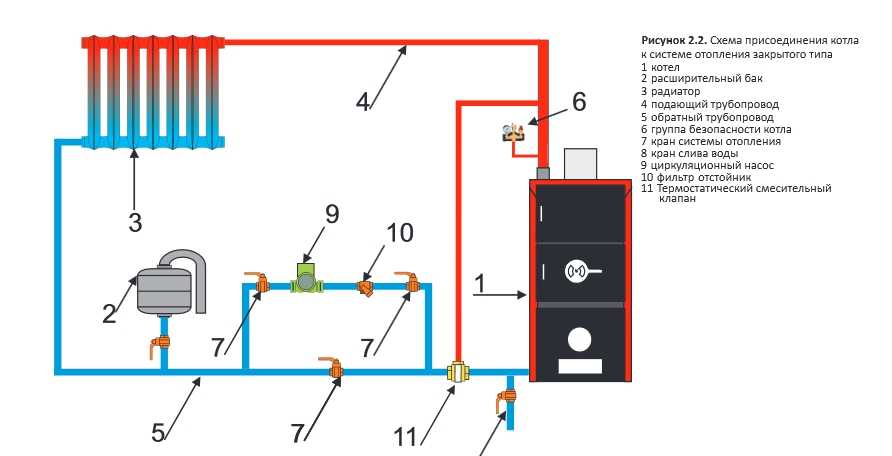

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Закрытая система с естественной циркуляцией

В данной схеме основой является разность плотности горячей и холодной воды, как и в предыдущем варианте. Тут контур имеет достаточно простое строение, благодаря чему, монтаж осуществляется быстро и его стоимость не будет слишком высокой. Если в открытой системе, предохранительный бак остается открытым, то тут он полностью закрыт. А значит, кислород не имеет никакого контакта с теплоносителем, за счет чего снижает риск развития коррозии системы, а это существенно продлит срок службы всех устройств.

В данной схеме есть ряд основных элементов:

• котел;
• расширительный бак;
• мембранный бак;
• группа безопасности.

О последних устройствах стоит сказать более подробно. Такая группа, как видно из названия, обеспечивает безопасную эксплуатацию. В нее входит манометр, который контролирует давление внутри котла, и предохранительный клапан, сбрасывающий давление. Если в системе произойдут какие-либо сбои, то такие устройства не позволят возникнуть побочным эффектам.

КПД системы зависит от теплоизоляции труб для отопления, то есть, чем надежнее они защищены специальными материалами, тем меньше тепла будет рассеиваться. Но стоит знать, что в схеме закрытого типа с естественной циркуляцией нет возможности контролировать температуру теплоносителя на выходе (как и в предыдущем случае). Это приводит к снижению эффективности обогрева. Именно поэтому специалисты рекомендуют проводить дополнительную теплоизоляцию труб, чтобы суметь максимально сохранить тепло.

Взвешивая все за и против, становится понятным, что такая система может быть эффективной в доме, если учесть все нюансы естественной циркуляции воды. А значит, она вполне может подойти для дома, в котором планируется жить круглый год.

Правила организации твердотопливного отопления

Основным отличием, которым обладает система отопления с твердотопливным котлом закрытого типа, является тип используемого топлива. В качестве энергоносителя применяют уголь, дрова, торф или топливные брикеты. Все они характеризуются большой энергоемкостью и как следствие – интенсивным выделением тепла.

Для того чтобы сделать отопление твердотопливным котлом своими руками понадобится ознакомиться с правилам его организации. Они напрямую зависят от выбранной схемы, системы разводки труб и применяемого теплоносителя.

Характерной особенностью является правильный монтаж отопления с твердотопливным котлом. Источник тепловой энергии и топливо должны находиться в разных помещениях, и кроме правил установки соблюдаются меры безопасности эксплуатации отопления.

К основным правилам проектирования и практической реализации схемы систем отопления на твердотопливных котлах и печах являются следующие:

• Использование негорючих материалов. При установке печи или котла пол, стены и потолок в области дымохода должны быть огнеупорными. Т.е. при возможном воздействии высоких температур эти материалы не должны самовозгораться или тлеть;
• Стабилизация работы. Главной опасностью при функционировании твердотопливного котла для водяного отопления является перегрев воды в теплообменнике. Для предотвращения этого в котле или печи предусматривают возможность регулирования подачи воздуха, необходимого для поддержания процесса горения дров. Это может быть система задвижек, подключенных к механическому температурному регулятору;
• Приточно-вытяжная вентиляция. Классическая схема монтажа отопления от твёрдотопливного котла предусматривает воздухообмен в помещении, где уставлено оборудования. При его работе в комнату будут неизбежно попадать продукты сгорания. Приточно-вытяжная вентиляция удалит их, тем самым предотвратив опасную для человека концентрацию СО2.

Устанавливать заводские или самодельные твердотопливные котлы отопления следует в отдельных котельных. Исключения составляют модели с небольшой мощностью, которые оборудованы варочной поверхностью. Но и в этом случае на кухне нужно обеспечить все меры безопасности.

Основные правила по обустройству котельных, в которых будут установлены двухконтурные твердотопливные котлы отопления, описаны в СНиП II-35-76. Перед монтажом оборудования нужно ознакомиться с этим документом.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Видео об альтернативных источниках отопления

Ролик об изготовлении ветрогенератора своими руками:

Видео о комбинировании альтернативных источников для получения электричества в небольшом загородном доме:

Небольшое видео об использовании теплового насоса:

Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Схемы с принудительной циркуляцией (с насосом)

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы. Проходя по трубам и радиаторам теплоноситель остывает.

• Пока температура теплоносителя в обратке выше нормы, подмес горячей воды перекрыт (вентиль в закрытом положении).
• При понижении температуры ниже выставленного предела (зависит от параметров системы, но обычно ставят 40°C), датчик подает сигнал на открытие вентиля. Часть горячего теплоносителя подмешивается к остывшему, температура повышается.
• При повышении температуры выше второго порога (60°C), вентиль закрывается.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку. Указанные два устройства обязательны, но еще желателен манометр и термометр. Как Установить Твердотопливный Котел в Доме

Подготовка помещения Дровяная котельная не требует соблюдения специфических условий, а ее размеры зависят от предполагаемого размеры используемых бревен. При использовании длинных поленьев расстояние между топкой и котельной должно превышать 2 метра, так как нужно дополнительное место для открытия двери топки и загрузки поленьев. Лучше всего использовать лучевую или контурную разводку, тогда тепло будет распределяться равномерно, а вода не будет остывать. покрытие пола должно быть выполнено из негорючего материала бетон, плитка , перед топкой укладывается листовой негорючий материал, обычно это стальной лист;.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева.

Обвязка котла

Владельцы домов, монтирующие своими силами отопление, чаще всего выбирают для обвязки котла простейшую схему. Она предполагает укладку одной трубы по периметру всего дома, к которой подсоединяются регистры отопления.

Основной недостаток — этот вариант не позволяет регулировать температуру воды на выходе, поэтому котёл и трубы постепенно ржавеют.

Эту схему обвязки используют, чтобы собственноручно собрать систему отопления в жилом доме.

Но есть и сложные проекты обвязки твёрдотопливного агрегата, позволяющие отрегулировать температуру теплоносителя в системе, которая не должна падать менее 60°C и в то же время котёл не должен кипеть.

За счёт сложных схем удаётся устранить:

1. Большую разницу температур в теплообменнике, которая приводит к частому техобслуживанию и ремонту котлов, в итоге сокращая их срок службы.
2. Образование воздушных пробок в трубах и батареях.
3. Образование конденсата внутри топки. С этим явлением нужно бороться, потому что влага с активными химическими веществами постепенно разъедает стенки топки.

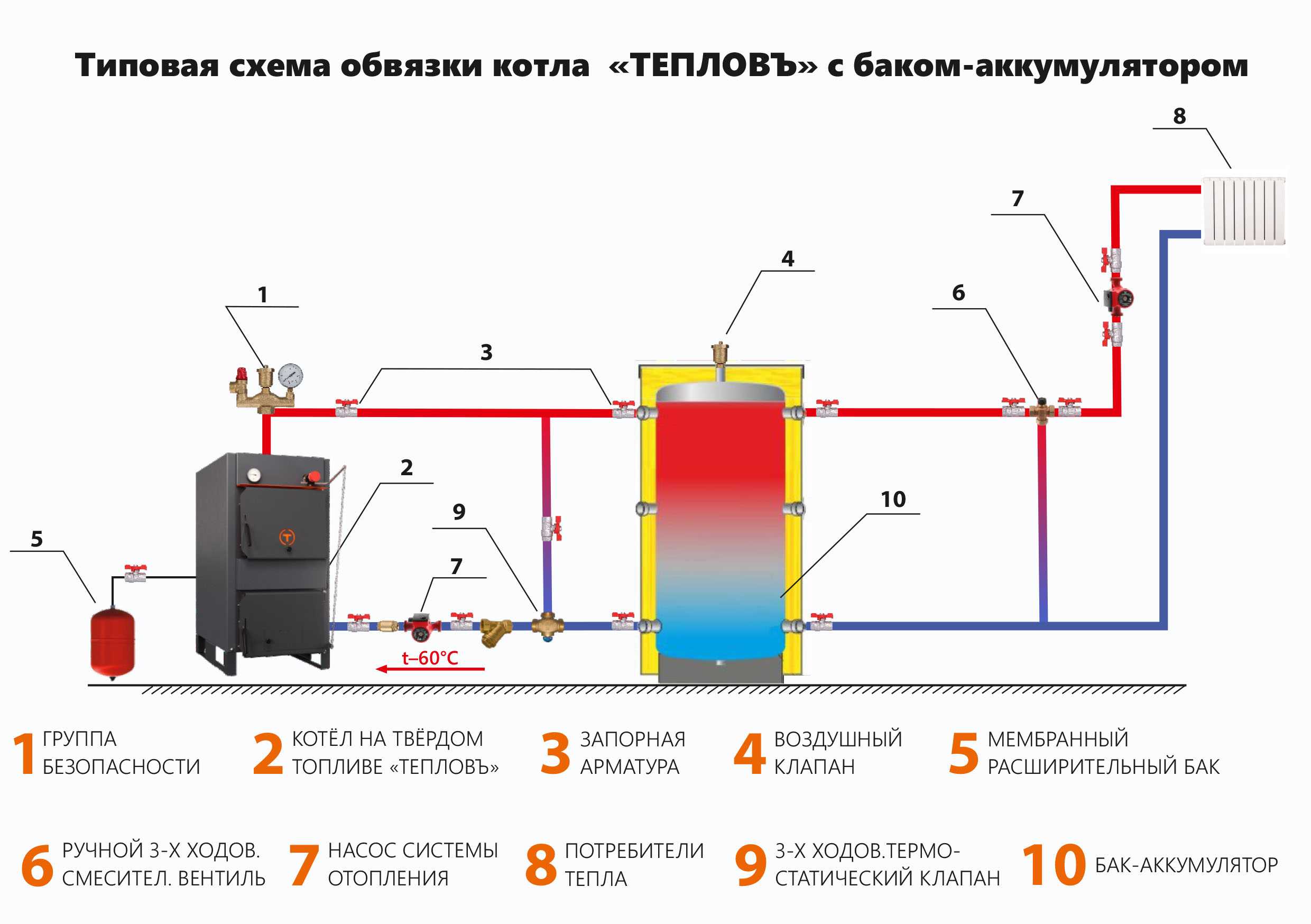

Стандартная схема обвязки

Выбирая схему подключения агрегата к отопительной системе, необходимо уделять особое внимание монтажу приборам безопасности и смесительного узла. К приборам безопасности относят:

К приборам безопасности относят:

1. Манометр. Позволяет следить за давлением в контуре.
2. Предохранительный клапан. Он сбрасывает пар и лишнее количество теплоносителя из системы.
3. Воздухоотводчик. Исключает образование воздушных пробок в батареях и трубах.

Данное защитное оборудование позволяет контуру отопления нормально работать, так как в нем автоматически снижается давление. Контрольно-измерительный прибор, воздухоотводчик и клапан размещаются на общем латунном коллекторе.

Монтаж смесительного узла

После установки узла безопасности ставят смесительный узел — перемычку, связывающую подачу с обраткой.

При нормальной работе этой схемы, после остывания теплоносителя в обратке ниже 60°C, автоматически открывается перемычка. В итоге в обратку поступает горячая вода, которая сразу же восстанавливает в ней температуру до минимального значения.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  Схема подключения ТТ котла без насоса

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  Трубы под потолком не радуют взор

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
