Установка батарей отопления своими руками: что необходимо знать

Схема подключения к однотрубной системе отопления

Такая система отопления — это классика организации отопления. (от первого этажа дома к последующим).

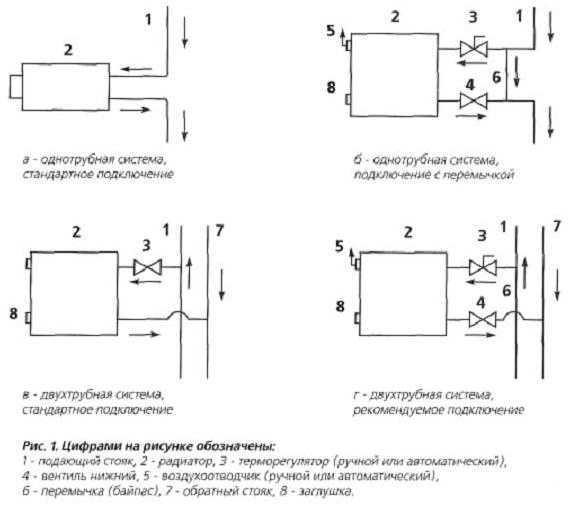

Схема подключения батарей к однотрубной и двухтрубной системе

Однако, не оснащая подобную систему специальными регуляторами, не представляется возможным равномерное распределение тепла – на первых этажах будет недостаточный теплообмен.

Схема подключения к двухтрубной системе отопления

Схема подключения к однотрубной и двухтрубной системе в двухэтажном доме

При организации системы двух труб подвод горячей воды к батареям организован по одной трубе, а остывшая отводится по совершенно иной.

Системы с «обраткой» особенно популярны в частных домах.

В многоэтажных домах такой вид подключения большая редкость, это объясняется большим количеством соединений и как правило существенному увеличению объема коммуникаций, что влияет и на стоимость и на длительность работ.

Преимущество подобного соединения является равномерное распределение тепла по всем помещениям. Также возможно установить вентили на каждую батарею и регулировать подачу тепла.

Монтаж отопительных систем производится по различным схемам, каждая из которых обладает рядом преимуществ и недостатков.

Схемы подачи и отвода теплоносителя

Самой часто применяемой можно назвать схему, когда монтаж основной трубы происходит в отвод батареи, расположенный сверху, а отвод организован с другой стороны в низу.

Следующим вариантом может быть схема подключения по диагонали.

Её используют при монтаже длинных радиаторов – более 14 секций. Основной ввод подводят в таком случае к верхнему отводу радиатора, а отвод «обратки» подключается снизу диагонально вводу стороны батареи.

Схемы подключения к вертикальной и горизонтальной

Еще существует способ, использующийся для подключения системы теплых полов. Трубы при данном способе проводят вдоль плинтусов.

Итак, теперь вы ознакомлены со всеми нюансами монтажа радиаторных батарей и можете сделать выбор – подключать их самостоятельно, или все же обратится за помощью к профессионалам.

Если прочитав данный материал, вы чувствуете, что такая работа вам под силу, то можете смело приступать к делу. Установка батарей своими руками имеет ряд преимуществ – вы будете на все сто процентов уверены в качестве материалов и самих соединений, также вы существенно сэкономите свой бюджет так, как вам не придется оплачивать работу мастерам.

Также вы сможете спланировать систему отопления таким образом, чтобы температура в помещениях была комфортна именно для вашего проживания. Однако у профессиональных монтажников тоже есть ряд своеобразных козырей.

Первый и основной – это опыт. Можно сколько угодно читать теорию, однако ее никак не заменит практика.

Именно практический опыт позволит произвести монтаж в максимально кратчайшие срок и как правило без последующих доработок и переделок.

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

Соединение радиаторов из чугуна

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

В каких случаях крепежные элементы лучше подобрать индивидуально

Выбор крепежа зависит в первую очередь от веса радиаторов, материала стен и их состояния. Хотя первое учитывается при разработке стандартных креплений, сегодня невозможно изготовить универсальные элементы, подходящие для каждого материала стены (особенно если это старая стена в плохом состоянии).

При проведении ремонтных работ желание сохранить историческую аутентичность и использовать современные технологии обогрева помещений заставляет реставраторов подбирать правильные крепления для радиаторов. То же самое относится к реконструкции старых домов и общественных зданий, где осыпающиеся деревянные стены и сомнительные напольные покрытия требуют комбинации стандартных анкеров для надежного крепления системы отопления. При проектировании и строительстве современных зданий, где дизайнерские идеи сталкиваются с технической реальностью, сдерживаемой нормами ГОСТ и СНиП, необходимо найти компромисс.

Тепловая эффективность радиаторов: сравнение и методы расчета

Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ» .

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

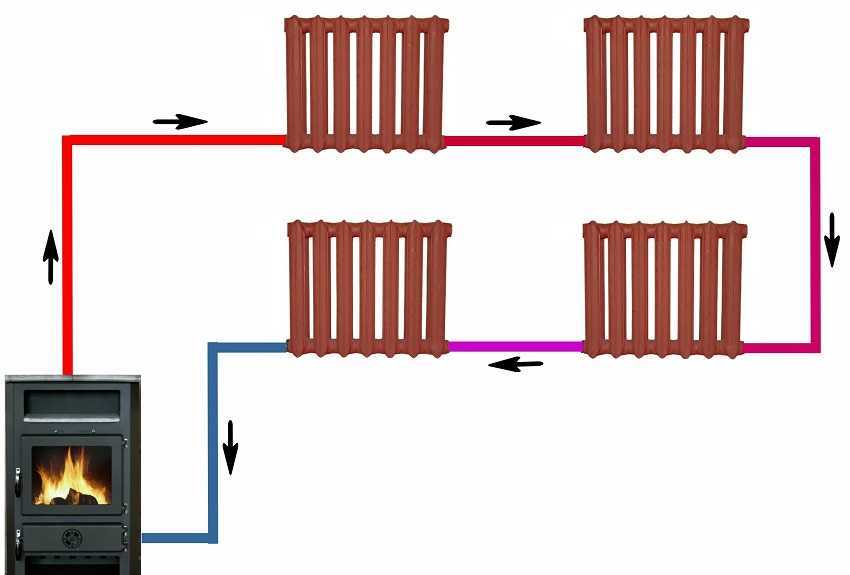

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается

Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.Важно! Недостатком данной схемі можно считать недоступность отключения одного из радиаторов, если появится течь, завоздушивание или засорение. Терморегулятор будет работать на всю схему, без возможности сделать теплоноситель в стальных трубчатых или чугунных батареях теплее или холоднее

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

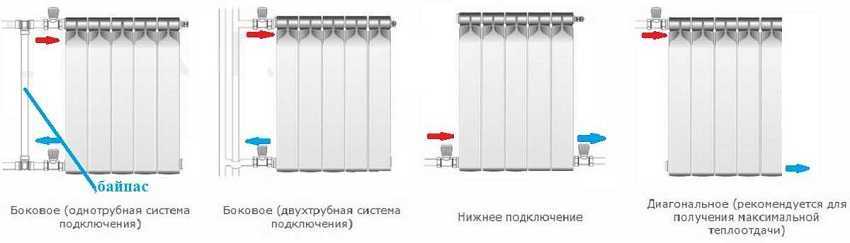

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и  все нюансы относительно рекомендаций способа подсоединения:

• нижний;
• боковой;
• диагональный.

Внимание!

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

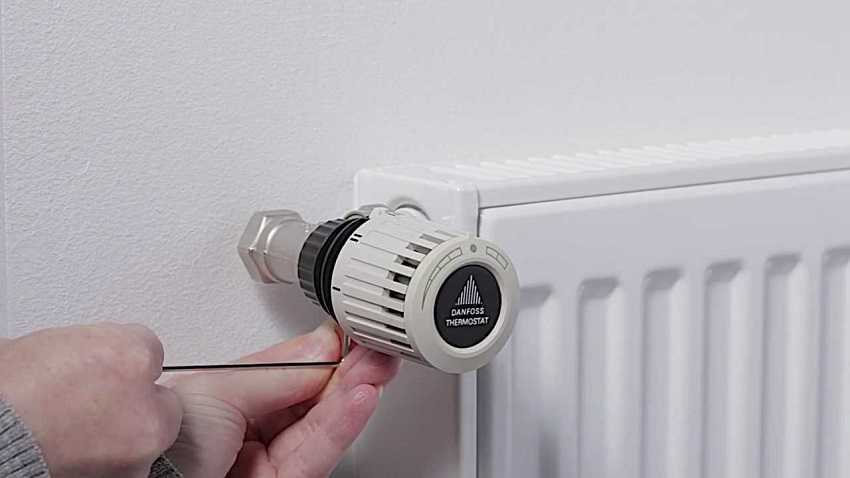

Терморегулирующий вентиль дает возможность экономить тепло

Процесс установки

Можно выделить несколько основных этапов:

1. Сначала перекрывают систему отопления и сливают из нее воду (желательно использовать насос, который поможет удалить всю воду качественно). Затем демонтируют старую батарею.
2. Выверяют по горизонтали и по вертикали место для крепления батареи. Устанавливают кронштейны .
3. Пакуют радиатор. Для упаковки используют уплотнительный лен, упаковочную пасту и запорную арматуру. Соединение затягивают динамометрическим ключом, поскольку усилие должно соответствовать указанному в документации (недотянутое соединение будет протекать, а если вы перетянете – то резьба будет сорвана).
4. Отверстия, которые ни для чего не используются, надо закрыть пробкой. На одно из боковых отверстий устанавливают кран Маевского.
5. Устанавливают его на стену. Есть 2 способа: установка на сварке и – с помощью полипропиленовых труб. В первом случае достаточно двух крепежей сверху, во втором – как минимум 3 (2 сверху и 1 снизу). Если секций 10 или больше – лучше использовать 5 креплений (3 сверху, 2 снизу).
6. Установленный радиатор выставляют по горизонтали и по вертикали. На самом деле лучше сделать небольшой наклон по отношению к плоскости стены – таким образом вы обезопасите себя от «завоздушивания».
7. Высчитывают места соединения со стояком. Нарезают резьбу на стояках, накручивают необходимые элементы. Соединяют все элементы в единую систему.
8. Обязательно нужно самым тщательным образом проверить герметичность!

Процесс установки батареи показан на видео, обязательно его посмотрите.

Надеемся, что статья была вам полезна. Нажмите, пожалуйста, на кнопки социальных сетей (ниже), чтобы и ваши друзья могли сами установить батареи у себя дома.

Хорошего вам дня!

Подключение батарей отопления: популярные варианты Поменять батарею в квартире – зачем и как это сделать Регуляторы температуры для батарей отопления – выбираем нужное оборудование Сдать чугунные батареи на металлолом – как это сделать и сколько денег можно получить? Установка терморегуляторов на батареи отопления – пошаговая инструкция

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

• закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
• в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
• отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).
