Установка биметаллических радиаторов отопления и наращивание дополнительных секций

Что потребуется для замены батареи отопления

Для того чтобы осуществить замену батареи отопления, потребуется ручной инструмент:

• углошлифовальная машина;
• диски по металлу;
• разводной ключ 4« — 12«;
• трубный ключ;
• лерки для нарезки резьбы на трубах (если разводка системы была выполнена металлическими трубами); подмотка – тангит;
• перфоратор с набором буров – диаметром 6-12 мм;
• паяльник для пайки полипропилена с насадками под трубы диаметром 20 и 25 мм.

Помимо ручного инструмента и самой батареи потребуется некоторые материалы, без которых установка биметаллического радиатора отопления невозможна:

1. комплект для сборки батареи – четыре пробки с заглушками;
2. кран Маевского – для сброса воздуха из системы;
3. два, либо четыре универсальных крюка для крепления радиатора отопления к стене; два шаровых крана;
4. несколько метров полипропиленовой трубы диаметром 25 мм и 20 мм (зависит от схемы разводки, места установки радиатора);

Когда приходится наращивать секции радиаторов отопления?

Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.

К сведению! Перед тем как ставить дополнительные элементы, следует проверить работу котла. Иногда перебои с нагреванием случаются вследствие нарушения функциональности, образования отложений внутри магистрали.

Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:

1. Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
2. Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.

На заметку! Покупая секционные батареи из биметаллического сплава, которые можно нарастить, хозяин дома получает возможность установки отдельного режима в каждой комнате.

Что нужно для установки биметаллического радиатора

В комплекте с батареей поставляют все необходимые элементы для монтажа

Хозяину важно иметь стандартный набор слесарского инструмента

Для установки биметаллического отопительного прибора нужен слесарский набор инструментов

Так как монтаж начинается с нанесения разметки под кронштейны, то в первую очередь понадобится карандаш или маркер. Горизонтальность проверяют уровнем, зазоры от препятствий выставляют с помощью линейки или рулетки. Для сверления отверстий под кронштейны используют ударную электродрель или перфоратор с функцией сверления.

Непосредственно для подключения биметаллических радиаторов отопления к центральному отоплению или домашней автономной системе потребуется набор ключей и подмотка для резьбы из льна или фум-ленты. В зависимости от того, какими трубами предполагается подключение, потребуется дополнительное оборудование. Если отопление из пластиковых труб, нужен специальный паяльник. Металлический трубопровод сваривают газосваркой или электросваркой.

Материалы отопительных приборов

Мы не станем здесь разводить полемику по поводу эффективности того или иного материала радиаторов, приводить формулы и расчеты теплоемкости и теплоотдачи. Такая тема требует отдельной статьи, а если расписывать расчет и изготовление батарей отопления своими руками, то и вовсе нескольких.

В конце концов, ведь в итоге в отопительную систему ставят не материал, а конкретное изделие с общеизвестными характеристиками. Параметры практически любой модели можно найти каталогах и таблицах производителей.

Тем не менее ознакомимся с основными видами приборов отопления:

Чугунные – считается, что такие батареи долговечны и обладают хорошей теплоотдачей. Но, если разобраться, то обладая наибольшими габаритами среди всех отопительных приборов, они обеспечивают наименьшую теплоотдачу. Для любителей же винтажа – самое то. Стальные – не совсем удачный выбор отопительного прибора для ванной комнаты. Влажная среда вызывает на корпусе секций очаги коррозии, со временем эти участки могут дать течь. По конструкции корпуса делятся на панельные и трубчатые. Алюминиевые – отличаются хорошим дизайном и небольшим весом. По мнению многих специалистов такие батареи являются идеальным выбором для санузла в доме с индивидуальным отоплением

Владельцам квартир с централизованной системой отопления стоит обратить внимание на усиленные модели, которые способны противостоять значительным гидроударам и влиянию некачественного теплоносителя. Биметаллические – конструкционно приборы представляют собой стальной каркас с алюминиевым кожухом. Собираются с учетом особенностей сетей центрального отопления

Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора

Собираются с учетом особенностей сетей центрального отопления. Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора.

С чугунным оборудованием дело выглядит иначе. Если привести глубину секции биметаллического или алюминиевого радиатора (80-100 мм) к глубине чугунного (140 мм), то теплоотдача последнего окажется на ⅓ ниже.

Из всего вышесказанного напрашивается вывод: существенного влияния на тепловую эффективность прибора материал не оказывает, за исключением чугуна. Поэтому, покупая теплообменник, лучше смотрите на его стоимость, габариты, качество. И, наконец, не упускайте из внимания его внешний вид, чтобы потом не думать, чем закрыть батарею в своей ванной.

Что есть система отопления

Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.

Основные требования, предъявляемые к отопительным приборам:

• Механическая прочность. В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.
• Стойкость к коррозии. Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
• Максимальная теплоотдача. В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
• Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.

Плюсы и минусы биметаллического радиатора отопления

Достоинств у приборов немало – это прочные и практичные изделия, стойко переносящие высокое давление, перепады температуры теплоносителя, минимально подверженные коррозии. Благодаря способности выносить максимальное рабочее давление, батареи можно ставить в центральную систему отопления, что явный плюс радиаторов. Также к плюсам относят простоту монтажа, возможность регулирования теплоотдачи, малую инерционность при нагревании и остывании.

Минус только один – цена. Батареи из сплава двух металлов стоят дороже других моделей, но если на рынке попался недорогой радиатор, он может оказаться подделкой. Лучше не экономить и найти честного поставщика, вложения окупятся длительной и безупречной эксплуатацией прибора отопления.

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Стоимость работ по замене радиаторов отопления

Замена радиатора в разных регионах может стоить по-разному.

Стоимость приборов и материалов:

• радиатор – от 750 до 5 000 за секцию;
• монтажный комплект – от 250 рублей
• расходные материалы – лён, паста, прокладки от 200 руб. за всё;
• нерегулируемые отсекающие краны с американкой от 400 руб. за штуку;
• термостаты от 700 руб./шт.

Анкерные кронштейны.

Для упрощения регулировки иногда приобретают регулируемые кронштейны, но их цена начинается от 380 р./шт. Как правило, после установки 1–2 радиаторов приобретается достаточный опыт, чтобы не покупать дорогие комплектующие.

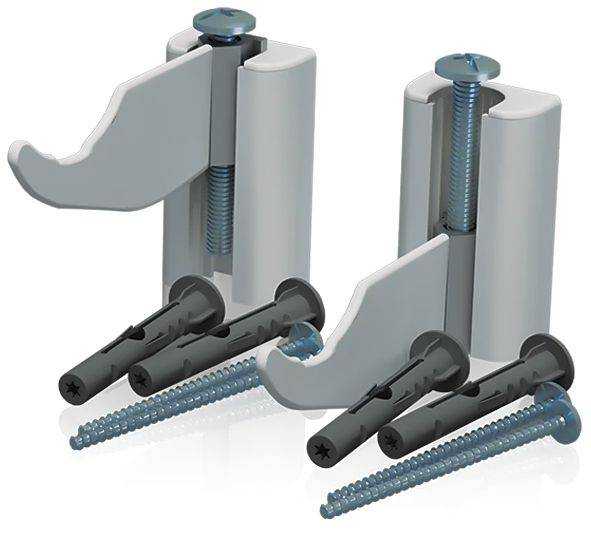

Регулируемые кронштейны.

Смета на работу привлекаемых специалистов включает:

• спуск воды из стояка от 500 до 2 000 руб. в зависимости от региона;
• замену 1 батареи по «простому» варианту от 1 500 руб. за единицу;
• замену батареи с нарезанием резьбы или привариванием сгона на металлических трубах от 2 500 руб. у индивидуальных мастеров или при оплате наличными слесарям управляющей компании, до 4 000 рублей при монтаже специализированными организациями.

Работа по замене радиаторов отопления иногда может потребовать специального инструмента и навыков сантехника. Необходимо объективно оценить свой опыт и при сомнениях обратиться к специалистам. Их услуги стоят намного меньше возможного ущерба от протечек, вызванных ошибками при установке. Если в конкретном случае в распоряжении есть инструмент или работа несложная, радиаторы меняют собственными силами, используя советы из статьи.

Пошаговая инструкция по подключению биметаллических радиаторов отопления

Прежде всего, нужно рассчитать диаметр подводящих труб и заказать монтажный набор соответствующего размера. Обязательно проверьте наличие элементов, необходимых для подключения выбранных вами радиаторов. Для этого понадобится:

• воздуховыпускной клапан;
• 2 переходника;
• переходник под клапан Маевского;
• пробка;
• кронштейны;
• прокладки под заглушку и переходник.

https://youtube.com/watch?v=Ur_SpsKOPso

Перед тем как подключать биметаллические радиаторы, необходимо как следует подготовить емкость. Для этого следует перекрыть воду и слить ее остатки из отопительной системы. Демонтируйте старую батарею, при этом необходимо раскрутить резьбовые соединения отводящих и подводящих труб.

Чертеж экрана для биметаллического радиатора.

Отметьте места размещения креплений. Для этого необходимо приложить радиатор отопления к подводкам труб. Проверьте горизонтальность при помощи строительного уровня. Далее следует отметить крепежные отверстия при помощи карандаша. Для этого необходимо приложить крепления к месту их установки.

В намеченных ранее местах необходимо сделать отверстия соответствующего поперечника. Для этого используется перфоратор. Крепления фиксируются при помощи дюбелей. Учитывайте тот факт, что для 8 и меньшего количества секций биметаллического радиатора достаточно 3 креплений. При большем количестве секций нужно использовать 4 крепежа.

Установите батарею на приготовленные крепления. Устанавливать нужно таким образом, чтобы горизонтальный коллектор был на крюках. Помимо этого, следует знать, что основной особенностью подключения биметаллических батарей считается то, что отопительный агрегат должен, как уже было сказано, сохраняться в упаковке до того момента, пока не будет выполнена полная его установка и не будет проведено испытание на работоспособность.

Установите на любую батарею клапан Маевского, который должен идти в наборе поставке. При затяжке клапана необходимо обязательно использовать динамометрический ключ. Это позволит вам не превысить допустимое напряжение. Установите терморегулирующую и запорную арматуру.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей
Газосварка Уровень	Набор ключей Рулетка и карандаш
Перфоратор

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

Инструкция по монтажу чугунных батарей
Демонтаж старого радиатора	Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

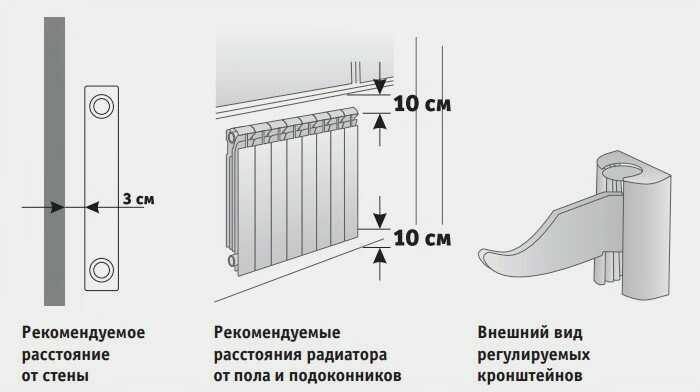

Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора	Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении. Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем. Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать. Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором. Сделайте разметку на стене расположения будущих кронштейнов.
Монтируем кронштейны и устанавливаем на них батарею	Устанавливаем кронштейны в стену. Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля. Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры. Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.
Подключение батареи Байпасс	Начинаем подключение радиатора к системе отопления. Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру. Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем. Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение. Место сварки и изгиба тщательно зачищаем наждачной бумагой. Окрашиваем поверхность батареи. Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!
Финальная проверка	Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Особенности радиаторов из биметалла

Монтаж отопительной системы с участием биметаллических радиаторов требует знания их конструкции и внутреннего устройства.

Конструкция

Биметаллический радиатор отопления состоит из двух слоев металла — алюминиевого корпуса и сердечника, выполненного из стали либо меди. При этом существует две модификации этого устройства:

• Абсолютно биметаллические аппараты, в которых сердечник — это трубки, по которым течет теплоноситель без соприкосновения с материалом корпуса,
• Полубиметаллические, внутренние каналы которых просто усилены пластинами из другого металла.

Различная конструкция дает различия свойств самого устройства. Полностью биметаллические радиаторы отопления намного прочнее, устойчивее к резким изменениям условий эксплуатации и, следовательно, более долговечны.

Конструкция отопительного прибора из биметалла

Расчет количества секций

Правильная установка биметаллических батарей требует точного расчета их количества. Лучше всего доверить это дело специалистам. Но если вы планируете проводить монтаж отопления своими руками, то и все подсчеты придется провести самостоятельно. Для этого потребуются только две величины — мощность выбранного вами отопительного элемента и площадь помещения:

1. Сначала величину площади делим на 10 для расчета по 1 кВт на 10 м 2 .
2. Затем полученное число делим на мощность радиатора, заявленную в паспорте прибора.
3. Округление полученного числа в большую сторону до целых дает нужное количество.

Установка биметаллических радиаторов

Выбор лучшего варианта подключения радиаторов

Последовательное соединение радиаторов отопления является самой экономичной манерой обогрева и создания автономной системы отопления. Идеально подобранное подсоединение и обвязка радиатора к этой системе влияет на качество обогрева всего дома. Прежде всего, перемещение теплоносителя происходит по каналам и трубам батарей, но имеется два фактора:

1. Заполнение пустоты жидкостью. Например, наличие воздушных пробок не позволит иметь естественную циркуляцию воды.
2. Направление жидкости различной температуры. Холодная вода устремляется в нижний поток, так как горячая направляется вверх.

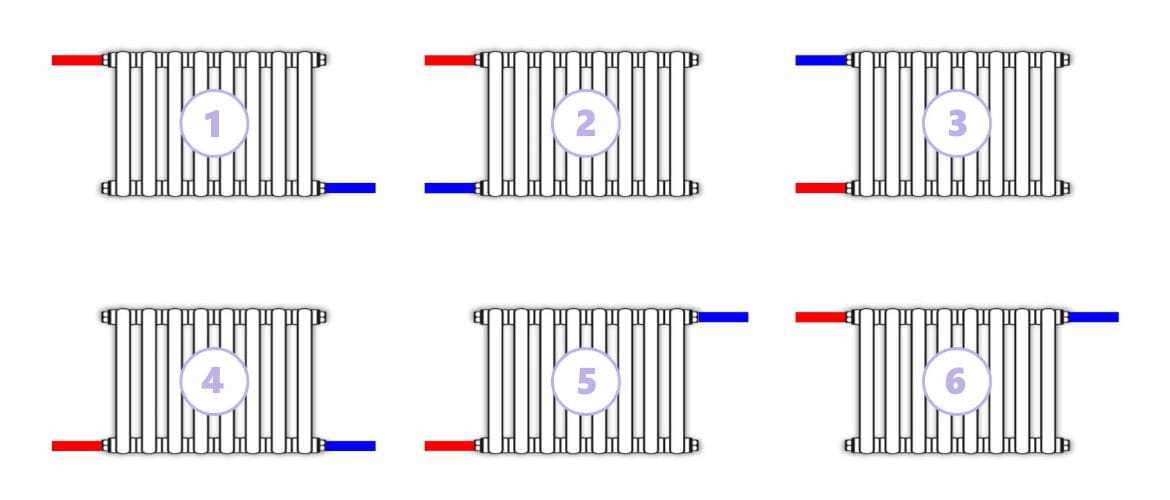

Все способы подключения радиаторов отопления в частном доме имеют свои особенности, поэтому каждый из них будет описан ниже.

Диагональное подключение подача сверху

Чрезвычайно действенный метод. Главная особенность – минимальная теплопотеря. Подходит как для двухтрубных, так и однотрубных систем отопления. Особо эффективен с батареями от 12 секций и более.

Данное диагональное подключение радиаторов реализуется следующим образом: вход тепла находится в верхнем отверстие, а пройдя все секции, выходит из противоположного отверстия снизу.

Одностороннее подключение подача сверху

Подойдет скорее многоэтажкам, но частные дома в несколько этажей также могут воспользоваться этим способом. Воду здесь принимает верхний вход, а напор направляет ее вниз. Опять же, вариант не из популярных из-за немалых теплопотерь, но воспользоваться им можно.

Одностороннее подключение подача снизу

Отличается подачей воды: входит снизу, напором выводится вверху. В отличие от диагонального подключения, в этом случае обе подачи имеют вывод и завод воды с одной и той же стороны.

Большим минусом конкретно этого нижнего подключения является наименьшая эффективность по сравнению со всеми остальными способами. Качественная обвязка радиатора отопления может уменьшить теплопотери, но этот метод все равно является одним из аутсайдеров.

Двустороннее нижнее подключение

Это боковое подключение радиаторов. Главный плюс, когда приходится использовать эту вариацию – трубы можно спрятать в пол. Имеет достаточно высокий % потерь тепла, поэтому прибегают к нему в основном из-за особенностей самого дома или системы.

Диагональное подключение с подачей снизу

Имеет аналогичные характеристики, как и верхняя подача. Главное отличие – меньшая эффективность. При этом, именно эти варианты подключения обеспечивают самый маленький % теплопотерь. Но, по сравнению с первым способом, это диагональное подключение радиаторов позволяет скрыть трубы насколько это возможно.

Двустороннее подключение сверху

Пожалуй, абсолютно бесполезный метод подключения. Вода проходит только сверху, что означает следующее: нижняя часть батареи нагреваться не будет. Если другие вариации никак не подходят, то данное подключение в обязательном порядке необходимо превратить в максимально эффективную схему. Но использовать его вообще не рекомендуется.

Теперь, когда есть понимание, как врезать батарею, пора изучить виды радиаторов и особенности каждого.
