Калькулятор расчета количества секций радиаторов

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

• панельные;
• трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

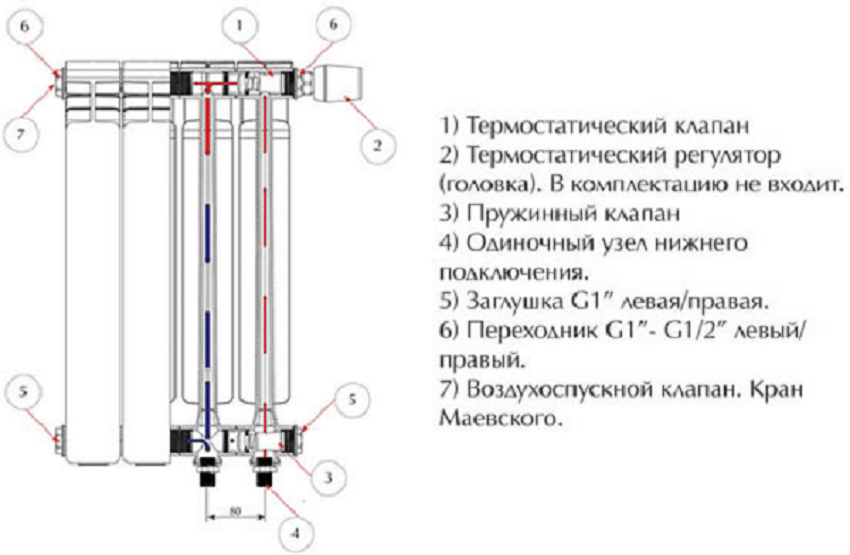

Конструкция алюминиевого радиатора отопления

Устройство алюминиевого радиатора отопления

Перед предотвращением, возникшей сантехнической проблемы, с алюминиевой батареи в вашем доме или квартире и устранением ее своими руками, необходимо в начале ознакомиться с конструкцией этого изделия. А уже после, приступать к восстановительным, ремонтным мероприятиям. Так вам будет гораздо проще понимать и осуществлять, нужные сантехнические работы с алюминиевым отопительным устройством, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Алюминиевые отопительные батареи имеют разную форму конструкции. Отличаются они, как правило, только технологией производства. Специалисты, условно, их делят на три основных вида:

1. Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
2. Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягченного алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
3. Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надежность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

• Меж осевое расстояние составляет 350-500 мм;
• максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
• распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
• обычный диапазон мощностей — от 82 Вт до 212 Вт;
• вес одной секции: в пределах 1-1,47 килограмма;
• максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
• объем жидкости в секции: 0,25-0,46 л;
• срок службы (гарантия от производителя): минимум 10 лет.

Часто задаваемые вопросы

Какие типы отопительных прибором можно приобрести на progreem.by?

В наличии широкий ассортимент батарей отопления. У нас вы можете выбрать и заказать панельный стальной, алюминиевый, биметаллический, трубчатый стальной или чугунный радиатор.

Какие популярные модели радиаторных батарей?

• Лемакс Compact 500-11-2000 бок. подк.
• Kermi Therm-X2 Profil-Ventil FTV тип 22 600-1200
• Royal Thermo PianoForte NoirSable
• Standard Hidravlika Dynamic 80
• Arbonia 3055 105-550 мм

Оригинал статьи на сайте progreem.by:

********************************************************

Мы в Instagram — https://www.instagram.com/progreem.by/ ​

Страница в Facebook — ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Нюансы выбора

Температура теплоносителя и температурный режим в отапливаемом помещении. При выборе батареи следует учитывать поддерживаемую температуру в помещении. Оптимальной считается температура воздуха от 22 до 24 °С. В автономной системе отопления можно регулировать температуру нагрева теплоносителя. В квартирах с центральным отоплением такой возможности нет, поэтому выбирать следует из тех моделей, которые способны выдержать большую температурную и гидравлическую нагрузку.

Схемы подключения радиатора. Процент эффективности отопления зависит также и от способа подключения прибора. Наиболее эффективным считается диагональное подключение, которое обеспечивает равномерный прогрев секций. Если у вас другая схема подсоединения батарей к трубопроводу, стоит выбирать модели мощностью чуть больше рассчитанного.

Однотрубная система отопления. Стоит помнить, что для однотрубной системы характерно неравномерное распределение тепла между радиаторами отопления, поэтому самый дальний от подающей трубы отопительный прибор должен быть больше остальных.

Соотношение площади остекления к площади помещения. Для комнат больших по площади и с двумя оконными проемами стоит приобретать две батареи, при этом учитывают площадь остекления. В помещение с двумя одинаковыми оконными проемами ставят одинаковые по мощности отопительные приборы.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.

Температура носителя так же должна учитываться

Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.

В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:если потолок равен 3 м, то параметры умножаются на 1.05;
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.

Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м

Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Расчёт количества секций радиатора и монтаж

Расчёт количества секций радиатора

Впрочем, тип радиатора — тут не главный, по указанной ниже формуле, вполне можно вычислять количество секций и для других видов, главное — знать мощность одной секции биметаллического радиатора.

Очень важно для каждого помещения производить отдельные расчёты, а не отталкиваться от суммарной площади. Что касается самой формулы, то она предельно проста, и с ней вы точно справитесь, если уж разобрались, как поставить биметаллический радиатор:

• А — это число секций
• Б — это площадь помещения для установки (м2)
• В — мощность биметаллических радиаторов отопления (секции)

Нам необходимо узнать показатель «А» через следующую формулу:

А = Бx100:В

Обязательно следует округлить полученное число в большую сторону, вот и получается необходимое количество. Если вам неизвестна теплоотдача одной секции биметаллического радиатора, вы можете запросить информацию у производителя.

Монтаж: специфика установки

Монтаж: специфика установки

Перед процессом монтажа считается верным промыть биметаллические радиаторы отопления, но не пользуясь щелочными растворами. Ни в коем случае нельзя зачищать контактные поверхности, применяя при этом абразивные материалы.

Согласно инструкциям, на каждую батарею в обязательном порядке устанавливается ручной или автоматический клапан, который необходим для того, чтобы выпускать из радиаторов воздух. Обычно корректность монтажа достигается через многозаходную резьбу.

Не стоит недооценивать этот момент, так как при закручивании усилие не имеет права быть выше, чем значение в 12 кг. Для предотвращения загрязнения рабочей зоны клапана рекомендуется установить на стояки (подающие) особые фильтры.

Рекомендации по монтажу биметаллических радиаторов

Что касается непосредственной установки биметаллического радиатора и его крепления, то вот примерный алгоритм:

1. Разметка мест для крепления кронштейнов, кстати, последние будут крепиться с использованием цементного раствора или, как вариант, дюбелей.
2. Крепление для биметаллических радиаторов просчитывается так, чтобы участки головок (горизонтальные), находящиеся между колонок секций, легли в итоге непосредственно на кронштейны;
3. При помощи таких инструментов, как кран или термостатический клапан, батарею следует аккуратно соединить с коммуникациями, а вверху радиатора — установить клапан, сбрасывающий воздух.

Крайне важно, учитывая технические характеристики биметаллических радиаторов, выдерживать рекомендованные производителем расстояния от пола и стен

Также не следует закрывать батареи всевозможными жалюзи, ширмами, экранами, так как, во-первых, намного уменьшается площадь отопления биметаллических радиаторов, а, во-вторых, ухудшаются условия функционирования и радиатора, и датчиков, и клапанов.

Хочется обратить ваше внимание на то, что, сегодня очень распространено использование тех или иных полностью автоматизированных датчиков для управления прибором, это, к примеру, термоголовки, которые способны управлять температурой биметаллических радиаторов отопления, ускоряя или замедляя ход воды, ориентируясь на заданную температуру в помещении. То есть налицо качественно новые возможности, функционал, который поможет управлять радиаторами, в значительной степени уменьшая затраты средств на обогрев

Стоит ли говорить, что именно поэтому биметаллические радиаторы (низкие и высокие) считаются оптимальным выбором по критерию «соотношение высокого качества и демократичной стоимости»

То есть налицо качественно новые возможности, функционал, который поможет управлять радиаторами, в значительной степени уменьшая затраты средств на обогрев. Стоит ли говорить, что именно поэтому биметаллические радиаторы (низкие и высокие) считаются оптимальным выбором по критерию «соотношение высокого качества и демократичной стоимости».

Преимущества и недостатки алюминиевых радиаторов отопления

К преимуществам изделий из алюминия причисляют следующее:

• небольшой вес и компактные размеры(одна секция весит до 1,5 кг);
• быстрота нагрева и хорошая теплопроводность;
• экономичность и эффективность изделий достигается за счет хорошей теплоотдачи;
• при необходимости можно менять число секций;
• на батареях с термостатами можно регулировать температуру;
• эстетическая привлекательность.

Среди недостатков стоит назвать следующее:

1. Чувствительность к кислотности теплоносителя. Хорошо если этот показатель не превышает 7-8 единиц. В противном случае начнется коррозия.
2. Чтобы предотвратить разрыв секции из-за газообразования, нужно устанавливать воздухоотводчики.
3. Можно подключать только к пластиковым или алюминиевым трубам. При контакте с медными трубами возникает электрохимическая коррозия.
4. Низкое рабочее давление и невозможность установки в централизованные отопительные сети.

Характеристики алюминиевых радиаторов от Faral S.p.A.

Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии. Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.

Основные параметры алюминиевых радиаторов FARAL:

• допускается рабочее давление до16 бар, а при проведении испытаний приборов — 24 бара;
• предельная температура – не более 110 °С.

У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по — минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.

Количество секций в зависимости от мощности может составлять от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.

При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт. Количество секций может составлять в зависимости от мощности от одной до 14.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м кв. является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

• 500 мм: 165 Вт.
• 400 мм: 143 Вт.
• 300 мм: 120 Вт.
• 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

• 500 мм: от 178 до 182 Вт.
• 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, вы можете обратиться за помощью в компанию «Новое место».

Материал с сайта novoe-mesto.ru.

***

«Новое место»: жить за городом с комфортом!— Инженерные системы для загородных домов под ключ— Установка автономной канализации (септиков)— Сервисное обслуживание септиков— Гидроизоляция и дренаж— Бурение и обустройство скважин на воду— Установка систем водоочистки— Монтаж отопления под ключ

Чтобы узнать подробнее о наших услугах, переходите на сайт novoe-mesto.ru

+7 (499) 501-15-98

Как увеличить КПД?

В том случае, если батареи уже смонтированы и не оправдали надежд своего владельца на качественное тепло, можно предпринять действия по увеличения их мощности.

• Начать можно с уборки. Мало кто знает, что обыкновенная пыль снижает теплоотдачу конструкции до 20-25%.
• Если этого оказалось мало, нужно пригласить сантехников, чтобы они прочистили алюминиевые радиаторы внутри.
• На целых 15% можно увеличить теплоотдачу алюминиевого радиатора, покрасив его в темный цвет.
• Установка теплоотражающего экрана за радиатором будет направлять тепло в помещение, а не нагревать стену. Лучше купить готовую модель, но можно воспользоваться и обычной фольгой или металлическим листом. Последний наиболее предпочтителен, так как не только отразит тепло, но и, нагревшись сам, будет делиться им с окружающими.
• Можно увеличить площадь алюминиевых радиаторов, изготовив из такого же металла кожухи. Они, нагреваясь, будут долго отдавать тепло, даже если отопление временно отключат.
• Наращивание секций в батарее так же способствует увеличению ее мощности.

Если применить хотя бы один из этих вариантов, то КПД обогревателей увеличится минимум на 10%, снизив при этом энергозатраты.

Теплоотдача – это самый важный показатель, который нужно учитывать при установке алюминиевых радиаторов. Правильно рассчитав и учтя все факторы, влияющие на него, в помещении можно создать микроклимат, который будет, не только приятен людям, но и позитивно отразится на их здоровье.

Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость. Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

Резко отличаются от других чугунные радиаторы, теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.
