Каким кабелем по сечению подключать электрокотел на 6 и 9 квт

Правильное подключение электрического котла отопления

По конструкции электрический котел отопления это металлический шкаф. Тип крепления котла навесной. Для ввода электрического кабеля питания в котел есть специальное отверстие, а всё электрооборудование котла расположено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких специальных расчетов и «подводных камней». Его нужно подключать, как любой другой бытовой прибор по потребляемой мощности и по нормативам прокладки электропроводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия электропроводки (отдельная группа) со своей автоматической защитой. Для защиты электрического кабеля котла используется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, вернее, по мощности тэнов входящих в конструкцию котла.

Электропроводка для котла отопления

Электропитания котла отопления зависит от его конструкции и схемы подключения тэнов. Для потребителя все необходимые данные указаны в паспорте к котлу.

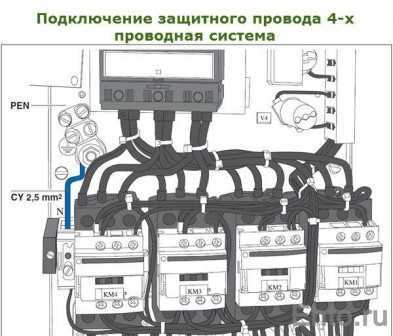

Силовая схема электрического котла отопления с тремя тэнами

Котел отопления может подключаться пятижильным или четырехжильным кабелем. Сечения жил кабеля смотрим в паспорте к котлу и в таблице ниже.

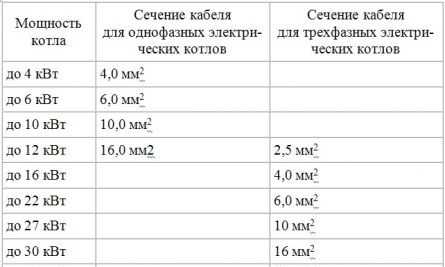

Как видим в таблице 1, для электропитания среднего котла нужны кабели с сечением жил от 2,5 мм (4 кВт) до 6 мм (18 кВт).

Таблица 1

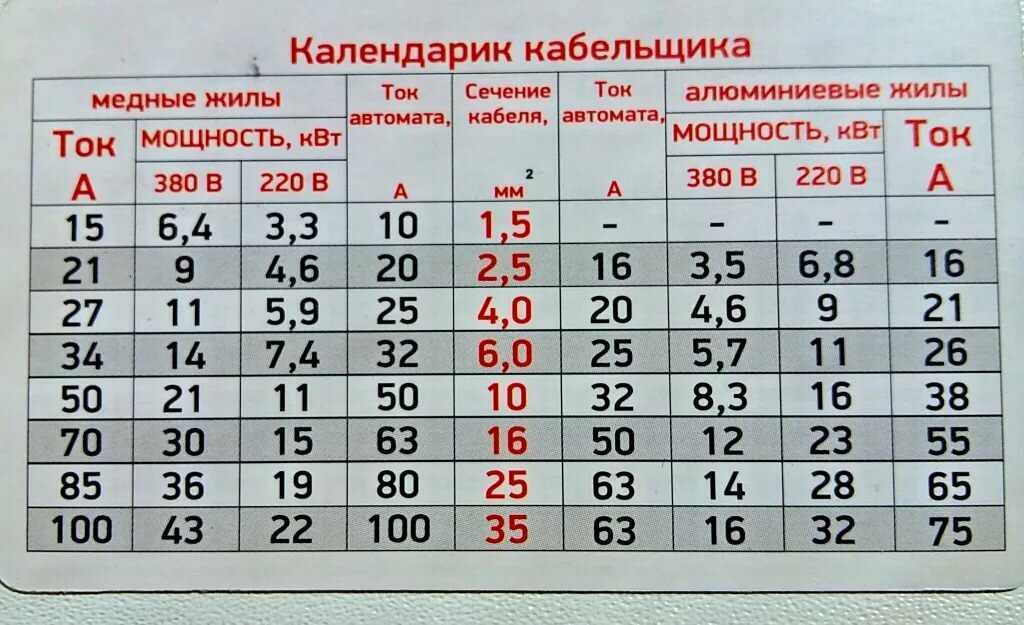

В таблице 2 видим сечения кабелей для более мощных котлов отопления. Как видим, для мощных котлов отопления с тепловой мощностью 60 кВт, нужен электрический кабель с жилами 25 мм и защитный автоматический выключатель перед котлом в 100 Ампер.

Таблица 2

Давайте с ориентируемся и посмотрим, простой тепловой расчет для дома. Не буду показывать расчет с тепловыми потерями, даже не буду учитывать высоту потолка. Простой расчет очень прост.

Примечание: Говоря про сечения жил кабеля имеем в виду только медные жилы, под сечением жилы понимаем площадь сечения поперечного среза жилы кабеля, указанного в паспорте к кабелю.

На чем можно сэкономить?

Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:

Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.

Благодаря этим этапам вы сможете значительно снизить цены на отопление. Если вы желаете, чтобы ваше оборудование прослужило больше времени, тогда необходимо регулярно проводить его осмотр.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов, в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA – 12 серия “Econom”.

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

Преимущества и область применения изделий

Электрические котлы достаточно часто используют для обогрева помещений дачи или частного дома. Это было обусловлено многими факторами. Основным фактором считается то, что они имеют низкую цену, и процесс установки не занимает много времени.

Подключение котла к электросети также обладает рядом преимуществ. К основным из них можно отнести:

Полностью безопасную конструкцию. В конструкции не предусмотрено открытое пламя и именно поэтому она является наиболее безопасной.
Работоспособность электрического котла не будет нарушена, даже если его водонагреватели будут находиться в отключенном состоянии около года.
Он имеет небольшие габариты конструкции. Именно поэтому монтировать его можно практически где угодно.
Сегодня можно встретить огромное количество разновидностей системы. Они значительно могут отличаться по своей мощности и разновидности устройства.
При нагревании воды не будет возникать копоть, которая может нанести вред человеку.

Преимущества и область применения изделий

Подключение котла к электросети также обладает рядом преимуществ. К основным из них можно отнести:

Полностью безопасную конструкцию. В конструкции не предусмотрено открытое пламя и именно поэтому она является наиболее безопасной.
Работоспособность электрического котла не будет нарушена, даже если его водонагреватели будут находиться в отключенном состоянии около года.
Он имеет небольшие габариты конструкции. Именно поэтому монтировать его можно практически где угодно.
Сегодня можно встретить огромное количество разновидностей системы. Они значительно могут отличаться по своей мощности и разновидности устройства.
При нагревании воды не будет возникать копоть, которая может нанести вред человеку.

Обвязка электрокотла: основы

Независимо от электросхемы котла (220 или 380 Вольт), необходимо произвести правильную обвязку. Существует несколько способов обвязки, с применением различного оборудования и материалов.

Особенности обвязки:

Выбор материала для системы отопления;
Выбор способа циркуляции жидкости.

Современные материалы, предоставляют широкий спектр для выбора материалов, при помощи которых, можно устроить систему отопления. Но достаточно распространенным, является пластик. Данный материал, просто монтируется и обладает отличными характеристиками.

Важно понимать, что важную роль играет и способ циркуляции жидкости в системе. Циркуляция может производиться естественным способом и с применением дополнительного оборудования в виде насоса

Стоит отметить, что при естественной циркуляции, очень сложно добиться равномерного распределения тепла по всем радиаторам. Расположенные далеко от котла радиаторы, будут недостаточно прогреваться.

При принудительной циркуляции, нагрев легко регулируется, но стоит отметить, что возрастают расходы на потребляемой устройством электроэнергии.

Обвязка производится следующим образом. Трубы с необходимым диаметром, подключаются к котлу. Далее, в систему встраивается специальный клапан (трехходовой), который обеспечивает управление температурой.

В систему обратной подачи жидкости, устанавливается циркуляционный насос. На выходной трубе из котла, необходимо установить контрольную автоматику, которая состоит из двух клапаном и манометра.

Подключение электрического котла к сети своими руками

Обогрев электричеством не может быть экономичнее, чем прямое сжигание топлива прямо в домашнем котле, потому что этот самый газ сжигается на теплоэлектростанциях, имеющих КПД не больше 45%.

Поскольку, потребность в ночном отоплении особенно актуальна, то электрокотел удешевит отопление, если использовать двухтарифный электросчётчик, когда ночью в энергосистеме появляется излишек электроэнергии, выработку которой технологически трудно уменьшить на электростанциях.

Электрокотел генерирует тепло, не требуя дымохода для своей работы, тем самым не подвергая обитателей дома опасности, угроза которой состоит в выделении чадного газа в случае плохой тяги у котлов внутреннего сгорания топлива.

Говоря о безопасности, нужно заметить, что ни один из видов топлива не является безопасным. Уголь выделяет токсичные вещества, к тому же радиоактивен, газ ядовит и взрывоопасен, даже дерево при сгорании является источником вредных формальдегидов и прочих испарений.

Электрическое отопление даёт возможность сделать обогрев абсолютно экологически чистым, перенеся вредные выбросы подальше от дома, на расстояние линий электропередач.

Схемы подключения однофазного и трехфазного электрических котлов

Соединение отопительного аппарата с сетью 220 В осуществляют в таком порядке:

В распределительном щите монтируют автоматический выключатель с номиналом, соразмерным мощности котла. На входные клеммы заводят «фазу» и «ноль» с соответствующих шин.
Рядом устанавливают УЗО с номиналом на ступень выше, чем у предохранителя.
Соединяют оба прибора перемычкой.
От выходных контактов УЗО прокладывают 3-жильный кабель до клеммника котла.

Электрокотел мощностью до 3,5 кВт включается в розетку общедомовой сети при условии, что проводка отвечает современным требованиям (медные жилы сечением от 2,5 кв. мм).

Котел на 380 В запитывается аналогично, но 5-жильным кабелем и через 3-полюсный автомат.

Для водогрейного узла без автоматики, например, самодельного, используют другие виды электросхем. Наиболее простой вариант:

После автомата и УЗО на каждой фазе устанавливают по однополюсному магнитному пускателю на 220 В. Установка раздельных приборов вместо одного на 380 В позволяет регулировать мощность путем отключения ненужных ТЭНов. Такая необходимость возникает, например, в межсезонье.
На управляющие катушки пускателей заводят одну из фаз, например, B. В ее разрыв устанавливают микровыключатели.
Последовательно устанавливают предельный термостат, размыкающий цепь при перегреве теплоносителя.
После подключают терморегулятор. Он размыкает цепь управления по сигналу температурного сенсора, закрепленного на теплообменнике.

В усложненном варианте к слаботочным катушкам пускателей подключают комнатный термостат.

Установка электрических котлов своими руками: пошаговая инструкция

Когда всё необходимое для установки электрического котла отопления в частном доме будет приготовлено, то можно приступить к выполнению работ. В отличии от строительства печки или монтажа твёрдотопливного прибора отопления, электрическую модель можно установить практически в любом помещении. Наиболее подходящий вариант комнаты для такого изделия — кухня.

Если площадь помещения позволяет установить оборудование этого типа, то следует выбрать место таким образом, чтобы котёл можно было без проблем подключить к водопроводу и отопительной системе. Разместить котёл можно и в специально сделанной для этих целей пристройке, но в этом случае часть энергии отопительной установки будет теряться на обогрев нежилого помещения.

Вне зависимости от варианта установки котла, размещать прибор в непосредственной близости от водоразборных точек и газовой трубы категорически запрещается. Пути размещения силового кабеля также следует заранее продумать. Как и сам прибор, проводник не должен контактировать с другими коммуникациями, располагаться вблизи дверных проёмов и оконных рам.

Окончательно определившись с местом расположения отопительной установки, можно приступать к монтажным работам. Масса мощных котлов может быть значительной, поэтому оптимальным решением будет использование анкерных болтов

Внимание! Чтобы правильно выбрать точки для сверления отверстий, рекомендуется прислонить электрический прибор к стене и маркером отметить места под крепления

По разметке делаются отверстия с помощью дрели со сверлом диаметром, равным толщине анкерного болта. Затем устанавливаются крепёжные элементы, на которые навешивается котёл, после чего устройство гайками фиксируется к горизонтальной поверхности. На следующем этапе к котлу подключаются трубы отопительной системы. В разных моделях устройств эта операция может отличаться, но чаще достаточно просто соединить через шаровые краны устройство и домашнюю систему отопления.

Все подводимые к котлу трубы должны быть жёстко закреплены. Вне зависимости от материала подсоединённые конструкции оказывают дополнительное давление на прибор, что может вызвать разгерметизацию при значительном давлении теплоносителя.

Внимание! Трубы должны быть надёжно установлены на специальных креплениях, иначе дополнительная нагрузка может привести к разгерметизации системы. Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО

Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу.

Надёжное соединение проводов можно получить только если использовать пайку или специальные резьбовые клеммы.

Когда установка электрокотла для отопления частного дома будет закончена, производят тестовый запуск системы. Если в качестве нагревателя в приборе установлен ТЭН, то включать такую установку можно только когда система полностью заполнена теплоносителем и в ней отсутствуют воздушные пробки.

Внимание! Кроме настенных конструкций электрокотлов можно встретить напольные варианты, главное отличие которых заключается в том, что их монтируют на горизонтальную плоскость, которая также должна быть изготовлена из негорючих материалов либо защищена прокладкой. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования

Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования.

Монтаж электрокотла своими руками

Возможно не удастся всё сделать самостоятельно. Но часть работы можно выполнить без привлечения мастеров. Это интересно, познавательно и поможет сэкономить средства.

Этапы работы:

Стена очищается от грязевых и пылевых скоплений до появления блеска;
Будем использовать монтажную пластину навесного типа, винты и дюбели. Обычно всё это предлагается вместе с котлом;
На стене создаётся разметка по крепёжной планке. Сверлятся отверстия, чтобы совпадали с размером диаметра дюбелей;
Дюбеля вставляются в отверстия;
Котёл подвешивается на стену на основе резьбовых крюков. Теперь необходимо закрутить винты.

Но не стоит удивляться, если вместе с моделью будут предложены другие крепёжные элементы. Это нормально они могут отличаться. В инструкции обязательно указывается способ крепления.

Выбираем электрокотел грамотно

Прежде чем разбираться как подключить электрический котел, необходимо правильно подобрать требуемую модель. Выбирать электрический котел следует, в первую очередь, исходя из его мощности. Также стоит учитывать параметры электросети и принцип нагревательного элемента. От того, какой нагревательный элемент установлен в котле, зависит его стоимость.

Современные модели электрокотлов изготавливаются с различными приборами —датчиками погоды, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения при помощи смартфона. Последние отличаются более высокой стоимостью, но удобство управления котлом оправдывает эти затраты.

Виды подключений

В настоящее время типы подключений различаются по количеству фаз: одна, две или три. Отсюда и названия типов подключений:

Однофазное подключение предусматривает самый простой способ подключить нагреватель к источнику питания: на один из двух проводов, идущих от сердечника нагревателя, подается фаза, на другой провод – нейтраль или, как принято говорить, «ноль» (рис. 1).

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Однофазный тип подключения широко применяется в типичной электросети, где напряжение составляет 220 – 240 Вольт, и в других сетях, которые имеют такие значения напряжения: 12, 24, 36, 48, 60 и 110 Вольт.

На рисунке 2 показана схема подключения к однофазному источнику питания.

В силу того, что нагреватель не предполагает наличие собственной полярности, фаза может подаваться на любой из проводов. Данный факт относится к преимуществам использования такого типа подключения: простота и универсальность.

Двухфазное подключение также используется с помощью двух проводов, идущих от нагревателя. Однако там, где в однофазном подключении подается «ноль», в двухфазном подается вторая фаза (рис. 3). Таким образом , данный вид подключения не предусматривает наличие нейтрали.

Двухфазное подключение используется в энергосетях, напряжение которых варьируется в пределах 380 – 400 Вольт.

На рисунке 4 показана схема подключения к двухфазному источнику питания. Как было сказано раннее, визуальных и конструктивных изменений, по сравнению с однофазным типом, данный тип подключения не имеет.

Преимуществом такого типа подключения является возможность получить больше мощности от нагревательного элемента. Повышение мощности оказывает негативное влияние на надежность и ресурс нагревателя – это является единственным недостатком использования двухфазного подключения

Трехфазное подключение может быть реализовано двумя способами. На рисунке 5 показаны две схемы исполнения трехфазного подключения: звезда и треугольник.

Рисунок 5. Схемы исполнения трехфазного подключения.

Разница между этими схемами заключается только лишь в отличительном напряжении питания, которое будет подаваться нагревателю: либо фазные 220 вольт, либо линейные 380 вольт к источнику питания. Фазы будут иметь одинаковый ток, какой бы не была выбрана схема.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Подключение электрокотла: инструкция, как сделать установку и монтаж котла к системе отопления, и электричеству (к сети 220В и 380В) Котлы электродного типа работают на специально подготовленной воде, в которой растворяют соли для повышения плотности до нужного уровня. Спрашивайте, я на связи!

Подключение в электросеть

Перед началом выполнения работ по подключению теплового оборудования к электросети нужно выполнить полную проверку проводки. При выявлении слабых мест необходимо произвести ремонт. Основные правила:

для подключения используют медную проводку, сечение провода выбирается в соответствии с указаниями, данными в инструкции;
соединения с внешним кабелем производится с использованием специальных выводов, расположенных в нижнем углу слева. Тут же распложена клемма заземления с латунным болтом;
при выполнении врезки котла обязательным является устройство заземления

При этом важно проследить, чтобы контакт между корпусом прибора и латунным болтом был надежным;
в схему обязательном порядке включается регулятор температур.

Для защиты электрической части оборудования от перепадов напряжения необходимо использовать УЗО. При использовании трехфазных розеток обязательно устанавливают автоматический выключатель.

Плюсы и минусы 2-х-трубной системы

К плюсам такого отопления можно отнести следующие пункты:

Система более надежна и менее уязвима к разморозке;
Параллельный принцип подключения, обеспечивающий большую теплопроизводительность;
Возможность продления, как в вертикальном, так и в горизонтальном направлении, что особенно удобно при расширении жилого помещения (пристройке жилых помещений);
Возможность ручного регулирования температуры для каждого помещения.

К минусам отнесем следующее:

Более высокая стоимость;
Монтаж происходит несколько сложнее;
Потребуется большее количество расходного материала (труб).

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

внутренний диаметр никогда не изменяется;
внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
быстрота монтажа;
выдерживают давление до 25 бар и температуру до +95 ℃;
высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

цена медных труб выше, даже чем стальных;
стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами

Вступление

Выбор типа котла зависит от оценочной стоимости отопления. На основе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По названию понимаем, что источником выработки тепла в таком котле будет электричество.

Наиболее дешевый вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода или автономно, специальными резервуарами. Сколько стоит газ с доставкой смотрим тут.

Электрический котел отопления не относится к дешевым способам отопления дома. Однако, особенности района, отсутствие других источников тепла (газа, дров, твердого топлива) и доступность электричества не дают выбора.

Таблица расчета стоимости отопления за 1 кВт/час.

Топливо	Стоимость 1кВт*ч	Итого за сезон
Сухие дрова	90 копеек	80 тыс. руб.
Уголь	160 коп.	140 тыс. руб.
Гранулы, пеллеты	133 коп.	120 тыс. руб.
Дизельное топливо	280 коп.	250 тыс. руб.
Магистральный газ	50 коп.	40 тыс. руб.
Сжиженный газ	250 коп.	220 тыс. руб.
Электричество	350 коп.	300 тыс. руб.

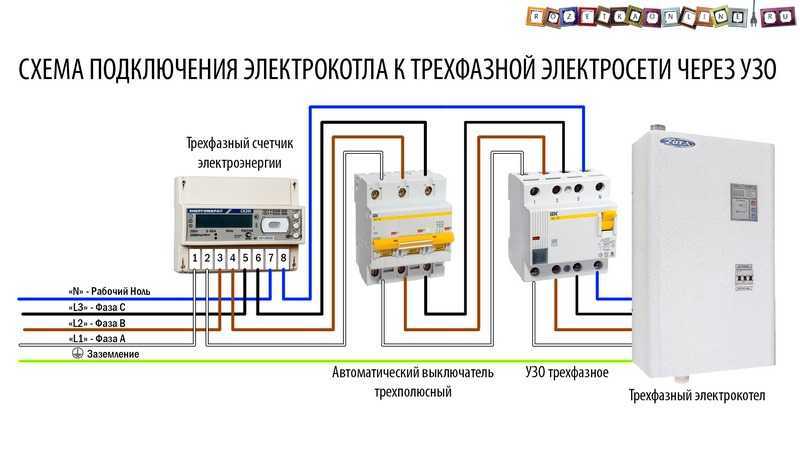

Схема подключения электрокотла к электросети 380 В (трехфазного)

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда». для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла. если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Правила и требования к установкеЭлектрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

от 0,7 м сверху котла;
от 0,5 м по бокам (в том числе до трубопровода) и снизу;
от 0,7 м перед котлоагрегатом;
не менее 3 см между стеной и котлом.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой “N”. Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Подключение электрического котла отопления в пятипроводной системе

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.

Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

С чего начать

Чтобы справиться с этой задачей, необходимо ознакомиться со схемой электрокотла (см. изображение). В зависимости от типа прибора (ТЭНовый, индукционный или электродный) нагревательным элементом выступают металлические ТЭНы, излучатель и его приемник или специальный преобразователь, который воздействует на свободные ионы в воде и нагревает теплоноситель без использования «посредников».

Теперь можно подумать о том, как установить электрокотел. Для этого потребуется собственно котел, бойлеры, соединительные трубы, радиаторы отопления, запорные и сливные вентили, циркуляционный насос и фильтр.

Заключение

Подключение электрокотла к системе отопления должно проходить по отдельной электролинии от счетчика. Не забывайте про мощность! Подключив мощный электрокотел к двухфазной сетке, есть риск оставить без света не только систему электроснабжения своего частного дома, но и целого района. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки. Во-первых, это запрещено техникой безопасности, а во-вторых, УЗО воспримет это как короткое замыкание в генераторе.

Установка электрического котла (особенно двухконтурного) и составление электросхемы иногда вызывают трудности даже у профессионалов. Конечно, вы способны сделать это дома, своими руками, но безопаснее довериться опытному специалисту. Более того, в случае обнаружения неисправности вы всегда сможете воспользоваться гарантией на ремонт. Впрочем, если вы все же решили действовать самостоятельно, рекомендуем еще раз перечитать статью и уточнить все детали, вызывающие сомнение.

Подключение радиатора к однотрубной системе отопления Подключение радиатора отопления к двухтрубной системе Изготовление электрокотла «Скорпион» Схема и этапы подключения газового котла отопления к системе отопления

Как вам статья?

Мне нравитсяНе нравится
