Алюминиевые радиаторы отопления и батареи биметаллические: теплоотдача в таблице и размеры

Определяемся с типом

Выбор радиатора водяного отопления следует производить с учетом его типа и пригодностью для эксплуатации в определенных условиях

Также следует обратить внимание на имеющиеся ограничения к применению — эффективность радиаторов зависит от правильного их подбора для определенной системы отопления

Для алюминиевых радиаторов характерна повышенная теплоотдача, небольшой вес секций, хорошее соотношение цены и качества. Немаловажен для покупателя и элегантный дизайн.

Панельные стальные радиаторы эффективность имеют достаточно высокую, но использовать их рекомендуется в малоэтажном или индивидуальном строительстве. Использование таких радиаторов в городских многоэтажках не рекомендуется, но если отопление в доме поквартирное или котельная стоит на крыше, то этот тип радиаторов окажется неплохим вариантом.

Секционные биметаллические радиаторы обладают лучшими свойствами, присущими как стальным трубчатым радиаторам, так и секционным алюминиевым, но вместе с тем они характеризуются меньшей площадью проходного сечения вертикальных каналов.

Они хорошо справятся с поставленными задачами в случае установки в центральную систему отопления с условиями далеко не идеальными, с некачественным теплоносителем и неконтролируемыми его подпитками. Дизайн биметаллических радиаторов довольно изящный. Цену они имеют более высокую, чем алюминиевые радиаторы.

Чугунные радиаторы отличаются нейтральностью к теплоносителям разного качества, они будут хорошо работать в системах, где теплоноситель плохо подготовлен: имеет повышенную загрязненность, агрессивность и т.д.

К недостаткам можно отнести большую инертность, что приводит к невозможности быстрой регуляции температуры в помещении. Естественно, что в условиях современных систем отопления это экономически невыгодно. Вторым недостатком можно назвать непривлекательный дизайн этого вида отопительных приборов. Существенным недостатком является также громоздкость и большой вес чугунных радиаторов, что создает лишние проблемы с их транспортировкой и установкой.

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

алюминиевые;
биметаллические;
чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

тепловая мощность;
допустимое рабочее давление;
давление опрессовки (испытания);
вместительность;
масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

Обзор некоторых вариантов расчета

Существует множество способов, с помощью которых можно произвести расчетные работы, мы рассмотрим те из них, которые возможно произвести, не имея специального образования и профессиональных расчетных программ.

Простейший вариант

Это решение подойдет вам, если у вас есть план помещения, работы достаточно просты:

По чертежам определяете площадь каждого из помещений и помечаете в виде списка.
Далее необходимо разделить полученные цифры на коэффициент 1,8. Полученный результат и будет требуемым количеством секций. Конечно, этот вариант далек от идеала и не отличается точностью, но ориентировочные данные можно рассчитать.

Данный способ не очень хорош для алюминиевых радиаторов, так как они отличаются по своим показателям в зависимости от размера

По площади

Самый простой и широко распространенный вариант, о котором можно сказать следующее:

Чем больше размер помещения, тем больше необходимо секций радиатора для его отопления

Способ подходит только для комнат со стандартной высотой, которая может варьироваться в диапазоне от 240 до 280 см, для более высоких помещений нужно выбирать другой вариант расчетов, так как данная система не позволит получить точные данные.
В первую очередь необходимо измерить ширину и длину комнаты, после чего рассчитать ее площадь не составит особого труда.
Согласно строительных норм на один квадратный метр должно приходиться 100 Ватт мощности обогревательного элемента, то есть для обогрева 10 м2 необходим 1 кВт тепловой энергии.

Теплоотдача секции алюминиевого радиатора может варьироваться в зависимости от размера и конфигурации, эта таблица упростит расчет

По объему помещения

Этот способ позволяет провести более точные расчеты, его выполнение также не составляет большой сложности:

Кроме таких параметров как длина и ширина вам понадобится еще одно значение – высота, необходимо перемножить все три числа, и вы получите объем помещения в кубических метрах.
Согласно норм СНиП на один кубометр воздуха в помещении должно приходиться 0, 41 Ватт тепловой энергии. То есть вам необходимо умножить объем на 0,41 – полученный итог будет уже более точным отражением фактической потребности помещения в отоплении.
Этот вариант подходит для помещения с правильной конфигурацией, если же имеются выступы и ниши, то их объем необходимо рассчитать отдельно и прибавить к объему основной площади.

Высокие потолки не только добавляют пространство, но и заметно увеличивают требуемое количество секций в радиаторе

Использование таблиц

У каждого производителя есть таблица теплоотдачи алюминиевых радиаторов отопления, по которой можно без труда определить мощность той или иной модели. А в нормах СНиП есть специальные таблицы, по которым можно рассчитать количество элементов в зависимости от их мощности. Это очень удобный вариант проведения работ, который позволяет получать достаточно точные и корректные результаты.

Таблица теплоотдачи алюминиевых радиаторов показывает их характеристики при определенной температуре теплоносителя, если же показатели ниже, то и значения изменятся в меньшую сторону

Особенно удобно использовать готовую информацию в помещениях с высокими потолками, так как там цифры потерь тепла заметно увеличивается, таблица ниже показывает, сколько секций определенной мощности потребуется при той или иной высоте потолков в комнате.

Эта таблица составлена в соответствии с требованиями СНиП и поможет легко провести расчет для высоких помещений

Дополнительные факторы, которые следует учесть

Полученные результаты не учитывают всех особенностей помещения.

Поэтому следует использовать поправочные коэффициенты, вот самые важные и значимые из них:

При использовании окон из ПВХ полученный результат не нуждается в увеличении, более того, его можно уменьшить на 10%.
Если стены утеплены качественно, то редактировать результат не нужно, но если это сделано не очень хорошо, то поправка может составить от 10 до 40%.
Каждый оконный проем требует добавления 5% к необходимой мощности системы отопления.
Если помещение имеет две наружные стены, то на его отопление будет уходить гораздо больше тепловой энергии, поэтому следует использовать коэффициент 1,3.
Расположение радиатора имеет огромное значение, так как от этого зависит его теплоотдача, на схеме ниже наглядно показано, как изменяется эффективность отопления в зависимости от варианта установки.

Эта схема расскажет вам, как изменять полученные результаты в зависимости от того, как расположены радиаторы

Помните о том, что качественные радиаторы всегда стоят немало, цена хорошего изделия из алюминия довольно высока.

Расчет по площади

Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.

Пример расчета количества секций радиаторов по площади помещения

Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.

После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.

Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.

Подробный расчет с учетом особенностей помещения

Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.

Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.

КТ – необходимое тепло;
S – площадь комнаты;
К с числом – коэффициент.

Как рассчитать теплопотери

Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.

K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.

К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.

Оконные проемы

К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:

Двойное остекление деревянной рамы, К3 равен 1,27;
Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
Двойной стеклопакет, К3 = 0,

К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:

Отношение	Коэффициент
Менее 0,1	0,8
0,11/0,2 = 0,55	0,9
0,21/0,3 = 0,7	1,0
0,31/0,4 = 0,775	1,1
0,41/0,5 = 0,82	1,2

Стены и кровельное покрытие

К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:

Утепление отсутствует. К5 = 1,27;
Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
Высокий – K5 = 0,85.

К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:

Высота (м)	Коэффициент
2,8 – 3	1,05
3,1 – 3,5	1,1
3,6 – 4	1,15
4,1 и далее	1,2

К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.

Погодные условия

Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.

Температура	Коэффициент
От -35 °C	1,5
От -25 до -35°C	1,3
-20°C	1,1
-15°C	0,9
-10°C	0,7

Зависимость от режима системы отопления

Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.

Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
Двустороннее нижнее – 1,13.

Что влияет на коэффициент теплоотдачи

Температура теплоносителя.
Материал, из которого изготавливаются отопительные батареи.
Правильно проведенный монтаж.
Установочные размеры прибора.
Размеры самого радиатора.
Тип подключения.
Конструкция. К примеру, количество конвекционных ребер в панельных стальных радиаторах.

С температурой теплоносителя все понятно, чем она выше, тем больше тепла прибор отдает. Со вторым критерием тоже более или менее понятно. Приведем таблицу, где можно ознакомиться, какой материал и сколько отдает тепла.

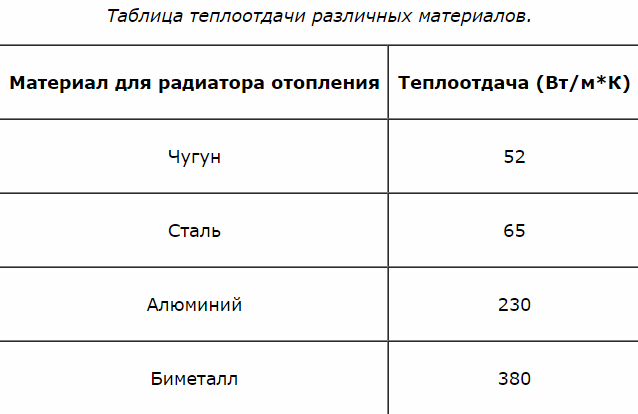

Материал для батареи отопления	Теплоотдача (Вт/м*К)
Чугун	52
Сталь	65
Алюминий	230
Биметалл	380

Скажем прямо, это показательное сравнение говорит о многом, из него можно сделать вывод, что, к примеру, алюминий имеет теплоотдачу практически в четыре разы выше, чем чугун. Это дает возможность снижать температуру теплоносителя, если используются алюминиевые батареи. А это приводит к экономии топлива. Но на практике получается все по-другому, ведь сами радиаторы изготавливаются по разным формам и конструкциям, к тому же модельный ряд их настолько огромен, что говорить о точных цифрах здесь не приходится.

Расчет теплоотдачи по таблице

Многих потребителей мало интересует процесс расчета теплоотдачи, в большей степени для них важна эффективность. Об эффективности можно говорить, когда учитываются все параметры. Многие фирмы производители сводят показатели в таблицы, по которым проще подобрать батареи необходимой эффективности.

Фото 1. Пример таблицы для расчета теплоотдачи радиаторов таких марок, как DeLonghi, Kermi, Korado.

Пример работы

Из таблицы выбираем интересующую фирму производителя. Например, Kermi (Германия). В первой колонке выбираем тип радиатора. Допустим, это радиатор типа 22. Его размеры 400х100х300. Мощность изделия 510 Вт.

Если в нашем помещении расчетная необходимость требует батарею общей мощностью 2000 Вт, то таких батарей потребуется установить 2000/510 = 4 шт. Исходя из указанной цены, общая стоимость будет в пределах 12 тыс. руб.

Сначала необходимо уточнить — найдется ли место для установки такого количества батарей отопления. Если физического места для установки нет, то надо выполнить выбор из других типов рбатарей.

Фото 2. Пример таблицы мощности для радиаторов от производителя Kermi. Указано несколько моделей отопительных приборов.

Выбираем тип 22. Высота 600 мм, длина 1000 мм. В месте пересечения находим мощность батареи — 2249 Вт. Это означает, что одного элемента вполне достаточно, чтобы отопить нашу комнату с расчетной необходимостью в 2 кВт.

Преимущества и недостатки радиаторов из чугуна

Радиаторы чугунные изготавливаются при помощи литья. Чугунный сплав отличается однородным составом. Такие отопительные приборы широко используются как для центральных отопительных систем, так и для систем автономного отопления. Размеры чугунных радиаторов могут быть разными.

Среди преимуществ чугунных радиаторов можно отметить:

возможность использования для теплоносителя любого качества. Подходят даже для теплоносителя с высоким содержанием щелочей. Чугун – материал прочный и растворить либо поцарапать его непросто;
устойчивость к коррозионным процессам. Такие радиаторы могут выдержать температуру теплоносителя до +150 градусов;
отличные теплоаккумулирующие свойства. Спустя час после отключения отопления чугунный радиатор будет излучать 30% тепла. Поэтому чугунные радиаторы идеально подходят для систем с нерегулярным нагревом теплоносителя;
не требуют частого ухода. А связано это преимущественно с тем, что сечение у радиаторов из чугуна достаточно большое;
длительный срок эксплуатации – порядка 50 лет. Если теплоноситель высокого качества, то радиатор может прослужить и столетие;
надежность и прочность. Толщина стенок таких батарей большая;
высокое излучение тепла. Для сравнения: биметаллические обогреватели передают 50% тепла, а радиаторы из чугуна – 70% тепла;
на чугунные радиаторы цена вполне приемлема.

Среди недостатков можно выделить:

большой вес. Только одна секция может иметь вес около 7 кг;
монтаж следует производить на предварительно подготовленную, надежную стену;
радиаторы надо покрывать краской. Если через время необходимо покрасить батарею вновь, старый слой краски в обязательном порядке шкурят. В противном случае теплоотдача снизится;
повышенный расход топлива. Один сегмент батареи из чугуна содержит раза в 2-3 больше жидкости, нежели другие виды батарей.

Разновидность	Тепловая отдача
М-140-АО (чугун)	175
М-90	130
РД-90	137
RIfar Alum (алюминий)	183
RoyalTermo Optimal	195
РИФАР Alp (биметалл)	171
РИФАР Base	204
