Поэтапный монтаж радиаторов отопления своими руками

Пошаговая инструкция по установке чугунных батарей в квартире

Стандартный чугунный радиатор имеет 10 секций. Перед монтажом в отверстия нужно вкрутить гайки с подмоткой. Часто острые края гайки повреждают уплотнительный материал. Избежать этого помогает стачивание кромки с помощью рашпиля.

Намотать на резьбу гайки подмотку в направлении, обратном резьбе.

Наматывать нужно туго, чтобы материал не сполз во время накручивания гайки. Смазать подмотку силиконовым герметиком.

Закрутит гайку разводным ключом.

Проделать ту же операцию с другой гайкой. Подготовить подобной образом краны — намотать льняную нить и смазать герметиком.

Вкрутить кран в установленную ранее гайку.

Докрутить с помощью большой отвертки или самодельного ключа.

Чтобы к крану можно было подключить полипропиленовую трубу, из которой выполнена подводка, обмотать нитью и смазать силиконом соединительную муфту. Скрутить муфту и кран. Собрать узлы на подаче и обратке.

Для отвода воздуха установит кран Маевского.Повесить чугунный радиатор на крюки, закрепленные в стене. Теперь он готов к подключению.

Установка радиаторов

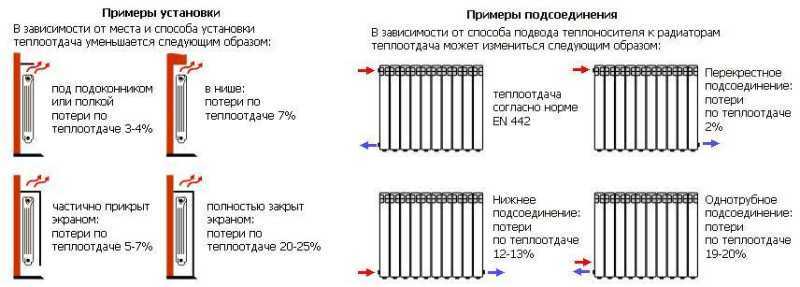

Схемы подключения радиаторов отопления.

Перед началом работ нужно сделать полное перекрытие отопительного контура, затем слить из системы воду, тщательно удалить остатки которой может помочь насос. Качественно проверяют при помощи уровня навешенный на опоры радиатор по горизонтали и по вертикали.

Из прибора необходимо выкрутить все заглушки. Подключают оборудованный вентилем байпас, который требуется только для однотрубного контура. Для подсоединения к двухтрубному контуру байпас не требуется, для соединения используют только сгон с подсоединенным к нему вентилем. При помощи сгонов с резьбой подключают радиатор к системе, для герметизации стыков используют паклю либо иной уплотнитель.

Установка завершена, но потребуется еще правильная опрессовка. Чтобы ее осуществить, нужно будет вызвать сантехника. И покупать аппарат ради установки нескольких батарей нет смысла. Как правильно установить чугунную батарею ?

Монтажная схема радиаторов отопления.

Не радующий изяществом материал достаточно долго сохраняет тепло и постепенно передает его в обогреваемое пространство. Для желающих узнать, как правильно делается установка радиатора отопления, который выполнен из теплоемкого чугуна, здесь описаны специфические особенности конструкции прибора и его установки:

радиатор из чугуна перед монтажом необходимо развинтить, отрегулировать ниппели, а потом заново собрать радиатор. Разборка производится на верстаке при помощи пары радиаторных ключей, которые вставляются в ниппельные отверстия. В целях увеличения приложенной силы и для фиксирования в ушко ключа, который предназначен для отвинчивания нижнего ниппеля, вставляется ломик. В целях избежания перекоса оба ниппеля, которые расположены сверху и снизу, развинчиваются одновременно. Работу будет удобнее делать вдвоем

При развинчивании чугунного радиатора необходимо обратить внимание на направление резьбы. На разных сторонах радиатора из чугуна резьба имеет противоположное направление

Далее снимают секцию; по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения. Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель; настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления; поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру; подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться.

В технологии установки нет ни одного особо трудного момента. Если четко соблюдать последовательность, знать правила, изучить информацию о том, как правильно установить радиатор отопления. то можно смело приступать к делу с руками, которые уверенно держат радиаторные, динамометрические ключи и другие инструменты. Но для достижения успеха мало одной только уверенности. Обязательно будет помогать доскональное соблюдение правил установки и формирование безупречной герметичности, которая гарантирует полное отсутствие протечек.

Общее описание процесса установки радиаторов

Как правильно установить радиатор отопления? Процесс установки батарей отопления не настолько сложен, как представляют себе его большинство из нас. Точнее, он может быть сложным в том случае, если «постараются» сами радиаторы

Поэтому, прежде чем остановить свой выбор на какой-либо модели, важно ознакомиться с правилами ее установки. Например, любой человек, даже не являясь профессионалом, сможет выполнить такую операцию, как установить радиатор отопления из алюминия, поскольку они не требуют навыков использования дополнительного оборудования

Однако то же самое нельзя сказать о радиаторах чугунных – для того чтобы их установить, вам придется освоить правила использования сварочного аппарата.

Кроме того, не лишним будет определить для себя, какими именно будут необходимые вам характеристики радиаторов по следующим критериям:

• износостойкость;
• экономичность;
• проточность;
• устойчивость к среде.

Современный радиатор отопления

И если вы правильно определите данные параметры и сможете подобрать соответствующие радиаторы – то отопительная система в вашем доме будет радовать теплом долгие годы. Немалую роль играет не только схема монтажа батарей отопления, но и материал, из которого выполнены радиаторы. Дело в том, что многие современные модели, выполненные из ультра качественных и экологичных материалов, имеют заоблачную цену. Поэтому постарайтесь реально смотреть на свои возможности и потребности. Вряд ли в дачном доме вам могут понадобиться сверхдорогие батареи.

В частности, при монтаже следует учитывать такие параметры, как высота расположения радиатора относительно пола, расстояние между стеной и радиатором. В меньшей степени имеет значение то, к какой именно стене будет крепиться батарея – большинство современных моделей с легкостью монтируются на стены, покрытые гипсокартоном. Впрочем, запомнить характеристики, на которые следует опираться, довольно просто – расстояние от пола до нижней точки батареи не должно быть менее 5 см. Такое же расстояние (не менее 5 см) должно быть и между стеной и задней стенкой радиатора.

Выполнить самостоятельно такую операцию, как установка батарей отопления, весьма просто. Если вы ранее вовсе никогда не имели дело с какими-либо подобными работами, тогда необходимую информацию и полный процесс установки можно найти на нашем сайте, где представлена инструкция и видео материалы. Кроме того, сегодня существует большое количество специализированных форумов и ресурсов, на которых профессиональные мастера делятся советами и показывают оптимальные схемы установки радиаторов отопления. И, воспользовавшись информацией с подобного сайта, вы с легкостью сможете узнать, как правильно установить батарею отопления самостоятельно.

https://youtube.com/watch?v=9cw-PAnBrOM

Как самостоятельно установить радиаторы отопления

Установка радиаторов отопления своими руками является выполнимой не для каждого человека. Как минимум этот процесс требует обязательной подготовки. Если данная ситуация будет рассматриваться непрофессионально, то результатом могут стать разрушительные последствия.

При условии проживания в многоэтажном доме, наилучшим решением будет вызов специалистов по причине того, что присутствует риск затопления не только своего жилища. В частном доме возможно осуществление монтажа и установка радиаторов отопления своими руками, но для этого требуется рассмотреть главные этапы монтажа батарей.

Подключение батарей отопления своими руками

Порядок работ:

Первым делом необходимо сделать разметку радиаторов отопления и положения кронштейнов на стене. Как правило, их располагают вверху и внизу. Если повесить радиатор только на верхние кронштейны, то его сложно будет выровнять по вертикали.
После того как разметка нанесена, в местах крепления кронштейнов сверлятся отверстия. Диаметр отверстий должен соответствовать диаметру дюбеля на кронштейне. В отверстие вставляется дюбель, а уже в него вкручивается сам крюк. Последние вкручиваются не до конца. После того, как будет установлен радиатор, его положение можно регулировать, вворачивая или отворачивая крюки кронштейнов.
Когда кронштейны установлены, на них навешивается радиатор, после чего регулируется его положение. Как только радиатор установлен и выровнен по уровню, можно его снимать и упаковывать. С обоих концов радиатора устанавливаются по 2 заглушки (верхняя и нижняя). В тех отверстиях, к которым будет подключаться подача или обратка, необходимо выкрутить заглушки.
В рабочие отверстия вкручиваются соединительные муфты. Перед тем как вкрутить муфту, на ее резьбу наматывается уплотнитель

Важно: уплотнитель наматывается только по часовой стрелке, то есть по ходу резьбы.
После этого к муфтам подключается отсечные краны. Некоторые ставят не кран, а вентиль, благодаря которому можно регулировать подачу теплоносителя на конкретный радиатор

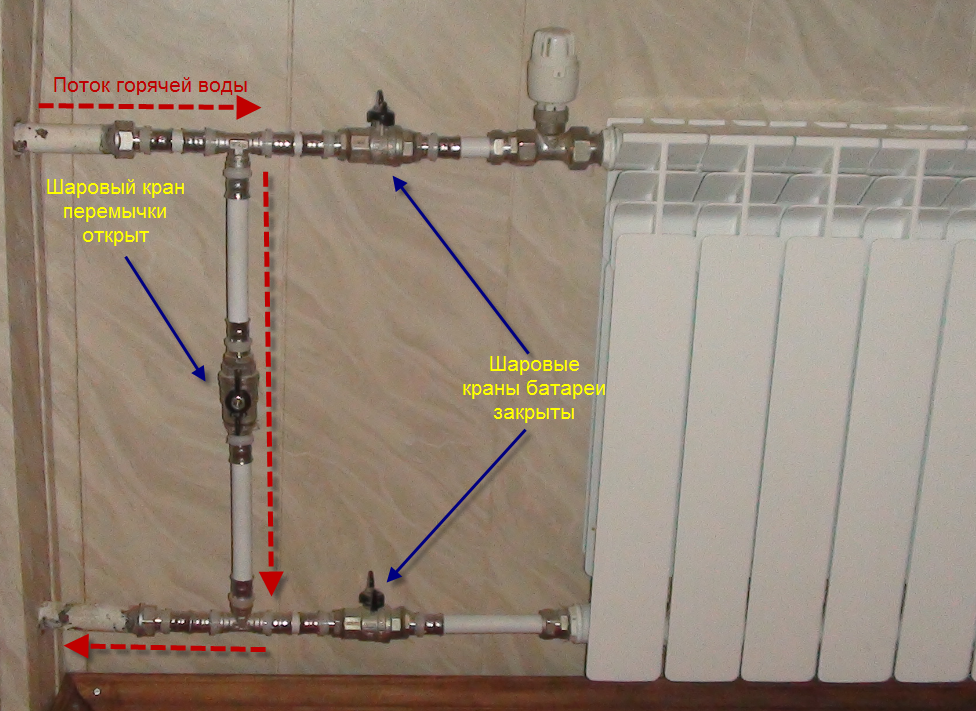

Далее, если требуется, оборудуется байпас.
Подключение радиатора не представляет никакой проблемы. К уже установленным муфтам прикручивается муфта трубы.

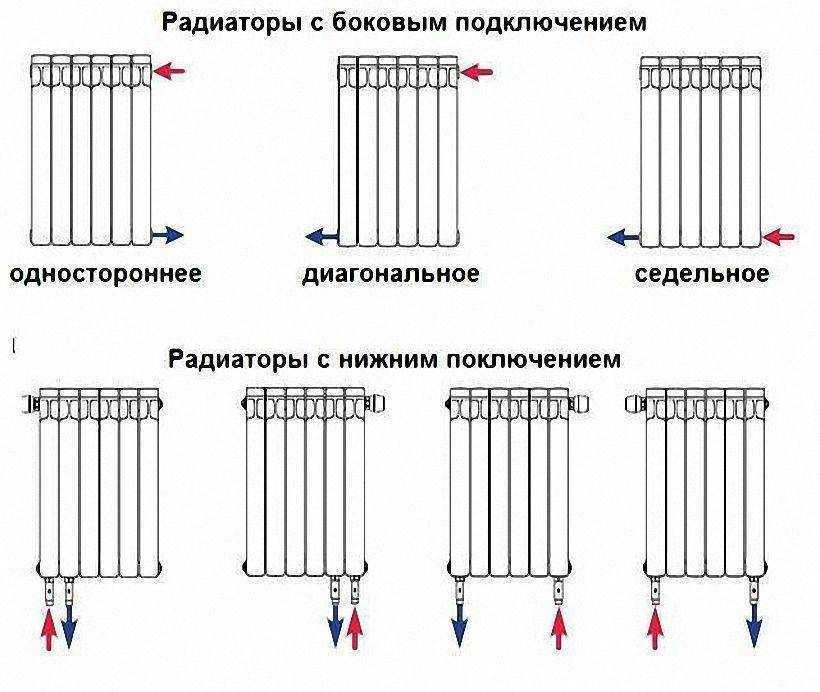

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет. Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации: В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

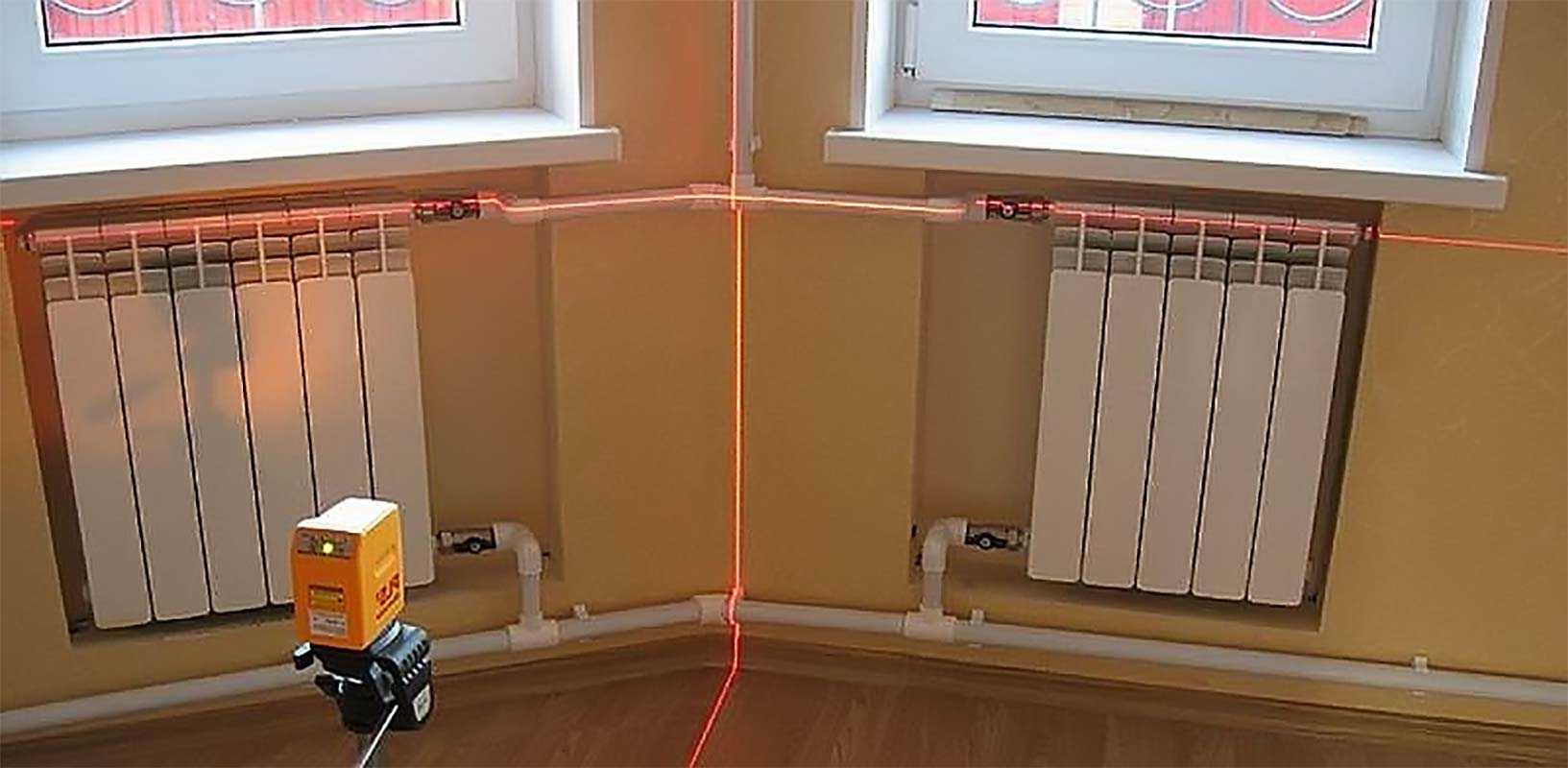

Правильная разметка радиаторов отопления с кронштейнами

Секционный принцип выбора устройств отопления позволяет точно определить количество секций, которые необходимы для обогрева помещений с конкретными техническими условиями.

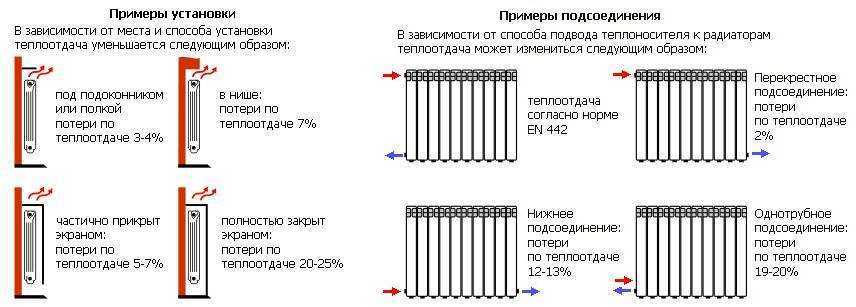

Схема подключения отопления.

По правилам установки 1 м² площади нагревательной поверхности радиатора оснащается 1 кронштейном.

Итак, вот что необходимо сделать:

• с учетом вышеприведенных правил делается разметка точек установки кронштейнов;
• перед высверливанием отверстий необходимо все расстояния еще раз проверить;
• в высверленные отверстия вставляют дюбели, в которые затем вкручивают крепления.

Если разметка была выполнена правильно, радиатор плотно ляжет на все монтированные опоры, очень прочно опираясь на каждую. Последующая установка радиатора своими руками содержится в подключении устройства к системе коммуникаций.

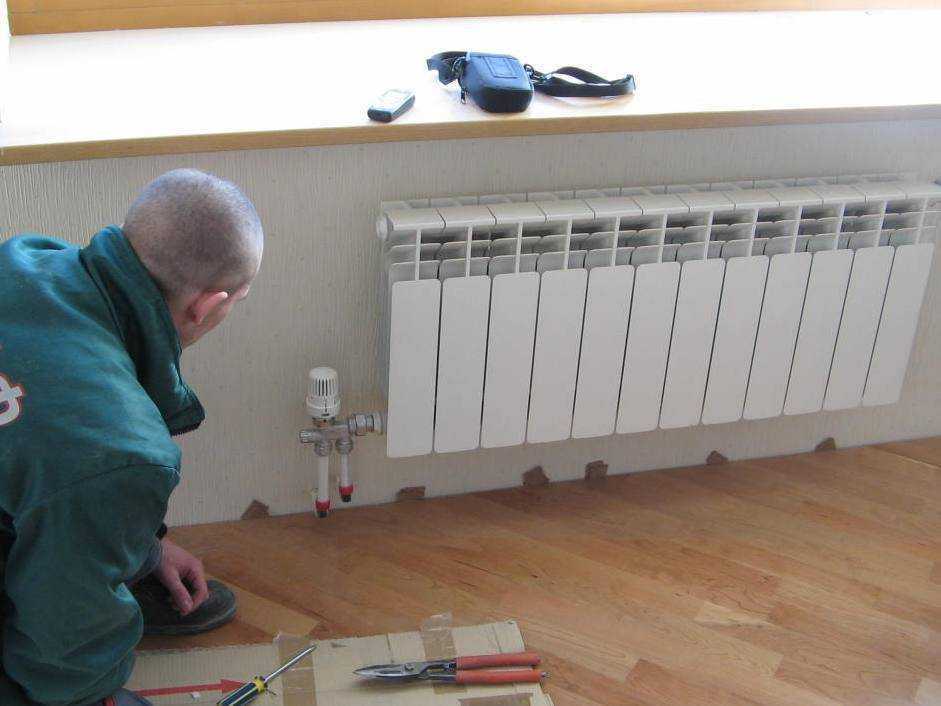

Установка и подключение радиатора отопления.

Список необходимых приборов и материалов:

• ключи с размерами, которые позволяют с точностью соблюсти динамометрический момент;
• герметик;
• пакля, пропитанная масляной краской или с уплотнительной лентой;
• байпас;
• переходники;
• муфты;
• ниппели;
• уголки;
• запорные вентили;
• сгоны с резьбой, соответствующей размерам радиатора и труб;
• втулка;
• кран Маевского;
• насос;
• уровень.

Дополнительные возможности регулирования отопления

Вентили, независимо от контура труб и способа подачи теплоносителя в радиаторы, нужны для быстрой остановки течи или других аварийных ситуаций. Часть коммуникации или один отопительный прибор сразу же можно отключить, сохранив имущество от подтопления. Устанавливая новое тепловое оборудование, обязательно ставьте запорную арматуру.

Терморегулирующие вентили позволяют регулировать микроклимат в помещении и экономить на отоплении. В системах по типу «умный дом», которые становятся все более доступными через приложение смартфона:

• есть возможность выключать отопление в свое отсутствие;
• контролировать температуру воздуха в помещении;
• включать оборудование перед возвращением.

Порядок монтажа батареи

Теперь поговорим о том, как правильно производится установка радиаторов отопления. Работы будет выполнять намного легче, если поверхность стены за батареей будет максимально ровной.

На участке намечается середина проема, под подоконником на расстоянии 10-12 см вычерчивается горизонталь. Вдоль этой линии в дальнейшем станет ровняться отопительный прибор. Размещать кронштейны следует таким образом, чтобы верх соответствовал начерченной линии, другими словами оставался строго горизонтально. Подобное расположение приемлемо для квартир и систем, использующих принудительную циркуляцию. По ходу теплоносителя в системах с естественной циркуляцией выполняется маленький уклон, равный 1-1,5 процентам. Превышать эти значения нельзя, иначе будут образовываться застои.

https://youtube.com/watch?v=3BaaUUG4JZE

Установка на пол

Обычно монтаж отопительного оборудования производится на стены, однако бывает так, что они не способны выдержать даже маловесные изделия из алюминия. Такое бывает при обшивке стен гипсокартоном или штукатурке легким бетоном. В этих случаях применяется напольная установка.

Некоторые разновидности стальных и чугунных радиаторов изначально комплектуются ножками, однако не всегда они устраивают хозяев по своим характеристикам и внешнему виду.

Биметаллические и алюминиевые изделия также могут устанавливаться на пол. При этом предусматриваются специальные кронштейны, которые и фиксируются к напольной поверхности. Далее монтируется отопительное оборудование, на ножках дугой устанавливается нижний коллектор. Сами ножки бывают как с фиксированной ножкой, как и настраиваемой. Исходя из материала крепление может происходить при помощи дюбелей или гвоздей.

Фиксация к стене

В зависимости от вида дюбелей выбираются крюки. В стене просверливается отверстие нужного размера, куда в дальнейшем устанавливается пластиковый дюбель. Далее вкручивается крюк. Промежуток между отопительным прибором и стеной корректируется крюком за счет вкручивания/откручивания.

В процессе монтажа крюков стоит учитывать, что большая часть нагрузки будет приходить на верх конструкции. При этом низ необходим лишь для удерживания системы в нужном положении. Установка производится на 1,5 сантиметра ниже нижнего коллектора. Если этого не сделать, то в последующем радиатор просто не получится нормально повесить.

Кронштейны прислоняются в месте, где непосредственно будет происходить установка. С этой целью первым делом прикладывается к стене батарея, после чего отмечаются места соприкосновения кронштейнов. Далее просверливаются отверстия, забиваются дюбеля и вкручиваются кронштейны. Разместив все крепления, после навешивается батарея.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

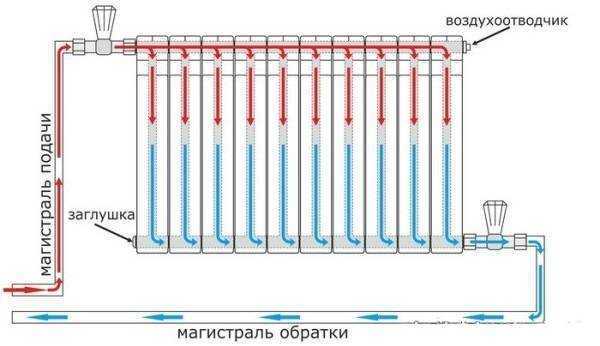

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

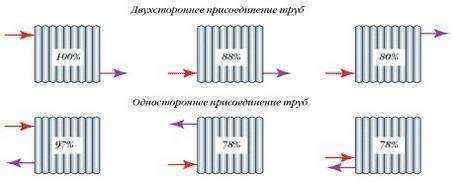

Схемы подключения радиаторов к контуру отопления

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена

Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

Диагональное подключение

Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.

Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

Одностороннее с верхней и нижней подачей

Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.

Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.

Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.

Двухстороннее с верхней и нижней подачей

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.

Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
