Как сделать отопление в частном доме своими руками

Выбор способа отопления частного дома

В условиях России на выбор влияют множество факторов:

• климатические условия региона строительства;
• доступность того или иного топлива;
• наличие на рынке отопительных агрегатов нужного типа;
• личные предпочтения застройщика.

Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.

При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.

Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.

Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.

Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.

Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.

Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.

Принудительная и естественная циркуляция

Предыдущие схемы систем отопления как основу могут иметь разнообразные котлы. Несмотря на все свои плюсы, большинство вариантов будут только рады принудительной циркуляции.

Циркуляционный насос – главный герой данной циркуляции. Однотрубные схемы и «Ленинградка» имеют естественную циркуляцию, и перестают страдать уменьшением тепла в последних батареях только при наличии этого оборудования.

Даже двухтрубные схемы не откажутся от принудительной циркуляции – это обеспечит более быстрое наступление тепла по всему дому. Да и множество батарей без насоса малоэффективны.

Устанавливать его необходимо с байпасом – это позволит провести ремонт или отключить при необходимости от системы

Шум и гудение также важная составляющая, поэтому при выборе насоса на это стоит обращать внимание

Как итог, принудительная циркуляция дороже и замысловатее, но большие постройки без нее нормально жить не смогут. Если даже небольшой шум – враг, то подойдет только естественная циркуляция.

Устанавливаем и подключаем радиаторы

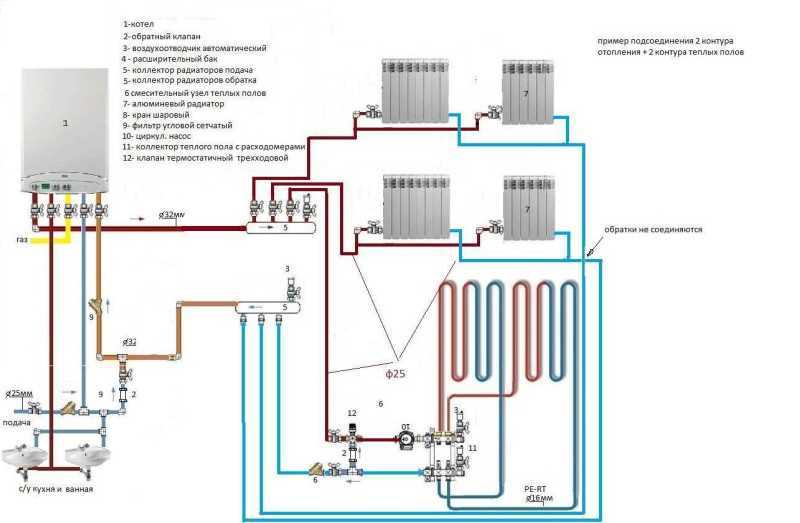

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета.  На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

Равномерное распределение тепла по всему объекту.
Минимальные потери давления.
Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
Простой проектный процесс, без сложных расчетов.
Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Какие батареи лучше ставить в доме и на даче

В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.

Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.

Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.

Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.

Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине

Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года. Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома

Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.

Особенности монтажа отопительной системы.

– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.

Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.

Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.

Двухтрубная контурная система

. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.

Двухтрубная лучевая система отопления.

По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.

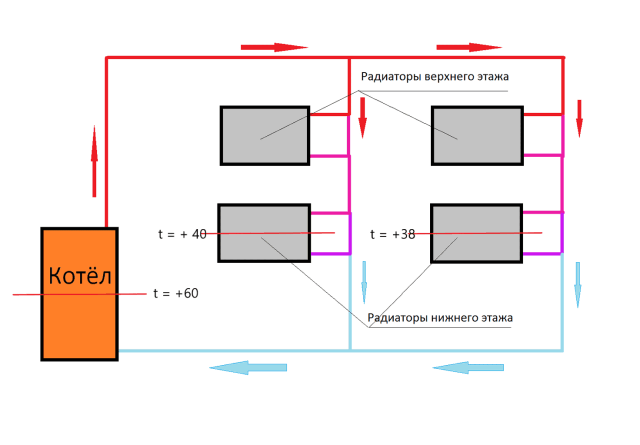

Расположение радиаторов в системе естественной циркуляции и их подключение

На самом деле для циркуляции неважно, на какой высоте будут установлены радиаторы. Иногда на нижнем этаже их просто невозможно расположить выше котла

Побуждением к циркуляции станет увеличивающийся вес остывающей воды в дальнем стояке. Он будет перевешивать вес разогретой воды в подающем коллекторе. Точно так же, остывая в каждом стояке и в радиаторах верхних этажей, теплоноситель под своим весом будет двигаться и через нижние приборы отопления. Поэтому утверждение о том, что циркуляции не будет, несостоятельно.

Однако подводные камни есть и здесь. Дело в том, что температура нижних радиаторов при расположении на уровне котла, будет невелика. Ведь скорость движения теплоносителя зависит от скорости его остывания. На одной высоте в системе он будет иметь примерно одинаковую температуру.

Неправильная установка радиаторов для самотечной системы отопления

То есть температура радиаторов, расположенных ниже котла, будет не выше, чем у «обратки». Потребуется увеличивать полезную площадь поверхности отопительных приборов, увеличивая число секций или самих радиаторов.

Разрабатывая схему отопления с естественной циркуляцией воды, рекомендуется располагать котел как можно ниже. Если есть подвальное или полуподвальное помещение, то это идеальное место для котельной. Ну а если все же не удается разместить котел в нижней точке дома, то рекомендуется расположить радиаторы как можно выше.

Правильная установка радиаторов для самотечной системы отопления

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

• Неравномерное распределение тепла по радиаторам и батареям;
• Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
• Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

• Возможность прокладки труб в труднодоступных местах;
• Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
• Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

• Увеличение количества расходных материалов для монтажа обратного трубопровода;
• Равномерное тепловое распределение по всем радиаторам;
• Возможность ремонта или замены батареи без отключения всей системы;
• При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Как выбрать твердотопливный котел?

Рекомендовано остановить выбор на чугунных КДГ. Необходимо внимательно и настороженно подойти к выбору твердотопливного котла, т. к. большинство производителей обещают продолжительное горение, а на деле котел прогорает на одной закладке дров максимум за 4 ч.

Лучше поставить КДГ по типу «свечки». Это вертикальный котел, в котором поленья горят сверху вниз. Популярностью пользуются марки STROPUVA, TKR, «Механик Энерго» и другие, у каждой есть свои плюсы и минусы.

На фото – котельная частного дома. В нижнем левом углу – бойлер косвенного нагрева горячей воды. Слева в центре – буферная емкость на тонну. Справа от нее – КДГ TKR. Правый нижний угол занимает расширительный бак. Отопление дома производится дровами, топка осуществляется через день.

В случае правильной установки оборудования на одной закладке дров котел прогорает примерно за сутки. В идеале с любым твердотопливным котлом нужно установить буферную емкость, из которой возможно подавать теплоноситель (примитивная автоматизация). Подключение дровяного котла без буфера сразу в систему отопления влечет неудобства: повышенная вероятность закипания, температурные качели. Прибор разогрелся − становится жарко, затухает − в помещении холод.

На фото – котел «Стропува» опасно обвязан. Твердотопливные котлы подсоединяют к отопительной системе исключительно посредством железных или медных труб. Трубы из пластика не применяются из-за вероятности появления трещин при перегреве.

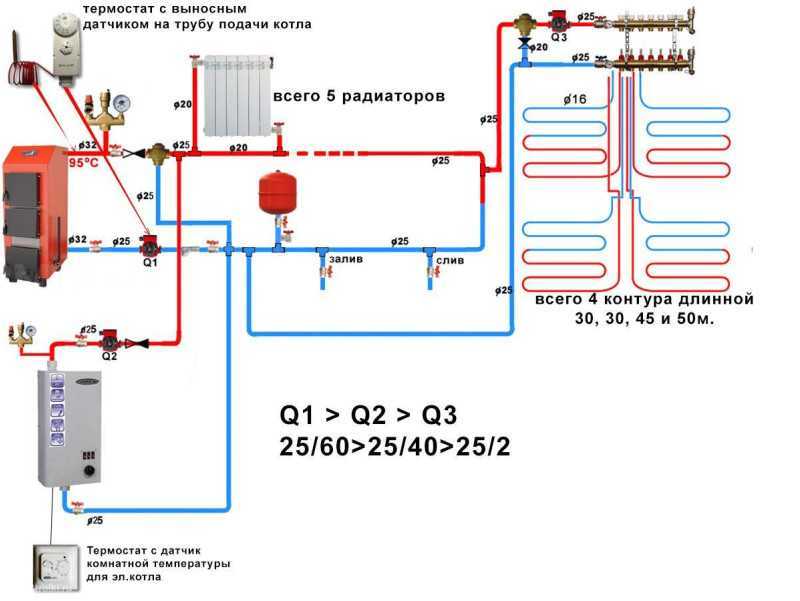

Как вариант, установка буфера и дровяного котла, который требует топки каждые 3 ч., либо подкидывания дров. В КДГ положил поленья один раз, и он сутки горит и греет буферную емкость. Котел прогорел, а буферная емкость еще сутки может дом отапливать. Конечно, нужно подбирать и правильную мощность котла, и нужный объем буфера.

Расчет несложен: учитываются тепловые потери дома, подбирается твердотопливный котел с запасом мощности в 2 раза, а емкость буфера − 40 л/1 кВт мощности котла.

К примеру, тепловые потери дома − 10 кВт/ч (при -20 °С за окном и +23 °С в помещении). Останавливаемся на твердотопливном КДГ с мощностью 20 кВт и буферной емкости 700 л.

Топить можно через день для поддержания в помещении +23 °С.

Источник

Открытая и замкнутая система

К открытой системе отопления частного дома относится способ естественной циркуляции воды в радиаторах и трубах. Работает за счёт разницы температуры (закон термодинамики). Считается самой простой, энергонезависимой разработкой. Обязательно наличие расширительного бачка и использования только воды. Вся схема требует наличия котлового оборудования, расширительного бачка, трубных элементов, метизов и радиаторных батарей. Плюсом считается дешевизна, использование котлов на всех видах топлива, простое обслуживание.

В закрытой системе все элементы установлены герметично, полностью отсутствует испарения теплоносителя в отличие от открытой схемы. Полный разгон теплоносителя осуществляется с использованием насоса. Такой способ называется принудительной циркуляцией. В конструкции используются все элементы, описанные выше плюс циркуляционный насос. Добавочным элементом считается клапан сброса давления в расширительном бачке. Благодаря этому происходит деаэрация теплоносителей в системах.

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

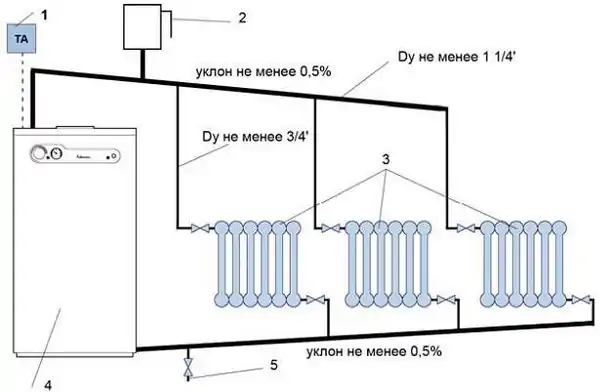

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

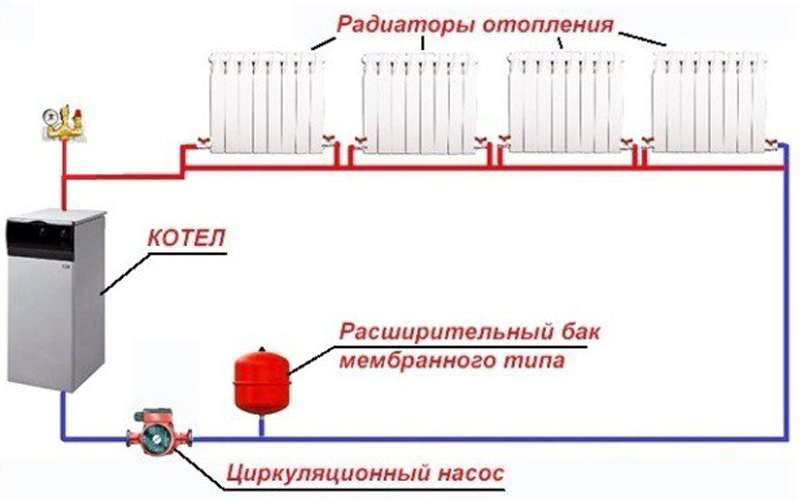

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

• Можно укладывать трубы с изгибами.
• Проще обогреть большие здания (даже в несколько этажей).
• Подойдут трубы малого диаметра.

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

• Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
• Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

• Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
• Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
• Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Какой котел выбрать

Котлы любого типа разделяются на одно- и двухконтурные. Котлы первого типа используют только для подачи отопления, второго типа — для обогрева и снабжения горячей водой. Перед покупкой нужно правильно определить мощность оборудования. Нужные параметры определяют, исходя из площади дома.

Так, для обогрева 10 квадратных метров потребуется мощность минимум в 1 кВт. Таким образом, для дачного домика площадью до 100 квадратных метров выбирайте котлы с мощностью 10 кВт. Для среднего дома в 150 квадратных метров минимальная мощность составляет 15 кВт. А для просторных коттеджей свыше 200 квадратных метров нужная мощность составляет 20 кВт и выше.

Самыми популярными являются газовые котлы из-за доступности оборудования и топлива, легкости в использовании и установке, высокой производительности и экономичности. Среди минусов отмечают пожаро- и взрывоопасность, необходимость в регулярных проверках со стороны газовой службы. Но при этом газовое отопление — самая оптимальная система для частного дома.

Но что делать, если возможности в подведении к газу нет? Тогда используют твердотопливные или электрические котлы. Первые устройства работают на твердом топливе в виде дров, углей, пеллетов и пр. Такое оборудование быстро обогреют большую площадь помещения.

Однако они занимают много места, сложны в установке, требуют оборудования отдельной котельной и дымоход. Применение твердотопливных котлов осложняется и необходимостью заготовки или приобретения дров и обустройства сухого места для хранения топлива.

Электрические котлы — функциональное и легкое в использовании оборудование, которое подключают к центральному энергоснабжению или отдельному электрическому радиатору. Они предоставляют простой и оперативный способ обогрева, занимают мало места и практичны в эксплуатации, экологичны и бесшумны. Однако такие котлы зависят от электричества, а дальнейшее обслуживание обойдется дорого.

Монтаж отопления своими руками — трудоемкий и опасный процесс. Профессионалы компании “МариСруб” легко справятся с установкой любой системы. Помогут подобрать оборудование, подходящее для вашего дома. Оперативно выполнят монтаж надежного и качественного отопления.

Монтаж отопления в частном доме своими руками по шагам

Порядок действий следующий:

1. Проектирование: выбирается схема водяного отопления частного дома, разводка, рассчитывается мощность котла, длина труб, выбираются материалы и дополнительное оборудование.
2. Устанавливается котёл.
3. Устанавливаются радиаторы, монтируется трубопровод и оборудование;
4. Система прогоняется в тестовом режиме.

Теперь обо всём подробнее.

Проектирование

Выбрать схему отопления, котёл и прочее, вы можете сами. Но помните, что чем сложнее система отопления, тем сложнее составить её грамотный проект. Доверьте эту работу профессионалам. Когда они будут проектировать, могут учитывать ваши пожелания и внести свои корректировки. Кроме того, специалисты составят смету расходов на материалы и работу.

Если же система водяного отопления частного дома простая, и вы планируете делать всё самостоятельно, нарисуйте план дома. Укажите все расстояния, места размещения радиаторов, труб и т.д.

Не забудьте рассчитать количество опор для труб. Их нужно устанавливать не менее чем через 1,3м (для пластиковых труб). Следовательно, общую длину трубопровода разделите на 1,3 – получите нужное число опор.

Старайтесь избегать резких поворотов трубопровода – эти места станут в будущем проблемными участками. Там будет тормозиться поток воды, скапливаться грязь и возможны течи.

Советы

После установки котла, делается разводка обратки.

• Начинают работу от котла.
• Трубы обратки должны быть ниже подающего контура.
• В обратку можно установить и циркуляционный насос.

Радиаторы:

• Радиаторы ставят под подоконниками.
• Количество секций зависит от количества радиаторов и размеров комнаты, но принято брать ширину окна.
• Крепят батареи на специальные кронштейны из металла.
• Расстояние от подоконника – 12см.
• Расстояние от пола – 10см.

Величины приблизительные, всё будет зависеть от габаритов конкретного строения и вкуса хозяев.

После окончания работ систему нужно промыть. Для этого трубопровод разъединяется в двух местах. С одной стороны подключается шланг, а другой конец отводится в канализацию.

Проверка системы

До запуска отопления воду нагревают до 95 0С. Испытательная протопка должна длится не менее часа.

После прогона нужно тщательно осмотреть систему – и сразу устранить дефекты, если они выявились:

• избавиться от воздушных пробок;
• устранить течи.

Итак. Водяное отопление для частного дома вполне можно сделать самостоятельно. Не торопитесь: продумайте, что хотите получить, нарисуйте тщательный план, подсчитайте количество всех вентилей, крепежа и т.д. составьте смету и в случае чего будьте готовы внести корректировки.
