Регуляторы температуры для батарей отопления: выбор и установка терморегуляторов

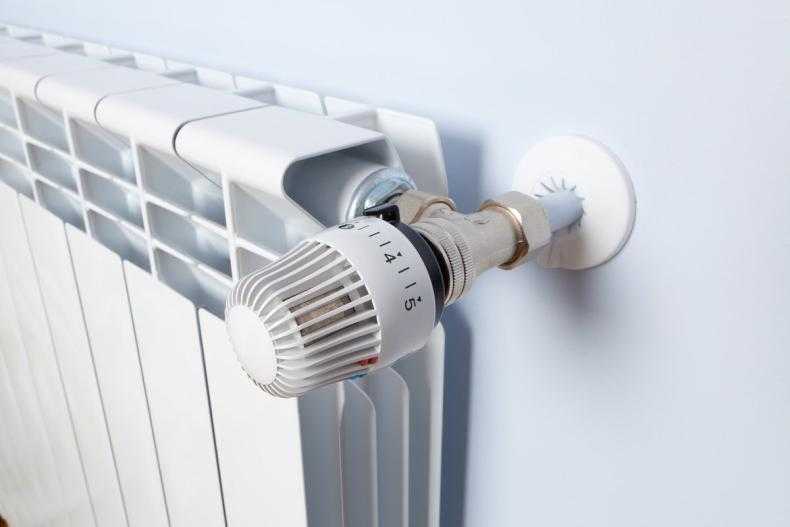

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола

Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

• открывается поток теплоносителя. При этом термоголовка передвигается влево;
• показатель температуры повышается на 4-7 градусов;
• головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
• после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора

Термостаты для одно, — и двухтрубной системы

В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.

Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.

Особенности монтажа

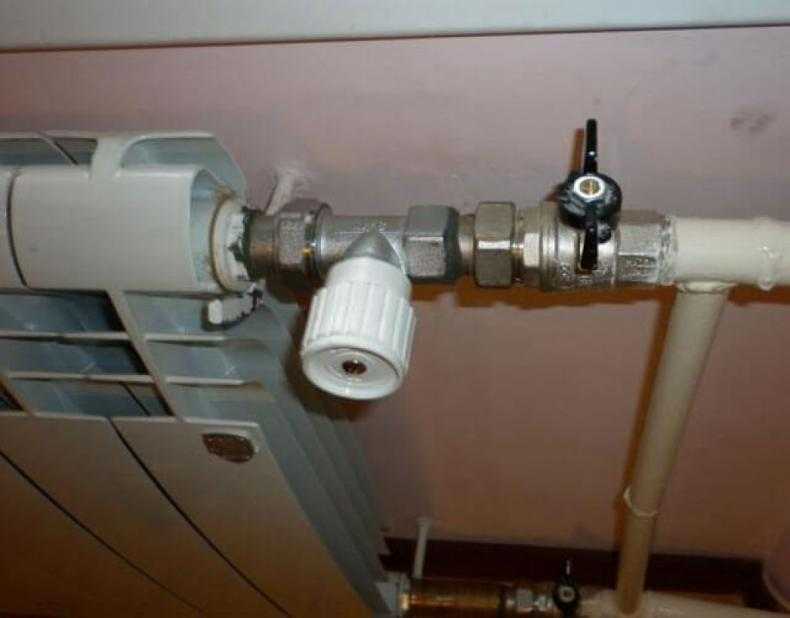

Установка терморегулятора на батарею своими руками производится, как правило, на радиаторы из алюминия, стали или биметаллические модели на высоте более 800 мм.

Монтаж производится в таком порядке:

• подающий стояк перекрывают полностью с полным сливом воды;
• на некотором промежутке от радиатора вырезается горизонтальный участок трубы, с последующим отсоединением от системы;
• если приспособление ставится на однотрубную систему, то надо предварительно обустроить перемычку в систему между подводом и отводом — байпаса;
• вентиль регулятора и запорный кран освобождаются от хвостовика и гаек, которые заворачиваются в пробки самого радиатора;
• обвязка из труб собирается и монтируется в нужном месте с присоединением к подводящим трубам.

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Современный термодатчик

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Особенности установки и настройки терморегуляторов на батареи отопления

Правила выбора терморегуляторов

В абсолютном большинстве случаев терморегуляторы вкручиваются в отверстие пробки батареи на линии подачи горячего теплоносителя. Не следует отказываться и от установки сразу за терморегулятором шарового крана, так как первый, не являясь запорной арматурой, часто лишь частично способен перекрывать поток теплоносителя в батарею. Напротив, шаровой кран – в чистом виде запорная арматура, использование которой для регулирования потока горячей воды чревато потерей герметичности крана.

Перед тем, как выбирать терморегулятор в магазине, проверьте, какая система отопления используется в вашем доме. Существуют следующие её виды:

• однотрубная, последовательная система отопления;
• двухтрубная, параллельная отопительная система.

Для каждой из систем имеются отдельные модели этих устройств, отличие которых заключается в величине гидравлического сопротивления.

Правила монтажа терморегуляторов

С местом установки, собственно, разобрались, теперь пару слов следует сказать о том, в каком положении монтируется прибор. Правила следующие:

Любую регулирующую арматуру, будь то простой конусный вентиль или терморегулятор, необходимо устанавливать, учитывая направление движения потока теплоносителя

На каждом устройстве можно найти стрелку, направление которой должно совпадать с направлением потока горячей воды и, соответственно, устанавливать его можно только в этом положении.
Положение термоголовки в пространстве также очень важно. Устанавливать её нужно только горизонтально, параллельно полу

В противном случае, если вы смонтируете её в вертикальном положении, например, как обычный кран или вентиль, маховик которого в большинстве случаев направлен вверх, то поток тёплого воздуха от корпуса клапана и от подводящей трубы не позволит термоголовке точно реагировать на изменение температуры окружающего воздуха. Клапан будет всегда недооткрыт, а температура в помещении – ниже заданной.

По этой же причине не следует закрывать пространство, где находится терморегулятор, плотными шторами или декоративными панелями. Если же без этого не обойтись, то обязательно приобретайте устройство с выносным датчиком, который можно будет поместить на расстоянии от клапана. В этом случае точность регулирования температуры в помещении будет достаточно высокой.

Как настроить термостаты

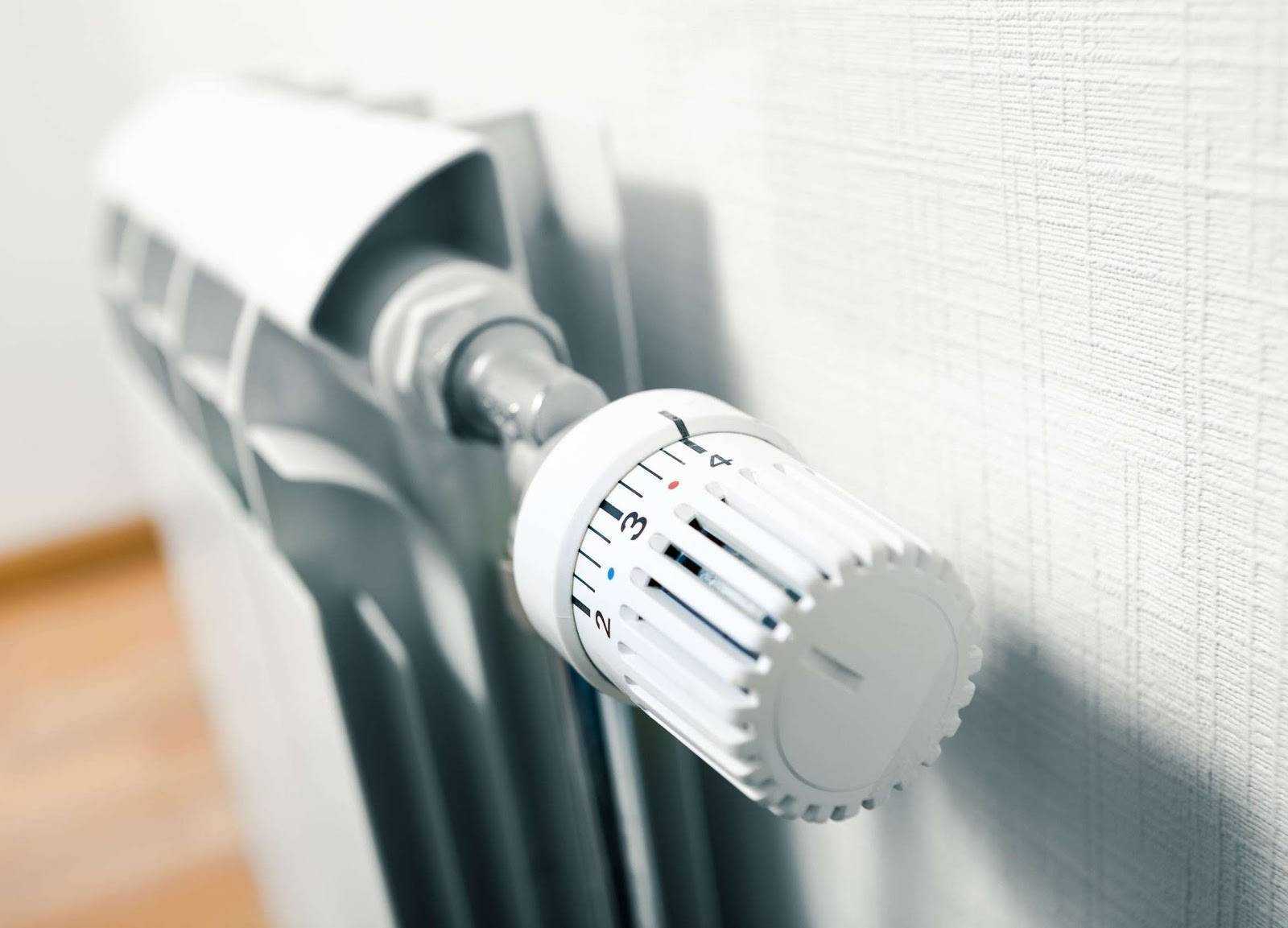

На стандартной головке есть цифры, обозначающие приблизительную температуру.

Маркировка на головках различается в зависимости от производителя и предполагаемого использования головок (диапазон разный для термостатов для радиаторов, разный для термостатов для помещений с бассейнами, и все еще другой для систем напольного отопления).

• Нижнее значение называется звезда — «*». Это символ, означающий, что мы защищаем радиатор от замерзания.
• Когда температура в помещении опускается ниже 6 градусов по Цельсию, клапан должен открываться автоматически!
• Летом, когда мы не отапливаем наши помещения, специалисты рекомендуют выставлять вентили в положение максимального открытия.

Почему? Потому что благодаря такому расположению в установке не будет накипи и других загрязнений. Термостатические головки следует устанавливать на радиаторах горизонтально и таким образом, чтобы воздух свободно проходил между термостатами.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Установка терморегулятора на радиатор отопления собственными силами

Следует удостовериться, что параметры терморегулятора для радиатора отопления соответствуют изложенным выше критериям.

Если учитывать эти расстояния, работа регулятора будет корректнойДиагональная схема подключения радиатораВ однотрубной системе применяют байпас. Два шаровых крана пригодятся для оперативного демонтажа

С установленного клапана снимают защитный пластиковый колпачок. Сам термостат для радиатора отопления вставляют до щелчка в фиксирующее устройство. В некоторых моделях необходима подтяжка гайки ключом без чрезмерных усилий.

Эту головку можно установить на вентиль без инструментовРегулировка также выполняется вручную

Перед настройкой устраняют причины, способные нарушить нормальную работу сильфона, или датчика температуры для отопления. Далее устанавливают максимальную производительность батареи. После достижения уровня приблизительно на 4-5 °C выше комфортных условий поток теплоносителя перекрывают. Когда температура снизится до нужного значения, головку медленно поворачивают до появления характерного шума.

Эта таблица демонстрирует настройки и значения, рекомендованные производителем. Пользователь может сделать коррекции на основе собственных предпочтений

Популярные производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций. С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

• Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.
• Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
• RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.
• Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
• Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.
• Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
• Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему. вы наверняка будете мерзнуть. Потому будьте внимательны.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или зхромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.
