Печи-камины с водяным контуром: рейтинг лучших моделей 2022 года

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

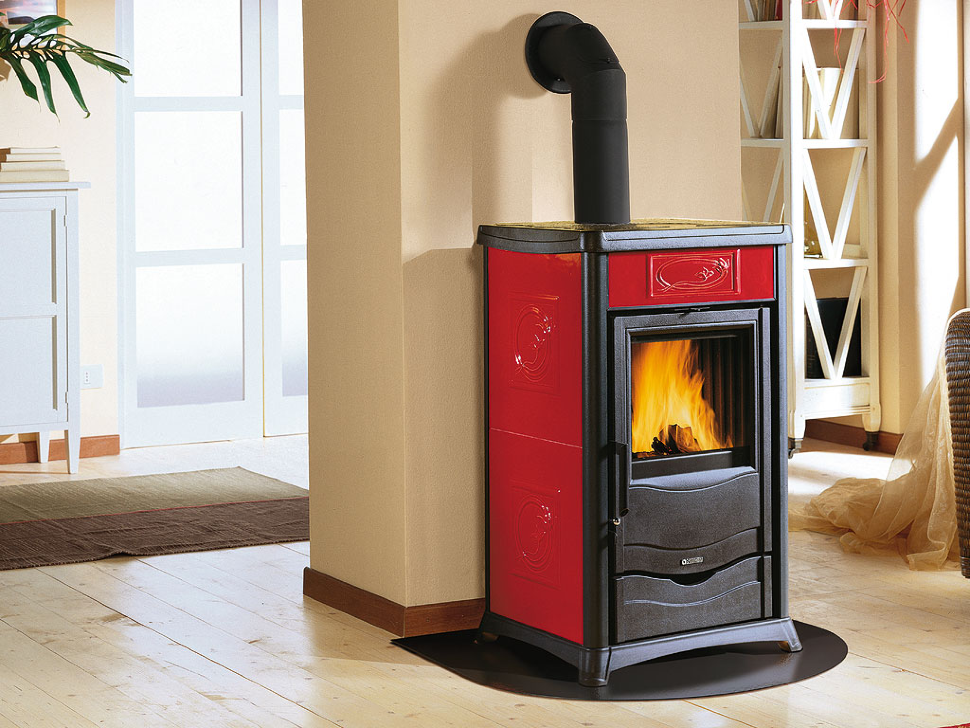

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

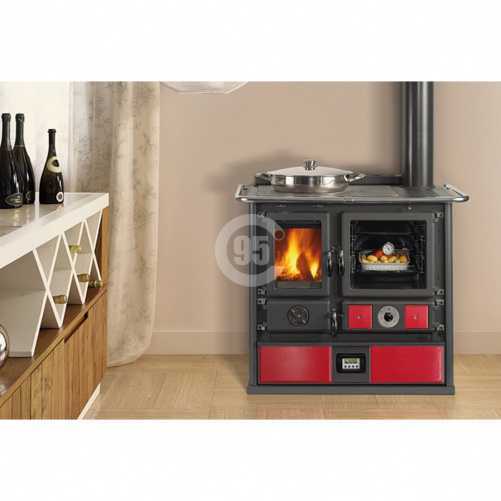

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

• Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
• Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

• отопительная мощность, излучаемая печью при топке — 13-16 кВт;
• отопительная мощность подключаемой системы отопления — 5-7 кВт;
• стальной теплообменник;
• пристенное исполнение;
• боковые стенки облицованы керамикой;
• панорамное жаропрочное стекло;
• выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВАукомплектована варочной поверхностьюОсобенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

Угловая модель камина Бавария

Достоинства печей Бавария:

• топка из жаропрочной стали 6 мм, футерованная шамотом;
• чугунные жаропрочные колосники;
• жаропрочное панорамное стекло дверцы с системой самоочистки;
• доступен режим длительного горения;
• дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
• боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
• печки оснащены варочной поверхностью, что делает их универсальными;
• простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.

Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.

Как установить и подключить печь-камин

Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.

При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.

Основные правила подключения батарей домашнего отопления:

Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.

Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка. Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания. Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.

Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.

По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.

Сильные стороны аква каминопечей

Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:

Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.

Установка проще. Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи. Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.

Недостатки оборудования

Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.

Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.

В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.

Разновидности каминов длительного горения

1. Печь-буржуйка. Такую печь сконструировать легче всего. Для нее понадобится ненужный газовый баллон или дешевый металл. За продолжительность горения отвечает размер топки. Для буржуйки подойдут дрова, угли или твердое топливо. Этот вариант печи подойдет для дачи.
2. Камин длительного горения для дачи создаст уют и обеспечит теплом надолго. Существует множество схем по созданию печей-каминов с камерой дожигания. Эти печи сжигают газы, появляющиеся в результате термического разложения соединений. Камин длительного горения на дровах, имеет ряд преимуществ, а именно: материалы для каминов (камень, кирпич) имеют свойство сохранять тепло надолго, стильное решение для интерьера и подходит для любых помещений. Однако, чтобы соорудить печь-камин, потребуется опыт и четкое следование чертежам.
3. «Бубафоня». Этот агрегат легок в конструировании и имеет большие размеры. Преимущество печи – она способна работать от 20-ти часов до суток. Ее можно соорудить из старых бочек на 100-200 л. Минус печи – ее крайне нежелательно растапливать в жилых помещениях, но она подойдет для теплиц и подсобок. Опытные специалисты могут попробовать оборудовать их отопительным контуром, чтобы избежать заполнения пространства продуктами сгорания.

Виды печного отопления

В нашем случае используется существующая печь-камин с водяным контуром. Наиболее простой и доступный вариант отопления — это установка специального бака, в котором будет содержаться вода. Оборудование будет нагревать эту воду до состояния готовности. Для водяного отопления не потребуется отдельная печь. Создать подобный вариант отопления можно самостоятельно. Затраты на создание готового варианта — минимальные, подготовительных работ высокой сложности не нужно. (См. также: Печь для водяного отопления )

Готовить водогрейный бак придется заранее. В процессе его подготовки необходимо убедиться в том, что качество листовой стали находится на соответствующем уровне. То есть, в процессе его использования не должны возникать деформации вследствие термического воздействия. Устройство также должно прекрасно справляться с агрессивной работой теплоносителя. Отдавайте предпочтение бакам, созданным из тонкой листовой стали — их показатель теплопередачи находится на самом высоком уровне, при этом печь-камин российского производства не будет страдать от чрезмерных перегрузок.

Если вы не знаете, какая толщина стенок подойдет лучше всего, отвечаем. Толщина стенок импровизованного бака должна находиться в пределах 3-4мм. Именно так будет гарантироваться более быстрый прогрев воды. Что касается размеров, каких-либо стандартов здесь не существует. Их надо подбирать в зависимости от ширины чугунной плиты, или же самой плиты. Ширина плиты как раз и будет идеальным параметром для просчета длины бака. В большинстве случаев придется столкнуться с шириной 20-30 см. Это нормально, главное — печь должна всегда гарантировать быстрый доступ к ней. Высота — минимум 400 мм. Как правило, производство каминов и печей происходит таким образом, чтобы для обеспечения циркуляции теплоносителя использовались два патрубка, которые будут подавать теплоноситель. Вместо патрубков можно с одинаковым успехом использовать две резьбы.

Чугунные печи для дачи

Если у вас большой загородный дом и достаточно средств, если вы предпочитаете классическое печное отопление, то, конечно, лучше выбрать кирпичную печь.

Ну а если у вас небольшой домик на дачном участке, и вы не живете в нём постоянно, то самым лучшим решением будет чугунная печка, которая отапливается твёрдым топливом (дровами, углём, брикетами, торфом).

Такие печки по функциональности ни в чём не уступают кирпичным, но отличаются простотой в обслуживании, длительностью эксплуатации и относительно невысокой ценой.

Преимущества и недостатки чугунных печей

Преимущества:

Маленький размер печи – даже в очень маленьком дачном домике для чугунной печки всегда можно найти место. Современные модели чугунных печей по дизайну совсем непохожи на своих предшественников – «буржуек», которые имели весьма непритязательный внешний вид. Коэффициент полезного действия современных моделей достигает 80–85%, что существенно снижает расход топлива. Для установки не нужен фундамент – достаточно положить на пол кусок жести или что-нибудь из негорючего материала. Мобильность – отопительное устройство можно перенести на другое место, отсоединив предварительно от дымохода. Современные модели оборудованы системой, которая регулирует интенсивность горения, что даёт возможность держать оптимальную температуру в помещении

А функция медленного горения хорошо подходит для работы печи ночью. Стоимость чугунных печей гораздо меньше, чем кирпичных. Многофункциональность – модели с варочной поверхностью и духовкой можно использовать не только для отопления, но и для приготовления еды

Чугун нагревается быстрее, чем кирпич, а, значит, чугунные печки лучше подходят для быстрого обогрева помещения, что особенно важно для небольших дач. Чугунная печь очень проста в использовании – проблем с растапливанием не возникнет даже у «закоренелого» горожанина.. Недостатки:

Недостатки:

Недостатки:

• Для чугунных печей необходимы высокие дымоходы.
• Разогретый чугун по своим физическим свойствам неустойчив к резкому охлаждению – он может треснуть, если на него разлить холодную воду.
• Чугун держит тепло меньше по времени, чем кирпич, поэтому помещение охлаждается быстрее.

При использовании чугунных печей необходимо учитывать следующие моменты:

1. Чугун подвержен коррозии, поэтому в помещении не должно быть повышенной влажности. Впрочем, эта проблема решается облицовкой печи специальным покрытием.
2. Приобретая зарубежные модели, надо учитывать, что они работают в основном на торфе и пеллетах, поэтому топить можно только короткими поленьями – длиной не более 20 см.

Как выбрать

В техпаспорте каминной топки есть три параметра: максимальная, минимальная и номинальная мощности. Оптимальной будет номинальная, которую можно определить экспериментальным путем через какой-то промежуток времени. Для отопления 10 кв. м дома с потолками в 2,5м, достаточно мощности в 1 кВт. С учетом этих стандартов несложно рассчитать мощность своей топки. Поскольку слишком активная эксплуатация камина может сократить время его службы, лучше приобретать камин с запасом мощности в 10-5% от номинала.

Продажей и установкой водяных каминов занимаются специализированные компании, предлагающие множество вариантов каминов, для разных помещений и условий эксплуатации, здесь же можно выбрать порталы на любой вкус.

Оценивая все аргументы «за» и «против», напрашивается вывод, что установка водяных каминов по сравнению, с установкой, например, электрического котла такой же мощности, обойдется значительно дороже, и окупятся эти расходы в течение 5 лет при условии постоянного проживания в доме.

Если дом имеет небольшую площадь, используется для периодического проживания, эксплуатировать водяной камин может быть экономически невыгодно. Таким образом, выбор водяного камина будет удачным при установке его как резервный вариант отопления больших домов и при ограничении мощности электроэнергии до 3 кВт.

Параллельное использование водяного камина с основным газовым или электрическим котлом спасет от полного отключения отопления при неисправности основного агрегата, плюс дополнительная экономия 35% топлива.

Водяное отопление

Камины эффективно работают в системах водяного и воздушного отопления. Камины с паровым отоплением возможны теоретически, но практически это реализовать сложно. Поскольку требуется нагревание воды + 95 градусов за небольшой промежуток времени в объеме не менее 100 л.

Открытый вид

Как уже отмечалось, камины с водяным отоплением довольно успешно функционируют. Конструктивные особенности пошли им на пользу: они не потеряли в эстетическом плане, прибавили в эффективности и увеличили полезное действие.

Поскольку водяная система отопления эксплуатируется в двух видах – открытом и закрытом; с точки зрения безопасности, для каминов предпочтительнее первый. Открытая система предполагает самотечную циркуляцию теплоносителя и наличие открытого расширительного бака. В случае критического расширения объема воды (антифриза) она будет сливаться в канализацию (отстойник).

Для нормального функционирования монтаж системы отопления камина должен выполняться с соблюдением некоторых требований:

1. подключение расширительного бачка открытого типа над камином;
2. правильный уклон труб разводки – подача в сторону радиаторов, обратка в сторону камина;
3. теплообменник камина должен располагаться ниже центра батарей отопления.

Хотя в открытой системе можно организовать принудительную циркуляцию, но тогда она станет энергозависимой.

Закрытый вид

Таких условностей лишены водяные системы каминного отопления закрытого типа. У них циркуляция теплоносителя осуществляется принудительно при помощи насоса, а расширение компенсирует бачок мембранного типа. С другой стороны, закрытая система нуждается в дополнительных мерах безопасности – установка термозащиты и предохранительного (подрывного) клапана.

Важным моментом является возможность совмещения открытой и закрытой систем, когда камин выступает в роли дополнительного источника обогрева. Тогда для подключения применяется пластинчатый теплообменник, в котором происходит теплопередача между контуром камина и контуром системы отопления.

Схемы подключения

Схема водяного отопления

Чтобы установить такую конструкцию в двухэтажном доме при полезной площади в 250 квадратов нужно придерживаться следующей размещения камина:

• Конструкция устанавливается внизу, то есть на нижнем этаже
• Бак с водой располагают в технических комнатах, именно туда должно поступать тепло от теплоносителя
• В емкости змеевиком вода прогревается до нужной температуры
• Из гидроаккумулятора (бака с водой) нагретая подается в радиаторы
• При хорошей мощности конструкции часть нагретой воды может применяться для хозяйственных нужд
• Остывшая вода через обратку снова возвращается в бак, нагревается и опять поступает в батареи. По трубоотводу циркулирует вода, предназначенная для личного использования обитателями дома. То есть она тоже периодически греется.

Схема для устройства камина в обычном доме (в 1 этаж) существенно не различается. Разница состоит в разводке трубопроводов, радиаторов и ГВС. Хоть отличий особых нет в установке таких печей, некоторые нюансы все же стоит учесть. В основном, это связано с видом и местом расположения расширительного бачка. Из-за него такая конструкция делится на закрытый метод подключения и открытый.

Открытый способ подключения

В этой системе бачок устанавливаю на самой верхней точке обители (чердак), туда, собственно и поступает вода. Далее она самотеком поступает в батареи. Система характеризуется простотой в монтаже и полном отсутствии дополнительных электроприборов.

Закрытый способ подключения

В этом варианте вода движется уже не самотеком в бачок, а при помощи насоса. Установить его можно в любом месте, высота и расстояние не имеют значения. Этот метод имеет некоторые преимущества перед предыдущим:

• Не имеет ограничений в площади обители для обогрева. То есть можно обогревать дом, у которого жилая площадь больше 100 квадратов (в предыдущем методе подключения такие ограничения имеются)
• Количество радиаторов может быть увеличено, при этом КПД не уменьшится
• Система не перегревается
