Что такое попутная система отопления? петля тихельмана

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Этапы монтажа

Сборка системы отопления по этой схеме производится в обычном порядке. То есть:

Монтируется котел. Высота того помещения, где он будет установлен, не должна быть меньше 2,5 м. При этом минимально допустимым объемом комнаты считается 8 м 3. Котел обычно выбирают исходя из того, что на 10 м 2 помещения требует 1 кВт мощности.

Навешиваются радиаторы. Наиболее популярной разновидностью этого оборудования являются биметаллические батареи. Перед навешиванием радиаторов следует сделать разметку. Крепят это отопительное оборудование обычно на специальные кронштейны.

Протягиваются собственно сами магистрали. Чаще всего для сборки систем отопления, в том числе и попутной, используются металлопластиковые трубы. К их преимуществам относят легкость монтажа, способность выдерживать даже очень высокие температуры и долговечность.

Устанавливается циркуляционный насос. Этот прибор обычно монтируется в непосредственной близости от котла, на обратной трубе. Врезать его нужно через байпас с тремя кранами. Перед циркуляционным насосом обязательно должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.

Монтируются расширительный бак и группа безопасности. Первый подключается к обратке посредством одной трубы. Конечно же, для системы Тихельмана нужно выбирать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с котлом.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

горизонтальную или вертикальную;
верхнюю или нижнюю разводку;
с прямым и обратным течением теплоносителя;
разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества	Недостатки
Разница в давлении позволяет использовать большое количество радиаторов	Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения	Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление	Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк	Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых	Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

трубопроводы можно скрыть в полу или стенах;
не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

большое количество сварных и муфтовых соединений;
требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Принцип работы ЗСО, ее плюсы и минусы

При функционировании теплокоммуникаций закрытого типа жидкость нагревается в котле и под действием давления, создаваемого насосом, перемещается по отопительным контурам. После этого остывший теплоноситель поступает в котлоагрегат для повторного нагрева.

Преимущества отопления закрытого типа:

Теплоноситель не контактирует с воздухом и не окисляется, поэтому систему можно заполнять как водой, так и незамерзающей жидкостью.
Отсутствие сообщения с внешней средой снижает теплопотери – потребляется меньше топлива, а трубы и батареи быстро нагреваются.
Жидкость испаряется незначительно – это важно для теплосистем, в которые заливают покупной антифриз.
Отопление такого типа хорошо сочетается с системой «Умный дом».
Высокое давление, создаваемое насосом, позволяет устанавливать дешевые трубы меньшего диаметра.
Множество вариантов обвязки, среди которых легко подобрать подходящий.

Недостатки замкнутой отопительной схемы:

Энергозависимость – для работы насоса требуется электричество, поэтому придется предусмотреть резервное электропитание.
Необходимость приобретения расширительного бака, воздухоотводчика для удаления воздушных пробок и аварийного клапана для сброса давления.

Недостатков у такой конструкции меньше, чем преимуществ. Поэтому большинство современных домов оборудуют именно ЗСО.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

Правильно выбрать гидравлический насос – это основная деталь всей системы.
Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

с обеих сторон от насоса;
на патрубке залива/слива воды;
на отводе расширительного бака;
в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Монтаж

Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:

Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.

Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.

Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.

Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.

Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.

Метод выполнения установочных работ

Монтаждвухтрубной попутной системы обогрева проводится соответственно с некоторым методом, где первым этапом считается выбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Трубное сечение подбирается, если исходить из объема носителя тепла, проходящего по трубе в единицу времени. Расчет начинают от дальнего отопительного прибора по формуле:

где: G ? водный расход на обогрев дома (кг/ч);

Q ? теплопроизводительность, требуемая для обогревания (кВт);

c ? теплоемкость воды (4,187 кДж/кг?°C);

?t ? разница температур между горячим и холодным тепловым носителем, принимается равной 20 °C.

Дальше вычисляют сечение труб по формуле:

где: S ? площадь поперечного сечения трубы (м2);

GV ? объемный водный расход (м3/ч);

v ? скорость движения воды, находится в диапазоне 0,3?0,7 м/с.

Полученная цифра – это сечение, если исходить из него, выбирают диаметр внутри трубопровода.

Подобный расчет ведут по всем отопительным приборам до котла.

При расчитывании также можно смотреть на таблицу зависимости внутреннего трубного диаметра от тепловой нагрузки.

Таблица зависимости внутреннего трубного диаметра от тепловой нагрузки

Можно предусматривать следующие ориентиры:

При потерях тепла до 15 кВт (150 м кв.) площади подходят трубы диаметров 20 мм.
При потерях от 15 до до 27 кВт (до 250 м кв. площади) понадобятся трубы у которых диаметр не меньше 25 мм.

Сделать расчет по приведенным формулам или на гидравлике таблицам для владельца дома считается непростой задачей, благодаря этому можно базироваться на рекомендуемых диаметрах труб.

Нужно віполнять следующие условия:

Трубы ложить под покрытием пола для избегания высотных обводов

Если это нереально, то необходимо брать во внимание конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металопластик или полипропилен с усилением алюминиевой фольгой. Подобные трубы крепче и будут служить долго.
Отопительные приборы ставят биметаллические или стальные с нижней системой подсоединения

У подобных батарей выше гидравлическое сопротивление, что балансирует систему. Мощность отопительных приборов должна быть одинакова по всей территории дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка термостатов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не меньше 2,5 м. Объем помещения рекомендуется от 8 кубов. Генератор тепла требуется выбирать в зависимости от площади отапливаемого дома. Котельная мощность для обогревания 10 кв. м. равна 1 кВт. Если из этого исходить, выбирается мощность для всей системы.

Обвязка котла состоит из комплекта арматуры запорной, ее устанавливают в некоторых местах:

На патрубке подпитки.
По обоим сторонам насоса.
У расширительного бачка.
На трубах, идущих от котла.

Протягивание магистрали

При установке магистрали попутной разводки системы обогрева следует предусмотреть следующее:

Отводящую ветку магистрали нужно располагать ниже подающей.
Магистрали из труб подачи и отвода тепла обязаны быть параллельны друг дружке.
Расширительный бачок обязан быть поставлен выше отопительного котла.
На замыкающих батареях необходимо установить вентили для смыва воды. Рекомендуется установить на любой батарее термостатическую головку для оснащения комфортности температуры.
При прокладывании магистрали прямые углы исключены чтобы не было появления воздушных пробок в системе.
Расширительный бачок должен ставиться в отаплюемом помещении.
Все трубные диаметры, соединителей и кранов должны подходить друг дружке. Нельзя устанавливать трубы разнообразного диаметра из-за попытки сэкономить. Нарушится водное давление в системе.

Установка насоса циркуляционного

Рассчитывать на гравитационную циркуляцию неразумно, так как в попутной отопительной системе расположено 10 и более батарей. Гравитация не сумеет сработать без принудительного давления. Циркулярный насос ставят на обратной ветке возле котла. Насос врезается с помощью циркулярного насоса и трех вентилей. Рекомендуется установить фильтр.

Циркулярный насос ставится на каждом этаже

Попутную систему обогрева устанавливают в одно этажных и двухэтажных домах

В строениях из двух этажей во время установки необходимо брать во внимание определенные моменты:

Циркулярный насос ставится на каждом этаже. Если появится неполадка в границах одного этажа, на другом теплоснабжение будет полностью работать.
Для любого этажа рекомендуется процесс установки по индивидуальной схеме.

Традиционно используемые схемы

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

Используемые схемы для попутной системы отопления

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла до батарей отопления. Первая труба подает тепло от котла в радиаторы, вторая является обратной, остывшая вода перемещается в обратном направлении. Схемы разводки в обоих случаях довольно просты.

При двухконтурной схеме батареи подсоединяют параллельно их можно выборочно перекрывать при необходимости.

Двухтрубные традиционные системы также называют тупиковыми. Основное отличие от «петли Тихельмана» в том, что подача теплоносителя подающей и обратной магистралей идет по разным направлениям. Горячая вода идет от котла к батарее, отдает тепло и отводится в «обратку», двигаясь к котлу. Встречное движение воды имеет некоторые недостатки: ближние к котлу радиаторы греются быстрее и помещения отапливаются неравномерно.

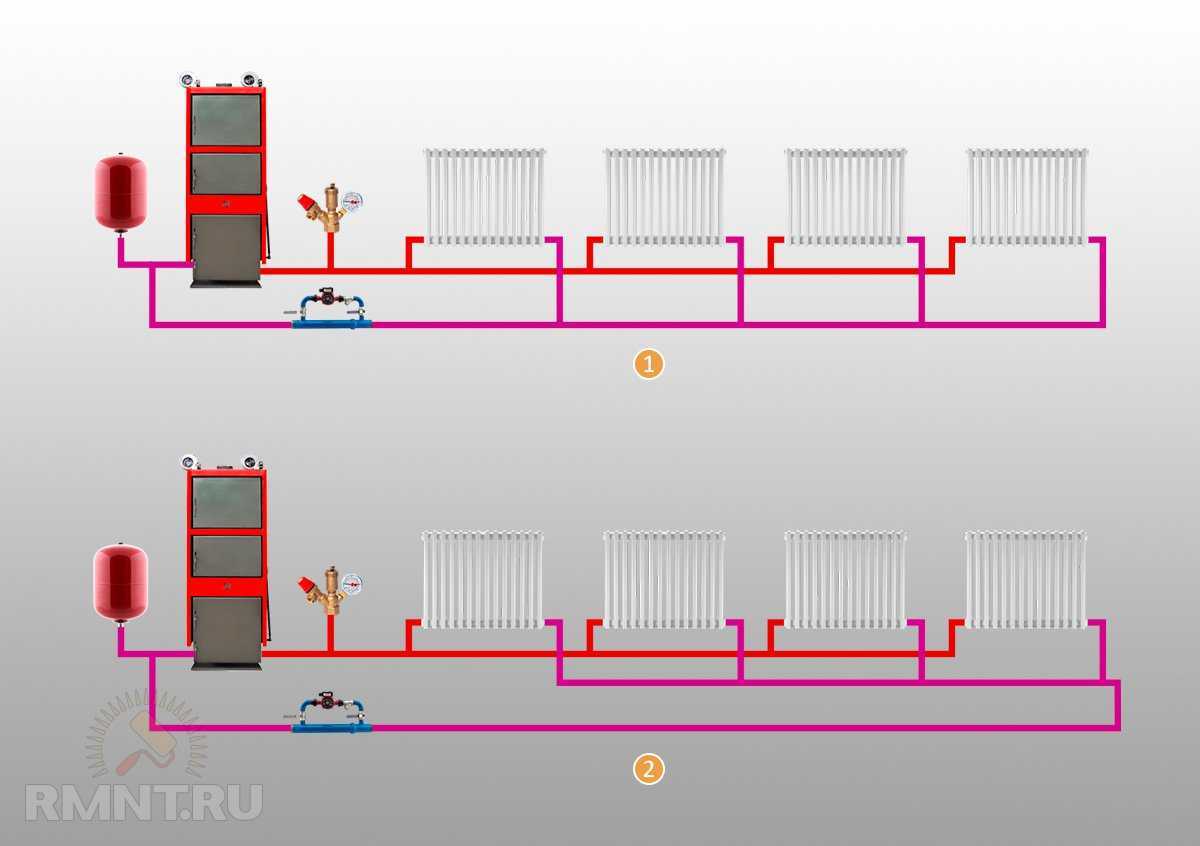

Тупиковая и попутная схема движения теплоносителя

Попутная система отопления частного дома имеет преимущества по сравнению с тупиковой по гидравлике. Теплоноситель перемещается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается оптимальная сбалансированность системы. Радиаторы используются одинаковые по размеру и мощности.

Попутная схематика отопительной системы — петля Тихельмана.

Желание своими силами спроектировать и собрать систему обогрева очень часто посещает наших сограждан. Очень иногда это кончается неодинаковым прогревом помещений и несбалансированностью потоков носителя тепла по контурам и радиаторам. Одна из возможностей, доступная для малоопытных теплотехников — применение в качестве системы распределения носителя тепла иначе говоря «петли Тихельмана» или попутной отопительной схемы.

Кратко — это система с равными длинами и диаметрами трубо-проводов от теплового источника до радиатора. В традиционной двухтрубке прибор теплоснабжения, размещенный рядом с котлом, следует максимально «зажать» при помощи балансировочного вентиля. Самый дальний отопительный прибор в данном случае все равно будет недогретым, так как сопротивление трубо-проводов с учетом самой большой длины будет намного выше, если сравнивать с ближним отопительным прибором.

Что такое петля Тихельмана

Петля Тихельмана (еще называют «попутной схемой») — это схема разводки труб системы отопления. Такая схема сочетает в себе одновременно достоинства двух распространенных схем: ленинградской и двухтрубной, при этом обладая дополнительными преимуществами.

Если сравнивать с двухтрубной схемой, то при применении петли Тихельмана нет необходимости устанавливать дорогостоящие регулировочные системы. Отопительные приборы работают как один большой радиатор. Проток теплоносителя одинаков по всему контуру отопления. Отсутствуют сужения труб и тупиковые радиаторы, в которых проток хуже всего. Недостаток в сравнении с двухтрубной схемой отопления — необходимо всю ветку делать трубой большого диаметра, что может сильно сказаться на стоимости всей системы в целом.

Если сравнить с ленинградской (однотрубной) схемой — преимущество в том, что теплоноситель не пройдет по трубе мимо радиатора. Ленинградская схема очень требовательна к проекту схемы и монтажу. При невысокой квалификации выполнения либо первого либо второго, будет невозможно заставить воду проходить через отопительный прибор, она пройдет по трубе мимо. Радиатор же останется чуть теплым. К тому же, в ленинградской схеме первые по току воды радиаторы будут горячее, чем последуюцие. Так как вода дойдет до них уже охлажденная. Недостаток петли Тихельмана по сравнению с «ленинградкой» — увеличение расхода трубы почти в 2 раза.

Из общих достоинств хочется отметить, что такую схему трудно разбалансировать. Условия для движения теплоносителя почти идеальные, что, к тому же положительно отражается работе теплогенератора (будь то котел, солнечные системы или что-то еще).

Основной недостаток попутной схемы отоплния — определенные требования к помещению. На практике не всегда удается организовать круговое движение теплоносителя. Могут помешать дверные проемы, архитектурные особенности и т.п. К тому же возможно ее примененние только при горизонтальной разводке, при вертикальной петля Тихельмана не применима.

Преимущества и недостатки

К достоинствам относят:

равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
одинаковость гидравлических условий для батарей;
отсутствие работ по балансировке;
стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Объем воды в системе

Конечно же, для того чтобы система отопления петля Тихельмана работала эффективно, перед ее монтажом следует рассчитать в том числе и необходимый расход теплоносителя. Чтобы определиться с этим параметром, следует прежде всего рассчитать теплопотери здания. Сделать это можно, воспользовавшись формулой G = S * 1 / Ро * (Тв — Тн)к. Здесь Po — сопротивление теплопередачи, Тв и Тн — температура воздуха на улице и в доме, к — понижающий коэффициент. Первый и последний показатель определяются по таблицам в зависимости от особенностей конструкции здания. Собственно сам расход теплоносителя рассчитывается по формуле Q = G/(c*(Т1-Т2)), где:

с — удельная теплоемкость воды (4200),
Т1 — ее температура в обратке,
Т2 — в подающей трубе.

Последние два параметра определяются с учетом показателя нелинейности теплоотдачи радиаторов. В конечном итоге разница между их значениями должна быть равна примерно 15-20 С.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена

Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.
Точки «равного давления» — схема с попутным движением теплоносителя

Балансировочный клапан

Дома находящиеся в частном владении, имеют наибольшее разнообразие систем обогрева. Нередки случаи двух-трех веточных конструкций. При этом, как и в вышеизложенных случаях, тенденция жидкости избирать кратчайшую дорогу естественным образом сохраняется. Самое длинное плечо может не иметь циркуляции вовсе либо весьма слабо выраженную. Теплоотдача такого звена будет такой же – малой, отсутствующей. Батарея будет не греть или греть плохо.

Для ликвидации ситуации потребуется установка балансировочного клапана, с целью уравнивания давления разных веток и равномерного обогрева.

Описание системы

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.

Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.

1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением

Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бак

Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке.
