Обвязка радиаторов

Сам по себе секционный радиатор — это «полуфабрикат», который подключить к системе невозможно. Особенно учитывая, что с одной стороны у него правая резьба, а с другой левая. Эта особенность продиктована способом соединения отдельных секций в батарею через ниппель, у которого два участка с разнонаправленной резьбой и прокладкой между ними. Чтобы подключить батарею к системе, нужны специальные фитинги (футорки) и заглушки.

Минимальный набор дополнительных элементов для подключения чугунной батареи включает в себя две футорки и две заглушки. В зависимости от особенностей системы отопления и стороны, с которой подходят подводки, внешняя резьба заглушек и футорок может быть левой или правой. А внутренняя резьба у футорок всегда правая.

Если чугунную батарею надо оснастить краном Маевского или автоматическим радиаторным воздухоотводчиком, то вместо верхней пробки вкручивают ещё одну футорку.

Для алюминиевых и биметаллических радиаторов продают уже готовые комплекты, которые состоят из четырёх футорок (попарно с левой и правой внешней резьбой), одной пробки под размер внутренней резьбы футорки и одного крана Маевского (плюс ключ для него).

Конечно, кран Маевского или автоматический воздухоотводчик необязательны, но они дают возможность спустить воздушную пробку, образовавшуюся в батарее.

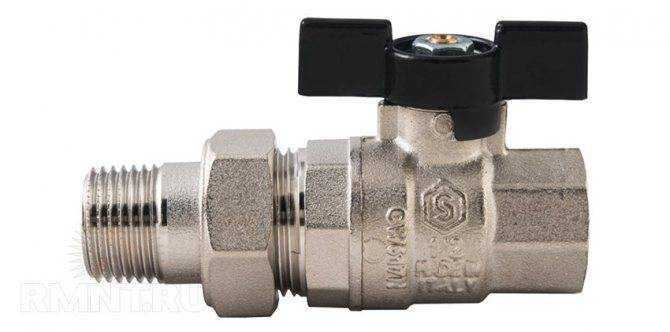

Ещё один рекомендованный элемент обвязки для батареи центральной системы отопления — шаровые краны на подачу и обратку. Они дают возможность без остановки системы провести ремонт или замену батареи при появлении в ней течи, а также нарастить количество секций при нехватке тепловой мощности для обогрева помещения.

Для автономной системы отопления вместо шарового вентиля на подачу лучше установить ручной или автоматический терморегулятор.

Краны и терморегуляторы к батарее подсоединяют через «американку», а способ их соединения с подводкой зависит от материала труб.

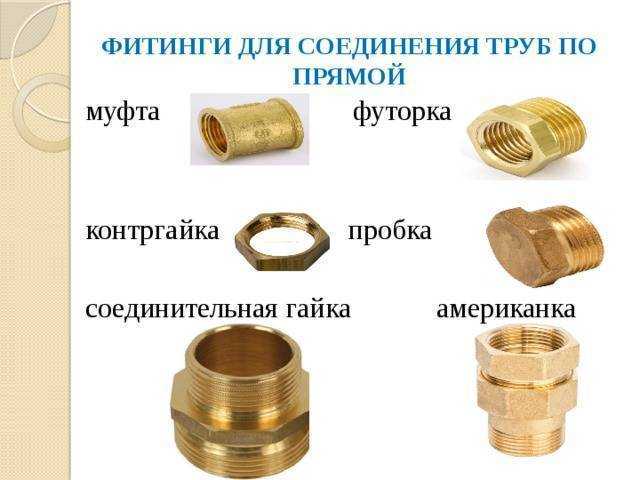

Виды фитингов

Фитиновые изделия классифицируются зависимо от конфигурации:

Адаптер. Позволяет привести трубопроводную систему к современным стандартам. Адаптер прост в монтаже и демонтаже, может эксплуатироваться многократно.
Бочонок. Снабжён резьбой с внешней стороны.
Водорозетка. Используется при подключении крана или смесителя.
Колено. Применяемого для отвода канализации в горизонтальном или вертикальном направлении.
Заглушка (пробка). Позволяет в нужный момент перекрыть магистраль, гарантировав герметичность трубопровода.
Коллектор. Необходим для равномерной подачи воды из водопроводного канала к сантехническим приборам.
Муфта или фитинг прямой. Соответствует материалу и конструкции труб, соединенным с его помощью.
Компенсатор. Это изогнутая петля, которая защищает трубопровод от сильных напоров рабочей жидкости и ее температурных колебаний.
Крестовина. Используется для сопряжения четырёх труб, расположенных под прямым углом.
Отвод. Позволяет изменять направление трубопровода на заданный угол.
Патрубок. Скрепляет конец трубы с запорной арматурой.
Ревизия. Используется для обеспечения доступа вовнутрь трубы с целью ликвидировать возникающие в ней засоры.
Соединительный пресс. Необходимы для подключения труб с резьбой.
Разборное соединение. Стыкует трубы разного вида.
Сгон. Используется для подключения сантехники и арматуры.
Сифон. Соединяет сантехнические точки с отводами канализации.
Тройник. Позволяет зафиксировать три трубы в одной точке.
Удлинитель.
Фланец. Необходим для соединения трубопровода с иными конструкциями.
Футорка. Имеет наружную и внутреннюю резьбу.
Штуцер. Необходим для подключения к гибкому шлангу.

Фитинги изготавливаются из нержавеющей стали, бронзы, чугуна, латуни, металлопластика, полиэтилена. В редких случаях может быть использована медь.

Сифон (Фото: Instagram / metallplast)

Проблемы и решения

Капающая вода и лужи на полу означают, что произошла разгерметизация целостности трубопровода в местах соединений. Существует несколько типичных проблем и способы их решения:

Подтекания контргайки в местах подведения водопровода. Обычно причина заключается в негодной подмотке.
Течь контргайки радиатора отопления. Подтекания происходит из-за смещения батареи отопления в месте подводки к линии отопления. Проблему можно решить путем дополнительной подмотки контргайки или восстановление фитинга с поврежденной резьбой.
Протечка длиной резьбы. Это происходит из-за слишком тонких стенок трубы или разрушения антикоррозийного покрытия наружной поверхности фитинга. Устраняется возникший дефект путем замены фитинга.

Что это такое?

Футорка – вид резьбового переходника (фитинга), который применяется для соединения деталей круглого сечения, перехода с одной резьбы на другую. По внешнему виду напоминает цилиндр со сквозным резьбовым отверстием и резьбой на внешней поверхности. Диаметр внешней резьбы обычно больше внутренней, но бывают и обратные футорки. Внутреннюю резьбу футорки принято называть гайкой, наружную – штуцером.

Внешняя и внутренняя резьба могут быть одного типа и отличаться только диаметром, а могут быть разных типов (например, внутренняя метрическая, внешняя – дюймовая).

Такое соединение способно выдерживать большие механические нагрузки, оно достаточно герметично, его можно разбирать и собирать неограниченное число раз.

Материалы

Футорки бывают пластмассовыми и металлическими. Пластмассовые футорки небольших размеров применяют для мебельных креплений. Они легче по весу, более упруги, чем металлические, и не подвержены коррозии. Там, где критичен вес самого крепления или нельзя применять жесткие металлические метизы из-за специфики материала (тонкий лист ДСП, фанеры), такие детали оказываются незаменимыми. Из пластика делаются и некоторые сантехнические фитинги, которые применяются при монтаже бытовых сантехнических систем.

Для ответственных соединений, которые должны выдерживать высокие механические нагрузки, подвергаться воздействию высоких температур, давления, агрессивных сред применят только металлические футорки. Они бывают чугунными, стальными, медными, латунными, иногда – бронзовыми.

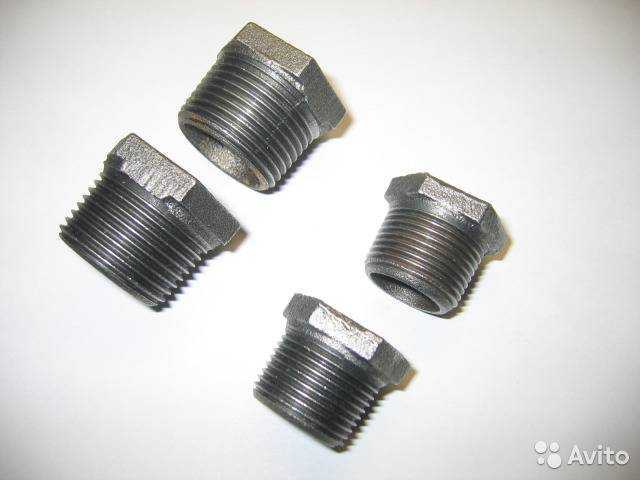

Чугунные футорки применяются для чугунных радиаторов и труб, выдерживают давление до 25 Бар и температуру до 175 градусов.

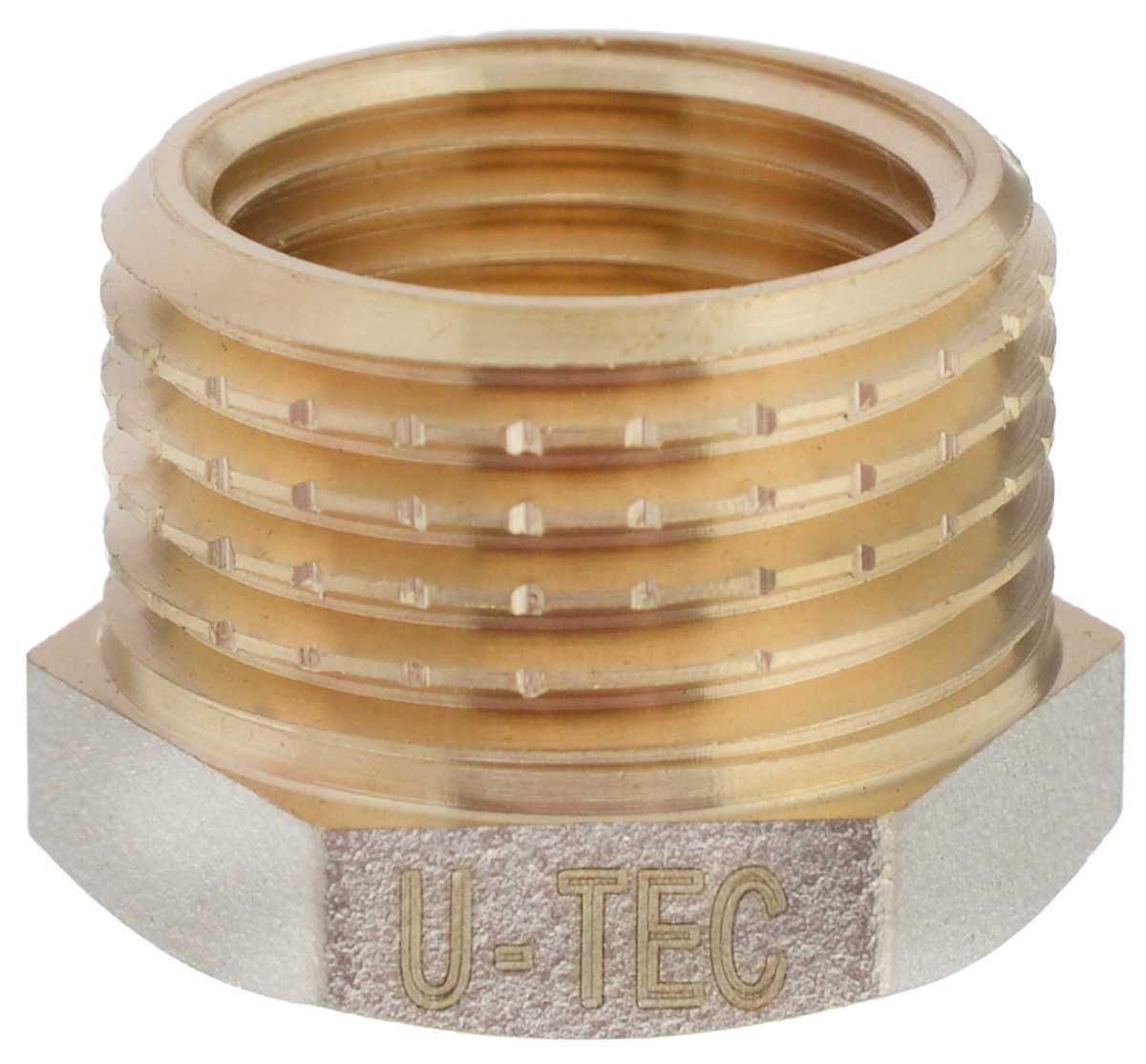

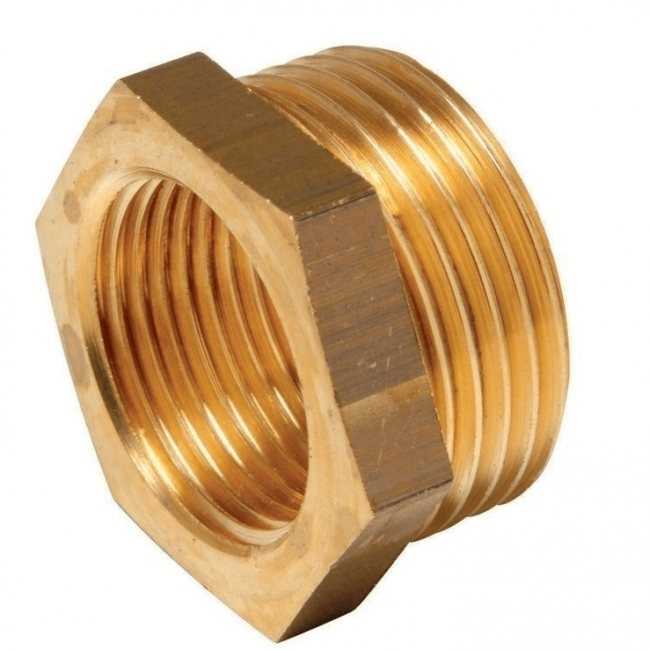

Латунная футорка – хороший соединитель для бытовых и большинства промышленных инженерных систем. Этот материал прочен, химически инертен, безопасен. Но в прочности латунь уступает чугуну и применяется для систем с рабочим давлением не более 16 Бар.
Стальные – изготавливаются из высокопрочной, устойчивой к коррозии углеродистой стали, дополнительно покрываются защитным цинковым или никелевым покрытием. Они подходят для агрессивных сред, могут выдержать высокие механические нагрузки, давление до 16 Бар и температуру до 110 градусов. Такие фитинги используют для ответственных соединений в промышленных и инженерных трубопроводах. Футорки небольших размеров для создания надежных соединений (мебельные, пружинные вставки) также выполняются из нержавеющей стали.

Что такое футорка

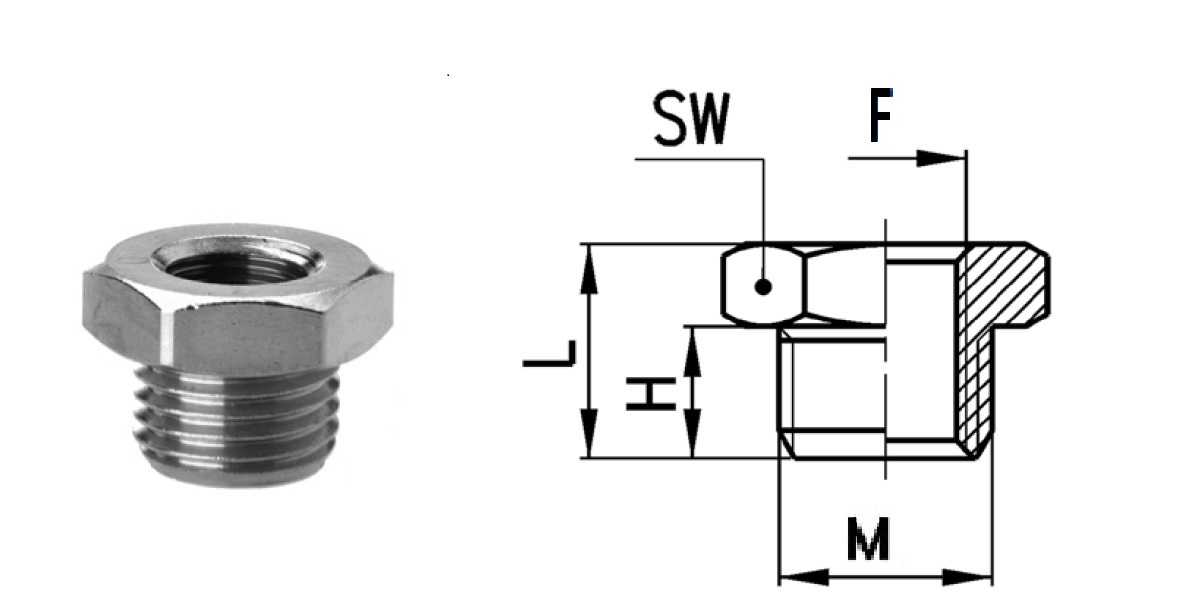

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой.

Футорка работает как переходник от одной резьбы к другой

Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

Мебельные выполняют функции присоединительных элементов для стяжек или фурнитуры. В этом случае элемент используется не как переходник, а как утопленная в материал гайка.

Иногда к футоркам относят фитинги без внутреннего отверстия

Где применяются

Их используют во многих областях:

Сантехника. Обеспечивают переход с одного диаметра резьбы на другой, соединение труб разного типоразмера.

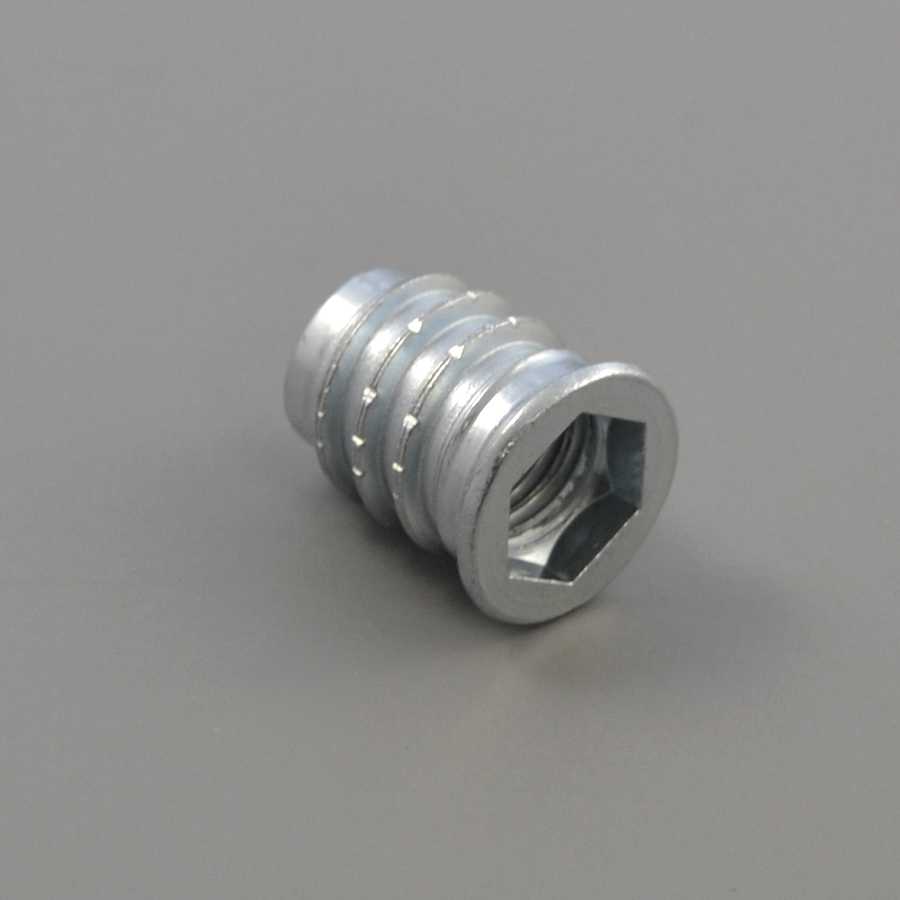

Производство мебели. Используются как крепёжные элементы для деталей или фурнитуры. Мебельные футорки не имеют шестигранной головки под рожковый или накидной ключ, представляя собой втулку с наружной и внутренней резьбой. Устанавливаются с помощью плоской отвёртки или шестигранного ключа, для которых изготавливаются соответствующие гнёзда.
Техника. Являются одним из вариантов ремонта при износившейся резьбе. В частности, широко применяются в авторемонтных мастерских для восстановления свечной.

Простота и надёжность этого фитинга по достоинству оценены потребителями, единственным ограничивающим их использование обстоятельством является отсутствие в непосредственной близости некоторых видов или типоразмеров.

Виды

Они могут различаться по назначению:

Сантехнические. Делятся на соответствующие типоразмерам чугунных элементов, биметаллическим или алюминиевым деталям.
Мебельные. Существуют металлические и пластиковые элементы. Они устанавливаются в заранее подготовленные гнёзда — например, глухие отверстия несколько меньшего диаметра. Резьба нарезается самой футоркой при установке, так как мебельные материалы (ДСП или МДФ) имеют относительно мягкую структуру. Некоторые снабжены дополнительным элементом — шариком, распирающим деталь при завинчивании присоединительного элемента и плотно закрепляющим фитинг в гнезде.
Ремонтные. Используются в мастерских по ремонту и восстановлению различной техники, в том числе автотранспорта. Существует много видов подобных деталей — от спиральных ремонтных вставок до полноценных футорок обычного вида. Для каждого типа технических устройств изготавливаются соответствующие ремонтные комплекты, включающие в свой состав восстановительные элементы для наиболее проблемных резьбовых соединений.

Виды футорок могут различаться по своему назначению и материалу, из которого они изготовлены

Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.

Из чего могут быть сделаны:

чугун;
латунь;
оцинкованная сталь;
алюминий;
пластик (капрон, полипропилен) и т. д.

Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.

Монтаж на металл

В то время, когда вместо ветхого нужно собрать новый водопровод, нужно состыковать металл с новыми трубами. Время от времени это возможно полипропилен, время от времени – сталь. Что нужно делать, дабы верно произвести монтаж?

Во-первых, нужно отключить все заменяемые стояки и слить с них воду. После этого необходимо отвернуть ветхие вентили, выполненные ещё из чугуна и весьма ненадежные. Они изменяются на более современные шаровые с флажком. Позже при помощи сантехнического троса прочищается участок водопровода от мусора (разные отложения и ржавчина). Монтируется конкретно сам вентиль (новый) и фильтр – он нужен чтобы продолжить срок работы смесителя либо техники в ванной, к примеру, стиральной машины. Для герметичных швов употребляется льняная нить, обматывающаяся по резьбе по ходу вращения гайки. По окончании фильтра ставится нужный фитинг соответствующего размера, а на другой его конец насаживается полипропиленовая муфта. После этого новый трубопровод всецело планирует.

Материалы

Чугунные футорки применяются для чугунных радиаторов и труб, выдерживают давление до 25 Бар и температуру до 175 градусов.
Латунная футорка – хороший соединитель для бытовых и большинства промышленных инженерных систем. Этот материал прочен, химически инертен, безопасен. Но в прочности латунь уступает чугуну и применяется для систем с рабочим давлением не более 16 Бар.
Стальные – изготавливаются из высокопрочной, устойчивой к коррозии углеродистой стали, дополнительно покрываются защитным цинковым или никелевым покрытием. Они подходят для агрессивных сред, могут выдержать высокие механические нагрузки, давление до 16 Бар и температуру до 110 градусов. Такие фитинги используют для ответственных соединений в промышленных и инженерных трубопроводах. Футорки небольших размеров для создания надежных соединений (мебельные, пружинные вставки) также выполняются из нержавеющей стали.

Как крепить эксцентриковую стяжку?

Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.

Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров. С этой целью используется сверло.

На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.

Также можно собрать минфикс с пластмассовой втулкой. Данное действие производиться аналогично установке минфикса из металла.

Что такое футорка

Футорка работает как переходник от одной резьбы к другой

Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Иногда к футоркам относят фитинги без внутреннего отверстия

Где применяются

Их используют во многих областях:

Сантехника. Обеспечивают переход с одного диаметра резьбы на другой, соединение труб разного типоразмера.
Производство мебели. Используются как крепёжные элементы для деталей или фурнитуры. Мебельные футорки не имеют шестигранной головки под рожковый или накидной ключ, представляя собой втулку с наружной и внутренней резьбой. Устанавливаются с помощью плоской отвёртки или шестигранного ключа, для которых изготавливаются соответствующие гнёзда.
Техника. Являются одним из вариантов ремонта при износившейся резьбе. В частности, широко применяются в авторемонтных мастерских для восстановления свечной.

Виды

Они могут различаться по назначению:

Сантехнические. Делятся на соответствующие типоразмерам чугунных элементов, биметаллическим или алюминиевым деталям.
Мебельные. Существуют металлические и пластиковые элементы. Они устанавливаются в заранее подготовленные гнёзда — например, глухие отверстия несколько меньшего диаметра. Резьба нарезается самой футоркой при установке, так как мебельные материалы (ДСП или МДФ) имеют относительно мягкую структуру. Некоторые снабжены дополнительным элементом — шариком, распирающим деталь при завинчивании присоединительного элемента и плотно закрепляющим фитинг в гнезде.
Ремонтные. Используются в мастерских по ремонту и восстановлению различной техники, в том числе автотранспорта. Существует много видов подобных деталей — от спиральных ремонтных вставок до полноценных футорок обычного вида. Для каждого типа технических устройств изготавливаются соответствующие ремонтные комплекты, включающие в свой состав восстановительные элементы для наиболее проблемных резьбовых соединений.

Виды футорок могут различаться по своему назначению и материалу, из которого они изготовлены

Из чего могут быть сделаны:

чугун;
латунь;
оцинкованная сталь;
алюминий;
пластик (капрон, полипропилен) и т. д.

Что это такое?

Установка футорки довольно проста и в большинстве случаев не требует специальных навыков и инструментов (нужен шестигранник или газовый ключ).

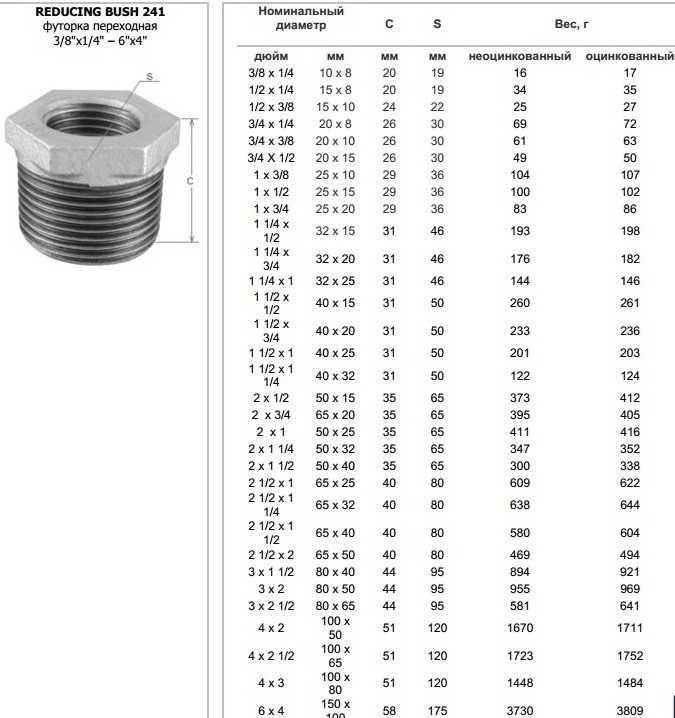

Каждое изделие, в зависимости от области применения, может быть разного размера, иметь свой диаметр и параметры резьбы. Типовые характеристики регламентируются стандартами ГОСТ, DIN, ISO. Выпускаются также нестандартные модели.

Достоинства и недостатки труб из полипропилена

Отопительная система, которая будет выполнена из полипропиленовых труб, представлена такими достоинствами:

Доступная стоимость и высокое качество.
Практически гладкая поверхность внутри полипропиленовой трубы пропускает теплоноситель с потерями давления, соответствующие минимальному значению.
Отопление, выполненное специалистами, отличается высокой надежностью.
Трубы из полипропилена стойкие к гидроударам и к коррозии.
У отопления хорошая ремонтопригодность.
Отопительная система имеет высокую тепло- и звукоизоляцию.
Трубам присуща большая упругость, которая обеспечивает устойчивость к примерзанию (замерзанию) воды в системе.
Материал для отопления отличается экологичностью.
Рабочее давление до 10 атм.
По трубам можно транспортировать воду с температурой до 95 °С.
Срок эксплуатации труб из полипропилена составляет больше 50 лет.
Трубы можно проложить в стенах и полах, тем самым скрыть из виду.
Простота монтажа позволяет легко и быстро выполнить установку системы отопления дома самостоятельно.

Так как идеальных материалов нет, отметим недостатки полипропиленовых труб:

Трубы способны расширяться в длину, у них высокий показатель линейного расширения.
Так как солнце негативно влияет на структуру полимера, то трубы нужно защищать от солнечных лучей.
Если температура нагрева повышается до 175 °С, полипропилен начинает плавиться.

Если полипропиленовые трубы были приобретены у непроверенного производителя, то это может привести к проблемам в работе отопительной системы. Использование низкосортного сырья, нарушение технологии изготовления труб могут привести к снижению всех показателей.

Обвязка радиаторов

Виды футорок и принцип их работы

Футорки незаменимы в случаях, когда необходимо закрепить элементы системы отопления или канализации разных размеров. Перед покупкой стоит знать, что футорки различаются также по:

Материалу изготовления. Это может быть чугун, латунь и оцинкованная сталь. Первые два вида изделий применяются для соединения чугунных составляющих, так как быстро сплавляются с ними в одно целое. Стальные футорки выбирают для крепления биметаллических составляющих и чаще используют при проведении сантехнических работ.
Диаметрам сторон. Измеряется линейкой или штангенциркулем по внутренней стороне резьбы.
Расположению резьбы. Вкручиваться может как с левой стороны, так и с правой.

Правильно выбрать и приобрести футорку можно только зная все технические особенности скрепляемых деталей – для этого лучше брать с собой идущую в комплекте с оборудованием документацию. Используются футорки чаще всего при креплении сантехники, однако данный элемент актуален также в автомобильной промышленности, при производстве мебели и используется при монтаже систем отопления.

В сантехнике без подобных крепежей бывает не обойтись, когда резьба на одной из сторон трубы стерлась, а замена всего элемента предполагает значительные траты. В таких случаях делается новая резьба, на которую и закрепляется футорка. Во избежание протечек прокладывается лен, так как фум-лента может не выдержать большого давления и высокой температуры.

Разъемное соединение “американка”

В отношении этого термина нет однозначного, научного ответа. Поэтому воздержусь от претензий на истину — думаю со мной согласятся многие сантехники. Хотя некоторые умники называют американкой любое разъемное соединение с накидной гайкой (см. ниже) — уверяю, что это не так!

Американка

— это разъемное трубное соединение, состоящее из конусного ниппеля (он же полусгон) и накидной гайки с одной стороны, и седла для конуса с другой. Седельная часть имеет резьбу для накидной гайки, которая удерживает ниппель в седле. В разных вариациях, ниппель может содержать резиновую прокладку или не обладать оной.

Это соединение обладает довольно высокой надежностью и широко используется в инженерной сантехнике. Один из самых частых примеров использования — подключение радиаторов отопления. Здесь американка обычно является частью конструкции запорного крана, вентиля или клапана. Именно поэтому у некоторых новичков складывается впечатление, что американка встречается только вместе с запорно-регулирующей арматурой.

На самом деле этот узел встречается в отдельном исполнении, хоть и не так часто.

Ниппельная часть соединения чаще называется полусгон

— именно это название можно встретить в каталогах инженерной сантехники. Однако термин “полусгон” не ограничивается одними лишь американками, поэтому это название требует уточнения в некоторых случаях.

Для монтажа полусгона в систему требуются специальные ключи: шестигранник или сгонный ключ — зависит от конструкции конкретного полусгона.

Показаны полусгоны под разные ключи. Слева — под специальный сгонный ключ, справа — под шестигранный ключ.
