Делаем выбор ибп для циркуляционного насоса отопления

Заводские модели

Энергия ПН-1000 с аккумулятором на 75 А

Перед нами простой бесперебойник с неплохим аккумулятором емкостью 75 А/ч. При мощности насоса в 100 Вт время автономной работы составит около 8 часов. Пиковая мощность составляет 1000 Вт, чего хватит на любую реактивную нагрузку. На выходе аппарат дает чистую синусоиду. А относится он к линейно-интерактивным ИБП, отличающимся высоким КПД и доступной ценой. Стоимость модели на отечественном рынке составляет около 260000 рублей.

Также в продаже представлены модификации с другой емкостью аккумуляторов:

На 100 А/ч – до 11 часов при работе с нагрузкой 100 Вт;
На 55 А/ч – до 6 часов при работе с нагрузкой 100 Вт;
На 200 А/ч – до 23 часов при работе с нагрузкой 100 Вт.

Если отключения электроэнергии в вашей местности носят частый и длительный характер, рекомендуем обратить внимание на последнюю модификацию – ее стоимость составляет 36-37 тыс. рублей.

SVC DI-600-F-LCD

Компактный бесперебойник, который может работать с котлами и насосами, обеспечивая непрерывную циркуляцию теплоносителя в системе отопления. Он относится к разряду линейно-интерактивных и дает на выходе чистую синусоиду без каких-либо искажений. Оборудование не требует вмешательства пользователей в свою работу и обеспечивает погрешность выходного напряжения не более 10% — для насосов это норма, а вот для котлов она могла бы быть и поменьше. Скорость переключения на работу от АКБ не превышает 20 мсек.

Встроенного аккумулятор здесь нет, к бесперебойнику подключается внешняя АКБ емкостью до 200 А/ч – это обеспечит до 24 часов автономной работы системы отопления. Пиковая нагрузка для данной модели не должна превышать 360 Вт. Ориентировочная стоимость модели – 6,5-7 тыс. рублей.

Tieber T-1000

Если нужен бесперебойник с максимальной емкостью, от которой насос сможет проработать до двух суток, следует обратить свой взор на эту модель. Она работает сразу с двумя аккумуляторами емкостью до 200 А/ч каждый. Производитель рекомендует использовать гелевые необслуживаемые батареи, так как они не выделяют в атмосферу вредных газов – это актуально для жилых помещений.

Максимальная мощность в нагрузке составляет 800 Вт. Бесперебойник может питать довольно мощные насосы и котлы отопления, а также узлы водяных теплых полов. Форма выходного напряжения – чистая синусоида, как того требуют двигатели насосного оборудования. Прибор ориентирован на напольную установку, рядом с ним ставятся аккумуляторы. Максимальный ток заряда составляет 12 А/ч.

Виды ИБП для насосов отопления

С устройством знаком любой владелец классического компьютера с системным блоком. UPS — UninterruptiblePowerSupply — вторичный источник электропитания. ИБП для насоса — тот же UPS. Устройство состоит из преобразователей, переключателей, аккумуляторов.

Бесперебойники для насосов отопления делятся на резервные (Off-Line), интерактивные (Line-Interactive) и двойного преобразования (On-Line).

С чем справляется ИБП:

импульсные помехи (резкий скачок напряжения продолжительностью 10-100 мс);
высокочастотные помехи;
отклонения частоты на 3 Гц и более;
кратковременные/долговременные всплески/подсадки напряжения;
аварийная ситуация (пропало напряжение).

Резервный ИБП

В стандартном режиме насос подключен к сети напрямую — ИБП лишь фильтрует помехи. В случае нарушения норм или прекращения подачи напряжения, нагрузка автоматически подключается к питанию от схемы. Схема получает энергию от аккумуляторов посредством инвертора. Как только напряжение появляется, его параметры приходят в норму, нагрузка вновь подключается к питанию от сети.

Схема резервного ИБП

КПД резервного бесперебойника вызывает пиетет — 99 %. Устройство практически не создает шумового фона. Его тепловыделение минимально, как и цена. Однако достоинства меркнут перед слишком долгим (4–12 мс) переключением на батареи и невозможностью корректировки частоты и напряжения. Кроме того, Off-Line ИБП не выдает синусоиду, работая от аккумулятора. Тем не менее большинство устройств построено именно по такой схеме — в принципе, они пригодны для нетребовательного оборудования начального уровня.

Интерактивный ИБП

Принципиального отличия от схемы резервного ИБП нет, но на входе стоит ступенчатый стабилизатор, основанный на автотрансформаторе, и обеспечивает регулировку выходного напряжения. В стандартном режиме частоту устройство не корректирует — работают пассивные фильтры, устраняющие помехи. Если напряжение пропадает, как и в предыдущей схеме, питание идет от инвертора. Однако инвертор Line-Interactive ИБП способен давать синусоиду.

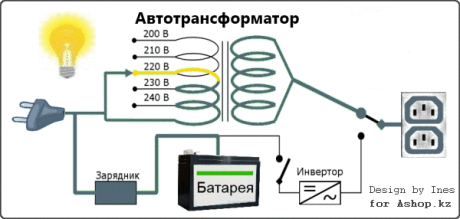

Схема интерактивного ИБП

Интерактивный бесперебойник быстрее переподключается за счет синхронизации инвертора и входного напряжения, но его КПД ниже. Работая от первичной сети, не фильтрует пики, обеспечивает примитивную стабилизацию (AVR). Для отопительных систем такие ИБП, как правило, не используют, поскольку они не в состоянии питать приборы с асинхронными двигателями (почти вся бытовая техника на таких, в том числе отопительная).

Проблема в том, что работая от аккумулятора, устройства (не все, но многие) дают на нагрузку частоту, значительно превышающую 50 Гц; осциллограмма переменного тока далека от синусоиды. Виной тому — крупный трансформатор: для питания от аккумулятора через него приходится пропускать большую мощность, увеличивающуюся лишь путем повышения частоты. Выходит, питать котлы отопления — нельзя.

ИБП с двойным преобразованием

Бесперебойники, работающие в режиме двойного преобразования, предназначены для оборудования с повышенными требованиями к качеству питания. Устройство преобразует переменный ток в постоянный, а затем опять в переменный посредством обратного преобразователя. Когда пропадает напряжение, переключение на аккумуляторы попросту не нужно, поскольку они постоянно включены в цепь. Маркетологи пишут на устройствах о времени переключения, равном нулю, но это некорректно. Однако времени действительно не тратится — нет переключения.

Двойное преобразование (конвертер — преобразователь)

Бесперебойник с двойным преобразованием корректирует и напряжение, и частоту. Выдают идеальную синусоиду. К сожалению, красота требует жертв, даже если это красота ИБП — устройства создают неслабый шумовой фон, активно выделяют тепло, дороги. Зато оборудование довольно питанием.

Delta

Delta с 2001 года специализируется на производстве аккумуляторных батарей для бесперебойников. В ассортименте фирмы также есть ИБП, солнечные модули, шкафы для установки батарей. Продукция производится на китайских заводах VISION под контролем российских инженеров.

Особенности продукции

Ассортимент насчитывает 11 линеек аккумуляторов с разными характеристиками. Из них для использования в ИБП газовых котлов по своей емкости подходят 9 серий:

DTM. AGM с диапазоном емкостей 0,8-200 А*ч и напряжением 6 или 12 В. Срок службы 6 и 10 лет;
DTM L. AGM с диапазоном емкостей 33-230 А*ч и напряжением 12 В. Срок службы 10 лет;
DTM I. AGM емкостью 33-250 А*ч и напряжением 12 В. Срок службы 10 или 12 лет. Отличительная особенность – ЖК дисплей со статусом работы изделия;
HR. AGM емкостью 4,5-100 А*ч и напряжением 6 или 12 В. Срок службы 8 или 12 лет;
HRL и HRL-X. AGM емкость 7,2-140 А*ч и напряжением 6 или 12 В. Срок службы 12 лет. Серии с повышенной надежностью;
FT-M. AGM емкостью 50-180 А*ч и напряжением 12 В. Срок службы 10 или 12 лет;
GEL. AGM+GEL емкостью 15-200 А*ч и напряжением 12 В. Срок службы 10 или 12 лет;
GX. GEL емкостью 12-230 А*ч и напряжением 6 или 12 В. Срок службы 15 лет.

Продукцию компании Delta часто подделывают

Обратите внимание на черный список магазинов, которые выдают себя за партнеров или представителей этой ТМ, не являясь ими

Характеристики	DTM 1240 L	DTM 1275 L	DTM 12100 L
Технология	AGM
Напряжение, В	12
Емкость, А*ч	40	75	100
Масса, кг	14	23	29
Срок службы, лет	10
Примерная цена, руб.	8400	13300	16200

Вывод: АКБ Delta являются хорошей альтернативой более известным брендам. Торговая марка активно развивается в РФ и имеет достойную репутацию. Это тот же Китай, но дешевле аналогов за счет менее агрессивного маркетинга. При покупке нужно быть внимательным и проверять продавца в стоп-листе на официальном сайте, потому что часто встречается контрафакт. Ни в коем случае не покупать на рынке!

Вопрос выбора

Источники бесперебойного питания бывают однофазными и трехфазными. В быту трехфазные установки обычно не используются – они предназначены скорее для промышленных целей. Для системы отопления больше подойдут однофазные модели, которых на рынке представлено достаточное количество.

Мощность установки придется рассчитывать исходя из суммарной мощности оборудования, которое будет к нему подключаться. При этом в обязательном порядке учитывают, что при запуске любого оборудования пиковая нагрузка получается наиболее высокой. В частности, если открыть паспорт циркуляционного насоса. то там будет запись под названием «Пусковой ток».

Выбирая источник бесперебойного питания определенной мощности, именно данный показатель нужно будет брать за основу. Если пренебречь этим советом, то данная установка выйдет из строя сразу же. Однако такого не случиться, если в системе установлен насос с функцией плавного запуска.

аккумулятор для ИБП

Диапазон рабочего напряжения вычисляют, принимая за основу перепады напряжения, случающиеся в определенной электросети. Если такие колебания находятся в пределах +-9%, то бесперебойник желательно приобретать с диапазоном работы плюс-минус 10%.

Если не учитывать данный показатель при выборе такого оборудования, то при каждом скачке напряжения насос будет переходить в автономную работу, а слишком частое подключение аккумуляторов приведет к тому, что источник бесперебойного питания попросту выйдет из строя.

Стоит также отметить, что ИБП может быть оснащен целым набором дополнительных функций:

Холодный старт – благодаря данной особенности включить оборудование можно будет даже при отключенном электричестве.
Индикаторы. показывающие, в каком состоянии находится прибор.
Дисплей.
Управление через микропроцессор.
Самодиагностика прибора при каждом включении.
Индикатор со звуковым сигналом. обозначающий разряжающиеся аккумуляторы.

В продаже можно найти даже напольные модели, которые по своим размерам больше похожи на системный блок компьютера. Встречаются также настенные ИБП, но они попадаются значительно реже.

Также принимают во внимание потребляемую мощность насоса. При установке чересчур слабого оборудования при отключении электричества, мощности аккумуляторов не хватит, чтобы поддерживать работу системы

Емкость аккумулятора тоже играет немаловажную роль.

Вообще, рекомендуется брать оборудование, у которого батареи подключаются извне. За счет этого можно выбрать нужное количество батарей, а также получить требуемое время автономной работы насоса.

Источники бесперебойного питания с батареями, находящимися внутри, сегодня используют довольно-таки редко, так как они не способны сохранять автономную работоспособность в течение долгого периода времени.

Есть 2 линейки стабилизаторов, разработанных специально для циркуляционных насосов системы отопления – теплоком и скат:

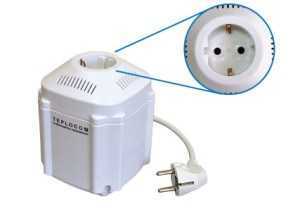

Теплоком STT 222/500

Была создана для систем отопления, где установлены котлы с открытой или закрытой камерой сгорания. У нее есть система микропроцессорного управления, а также технология, позволяющая запустить аппарат сразу после восстановления электропитания в сети. У него есть крепления к стене, также его можно устанавливать на пол.

Цена такого оборудования не превышает 3 тысяч рублей.

В продаже можно найти модель, которую разрешается устанавливать на улице благодаря корпусу, не позволяющему проникать влаге вовнутрь. Стоимость подобного оборудования будет несколько выше и достигает 4,5 тысяч рублей.

Скат ST 1515

Представляет собой ИБП, оборудованный стабилизатором напряжения. Он рассчитан на определенные колебания напряжения в сети – до 10% в каждую сторону.

Стоимость его может достигать 6 тысяч рублей.

ИБП отключается при работе

Почему отключается ИБП во время работы? Данная проблема является весьма распространённой, когда посреди работы через непродолжительное время бесперебойник просто отключает нагрузку. Этому может способствовать ряд причин. В таком случае для начала стоит проверить есть ли какие-то неучтённые перегрузки на выходе

Стоит обратить внимание на то, в каком режиме бесперебойник отключается: при работе от магистральной сети или в автономном режиме. Если отключение происходит при работе от аккумуляторной батареи, то скорее всего неисправна или попросту изношена сама аккумуляторная батарея, что не позволяет ей обеспечить необходимо время работы. Если вы заметили, что бесперебойник выключает компьютер даже при наличии электроэнергии, то не спешите с выводами

Провалы напряжения могут быть очень короткими, что человек этого может не заметить их. Однако, ИБП в таком случае перебрасывает питание нагрузки на АКБ, а если он опять-таки не исправен, то на лицо и отключение нагрузки.Возможен ещё один случай, когда ИБП выключает компьютер при работе в автономном режиме. Это может быть вызвано специальным программным обеспечением. В число стандартных возможностей в том числе входит и возможность отключения компьютера по заданным установкам. Такие установки могут быть установлены автоматически вместе с программным обеспечением. В таком случае как сделать, чтобы бесперебойник не отключался понятно сразу. Стоит заметить, что такие отключения могут производиться в определённое время или даты.Точно такая же проблема может возникнуть при удалённом мониторинге. Если вы используете не «родной» кабель для удалённого мониторинга, который идёт в комплекте с источником бесперебойного электропитания. Ответ на вопрос почему выключается бесперебойник может крыться именно в нём. Использование не фирменных аксессуаров может явиться не только причиной того, что отключается ИБП, но и ряда других проблем

Если вы заметили, что бесперебойник выключает компьютер даже при наличии электроэнергии, то не спешите с выводами. Провалы напряжения могут быть очень короткими, что человек этого может не заметить их. Однако, ИБП в таком случае перебрасывает питание нагрузки на АКБ, а если он опять-таки не исправен, то на лицо и отключение нагрузки.Возможен ещё один случай, когда ИБП выключает компьютер при работе в автономном режиме. Это может быть вызвано специальным программным обеспечением. В число стандартных возможностей в том числе входит и возможность отключения компьютера по заданным установкам. Такие установки могут быть установлены автоматически вместе с программным обеспечением. В таком случае как сделать, чтобы бесперебойник не отключался понятно сразу. Стоит заметить, что такие отключения могут производиться в определённое время или даты.Точно такая же проблема может возникнуть при удалённом мониторинге. Если вы используете не «родной» кабель для удалённого мониторинга, который идёт в комплекте с источником бесперебойного электропитания. Ответ на вопрос почему выключается бесперебойник может крыться именно в нём. Использование не фирменных аксессуаров может явиться не только причиной того, что отключается ИБП, но и ряда других проблем.

Внезапное отключение может происходить от того, что греется ИБП. Высокая температура не самым лучшим образом сказывается на АКБ. Выделение тепла является характерным для ИБП с онлайн топологией. Но даже их нагрев должен находится на определённом уровне. Если вы заметили, что греется бесперебойник, то необходимо убедиться, что исправно работают вентиляторы охлаждения. Они не должны быть прикрыты или забиты пылью, пухом или чем-то другим, что может помешать циркуляции воздуха.В случае, когда бесперебойник включается и выключается, проблема может заключаться в низком уровне напряжения сети. Это может стать проблемой для резервных ИБП. Устранить это можно покупкой более продвинутого ИБП или с помощью стабилизатора напряжения.

Возможно отключение происходит при переключении на АКБ. Если ИБП не переключается на батарею, но известно, что АКБ исправна, тогда вероятно проблема находится в неисправном реле, осуществляющем данное переключение. При подключении маломощной нагрузки можно столкнуться с тем, что бесперебойник отключается через 5 минут. В некоторых моделях минимальная мощность нагрузки воспринимается ИБП как сигнал для отключения. Суть идеи состоит в том, что ИБП воспринимает это так будто, например, компьютер выключен, а сам ИБП отключается, чтобы сэкономить заряд.

1 Виды ИБП для котла отопления

Выбирая ИБП для котла, необходимо определить, какую нагрузку он должен выдержать при запуске, т.к. в момент пуска происходит резкий скачок напряжения. Встроенный аккумулятор рассчитан на 5-15 минут, чего вполне хватает на отключение отопительного котла.

При необходимости большего количества времени работы бесперебойника, нужно подключать внешние батареи с большей емкостью. Не маловажную роль играет диапазон входного напряжения. Чем шире диапазон, тем реже ИБП будет переходить в автономный режим, что сохранит и продлит срок службы аккумуляторов.

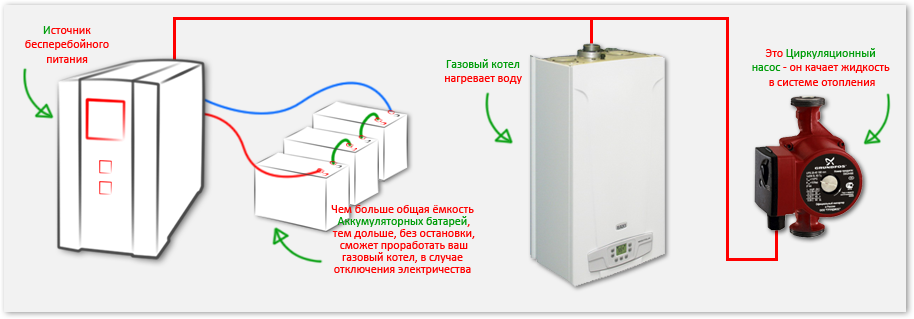

Место ИБП в системе отопления

Основные виды ИБП для котла:

резервные;
интерактивные;
двойное преобразование.

Первые два типа дешевые, с высоким КПД, длительный период переключения на батарею, не стабилизируют пики электроэнергии, не подходят для отопительных систем.

1.1 ИБП для циркуляционного насоса отопления: требования

Циркуляционный насос отопления – составляющая часть системы отопления, предназначенная для принудительного движения воды в закрытом пространстве. Циркуляционные насосы делятся на насосы с ротором, погруженным в воду и насосы с сухим ротором.

ИБП для циркуляционного насоса отопления помогает при кратковременном отключении электропитания и скачках напряжения в сети. Бесперебойник автоматически переключает подсоединенное оборудование к питанию от батареи, а при возобновлении подачи электроэнергии переключает питание обратно и ставит аккумуляторы на зарядку.

Достоинства использования бесперебойника для циркуляционного насоса:

защита приборов от перепадов напряжения в электросети;
подача тока хорошего качества;
переключение на независимое электропитание при отключении тока на период от 10 минут до 2-х суток и более;
довольно высокий КПД;
отсутствие шума, простота установки и использования.

Бесперебойник для систем отопления

Требования для ИБП циркуляционного насоса отопления:

подача на выходе синусоидного сигнала;
время работы бесперебойника в автономном режиме;
выдерживаемая нагрузка с учетом пуска системы;
скорость переключения на аккумуляторы.

Котел отопления один из самых важных электроприборов в доме, который требует обеспечение бесперебойного питания. В защите нуждаются электрические циркуляционные насосы и электроника, управляющая системой. Эти функции успешно выполняет источник бесперебойного питания. Он не только выравнивает перепады напряжения, но и переключает всю систему в случае необходимости на питание от аккумуляторов. Современные газовые и жидко топливные котлы имеют один или два насоса, электронику, и потребляют 50-100 Вт. Поэтому с их защитой легко справляется ибп для насоса отопления.

Для котлов отопления подходят ибп с двойным преобразованием:

синусоидный сигнал на выходе;
стабилизационная функция;
функция фильтра.

Нюансы и возможные ошибки

Чтобы исключить остывание теплоносителя, нужно создать гармоничную систему для фильтров напряжения. Ее можно создать с помощью проверенной схемы. Подобные виды фильтров включают в себя различные резисторы, трансформаторы и другие вспомогательные устройства.

Правильно сконструированная система сможет организовать стабильную работу любому источнику электричества. Схема его несложная, справится с ней любой начинающий мастер.

Первоочередной задачей является подсчет параметров. Составляющие контура рассчитывают и делают идентичным образом. Ее собирают последовательным или параллельным образом. В любом случае создается частота в пятьдесят гигагерц. Далее рассчитывают параметры индуктивных катушек под сердечник. В сердечнике делается зазор между витками.

Универсальные формулы для подсчета всех необходимых составляющих выглядят таким образом:

Для исключения возможных ошибок создания беспербойника отопления, нужно позаботиться о безопасности.

Следует надеть перчатки во избежание получения разряда тока от проводов либо контактов с ними.
Нужно внимательным образом сделать осмотр проводов. В них не должно быть никаких трещин, поскольку короткое замыкание очень опасно для здоровья мастера и помещения (может привести к пожару).
Для системы требуется подключение нескольких батарей (лучше брать несколько целиком подзаряженных и подсоединять их параллельным образом. Нельзя в целях экономии брать более дешевые устройства, поскольку их качество и время работы обычно стоят соответствующе. Не нужно присоединять к прибору все ненужное. Следует применять его именно для равноценных по мощности приборов. Впрочем, для компьютерных устройств, как обычно, данной мощности вполне хватает. Главное — отсутствие превышения общей мощности. Лучший выбор — фазозависимые модели.

https://youtube.com/watch?v=jSxug9Pqop8

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

силовая коммутирующая система (байпас);
зарядное устройство;
преобразователь постоянного тока в переменный;
управляющий орган;
аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

резервные;
интерактивные;
двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

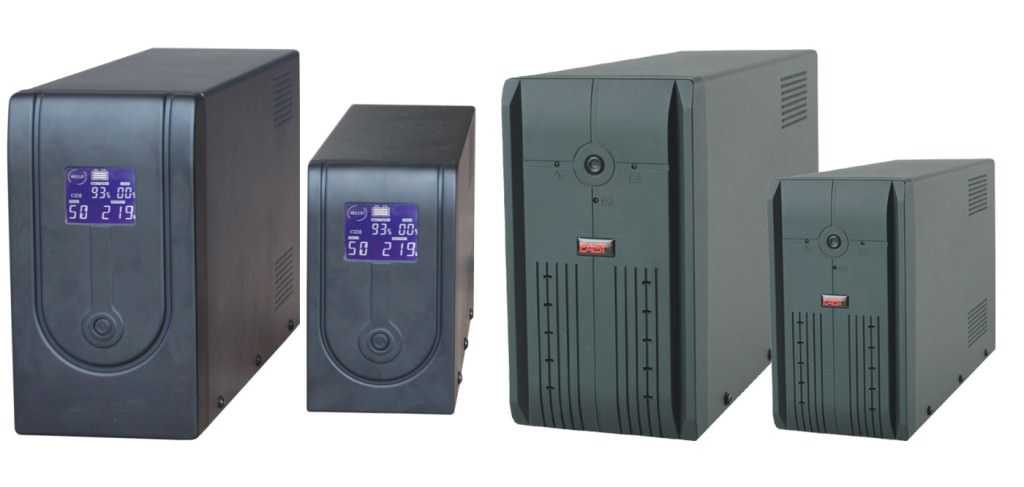

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
