Насос циркуляционный для отопления

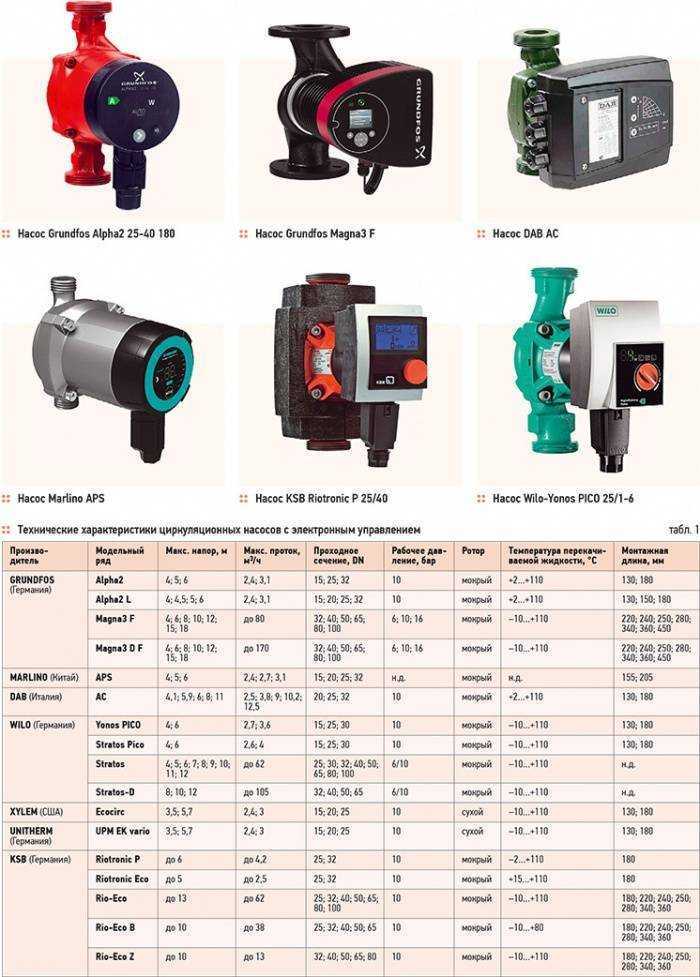

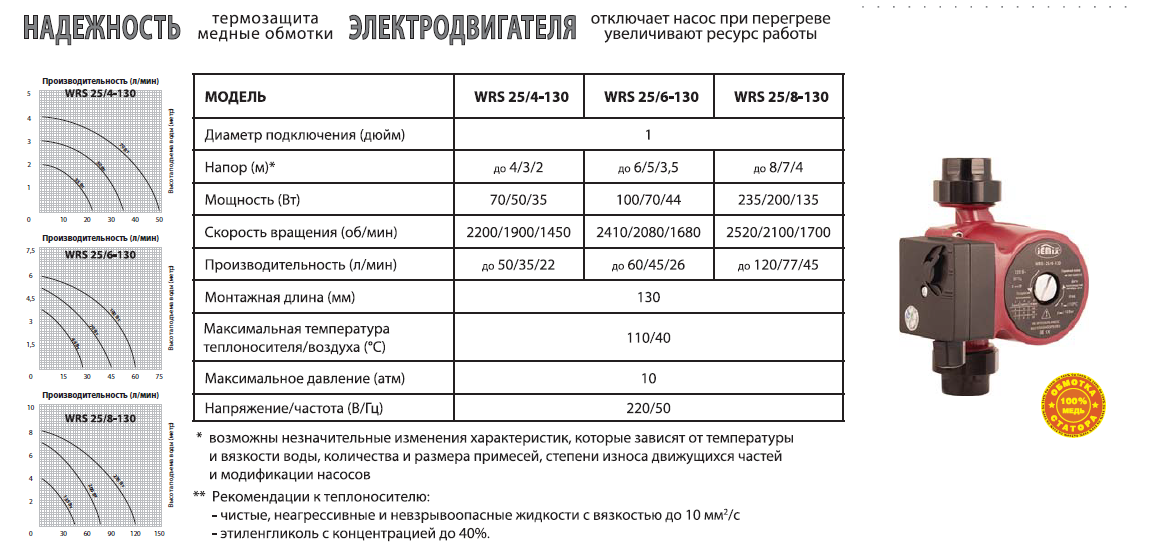

Маркировка и технические характеристики циркуляционных насосов

Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.

Максимальный напор

Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.

Расход

Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м3/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.

Диаметр патрубков

Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.

Монтажная длина

От нее зависит выбор места для установки агрегата.

Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.

Типичное наименование товара состоит из:

• буквенного обозначения типа насоса и варианта его материального исполнения;
• цифрового обозначения основных технических характеристик.

Принцип работы и элементы конструкции насоса

Насос для тёплого водяного пола имеет достаточно простую конструкцию. Корпус изделия и мотор (вариант, ротор), закреплённый на корпусе. На валу двигателя установлена крыльчатка. Попав в корпус с одной стороны, теплоноситель захватывается вращающейся крыльчаткой и перемещается на выходной конец с другой стороны насоса.

Некоторые модели имеют встроенные воздухоотводчики, но их очень мало. В подавляющем большинстве конструкций воздух удаляется путём выкручивания специальной гайки, имеющейся в корпусе.

Схема подключения насоса тёплого пола аналогична той, которая используется в системах с установленными радиаторами.

Все о резервном циркуляционном насосе

Нет ничего вечного в этом мире, поэтому неизбежно настанет момент, когда Ваш даже самый дорогой и надёжный циркуляционный насос выйдет из строя. Причём, по закону подлости, происходит это в самый неподходящий момент — в новый год, в выходной день, или когда на улице минус двадцать, поэтому иметь запасной насос никогда не будет лишним.

Другой вопрос, стоит ли его врезать в систему отопления или достаточно того, чтобы он лежал в запасе? С одной стороны, замена насоса это пустяковое дело, которое любой человек с руками способен провернуть за 5 минут. Но с другой стороны, может этого мастера просто не окажется рядом, скажем дом эксплуатируют пожилые люди. В этом случае, наверное, следует переплатить за два дополнительных крана и один фильтр, и врезать резервный насос в систему. Ведь, чтобы переключиться с рабочего насоса на резервный, не нужно инструментов и занимает это всего несколько секунд.

Источник статьи: http://sovko.tomsk.ru/stati/kakoj-cirkulyacionnyj-nasos-vybrat/

Основные типы гидравлических коммуникаций частного дома

Чтобы индивидуальный дом стал пригодным для жилья, к нему подводят коммуникации различного типа, главные из них: водоснабжение, электроэнергия и канализация, при возможности подключают газ из газопроводов.

При составлении схем бытовые системы частных домов с использованием воды условно разбивают на следующие категории:

1. Внутренний водопровод подачи горячей и холодной воды. Включает в себя трубы из металлических и полимерных материалов, регулирующую и запорную арматуру, фильтры грубой и тонкой очистки, электрооборудование и приборы, водорозетки для подключения сантехники.
2. Внутренняя канализация. Ее основными узлами являются стояк, фановый трубопровод и вентиляция, а также трубопровод, отходящий от сантехнических приборов: унитазов, моек и раковин, ванн и душевых кабин.
3. Коммуникации системы отопления. Магистраль отопления включает в себя нагревательный котел и трубопроводный контур, который транспортирует теплоноситель к отопительным радиатором или сам является теплообменником в теплых полах. Также в систему закрытого типа входит в большом количестве сантехническая арматура и гидрооборудование – циркуляционный электронасос, расширительный бак, терморегуляторы и воздухоотводчики, манометры.
4. Наружные водоснабжающие сети. При отсутствии централизованной магистрали воду забирают из колодцев и скважин. В этой ситуации ввиду простоты монтажа труб в скважинных кессонах и колодцах, прокладки их под землей в дом, схема не столь важна и вполне можно обойтись без нее.
5. Наружные коммуникации ливневый и стоковой канализации. Фекальные стоки индивидуального дома при отсутствии централизованной канализационной магистрали отводят в септики и далее в дренажные колодцы или на поля аэрации. Трубы для ливневой канализации обычно прокладывают под землей и выводят за пределы участка или помещают в дренажную яму.

В некоторых случаях при слишком сложной разводке и проведении работ в отсутствие хозяев вполне могут пригодиться схемы укладки канализационных наружных трубопроводов с указанием размерных параметров.

Рис. 6 Отображение направлений потоков, линий связи, регулирования и приводов

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.

Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки

Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.

Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.

Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.

Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.

После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.

Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

Преимущества и недостатки циркуляционных помп

Как уже говорилось выше, циркуляционные помпы имеют конструктивные отличия и разделяются на аппараты с “сухим” и “мокрым” ротором. Оба типа агрегатов работают достаточно эффективно и в силу своих конструкционных отличий имеют как плюсы, так и минусы при использовании.

Агрегаты сухого типа

К плюсам “сухой” циркуляционной помпы можно отнести следующее:

• высокая производительность;
• ремонтопригодность;
• долгий срок службы;
• высокий КПД (около 80%);
• возможна установка в любом положении;
• надежность;
• низкая стоимость;
• аппарат может работать без теплоносителя в случае его утечки.

Минусы агрегата с “сухим” ротором:

• высокий уровень шума — основная причина, по которой данный вид аппаратов не размещают в жилых помещениях;
• требуется периодически проводить профилактику, заключающуюся в осмотре аппарата и смазке его подвижных элементов.

Аппараты с “мокрым” ротором

Преимущества “мокрых” циркуляционных агрегатов:

• минимальный уровень шума, позволяет размещать помпу в жилых помещениях;
• не требуется смазка подвижных элементов устройства;
• простой монтаж и обслуживание;
• наличие способа охлаждения, не требующего установки дополнительного оборудования;
• длительный срок службы;
• доступные цены на аппараты и на запчасти к ним.

Недостатки “мокрых” циркуляционных аппаратов:

• низкий КПД (около 30 %);
• правильная работа помпы возможна лишь при горизонтальной ориентации ротора;
• агрегат не может работать без теплоносителя.

В целом, преимущества установки циркуляционных насосов, независимо от их типов, заключаются в следующем:

• воздух в помещениях, в том числе имеющих большие площади, прогревается быстро;
• трубопровод вместе с радиаторами отопления прогреваются равномерно;
• отсутствует завоздушенность труб;
• можно устанавливать полотенцесушители и термостаты;
• уменьшается расход газа, требуемого для подогрева теплоносителя;
• монтаж всей системы отопления можно производить с применением труб малого диаметра.

Циркуляционные насосы для системы теплого пола

Помимо самой системы отопления циркуляционные насосы можно установить в системе теплых полов. В этом случае нужно правильно поставить цель – полноценный обогрев всего помещения или локальное поддержание тепла. Также при выборе системы теплого пола ориентируются на технические параметры моделей.

Подборка циркуляционного насоса зависит и от организации теплого пола. Встречаются два типа конструкций – водные или электрические. Циркуляционный насос подходит только для водяной системы, поскольку устанавливается для перекачивания жидкости в сети. В системе теплого пола есть трубы, по которым циркулирует нагретая вода, утеплитель. Для поддержания и равномерного распределения теплоносителя в некоторых случаях используют насосы.

При обустройстве системы обогрева полов придерживаются принципа небольшого расстояния между трубами. Они могут проходить по разным геометрическим конфигурациям.

Как выбрать циркуляционный насос для системы отопления и правильно установить — обзор моделей с ценами

Многие жители частных домов не понаслышке знают о таком явлении, как холодные радиаторы. Это происходит из-за недостаточного давления в системе отопления. Чтобы решить эту проблему раз и навсегда, необходимо выбрать насос для нагрева воды, установленный рядом с бойлером в системе водоснабжения

Как выбрать подходящее устройство? На какие характеристики следует обратить внимание? Какие бренды пользуются большим спросом на рынке?

Природные водонагреватели или рециркуляционные водонагреватели могут быть достаточно эффективными, но только если они снабжают небольшие площади. В больших частных домах и квартирах рядом с бойлером должно быть установлено специальное устройство для принудительной подачи воды через систему. Циркуляционный насос — это техническое устройство, которое работает в циркуляционной системе отопления, непрерывно перемещая воду по трубам. Его основная задача — обеспечить непрерывную подачу тепла и циркуляцию воды в системе.

Устройство циркуляционного насоса

В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, погруженного в нагревательную среду. Двигатель обеспечивает непрерывную подачу жидкости, а ротор преобразует кинетическую энергию в динамическую, создавая тем самым необходимый уровень давления в системе. Однако качество и надежность работы циркуляционного насоса в системе отопления во многом зависит от типа устройства и его характеристик.

Классифицировать нагреватели можно не только по названию бренда, но и по характеристикам и принципу работы устройства. Поэтому типы циркуляционных насосов обычно делятся только на два типа:

• Сухой термостат характеризуется тем, что роторная часть устройства не контактирует с водой. КПД такого насоса достигает 85%, но он очень шумный, поэтому его лучше устанавливать в отдельный газовый котел.
• Мокрые насосы — это устройства, в которых вся движущаяся часть постоянно находится в контакте с водой. Горячая вода обеспечивает постоянную смазку этих устройств и их бесшумную работу. Эффективность циркуляционных насосов, работающих по мокрому принципу, составляет всего 50-65%, поэтому их предпочтительно устанавливать в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо знать его технические параметры

Здесь не так много особенностей, на которых стоит заострить внимание. На самом деле, только два из них важны для среднего человека:

• Давление — гидравлическое сопротивление системы. Она измеряется в метрах и обычно задается значением самой высокой точки трубы.
• Скорость потока — это показатель того, сколько жидкости может перекачать устройство за единицу времени. Она измеряется в кубических метрах в час.

Важно знать, что эти термины обратно пропорциональны. Таким образом, максимальная производительность электронасоса достигается при нулевой высоте трубы и высоте с одинаковым расходом

Учитывая эти основные характеристики, можно выбрать модель с оптимальными для вас параметрами. Однако принцип выбора агрегата — чем эффективнее, тем лучше — не подходит для достижения высокой эффективности. Покупка неправильного устройства приведет к снижению тепловой эффективности и увеличению потребления энергии.

Распространенная маркировка

При выборе насоса марки Wilo следует обращать внимание на буквенные и цифровые обозначения, которые идут после основной части названия. Каждое из буквенных обозначений указывает на тип продукции, а цифры в маркировке товара говорят о его наиболее важных характеристиках

Drain TMW 32/11

Эта модель насоса Wilo представляет собой вихревой дренажник из различных материалов. Прибор способен перекачивать малозагрязненные воды (имеются в виду те, диаметр частичек загрязнения в которых не превышает 1 см).

Краткие технические характеристики циркуляционного насоса вило Drain TMW 32/11:

1. Максимальная глубина, на которой его можно использовать — 3 м.
2. У этого устройства имеется защита от перегрева. За 60 минут работы оно сможет перекачать 15 куб. метров воды.
3. Как видно из названия, высота напора этого прибора — 11 м, сечение — 165 мм.

Его средняя стоимость 10 500 рублей.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Насосы циркуляционного вида: какие выбрать

Когда вы произвели все обязательные замеры и расчеты, можно переходить к выбору типа устройства. Оборудование может быть с сухим и мокрым ротором. Второй тип более оптимальный для использования в частном доме, даже несмотря на относительно невысокую мощность. Это объясняется тем, что вы сможете экономить на электричестве с использованием этого насоса.

Также устройства с мокрым ротором работают практически бесшумно. Вы установите насос в отопительной системе и сможете годами пользоваться преимуществами равномерного распределения теплоносителя в сети. Проблем с установкой такого агрегата не возникнет, а его долговечность станет еще одним плюсом для домовладельца.

Насосы с сухим ротором работают более шумно из-за отсутствия смазки. Их преимущественно используют для более серьезных систем отопления, например, на производственных складах. Также системы с сухим ротором нуждаются в периодическом обслуживании.



Напор и производительность насоса для теплого пола: как выбирать по этим критериям

Ключевыми характеристиками циркуляционных насосов, для теплого пола считаются напор и производительность. Производительность должна обеспечивать прохождение теплоносителя в сети и быть примерно в 3 раза больше, чем в системе теплого пола. Только при такой разнице насос сможет справиться с поставленной задачей

Важно учитывать и запас производительности, чтобы насос работал бесперебойно. Особенно это важно для циркуляции жидкости в холодный сезон, когда требуются более высокие показатели температуры.

Достаточные показатели напора позволяет жидкости обходить все преграды в коммуникационной системе. Теплоноситель должен преодолевать узкие места и переходы с целью транспортировки жидкости к самой отдаленной точке. Значения напора просчитываются с учетом длины трубопровода. Чаще всего в частом доме этот показатель не превышает 5 метров водяного столба.

Напор, который должен иметь выбранный насос, рассчитывается с учетом всех преград в конкретном помещении. В этот перечень входят: вентили, фитинги, узлы. В формуле дополнительно учитываю запас мощности. С получением этого значения вы можете перейти к поиску модели насоса.

Для этого воспользуйтесь каталогом с ассортиментом насосов и определите требуемое значение напора. В паспорте циркуляционных насосов напор показывают в виде линейного графика.

Алгоритм поиска подходящего насоса работает и с объемом теплоносителя. Для получения результата учитывают коэффициент преобразования, который равен 0,86, и мощность теплого пола. Чтобы узнать тепловые потери в системе теплого пола, вам нужно будет обратиться к строительному справочнику. Вы сможете установить объемы в разных точках контура. Исходя из статических показаний и произведенных расчетов, вы сможете подобрать насос для теплого пола.

Стоимость насосов

Насосы вида Wilo-Stratos, имеют цену от 25 до 190 тысяч рублей. Насосы вида Wilo-TOP, имеют цену от 14 до 80 тысяч рублей. Насосы вида Wilo-Star стоят от 5 до 10 тысяч рублей.

Цены могут отличаться на 2-3 тысячи рублей в зависимости от региона проживания в России.

Циркуляционный насос — важная составляющая отопительной системы. Этот элемент способствует улучшению ее работоспособности, поэтому и сам должен обладать надежностью, долговечностью и способностью работать в постоянном режиме.

Всем этим требованиям отвечает насос для отопления Wilo, пользующийся большой популярностью у потребителей.

Циркуляционный насос — одна из главных составляющих системы отопления и горячего водоснабжения

Виды насосов марки Wilo

Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.

Сейчас многим известно, что установка насоса в индивидуальную систему отопления с естественной циркуляцией позволяет не только намного улучшить качество отопления, но и еще дополнительно значительно сэкономить на потреблении природного газа или другого вида топлива.

Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.

Выпускаются насосы двух видов:

• с сухим ротором;
• с мокрым.

В чем же принципиальное отличие?

Насосы с сухим ротором

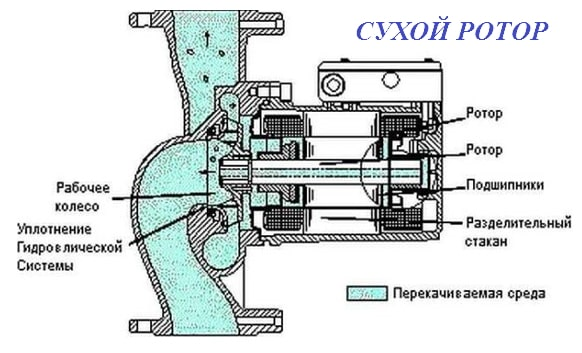

Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.

Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.

Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.

Показатели оборудования:

1. Большой уровень КПД – более 80%;
2. Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
3. В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
4. Тип соединения с трубопроводами, как правило, фланцевое.

Насосы с мокрым ротором

Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).

Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.

Показатели оборудования:

1. Практически бесшумная работа;
2. Имеет компактное исполнение;
3. Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
4. Большой срок работы;
5. Практически не требует обслуживания.

Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.

Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.

Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м

Ду25 с биметаллическими отопительными приборами – 2м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
