Как закрепить батарею отопления к стене?

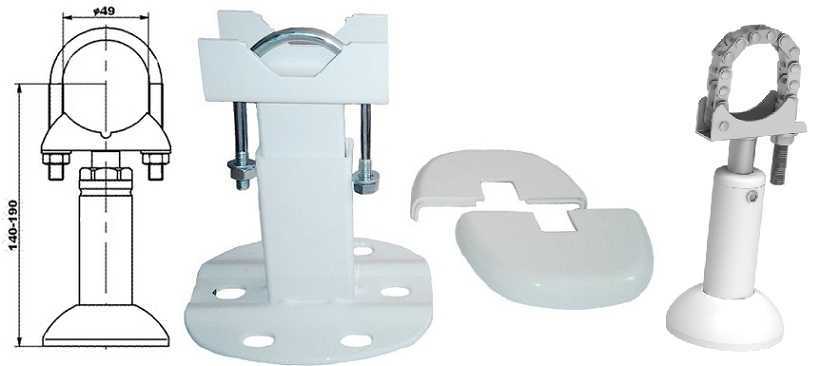

Основные преимущества крепежей

Деталь для фиксации радиаторов представляет собой вилку с круглой подставкой, которая удерживается посредством шурупов. При инсталляции можно выполнять регулировку по высоте.

Ниже рассматриваются наиболее важные достоинства напольного крепления отопительных приборов:

• Возможность использования при условии, что стены сделаны из не очень прочных материалов вроде гипсокартона и МДФ.
• Установка приборов отопления может быть осуществлена практически в любом месте, независимо от расположения несущих конструкций.
• С точки зрения дизайнерских решений открываются широкие возможности, так как радиаторы при таком креплении смотрятся оригинально и эстетично.
• Процесс инсталляции проводится в короткие сроки, что в первую очередь объясняется простотой конструкции крепежного элемента.
• Цена готовых кронштейнов невысока, поэтому сильно тратиться не приходится.

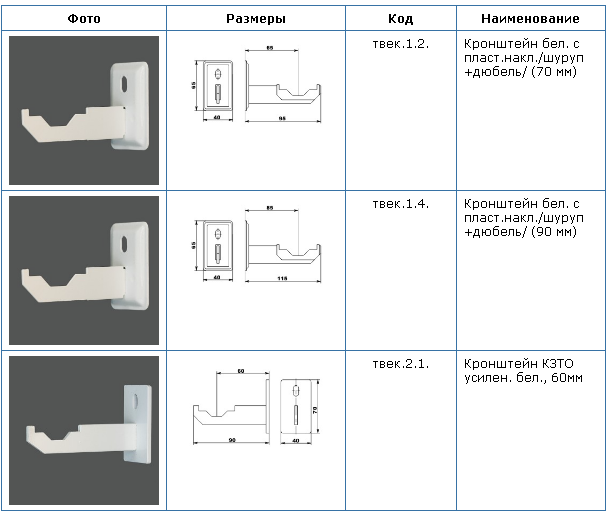

Демонстрируются стандартные детали для фиксации.

Как повесить радиатор отопления на кронштейны

Практически любой радиатор вывешивается на кронштейны следующим образом:

1. Высверливаются отверстия в за ранее размеченных местах, в них забиваются дюбеля и прикручиваются кронштейны (при закручивании штыревых кронштейнов, глубина закручивания определяется требованиями к зазору между радиатором и стеной). Крюки должны попасть на места соединения секций.
2. Аналогично фиксируются нижние кронштейны.
3. После установки батареи на кронштейны, нажатием проверяется надежность установки и точность по уровню.

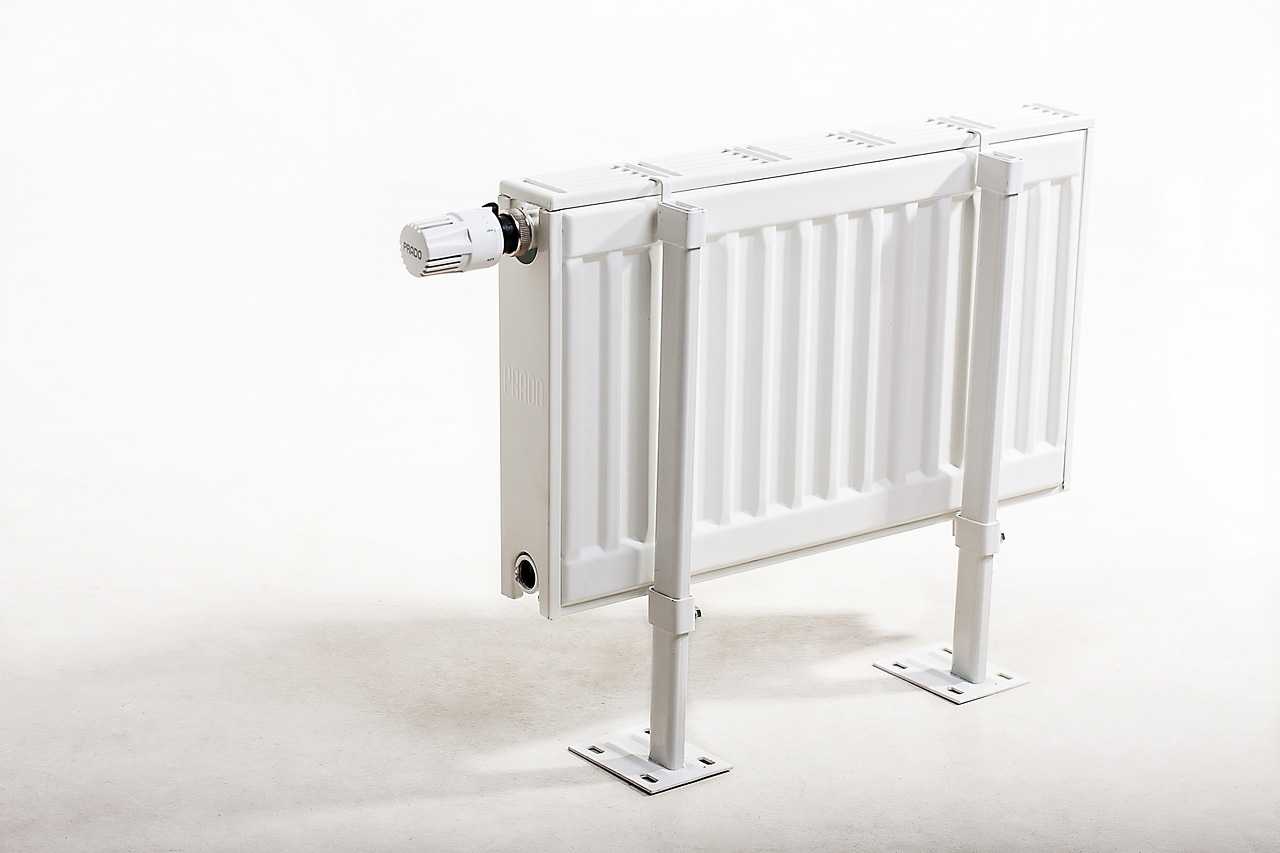

4. В случае применения напольных опор подгоняют их по высоте и закрепляют.

Алгоритм установки любых радиаторов один и тот же: качественная разметка, установка кронштейнов, вывешивание батарей, проверка по уровню, закрепление по месту, подключение трубопровода, систем управления и контроля. Нюансы по конкретной модели прибора отопления и используемых креплений отражены в сопроводительной документации, а общестроительные работы одни и те же.

Как повесить батарею на гипсокартон: секреты и советы специалистов

Если владелец квартиры пришел к решению, что требуется выполнить камуфляж батареи, максимально сохраняя ее теплоотдачу, тогда лучше всего сделать это с помощью ГКЛ. При этом должен сохраняться свободный проход потока теплого воздуха.

Так как теплый воздух от радиатора, установленного возле окна, идет вверх, создается прозрачная термоизоляция помещения. Холодные потоки от окна не могут проникнуть глубоко внутрь. В связи с этим при креплении радиатора к гипсокартону нужно помнить, что отопительную батарею нельзя перекрывать сверху: это главный способ для теплоотдачи.

Если все-таки в этом назрела необходимость, тогда верхняя плоскость короба должна иметь несколько отверстий.

Также рекомендуем прочитать:

Выбор места для радиатора

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него

При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

• Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
• Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.
• Расстояние от стены до задней части радиатора должно быть не менее 3 см.
• Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
• По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

Монтаж радиаторной системы в доме из газобетона

Особая структура газобетонных блоков и их почти идеальная геометрия позволяют возводить дома из газобетона с очень низким коэффициентом теплопроводности. Однако, чтобы тепло распределялось по жилым помещениям дома из газобетона равномерно (или почти равномерно), дом необходимо обязательно оборудовать системой радиаторов.

Однако, перед тем, как начать монтаж такой системы, обязательно следует:1. Обзавестись специальными динамометрическими ключами (желательно набором). Такие ключи позволят сделать соединения радиаторной системы герметичными, в противном случае она может подтекать. Кроме того, вода циркулирует под высоким давлением, и если работы по монтажу будут выполнены не качественно, то возникает большая вероятность срыва. Поэтому монтажные работы необходимо доверить тем специалистам, которые работают в строительной компании «Домакс». Качественно проведенные работы по монтажу радиаторной системы позволят обеспечить ее безаварийную работу на многие годы.

2. Перед заменой радиатора вначале обаятельно следует перекрыть водоснабжение, и лишь затем можно приступать к замене радиаторов или т₽ 3. Предварительно подготавливается полное схематическое описание системы теплоснабжения и ее подключения.4. Обязательно следует предусмотреть краны и запорные вентиля, позволяющие как обособить каждый радиатор, так и определенные части при проведении различных ремонтных работ. В случае использования однотрубнойследует позаботиться о создании обходного пути для воды, движущейся в системе. Это необходимо для того, чтобы в результате таких работ не останавливать циркуляцию теплоносителя во всей системе. 5. Если устанавливаемые радиаторы не имеют крана Маевского, специального устройства для спуска массы воздуха из радиаторной системы, его следует приобрести, так как стравливание воздуха позволяет избавляться от воздушных «пробок» и циркуляция теплоносителя будет бесперебойная. Необходимость в других дополнительных деталях определяется схемой подключения. 6. Монтаж радиаторов осуществляется под небольшим углом, потому, что при горизонтальном монтировании в радиаторах скапливаются воздушные массы, а их выдувать приходится уже вручную. Накопившийся воздух приводит к снижению производительности радиатора.

7. Трубопровод в домах из газобетона монтируют как из металлопластика, так и из металлических т₽ 8. После установки радиаторов проводится опрессовка.

Монтаж чугунных радиаторов имеет свои особенности. Так чугунные радиаторы разбираются лишь на верстаке, и такие работы проводятся вдвоем. Ниппеля, как нижний, так и верхний, во избежание перекоса разворачиваться должны синхронно. Секции разбираются одновременным скручиванием. После того, как радиатор разобран, можно проводить группировку. В результате таких действий собираются батареи с заданным числом секций. Если в собранном радиаторе обнаруживается течь, то в таком случае его следует обязательно подкрутить. Лишь по завершении всех работ радиатор окрашивают.Радиатор на стену из газобетонных блоков крепят с помощью кронштейнов. После того, как радиатор подвешен, его соединяют с отопительной системой.

Настенное крепление батареи

Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.

Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.

Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:

• Расстояние от него до стены не менее 5 см.
• Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
• Заглушки батареи должны располагаться на одном уровне с трубами отопления.

Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.

Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.

Только после того, как крепления были проверены, на них можно вешать радиаторы и подсоединять их к отопительной системе.

Как видно из вышесказанного, ничего сложного в установке биметаллических радиаторов самостоятельно нет. Главное, никуда не спешить и придерживаться последовательности действий.

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Особенности подключения

По окончании установки устройств нужно подключить их к теплопроводу.

Краткая инструкция по исполнению данной процедуры выглядит так:

Во вход и выход вкручиваются переходники для тех либо иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе принципиально важно обеспечить герметичность резьбовых соединений. Для уплотнения возможно применять лен с термостойким герметиком либо фум-ленту

• Потом переходник либо термоклапан соединяется с трубопроводом, в большинстве случаев, резьбовым соединением.
• Между входящей и выходящей требой нужно выполнить перемычку (байпас).
• По окончании подключения своими руками батарей, направляться заполнить их теплоносителем и включить систему. Открывать краны необходимо плавно, дабы не появилось гидроударов и забивания внутреннего сечения.
• В ходе заполнения системы устройств нужно выпустить воздушное пространство через краны Маевского.
• После этого необходимо включить обогрев. В ходе тестирования системы нужно включить нагрев до большой температуры и наряду с этим шепетильно осмотреть все соединения. При обнаружении капель теплоносителя нужно отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В ходе подключения нельзя зачищать смежные поверхности абразивными материалами, поскольку это приведет к не герметичности соединений. На этом процесс подключения батарей  закончен

На этом процесс подключения батарей  закончен.

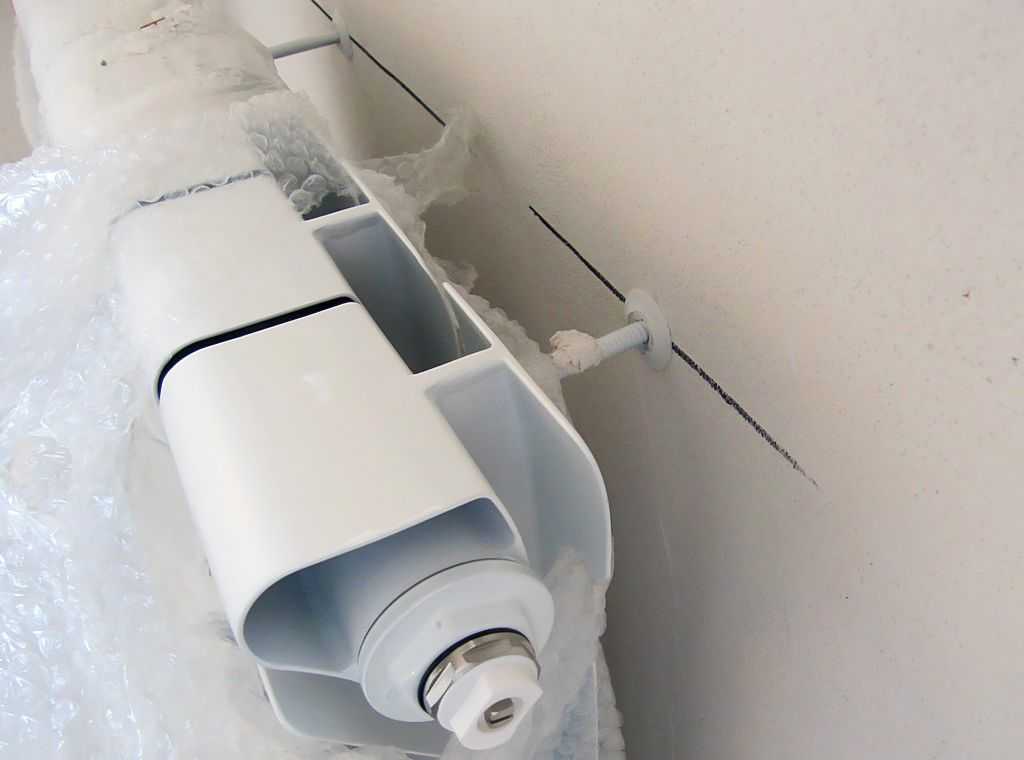

Как повесить на гипсокартон батарею или радиатор из алюминия

Радиатор – это конструкция из алюминия или металла, которая намного легче по весу и смотрится привлекательней, чем чугунные элементы. Процесс крепления проще: во-первых, вес конструкции небольшой, во-вторых, в комплекте с радиатором идет специальный крепеж с пробкой.

1. Монтаж начинается, как и в первом случае со сверления отверстий в гипсокартоне. Здесь нужно взять сверло, соответствующее толщине крепежного элемента.
2. Затем взять перфоратор и буром на 8, сделать отверстия в основании – 7 см в глубину.
3. Накрутить пробку на кронштейн и вбить при помощи молотка в подготовленные отверстия.
4. Как только кронштейн с пробкой будет вбит до стены, нужно протолкнуть пробку и закрутить крепеж.

Для легких радиаторов, у которых малое количество секций, можно применить специальные крепежи, позволяющие повесить конструкцию прямо на лист ГКЛ. Этот крепеж похож на дюбель-бабочку. При вкручивании с обратной стороны гипсокартонной плиты раскрывается зонтик, который распределяет нагрузку по листу.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Как вам статья?

Мне нравитсяНе нравится

Подключение биметаллических радиаторов отопления

Биметаллические радиаторы внешне, по месту расположения и размерным параметрам подсоединенных патрубков, ничем не отличаются от алюминиевых аналогов. Чтобы их подключить к отопительной магистрали, используются одинаковые комплектующие и арматура.

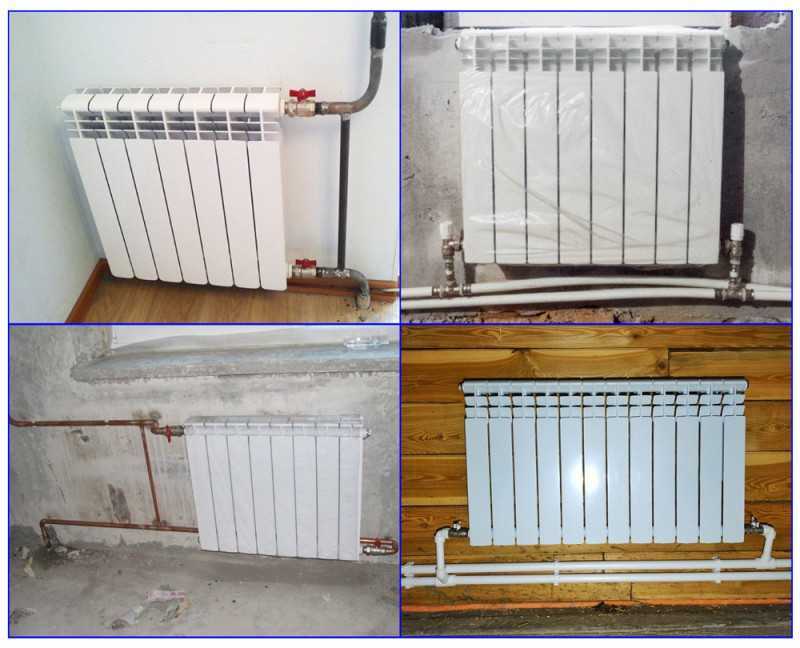

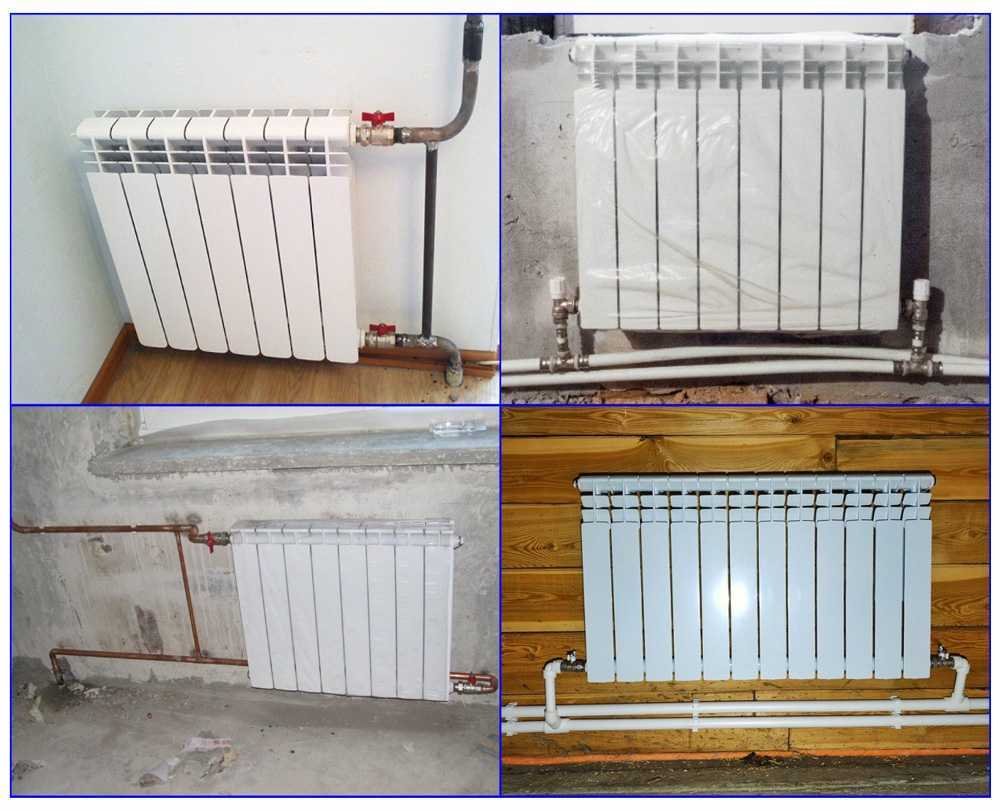

Рис. 10 Примеры подключения батарей к трубам из разных материалов

Материалы труб

Основной недостаток полных биметаллических радиаторов — слабая устойчивость стального трубопровода к коррозии, напрямую связанная с процентным содержанием кислорода в воде. То есть для установки биметаллических радиаторов лучше использовать металлические трубопроводы (сталь, нержавейка, медь) или полимерные с алюминиевой оболочкой — металлопластик и армированные алюминием полипропилен. Полипропиленовые трубы армированные стекловолокном тоже подойдут, но помните, что у них более высокую кислородопроницаемость, то есть, со временем в системе отопления может появиться коррозия на металлических частях (правда, пройдет очень много времени).

Арматура и комплектующие

Стандартная батарея имеет четыре резьбовых отвода, ее подключают в двух точках, вверху устанавливают кран Маевского, а на четвертый отвод ставят заглушку.

В торговой сети реализуют специальные наборы с переходниками (короткими муфтами с наружной и внутренней резьбой) для вкручивания в радиаторные отводы, в которые также входят кран Маевского, заглушка и крюки с крепежом для подвешивания батареи.

Чтобы можно было снять радиатор для ремонта и обслуживания, обычно его подключают с 2-х сторон через шаровые краны и муфты американки, которые также приобретают в торговой сети.

Если необходимо регулировать теплоотдачу, на трубопровод подачи перед батареей устанавливают терморегулятор.

Существует немало конструкций термостатических вентилей, которые способны полностью перекрывать воду, то есть заменяют один шаровый кран. Понятно, что такой прибор выгоднее приобрести, чем по-отдельности запорный кран и терморегулятор.

Для монтажа лучше использовать льняную паклю. Дело в том, что она в отличие от нити и Фум-ленты способна расширяться при намокании. То есть в процессе эксплуатации из-за разного температурного расширения алюминия и резьбовых стальных переходников, зазор между ними при нагреве становится слишком мал, и после отключения отопления холодные батареи начинает подтекать.

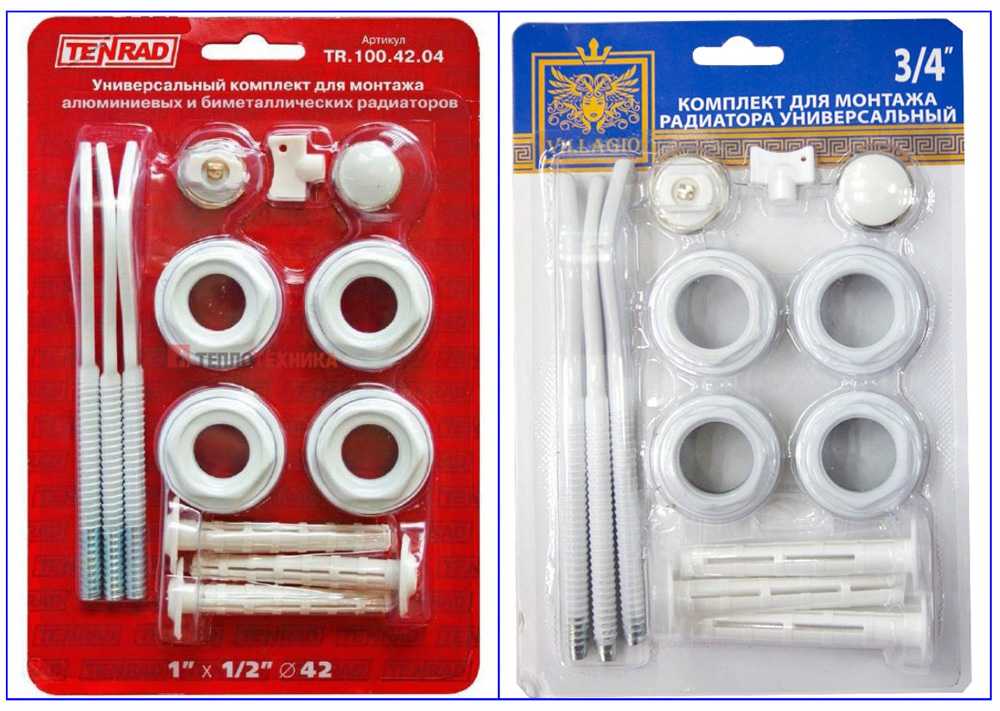

Рис. 11 Комплекты для монтажа радиаторов

Схема подключения биметаллических радиаторов отопления

Радиаторы подключают в однотрубную и двухтрубную разводку отопительной системы. При этом в зависимости от места расположения подводящего теплоноситель трубопровода различают следующие схемы их подключения:

Нижнее. Не слишком эффективная по тепловой отдаче схема, в основном используется в популярной однотрубной разводке типа ленинградка. К ее преимуществам относят эстетичный внешний вид из-за отсутствия вверху труб, и более простой экономичный монтаж. (Кстати, есть статья об узле нижнего подключения радиатора, как выбрать и подключить).
Одностороннее. Основной тип подсоединения радиаторов в коммунальных квартирах при однотрубных и двухтрубных системах и наличии вертикального стояка. Если теплоноситель циркулирует по одной трубе, проходя последовательно через все радиаторы, в разводке обязательно должна присутствовать байпасная перемычка. При ее наличии можно отсоединить радиатор, перекрыв шаровые краны на входе и выходе труб, при этом вода будет обходить батарею по байпасу. По эффективности односторонняя схема подключения радиаторов биметаллических немного уступает диагональному и превосходит нижнее.
Диагональное. Наилучший вариант подключения радиатора по теплопередаче при верхней подаче. Широко используется при однотрубной, двухтрубной разводках вне зависимости от положения отопительного стояка. В самотечных системах отопления, которые иногда используют в индивидуальных домах, все батареи подключают по диагонали.

Рис. 12 Виды подключений и их тепловая эффективность

Варианты установки

Различают два способа монтажа радиаторов отопления – настенный и напольный. В любом случае перед приобретением нужно просчитать размеры. Держатель для секций с регулируемой глубиной установки позволяет варьировать расстояние от батареи до стены: от прибора до стенки должно быть минимум 3-5 см, до пола – 10 см, а до подоконника – 5-10 см.

Настенный

После замеров в стене просверливают минимум два отверстия для дюбелей. В них вставляют держатели. Потом на них вешают радиаторы отопления и подключают их к трубам. Крепёж для чугунных батарей должен быть особенно прочным.

Крюки для чугунных радиаторов продают вместе с дюбелями (вставными шипами). Инструкция для монтажа с крюками:

1. Просверлить в стене отверстие.
2. Вставить дюбель.
3. В дюбель вкрутить крюк (на одной из сторон есть резьба).

Напольный

Такой способ монтажа встречается гораздо реже, чем предыдущий. К полу прикручивают стойки для батареи. Они могут держать конструкцию сами по себе, либо к ним прикручиваются держатели.
