11 лучших циркуляционных насосов

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

увеличение диаметра труб, используемых в системе отопления;
монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Надежные насосы: из какого материала должно быть рабочее колесо

На российском рынке вы найдете циркуляционные насосы, которые изготавливают из разных материалов. Чаще всего производители используют следующие виды:

прочный пластик. Актуальность этого материала обусловлена отсутствием рисков коррозии. Такие агрегаты не подвержены воздействию агрессивных химических элементов. Также пластик считается относительно недорогим материалом и прочным. Эксплуатационный срок пластиковых изделий меньше, чем у альтернативных материалов. Вы можете рассчитывать на работу такого насоса на протяжении не более 7 лет;
чугун. Применяют для циркуляционных насосов с относительно невысокой мощностью. Даже если чугунная деталь выйдет из строя из-за коррозии, заменить ее будет не так дорого;
нержавеющая сталь. Этот материал прочнее пластика, но также есть риски коррозии. Нержавейка отличается высокой стоимостью, которая обусловлена ее надежностью;
латунь. Дешевле нержавейки, но во многом схода с ней по характеристикам.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Как правильно выбрать насос для системы отопления

Циркуляционный насос предназначен для периодического перемещения по трубопроводу теплоносителя: воды или антифриза, что обеспечивает оптимальную температуру окружающей среды в помещении. Правильно подобрав насосное оборудование можно значительно сэкономить на потреблении газа и электричества.

При выборе циркуляционного насоса для систем отопления необходимо учитывать основные и вспомогательные характеристики агрегата.

Основные характеристики

Мощность

В основном величина мощности теплового насоса находится в пределах 60-300 Вт

Эта основная характеристика, на которую стоит обратить особое внимание, так как она определяет общую температурную схему системы отопления. При выборе насоса не рекомендуется останавливать свое внимание на агрегатах с максимальной мощностью, так как насосное оборудование не предназначено для перемещения большого количества кубометров горячей жидкости для отопления обширных площадей помещений

Производительность

Производительность – это количество (объем) жидкости, перемещенное за определенный промежуток времени. Эта характеристика напрямую зависит от мощности насосного оборудования и диаметра трубопровода системы отопления.

Напор

Напор, по своей сути, является гидравлическим сопротивлением. Его величина измеряется в метрах и обозначает, на какую высоту насос сможет поднять весь объем жидкости.

Вспомогательные характеристики

Размеры присоединения

Размеры подсоединения и установки насоса в систему отопления в основном подбираются из расчета диаметров трубопроводов и габаритов самого агрегата.

Температура

Так как насос предназначен для обеспечения теплом жилых помещений, его трубопровод должен выдерживать высокие температурные нагрузки. Данную характеристику необходимо согласовывать с температурными характеристиками отопительного котла и труб, применяемых в отопительной системе.

DAB EVOTRON 40/180

Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос EVOTRON 40/180 (27 Вт)

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

когда для обогрева частного дома задействовано больше одной котельных установки;
если в схеме обвязки участвует буферная емкость;
отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
то же, с применением гидравлического разделителя (гидрострелки);
для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
использование фитингов увеличивает сопротивление сети на 30%;
при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Рейтинг ТОП 7 лучших циркуляционных насосов

Мы выделили лучшие модели:

Grundfos UPS 25-40 180,
GRUNDFOS UPS UPS 180 180, VICHR TSN-25-6, VICHR TSN-25-6, VICHR TSN-25-6, VICHR TSN-25-6,
Джилекс Циркуль 25/40,
Grundfos ALPHA2 25-40 180,
WCP 25-80G,
МАЗОК ЭВОТРОН 40/180,
DAB A 110/180XT.

Далее мы рассмотрим их более подробно.

Grundfos UPS 25-40 180

Grundfos — известный датский бренд, который считается одним из лидеров рынка гидравлического оборудования. Хотя это устройство потребляет всего 45 Вт, оно обеспечивает превосходный максимальный напор (4 м) и производительность (2,93 м³/ч). Насос также имеет асинхронный выключатель и электродвигатель. Он работает как в вертикальном, так и в горизонтальном направлениях.

Тип	жидкость
Максимальное давление (м)	4
Максимальная вместимость. (м³/ч)	2.93
Вес (кг)	2.6

Цена: от 5 190 до 1 211 р/ч.

2,93 кубических метров в час,
универсальное устройство,
встроенный асинхронный электродвигатель,
легкая и простая установка,
экономичность — потребляет всего 45 Вт.

ВИХРЬ ТСН-25-6

Это хороший циркуляционный насос, который потребляет много электроэнергии (90 Вт), но имеет оптимальную высоту хода (6 м) и хорошую производительность (3 куб. м в час). Очевидными преимуществами являются прочный чугунный корпус и входящие в комплект соединительные гайки.

Тип	жидкость.
Максимальное давление (м)	6
Максимальная вместимость. (м³/ч)	3
Вес (кг)	3.5

Цена: от 2020 — 2590 €.

2020: 2020,
В комплект поставки входят накидные гайки,
прочность,
встроенный регулятор скорости.

Джилекс Зиркуль 25/40

Насос, заслуживающий похвалы за прочный чугунный корпус, отличные технические параметры и хорошее соотношение цены и качества. По этой причине Jileks Cirkul 25/40 пользуется большим спросом у покупателей. Температурный диапазон работы устройства — от +10 до +110 градусов.

Как выбрать циркуляционный насос для системы отопления и правильно установить — обзор моделей с ценами

Многие жители частных домов не понаслышке знают о таком явлении, как холодные радиаторы. Это происходит из-за недостаточного давления в системе отопления. Чтобы решить эту проблему раз и навсегда, необходимо выбрать насос для нагрева воды, установленный рядом с бойлером в системе водоснабжения

Как выбрать подходящее устройство? На какие характеристики следует обратить внимание? Какие бренды пользуются большим спросом на рынке?

Природные водонагреватели или рециркуляционные водонагреватели могут быть достаточно эффективными, но только если они снабжают небольшие площади. В больших частных домах и квартирах рядом с бойлером должно быть установлено специальное устройство для принудительной подачи воды через систему. Циркуляционный насос — это техническое устройство, которое работает в циркуляционной системе отопления, непрерывно перемещая воду по трубам. Его основная задача — обеспечить непрерывную подачу тепла и циркуляцию воды в системе.

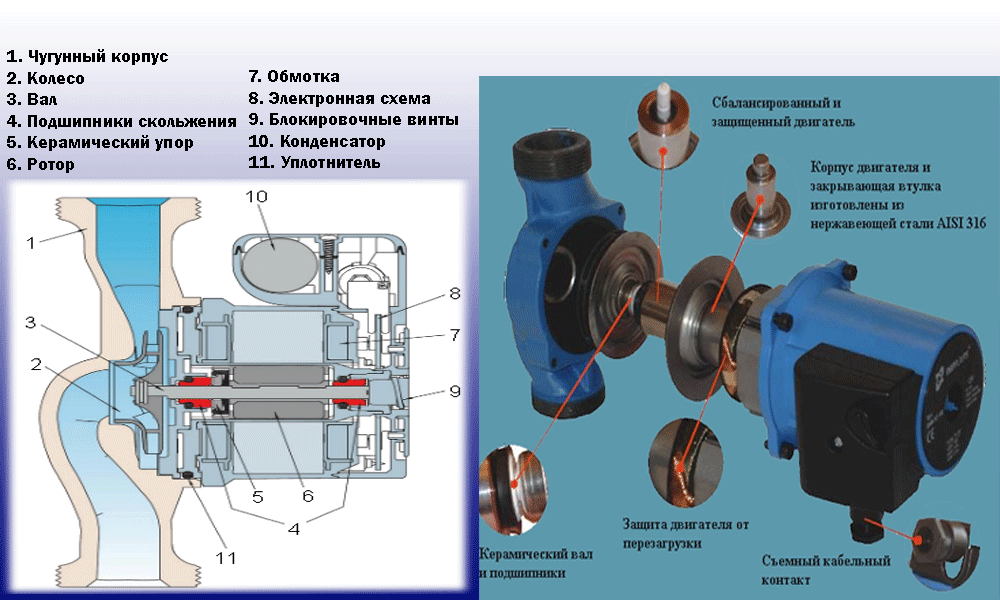

Устройство циркуляционного насоса

В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, погруженного в нагревательную среду. Двигатель обеспечивает непрерывную подачу жидкости, а ротор преобразует кинетическую энергию в динамическую, создавая тем самым необходимый уровень давления в системе. Однако качество и надежность работы циркуляционного насоса в системе отопления во многом зависит от типа устройства и его характеристик.

Классифицировать нагреватели можно не только по названию бренда, но и по характеристикам и принципу работы устройства. Поэтому типы циркуляционных насосов обычно делятся только на два типа:

Сухой термостат характеризуется тем, что роторная часть устройства не контактирует с водой. КПД такого насоса достигает 85%, но он очень шумный, поэтому его лучше устанавливать в отдельный газовый котел.
Мокрые насосы — это устройства, в которых вся движущаяся часть постоянно находится в контакте с водой. Горячая вода обеспечивает постоянную смазку этих устройств и их бесшумную работу. Эффективность циркуляционных насосов, работающих по мокрому принципу, составляет всего 50-65%, поэтому их предпочтительно устанавливать в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо знать его технические параметры

Здесь не так много особенностей, на которых стоит заострить внимание. На самом деле, только два из них важны для среднего человека:

Давление — гидравлическое сопротивление системы. Она измеряется в метрах и обычно задается значением самой высокой точки трубы.
Скорость потока — это показатель того, сколько жидкости может перекачать устройство за единицу времени. Она измеряется в кубических метрах в час.

Важно знать, что эти термины обратно пропорциональны. Таким образом, максимальная производительность электронасоса достигается при нулевой высоте трубы и высоте с одинаковым расходом

Учитывая эти основные характеристики, можно выбрать модель с оптимальными для вас параметрами. Однако принцип выбора агрегата — чем эффективнее, тем лучше — не подходит для достижения высокой эффективности. Покупка неправильного устройства приведет к снижению тепловой эффективности и увеличению потребления энергии.

Купить насос для отопления

Сколько стоит насос, зависит от характеристик устройства, его производительности и страны-производителя или бренда. Самые дешевые варианты производятся в Китае, но практика показывает, что эти устройства не самые надежные, даже несмотря на их дешевизну. Для бесперебойной работы в течение гарантийного срока лучше покупать насосы для циркуляционных насосов, которые хорошо зарекомендовали себя — от надежных брендов. Приведенная ниже оценка продукции поможет вам определиться с выбором модели.

Беламос

На российском рынке промышленная компания «Беламос» является ведущим производителем и поставщиком качественного отопительного оборудования. Среди дилеров особой популярностью пользуется следующая модель аппарата для циркуляции поверхности:

Название модели: Belamos BRS 25/4G.
Цена: средняя цена в Москве и Санкт-Петербурге составляет 1800-2100 рублей.
Особенности: выдерживает нагрев воды до 110 градусов, максимальный напор — 4,5 м, а производительность — 2,8 куб. м воды в час.
Преимущества: Возможность вертикальной/горизонтальной установки, доступная цена, бесшумная работа, хорошее качество установки.
Недостатки: блок управления не герметичен, поставляемые гайки не лучшего качества.

Качественно не хуже своего аналога и жидкостного насоса Belamos с более высокой производительностью:

Название модели: Belamos BRS 32/8G (180 мм).
Цена: в Яндекс Маркете от 4738 рублей.
Особенности: Напор холодной воды — 8 м, допустимая температура +110 / 10 градусов, размеры Ш * В * Ш — 15 * 18 * 17 см.
Преимущества: есть система регулировки скорости, в комплекте хорошие гайки и кабели, крыльчатка сделана из полимера.
Недостатки: производит шум.

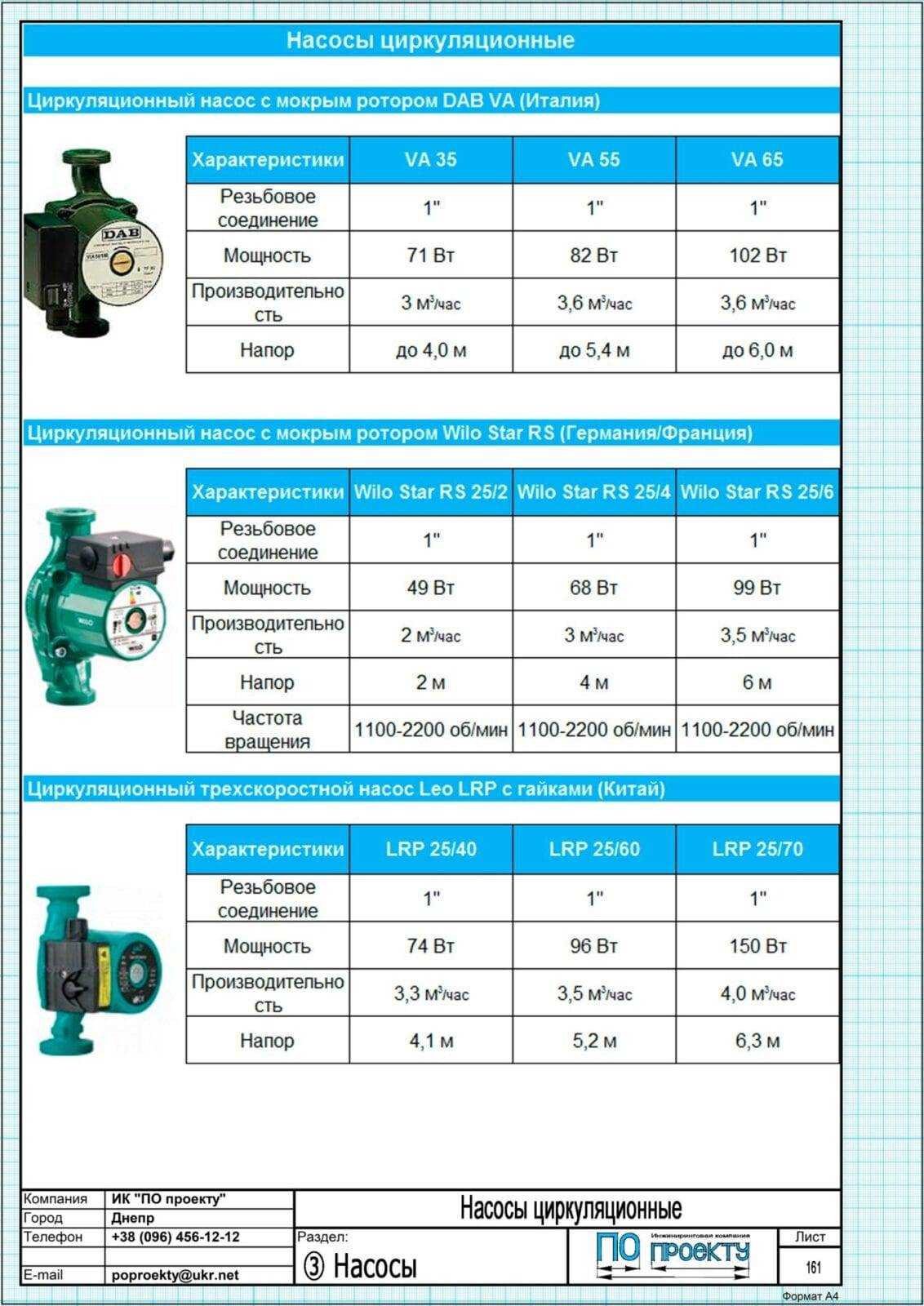

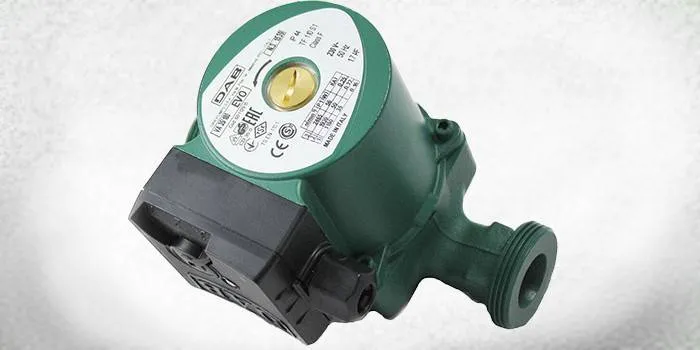

Оборудование итальянской компании DAB PUMPS продается в Российской Федерации уже более 30 лет. Кроме того, компания часто проводит акции, в рамках которых транспортные системы можно приобрести по вполне приемлемой цене. Например, часто можно найти следующую модель со скидкой:

Название модели: dab VA 35/180 Бытовой насос.
Цена: у официальных дилеров можно приобрести за 3334 рубля, при заказе по почте стоимость с доставкой составит около 4000 рублей.
Характеристики: производительность — 3 кубических метра в час, давление — 4,3 м, напряжение сети — 220-230 Вт. Если вы заказываете по почте, цена будет оплачена наличными.
Преимущества: защита от перегрева, три скорости вращения ротора.
Недостатки: не раскрыты.

Калибр

Среди недорогих и заслуживающих доверия китайских продуктов — обогреватели компании Kalibr. Вы можете выбрать следующее устройство из широкого ассортимента:

Название модели: Насос калибра NC — 90/B.
Цена: в Яндекс Маркете от 2304 рублей.
Характеристики: максимальное давление — 6 м, потребляемая мощность — 90 Вт, производительность — 2,4 куб. м в час.
Преимущества: доступная цена, экономичное энергопотребление, простота обслуживания и установки.
Недостатки: В случае отключения электроэнергии система отопления полностью блокируется.

Технические характеристики

На современном рынке представлено несколько моделей циркуляционных насосов. Каждая модель предполагает конкретные рабочие характеристики, в соответствии с определенными функциональными особенностями.

Все это отражается в техническом паспорте, который есть у каждого прибора

Выделяют 3 главных параметра, на которые стоит обратить внимание прежде всего:

производительность;
напор;
расход.

Напор

Иногда такой показатель обозначают как «давление». Его измеряют в атмосферах или «водяных столбах» и указывают на специальной бирке, которая прикреплена к корпусу помпы. Если же такой бирки нет, то искать информацию следует в техническом паспорте прибора.

Существуют правила выбора оптимального показателя давления:

Рассчитывайте напор для каждого помещения отдельно.
Исключите значимые гидравлические потери в трубах и их соединениях.
Проанализируйте график мощности давления, который указан в техпаспорте.
Определите необходимый напор.
Найдите сумму всех изгибов и поворотов труб, тройников и других гидравлических сопротивлений системы.

При этом вычисление сопротивления выполняется без учета высоты сооружения. Поскольку высота подъема воды не сильно важна. Особенно четко это проявляется в замкнутой системе, где высота столба воды и падающей линии находятся в равновесии.

Числа представляют собой не просто порядковый номер, они заключают в себе определенную информацию. Так, 25 в маркировке необходима для того, чтобы вы могли определить подходящий диаметр труб отопления. Он составляет 25 миллиметров.

Второе число – 40 – обозначает высоту подачи и подъема горячей воды. Она составляет 4 метра (0,4 атмосферы). Зная такой параметр, можно безошибочно выбрать размер помпы для этой системы.

Расход

Правильно определить величину нагрузки на отопление очень важно. Лучше всего воспользоваться для этого специальной программой, которая помогает вычислить количество тепла по теплопотерям или общим показателям

Для российских домов такой показатель составляет 120 и более Вт на квадратный метр, а для европейских – 100 Вт на м2. Это обусловлено климатическими особенностями регионов.

Также рассчитать оптимальный расход можно при помощи формулы: G= (Q/ (t2- t1)) х103, где:

Q – это нагрузка на отопление, которая зависит от выбранного вами количества тепла;
G – расход теплоносителя в отопительной системе;
t2 t1 – параметр воды на входе и в обратке, соответственно.

Как правило, температура в контуре t1 составляет от 60 до 70 градусов. Величина t2 находится в пределах от 90 до 95 градусов.

Такие показатели указаны в специальном температурном графике. Используя эту формулу, нельзя добиться идеально точного расчета. Однако ее достаточно, чтобы выявить оптимальные параметры.

Если же вы не хотите работать с формулами и таблицами, можно воспользоваться уже готовыми нормами.

Так, для комнаты площадью 10 квадратных метров (высота помещения может быть любая) необходимо взять 1 киловатт мощности котла. 1 секция батареи или радиатора берется как 200 Вт.

В результате получается, что для обогрева помещения в 10 м2 необходим радиатор с 5 секциями (-/+ 2 секции). Затем необходимо сложить объем секций во всех комнатах, он будет равен G + 3-5%.

Производительность

Вычислить такой параметр также можно при помощи формулы. Однако у математических расчетов есть один существенный минус – они не учитывают воздействие внешних факторов. Поэтому необходимо корректировать вычисления с учетом нескольких факторов:

Температура окружающей среды. Температура воздуха существенно влияет на эффективность отопительной системы. Если она слишком низкая, то прибор будет работать заметно хуже.
Диаметр труб. Это один из самых важных параметров. Чем больше размер труб, тем выше производительность устройства. Однако для габаритных труб нужен соответствующий насос.
Вязкость теплоносителя. Теплоноситель всегда более вязкий, чем вода. Поэтому характеристики теплоносителя влияют на мощность помпы.
Периодичность циркуляции. Следует обязательно учитывать, как часто будет использоваться насос. Если периодичность небольшая, то можно сделать выбор в пользу помпы небольшой мощности. Для систематического использования следует выбирать более производительные и износостойкие модели.
Присутствие двойного отопительного контура. Если циркуляционная помпа установлена вместе с естественной циркуляционной системой, то нагрузка на прибор будет довольна большая. А значит, следует выбирать максимально мощную и надежную конструкцию.

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

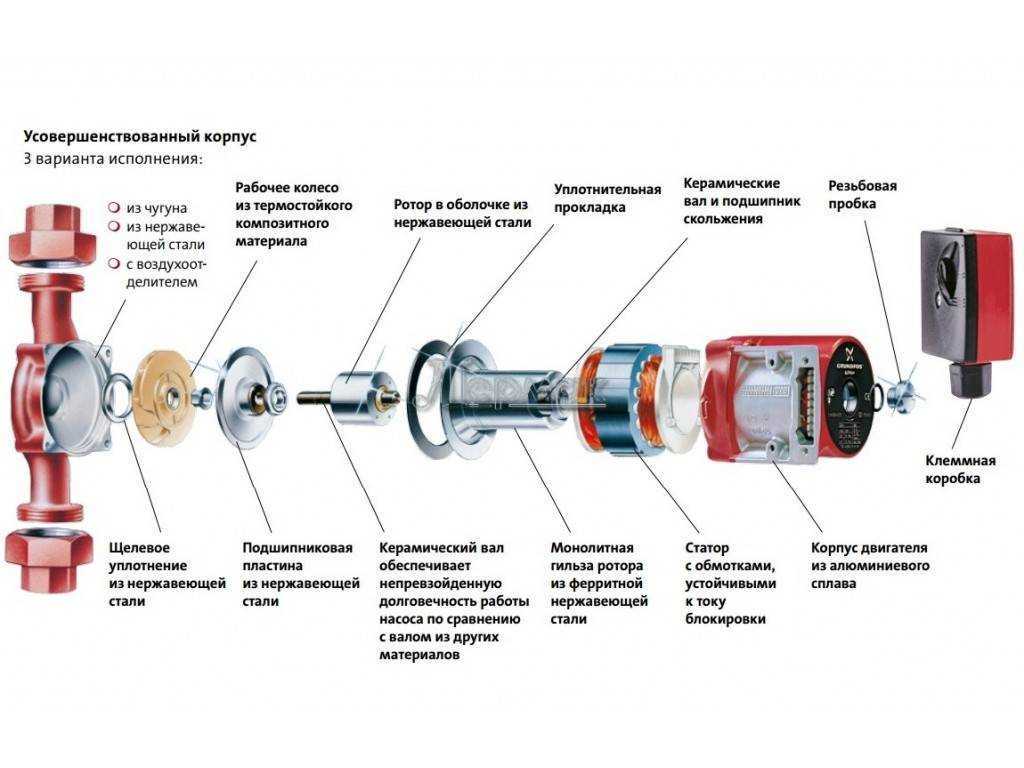

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

бесшумностью работы;
небольшим размером, малой массой;
низким потреблением электрической энергии;
длительностью эксплуатации без необходимости обслуживания;
лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
блочные, в виде шкафчиков, которые монтируют в стену.
