Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей
Газосварка Уровень	Набор ключей Рулетка и карандаш
Перфоратор

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

Инструкция по монтажу чугунных батарей
Демонтаж старого радиатора	Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора	Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении. Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем. Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать. Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором. Сделайте разметку на стене расположения будущих кронштейнов.
Монтируем кронштейны и устанавливаем на них батарею	Устанавливаем кронштейны в стену. Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля. Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры. Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.
Подключение батареи Байпасс	Начинаем подключение радиатора к системе отопления. Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру. Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем. Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение. Место сварки и изгиба тщательно зачищаем наждачной бумагой. Окрашиваем поверхность батареи. Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!
Финальная проверка	Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

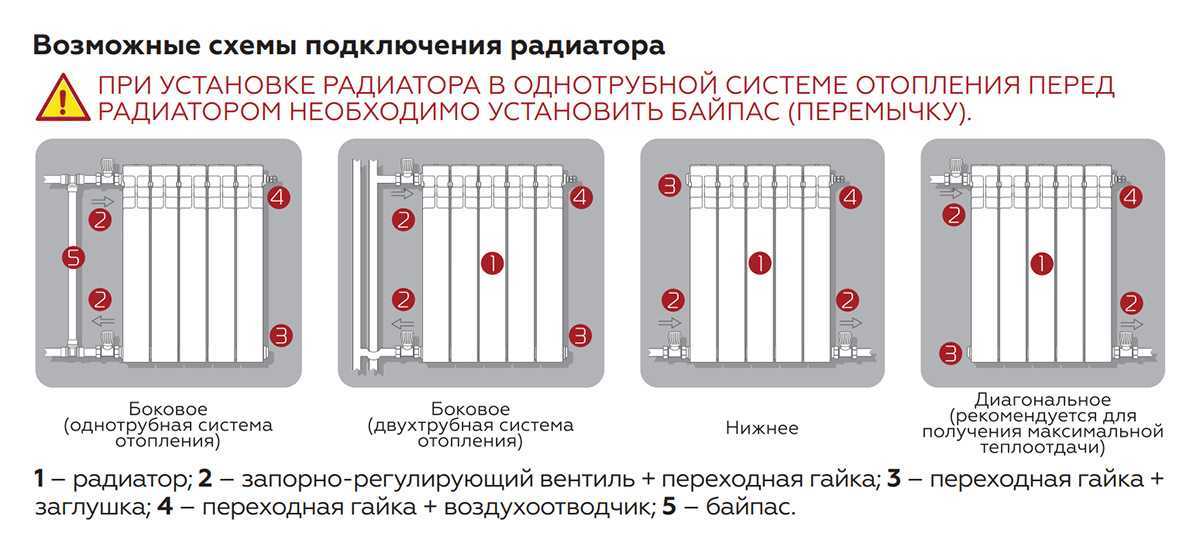

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

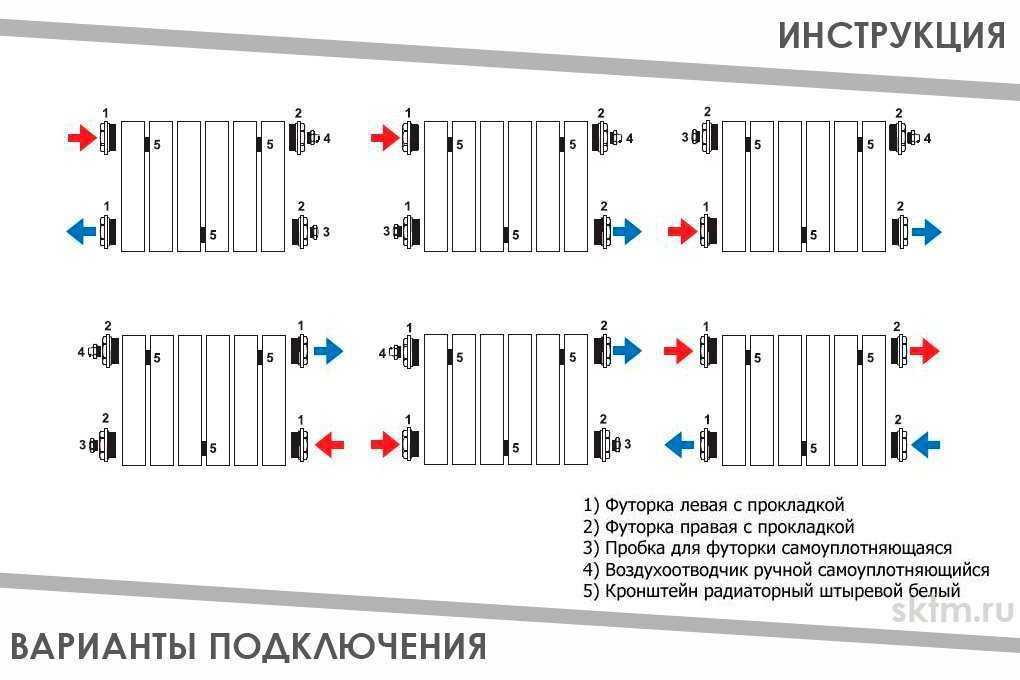

Способ №1 — боковое подключение

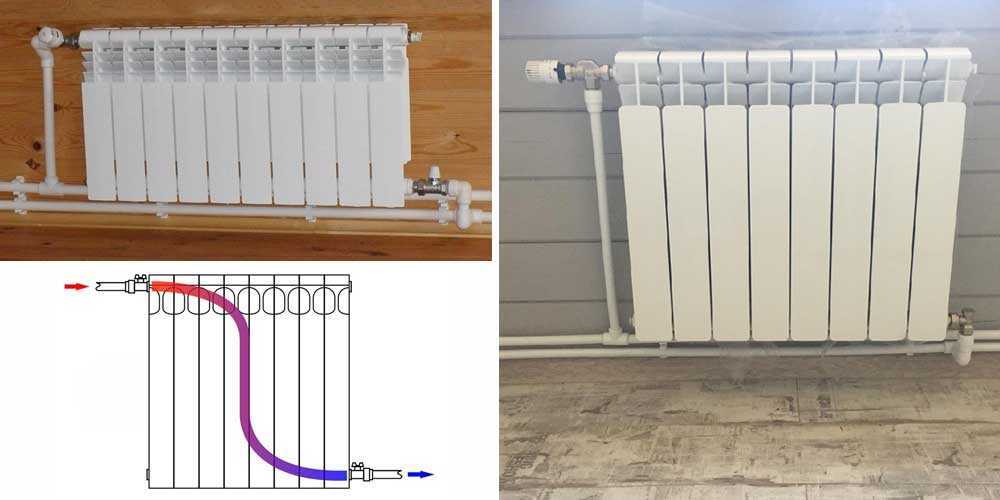

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

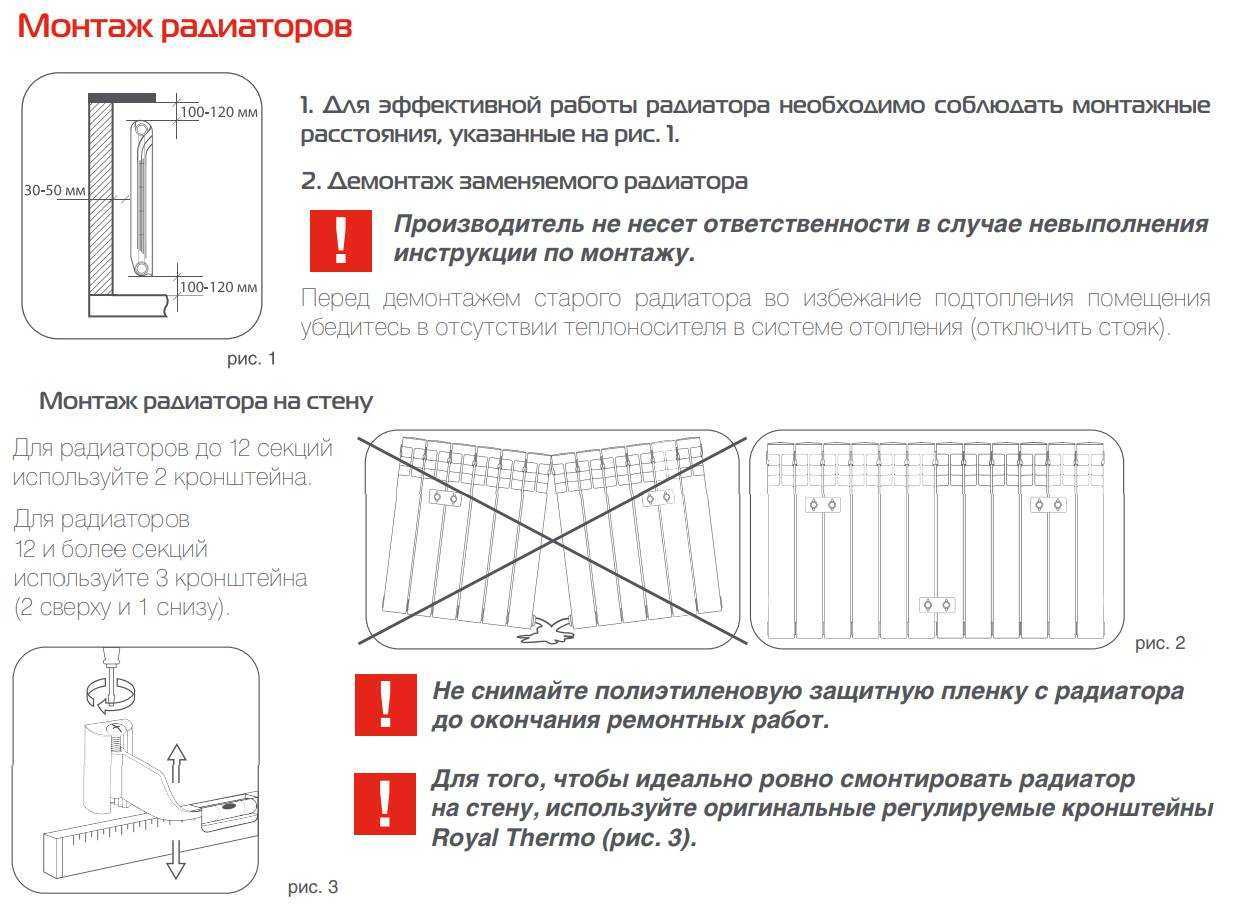

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

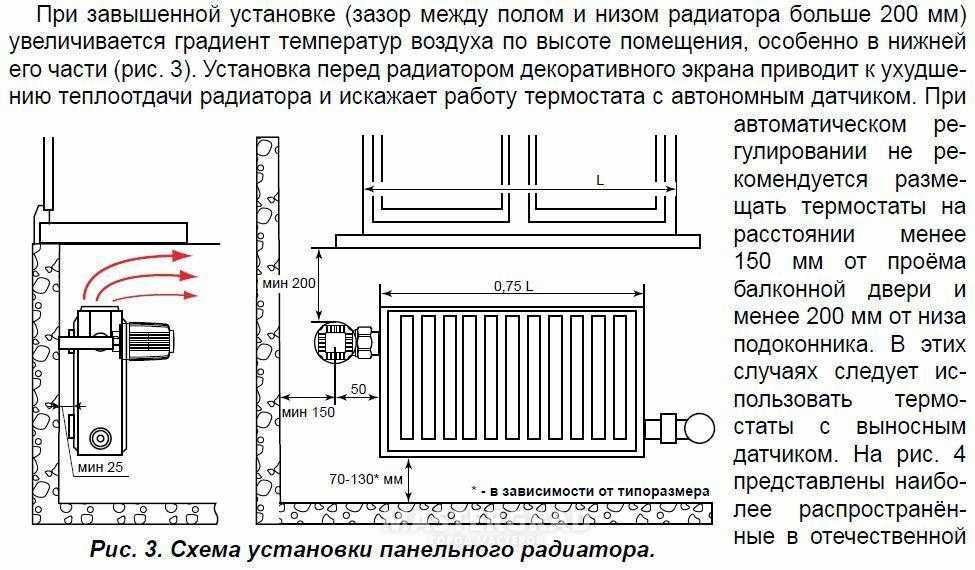

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

• от 10 см и более — от подоконника;
• 3–5 см от стены;
• примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

• вкрутить заглушки и радиаторные пробки;
• стыковка с запорной арматурой;
• сбор терморегуляторов;
• контроль устойчивости ниппелей;
• фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Какой теплоноситель выбрать

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания

Можно ли заливать антифриз в алюминиевые радиаторы?

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками :

• Удельная теплоемкость на 115% ниже, чем у обычной воды;
• Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
• Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
• Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
• Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Процесс установки кранов и окрашивания радиатора

После добавления нескольких секций вы можете по желанию установить краны на радиаторах. Но стоит отметить, что ваш дом может оставаться холодным не только по причине высокой нагрузки на батареи.Иногда проблема заключается в ежегодном окрашивании радиаторов из чугуна, благодаря чему на его поверхности возникает очень плотный слой краски. В конечном итоге это часто приводит к потерям тепла.

Для нового окрашивания радиаторов лучше отказаться от приобретения классической эмали, а остановить выбор на краске, которая не реагирует на высокий температурный режим. Что же касается обычной эмали, то она имеет способность желтеть при регулярном нагреве.

Окрашивание чугунного радиатораЕсли же низкий КПД все же связан с большими нагрузками на радиаторы, то до начала проведения работ следует тщательно рассчитать не только необходимое количество секций, но и само устройство отопительной системы.

Для того, чтобы более наглядно показать процесс наращивания секций на радиатор отопления смотрите видео:

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

1. Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
2. Последовательно. Схема подразумевает использование одной трубы.
3. Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

• производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
• присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
• при помощи сгонов произвести фиксацию батареи к трубопроводам;
• проведение опрессовки системы.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
2. Слить воду из старых батарей и снять их.
3. Продуть систему и освободить от остатков теплоносителя.
4. Установить новый радиатор согласно инструкции от производителя.
5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

1. Чугунную секцию нужно разобрать на отдельные элементы.
2. Подкрутить специальным ключом ниппели.
3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Причины для замены

Существует целый ряд причин, по которым приборы отопления в многоквартирном доме приходится менять. В их число входит:

• Физический износ оборудования. Старые батареи разрушаются, теряют герметичность и в ходе опрессовки системы после аварийных или сезонных профилактических работ, либо просто в процессе эксплуатации, дают течь.
• Недостаточно эффективный нагрев. Старый радиатор отличается от нового толстым слоем отложений внутри корпуса, из-за чего теплоноситель не может полноценно отдавать тепло помещению.
• Недостаточная мощность. В многоквартирных панельных домах могут быть установлены конвекторы, мощности которых недостаточно для полноценного обогрева больших комнат.
• Непривлекательный внешний вид. Замена батареи может производиться из эстетических соображений — современные модели отличаются привлекательным стильным дизайном.

После принятия решения об установке новых приборов отопления вместо физически или морально устаревших, необходимо определить, кто будет финансировать и выполнять работы — управляющая компания или собственник квартиры.

Старая чугунная батарея

Установка кранов и окраска батареи

Таким образом, мы рассмотрели, как добавить радиаторы отопления из чугуна. Если есть желание и возможности, то можно поставить на них краны. Однако стоит заметить, что недостаточное тепло в помещениях, которые отапливаются чугунными батареями, может возникнуть не только из-за того, что батареи не тянут нагрузку. Очень часто чугунные батареи красят, год за годом дополняя слой новой краски на их поверхность. Конечно, такая «шуба» сможет привести к тому, что кпд радиаторов отопления снижается на какой-то процент.

Окрашивание радиатора отопления

Помимо этого, для окрашивания стоит брать не обычную эмаль, а краску, которая не подвергается воздействию высоких температур. Обычная эмаль может со временем пожелтеть при постоянном нагревании.

Но если дело в нагрузке, то мы уже знаем, как повысить кпд батареи отопления. Чтобы не осуществлять в дальнейшем дополнительную лишнюю работу, следует с самого начала все хорошо просчитать – не только тогда, когда уже нужно добавить секции радиатора отопления, но еще при устройстве системы отопления, при замене старых батарей новыми.

Как произвести наращивание радиаторов отопления, помогут наши видео материалы. Самое главное – это аккуратность в работе, и тогда у вас получится сделать отопительную систему в своем доме более эффективной.

Комплектующие для монтажа

Установка радиатора из алюминия предусматривает наличие всех необходимых элементов процесса.

Трубы

Грамотный выбор такого составляющего элемента с учётом всех нюансов обеспечит продолжительную и надёжную эксплуатацию алюминиевых источников обогрева помещения

Моменты, на которые стоит обратить внимание:

• Применение труб из меди для алюминиевых радиаторов запрещено. Такое соединение может привести к накоплению газа и последующему разрыву батареи.
• Для подвода теплоносителя в условиях индивидуальной отопительной системы используются трубы из полипропилена и металлопластика, а при центральном отоплении — из металла.

Фото 1. Медная труба с фитингами, такой тип нежелательно соединять с алюминиевыми батареями во избежание взрыва газа из-за его скопления.

Недопустимо соприкосновение алюминиевого сплава со сталью либо чугуном, не обработанными от коррозии.

Независимо от разновидности использованных труб при установке радиаторов из алюминия обязательно применение клапанов автоматического типа для удаления излишних воздушных масс.

Аксессуары

Дополнительно с алюминиевыми приборами отопления поставляются:

• заглушки для секций, расположенных по краям;
• кронштейны для фиксации радиатора. Крепления бывают напольными и стеновыми;
• прокладки уплотнения, позволяющие исключить вероятность течи;
• воздухоспускные клапаны.

Фото 2. Настенные кронштейны для алюминиевых радиаторов Kermi 500 mm, нужны для надежного закрепления.

А также к алюминиевым радиаторам прилагается запорная арматура. Её установка на входе и выходе из батареи позволит управлять температурным режимом в помещении и обособить работу прибора отопления при возникающей необходимости его замены.

Тэн для чугунной батареи

Тэн, вмонтированный в чугунную батарею, позволяет прогреть помещение, когда нет возможности запустить отопительную систему обычным способом. Сам тэн – это ни что иное, как металлическая труба с запаянной в средине спиралью. При установке обогревающего элемента в чугунный радиатор можно достичь оптимальных температурных показателей в небольшом по площади помещении: гараже, кухни, теплице или любой другой хозяйственной постройке.

Тэн для радиатора

Основные достоинства электрических тэнов:

• Возможность установки в батарею, сделанную из чугуна и других материалов;
• Автоматическое регулирование температуры нагрева воды;
• Использование обогревателя в качестве основного источника тепла;
• Простота установки.

Монтаж описанного устройства может выполнить каждый. В комплектацию тэнов входят механизмы регулирования температуры, средства защиты от перегрузки. Обогреватель достаточно установить в гнездо радиатора и подключить к источнику электроэнергии. Перед работой тэна отопительную систему нужно полностью заполнить водой или другим видом теплоносителя.

Обогреватель в радиаторе должен находиться в горизонтальном положении. Обычно он работает в двух режимах. Если устройство используется в системе в качестве основного источника нагрева, то помещение будет прогреваться до установленной температуры, причём специальный термостат будет поддерживать температурные показатели на заданных параметрах.

Подключение к чугунной батарее

Если тэн используется на даче или во вспомогательном помещении, то основной задачей обогревателя будет считаться минимальный прогрев системы для защиты от промерзания. При этом устройство выставляют на минимальную мощность.

Замена приборов отопления через ЖЭК

Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.

По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.

Замена батареи с помощью газосварки

Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.

Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.

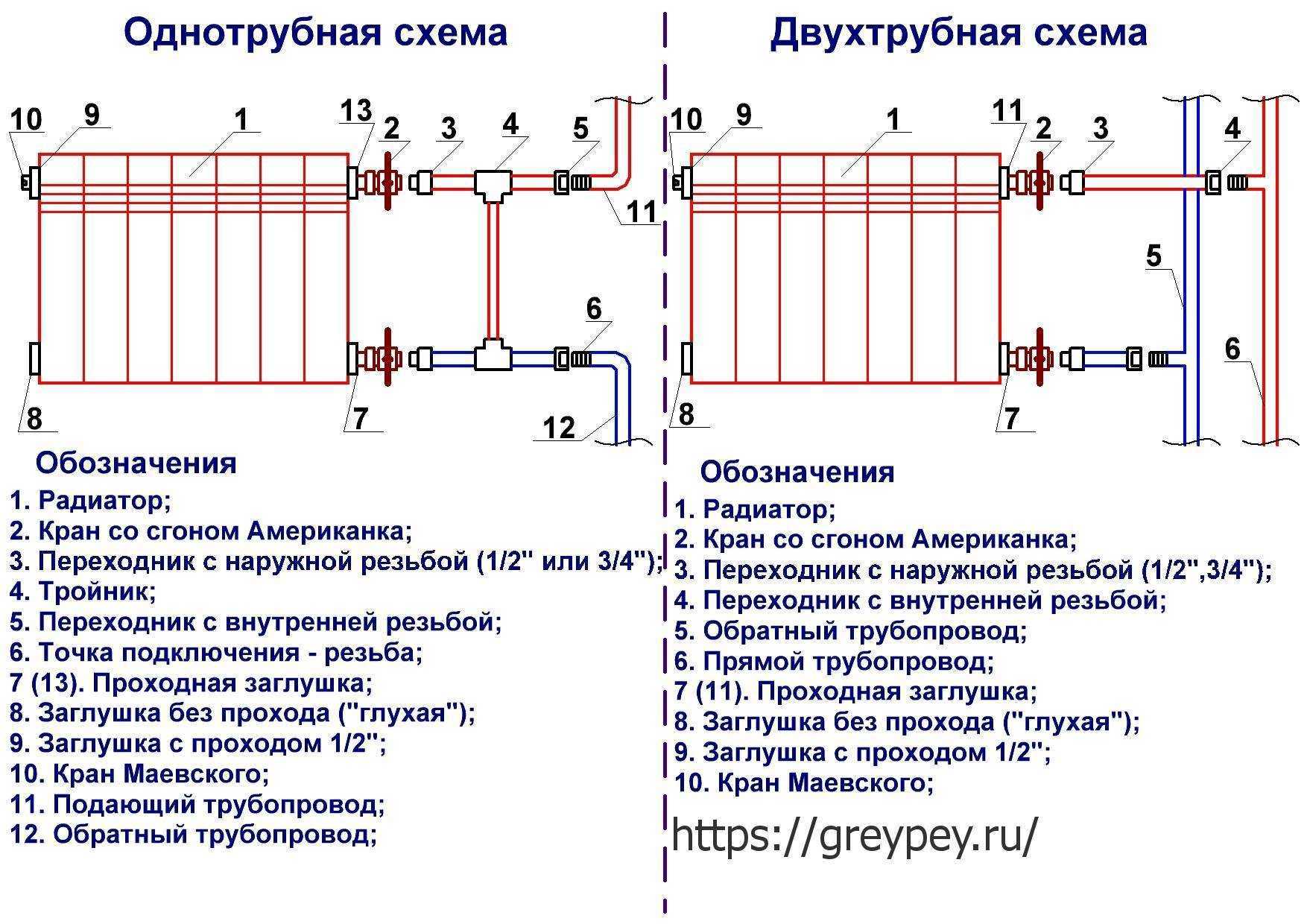

Однотрубная система

В однотрубной системе горячая вода движется по трубам сверху вниз. Она равномерно распределяется по отопительному устройству и выходит через другой патрубок, снова попадая в ту же трубу. Такой вид тепловой сети характерен больше для домов со множеством этажей. Она проста в монтаже и не требует большого количества материалов. Имеет система и свои недостатки:

• Температура радиаторов на первых этажах многоквартирного дома существенно ниже, чем на верхних, так как вода попадает в них уже не такая горячая.
• Не существует возможности менять степень нагрева в отдельных квартирах.
• Для устранения течи в результате аварии и замене батареи на одном этаже приходится отключать весь стояк.
• Для установки автономного отопления отдельной квартиры бывает сложно отключиться от общей системы.

Обдумывая, как подключить батареи отопления, чтобы в квартире на нижнем этаже было тепло, можно применить циркуляционный насос, который распределит горячую воду по всем радиаторам. Для хозяев своего дома можно посоветовать увеличить количество секций в обогревательных приборах в дальних комнатах, что позволит повысить теплоотдачу.

Чтобы избежать остановки отопления по стояку, который возникает в результате засора или течи в отдельном приборе, их устанавливают с байпасом — перемычкой между двумя проводками.
