Виды радиаторов
Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.
Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.
Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.
Современная биметаллическая батарея на 10 секций
Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.
Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.
Чугунный радиатор в современном стиле
Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.
Стальные радиаторы делятся на два типа: трубчатые и панельные.
Стальные радиаторы трубчатой конструкции
Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.
Панельный тип стальных радиаторов
Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.
Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.
Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.
Легкие и эффективные алюминиевые радиаторы
Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.
Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация

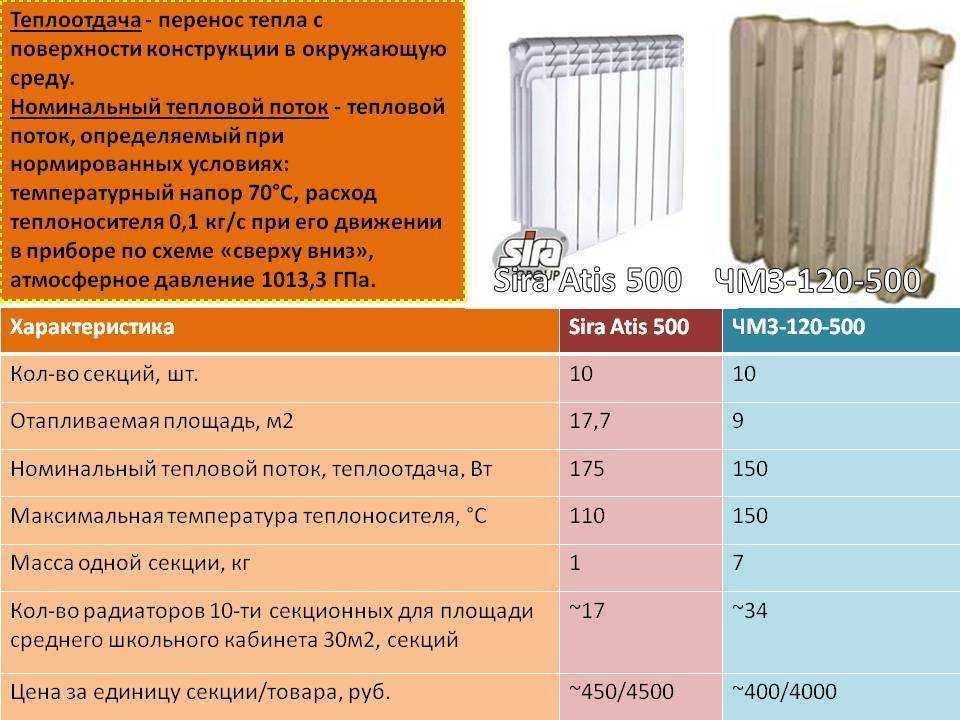

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Как правильно рассчитывать, сколько секций радиаторов нужно на 1 метр квадратный
Существует несколько доступных способов подсчитать объем радиатора с теплоносителем:
- формулы;
- таблицы;
- компьютерные программы.
Каждый должен понимать, что у батарей из разных материалов отличается КПД, в плане теплоотдачи. Конечно, тепловая мощность радиаторов является одним из важнейших факторов для расчетов, но не определяющим.
На сегодня выпускаются:
- Чугунные батареи.
- Стальные.
- Алюминиевые.
- Биметаллические модели.
Правильно подобранный радиатор обеспечит качественное тепло в доме
Есть различные способы расчета, чтобы уменьшить погрешность, обычно считают:
- по площади пола;
- по объему помещения (высота потолков);
- по суммарным факторам.
Если использовать практику отопления городских квартир, с учетом того, что на 18 «квадратов» зала используется радиатор из 10 секций, вносятся логические корректировки:
- В Средней полосе России тепло обеспечивает 11-12 секций на комнату с невысокими потолками, в Сибири и Зауралье требуется 14-16 на такой же метраж. В Краснодарском крае зимой не холодно, хватит и 9-10 секций.
- Чугунные батареи на 8 сегментов имеют достаточную теплоотдачу, чтобы обогреть небольшую спальню (120−150 ватт на 1 секцию). Количество секций биметаллических радиаторов будет меньше, они имеют выше КПД, алюминиевые – ниже. Соответственно, для стандартной комнаты в 18−20 квадратных метров нужно 2 радиатора из чугуна по 8 секций или 1 биметаллический блок из 12 частей.
- Угловые комнаты с 1-2 внешними стенами без внутреннего и внешнего утепления вносят свои коррективы. Почти половина тепла теряется, особенно при резком похолодании, количество секций должно быть на 25-30% больше.
Существует ряд других факторов, вносящих корректировки в расчеты:
- тип теплоносителя (пар, вода, антифриз);
- количество внешних и внутренних стен;
- с чем граничит внешняя поверхность пола и потолка (чердак, подвал, жилые комнаты);
- высота потолков (стандарт 2,7-3 м), бывают комнаты большего объема;
- теплопроводность материала труб и батарей, на который влияет даже количество слоев краски и ее тип;
- теплоизоляция стен;
- количество окон, выходящих на разные стороны света;
- продолжительность зимнего периода (климатический показатель);
- предельная амплитуда температур в зимнее время;
- старые деревянные окна или современные двойные стеклопакеты (последние максимально сохраняют тепло в помещениях);
- теплопотери и тип подключения теплоносителя (нижний, седельный, диагональный, боковой верхний); наличие теплого подъезда, мощной вентиляции, потребность в частом проветривании тоже влияет на выбор мощности системы отопления.
Решая, какие радиаторы лучше для квартиры, предпочтительнее выбирать приборы, у которых отдача тепла больше
Поправочные коэффициенты
Фактическая теплоотдача может отличаться от заявленных в паспорте. На них влияют условия эксплуатации. Поэтому помните о поправочных коэффициентах B1 и B2.
| Тип радиатора | Высота радиатора, мм | B1 | B2 | |
| При установке у наружной стены | При установке у наружного остекления | |||
| 10 | 300 | 1,005 | 1,04 | 1,1 |
| 10 | 500 | 1,01 | ||
| 11,2 | 300 | 1,02 | ||
| 11,2 | 500 | 1,027 | 1,03 | 1,08 |
| 21 | 300 | 1,035 | 1,02 | 1,06 |
| 500 | 1,05 | |||
| 22 | 300 | 1,08 | — | 1,04 |
| 500 | 1,09 | |||
| 33 | 300 | 1,15 | 1,01 | 1,02 |
| 500 | 1,2 |
Полученное при вычислении число умножьте на коэффициент:
- северной и угловой комнаты 1,3;
- районы с сильными морозами 1,6;
- коробы и экраны (можно прибавить 20%, если ниша — 7%);
- 100 для окна в комнате теплоотдача повышается, 200 для двери.
Определение числа секций на 1 м2
Некоторые владельцы домов часто хотят знать, сколько секций нужно на 1 кв. м. Зная этот показатель, можно рассчитать их общее количество, умножив его на площадь.
Для различных радиаторов отопления количество секций на 1 м2 разное. Это объясняется разной тепловой мощностью. На число секторов батареи влияют особенности помещения.
Рассчитать число секций на 1 кв. м можно по вышеуказанной формуле. Однако в ней не нужно использовать площадь помещения
Если взять во внимание описанное условие без учета S, Q будет составлять 100 * 1 * 1 * 1 * 1,3 * 1,1 * 0,8 / 200 = 0,572 секции/кв. м
Далее для определения общей цифры нужно 0,572 умножить на 12.
Особенности
Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.
Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.
Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.
Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.
Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.
Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.
Современный ассортимент включает такие виды радиаторов:
- стальные;
- чугунные;
- алюминиевые;
- биметаллические.
Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.
Вычисления мощности по габаритам помещения
Неважно, решили ли вы установить радиаторы в совсем новую квартиру, или меняете старьё, оставшееся с советских времён, нужно произвести расчёт секций биметаллических батарей отопления. Итак, какие же существуют вычислительные методы, чтобы подобрать батарею нужной мощности? С учётом габаритов квартиры расчёты производятся с учётом либо площади, либо объёма
Последний вариант более точен, но обо всём по порядку.
Сантехническими нормами, действующими на всей территории России, определены минимальные значения мощности отопительных приборов из расчёта на 1 квадратный метр жилища. Это значение равно 100 Вт (в условиях средней полосы России).
Расчёт биметаллических радиаторов отопления на квадратный метр помещения очень прост. Измерьте рулеткой комнату по длине и ширине и умножьте получившиеся значения. Полученное число умножьте на 100 Вт и поделите на значение теплоотдачи для одной секции.
Формула для расчета
Для примера возьмём помещение 3х4 м, это небольшая комнатка, и очень мощные обогреватели тут не понадобятся. Вот расчётная формула: К = 3х4х100/200 = 6. В приведённом примере за теплоотдачу 1 секции батареи взято значение в 200 Вт.
Однако, у формул, помогающих рассчитать тепловую мощность секций с учётом площади помещения, есть ряд существенных минусов, влияющих на точность результата:
- результаты будут приближены к максимальной точности лишь в том случае, если подсчёты ведутся для помещения с потолками не выше 3 метров;
- в этом расчёте не учтены важные факторы — число окон, размеры дверных проёмов, наличие утеплителя в полу и стенах, материал стен и т. д.;
- формула не подойдёт для мест с экстремально низкими температурами зимой, например, для Сибири и Дальнего Востока.
Подсчёты секций будут точнее, если учитывать в вычислениях все три измерения — длину, ширину и высоту помещения, проще говоря, нужно рассчитать объём. Расчёт проводится по аналогичному алгоритму, как и в предыдущем случае, но за основу следует взять другие значения. Санитарные нормы, установленные для отопления на 1 кубический метр — 41 Вт.
Чтобы рассчитать количество секций батареи возьмём те же размеры комнаты, но прибавим к этому высоту. Допустим, потолок — 2,7 м, в итоге должно получиться следующее:
- Объём помещения равен: V = 3х4х2,7 = 32,4 м3
- Мощность батареи считается по формуле: Р = 32,4х41 = 1328,4 Вт.
- Расчёт числа ячеек, формула: К = 1328,4/20 = 6,64 шт.
Полученное в результате подсчётов число не целое, поэтому его надо округлить в большую сторону — 7 шт. Сравнив значения легко обнаружить, что последний метод точнее и эффективнее расчётов секций батареи по площади.
Перерасчет мощности батареи
Чтобы получить реальную, а не указанную в технических характеристиках к отопительному прибору, мощность секции радиатора отопления, требуется сделать перерасчет, принимая во внимание имеющиеся внешние условия. Для этого сначала определяют температурный напор отопительной системы
Если на подаче получается +70°С, а на выходе – 60°С, при этом желаемая температура, поддерживаемая в помещении, должна быть около 23°С, требуется вычислить дельту системы
Для этого сначала определяют температурный напор отопительной системы. Если на подаче получается +70°С, а на выходе – 60°С, при этом желаемая температура, поддерживаемая в помещении, должна быть около 23°С, требуется вычислить дельту системы.
Для этого пользуются формулой: температуру на выходе (60) складывают с температурой входа (70), делят полученное значение на 2, вычитают температуру помещения (23). Результатом будет температурный напор (42°С).
Искомое значение – дельта – будет равно 42°С. Пользуясь таблицей, узнают коэффициент (0,51), который умножают на указанную производителем мощность. Получают реальную мощность, которую будет выдавать секция в заданных условиях.
| Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. |
| 40 | 0,48 | 47 | 0,60 | 54 | 0,71 | 61 | 0,84 | 68 | 0,96 |
| 41 | 0,50 | 48 | 0,61 | 55 | 0,73 | 62 | 0,85 | 69 | 0,98 |
| 42 | 0,51 | 49 | 0,65 | 56 | 0,75 | 63 | 0,87 | 70 | 1 |
| 43 | 0,53 | 50 | 0,66 | 57 | 0,77 | 64 | 0,89 | 71 | 1,02 |
| 44 | 0,55 | 51 | 0,68 | 58 | 0,78 | 65 | 0,91 | 72 | 1,04 |
| 45 | 0,53 | 52 | 0,70 | 59 | 0,80 | 66 | 0,93 | 73 | 1,06 |
| 46 | 0,58 | 53 | 0,71 | 60 | 0,82 | 67 | 0,94 | 74/75 | 1,07/1,09 |
Схемы
Несложной расчет по площади
Расчет по площади биметаллических радиаторов отопления предельно несложен:
- На 1 м2 отапливаемой площади в проект закладывается тепловая мощность в 100 ватт,
- Для тёплых регионов и холодных страны употребляется коэффициент поправки (от 0,7 для Краснодарского края до 2,0 для якутии и Чукотки). Так, для 15-метровой помещения в Хабаровской крае (региональный коэффициент 1,6) пригодится 15*100*1,6=2400 ватт тепла. При мощности секции 180 ватт их предельное число составит 2400/180=14 (с округлением) штук.
Любопытно: обычный калькулятор расчета биметаллических радиаторов отопления на сайтах продавцов либо производителей применяет как раз таковой метод расчета. Дополнительные факторы наподобие степени утепления здания либо высоты потолков учитываются очень редко.
Расчет по объему
Ясно, что при большой высоте потолков в квартире потребность в тепле быстро возрастет: чем больше количество воздуха, тем больше тепловой энергии потребуется для его нагрева до температуры, соответствующей санитарным нормам.
Для помещений нестандартной высоты довольно часто употребляется пара скорректированная инструкция, учитывающая последовательность дополнительных факторов:
- На 1м3 объема в проект закладывается 40 Вт тепловой мощности,
- Для угловых и торцевых квартир в многоквартирном здании употребляется коэффициент поправки 1,2, для крайних этажей — 1,3,
- На каждое окно дополнительно добавляется 100 ватт,
Учитывается и региональный коэффициент (0,7 — 2,0).
Давайте своими руками вычислим потребность в тепле помещения с одним окном, расположенной в середине многоквартирного дома в городе Ялта (Крым) при ее размерах 4,6х5,7 метра и высоте потолка 4,5 метра.
- Количество помещения составит 4,6*5,7*4,5=118 м3,
- Региональный коэффициент для Ялты (средняя температура января +4 С) равен 0,7, другие коэффициенты поправок отсутствуют,
- Потребность в тепле составит (118*40+100)*0,7=3374 ватта,
- Расчет количества секций биметаллических радиаторов отопления даст нам при мощности секции 180 ватт значение 19.
Напомним: при таковой длине отопительного прибора он подключается снизу вниз либо диагонально.
Расчет по объему для нестандартного утепления
Наиболее универсальна схема, в которой учитывается количество помещения, отличие температур с улицей и интегральный коэффициент утепления здания: Q=V*Dt*k/860.
Наряду с этим:
- Мощность Q мы приобретаем в киловаттах,
- В качестве Dt употребляется отличие между средней внутренней температурой (для жилого помещения — санитарной нормой температуры) и средним минимум самого холодного месяца зимы,
k берется из следующей таблицы:
| Значение k | Утепление здания |
| 0,6-0,9 | Пенопластовая шуба, металлопластиковые окна с тройными энергосберегающими стеклопакетами |
| 1-1,9 | Кирпичные стенки в два кирпича, двойное остекление |
| 2-2,9 | Кирпичные стенки в кирпич, одинарное остекление |
| 3-3,9 | Неутепленное здание (холодный склад, цех и т.д.) |
Давайте еще раз вычислим потребность в тепле для нашей помещения в Ялте, но уже с несколькими новыми вводными:
- Здание не утеплено снаружи и сложено из кирпича. Толщина кладки — 500 мм. Остекление двойное,
- При санитарной норме зимней температуры в жилом помещении +18 С средний минимум января в Ялте образовывает -3С.
Приступим к вычислениям.
- Количество помещения мы уже вычислили ранее — 118 м3,
- Dt равняется разнице +18С и -3С — 21 градусу,
- Коэффициент утепления заберём равным 1,1,
- Расчет в целом купит вид Q=118*21*1,1/860=3,16 КВт, либо 3160/180=18 секций.
Методы расчета секций
Подсчитать число секций для покупки можно несколькими способами.
По площади
Есть нормы, которыми регламентируется минимальная мощность батарей на 1 м2 площади. Если брать среднюю климатическую зону, цифра будет 100 Вт.
Допустим, требуется рассчитать секции для маленького помещения размером 3х5 метров. Будет применяться такая формула:
К = 3*5*100/185. Где 185 — тепловая мощность 1 секции. Выходит 8,1. То есть нужно купить устройство на 8 секций.
Расчет по площади имеет много минусов:
- результаты будут достоверными только тогда, когда высота потолков до 3 метров;
- не берутся в учет особенности помещения, как число комнат, уровень теплопотерь и проч.;
- результаты более актуальны для средней полосы России.
Таким образом, расчеты в большинстве случаев будут неточными.
По объему
Здесь снова берется размер помещения, но уже с учетом 3 измерений. То есть объема. В основе лежат данных о мощности отопительной системы на 1м3.
Попытаемся выполнить операцию с аналогичным биметаллическим радиатором на 185 Вт и с учетом высоты потолков 2,8 м. При этом вместо 100 Вт будем брать 41 Вт, поскольку речь не о м2, а о м3.
- объем комнаты = 3*5*2,8 = 42м3;
- мощность батареи = 42*41 = 1722 Вт;
- число секций = 1722/185 = 9,3.
Как видим, понадобится уже не 8, а 9 секций радиаторов. То есть требуется большая мощность, чем было рассчитано предыдущим способом.
