Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

Монтаж однотрубной системы

Схема установки однотрубной системы с нижним подведением труб к батареям включает такие обязательные этапы, как установка котла и расширительного бачка, монтаж труб и нагревательных элементов, подключение магистрали к водопроводу и к источнику подачи энергоресурса (электричеству или газу).

Установка котла

Котел должен располагаться в углублении, но это вовсе не означает, что его нужно устанавливать в подвальном помещении. Достаточно будет небольшого кармана в полу с бетонной стяжкой для выравнивания и оформлением керамической плиткой из эстетических соображений.

Большинство отопительных котлов требует возведения дымохода. Схема конструирования дымохода подразумевает подбор трубы необходимого диаметра, ее монтаж на крыше, отделка места стыка огнеупорным материалом, теплоизоляция, а также присоединение к котлу при помощи трубы из гофрированного металла.

Важно: непосредственно к котлу можно присоединять только металлические трубы, способные выдержать воздействие высоких температур

Расширительный бачок

Этот элемент устанавливается на высоте около 3 метров так, чтобы он являлся самой высокой точкой отопительной системы.

Трубы и радиаторы

Трубы следует монтировать с минимальным количеством изгибов, чтобы не затруднять естественную циркуляцию теплоносителя

В условиях однотрубной системы это особенно важно. Концы стояков подачи и обратки присоединяются к соответствующим участкам котла

Рекомендуется использовать фильтры, чтобы котел не засорялся ржавчиной и другими примесями, которые могут попадать в воду в процессе ее прохождения по трубам.

На этом же этапе монтируются краны и воздушные клапаны Маевского.

Радиаторы крепятся на стену под подоконником при помощи специальных дюбелей. Расстояние от пола/стены/подоконника до батареи должно составлять соответственно 10-12/2-5/10 см.

Завершающий этап монтажа однотрубной системы отопления подключение котла к водопроводу и пробный пуск оборудования, призванный выявить возможные недочеты и участки негерметичного соединения элементов.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

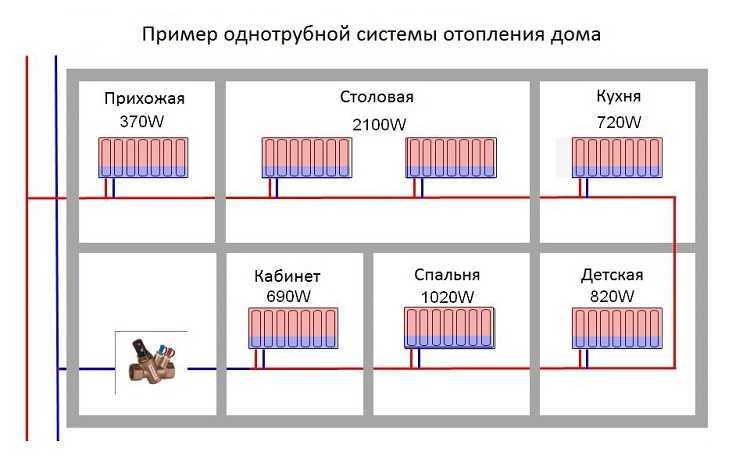

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

1. Разница температуры между отдельными радиаторами;
2. Трудность балансировки и регулирования, низкая маневренность;
3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

Рекомендуем прочитать:

Комбинированные системы отопления

Виды автономного отопления

Электрические котлы отопления

Виды батарей отопления

Виды и выбор душевых кабин

Одноконтурные котлы отопления

(Просмотров 8 280 , 2 сегодня)

Отличительные особенности системы отопления

Самым большим плюсом является электронезависимость, а минусом – трубы, у которых большой диаметр и разводка выполнена под уклоном.

В сравнении с двухтрубным вариантом, преимуществ найдется совсем немало:

• могут быть отведены трубы к системе “теплый пол” или подключены радиаторы отопления;
• ее можно провести независимо от планировки комнаты;
• она охватывает весь периметр при помощи замкнутого кольца;
• она менее материалоемкая и имеет меньшую стоимость.

При использовании иногда могут возникнуть трудности с циркуляцией по трубам, но это легко решается установкой оборудования насоса. Он производит грамотную циркуляцию теплоносителя по трубам.

Однотрубная система отопления с насосом.

А горизонтальная же применяется в основном при обогреве огромных помещений и в частной застройке применяются очень редко (в основном в маленьких одноэтажных домах). Здесь подающая труба обходит отопительные приборы, которые находятся на одном уровне. Остывает вода в каждом радиаторе и, подходя к последним отопительным приборам, становится уже значительно охлажденной. Эта схема поможет сократить затраты на монтаж и трубопроводы, но обладает двумя недостатками.

Во-первых, это проблема с регулировкой тепла в любом отопительном приборе. Нельзя увеличить теплоотдачу, сократить ее, выключить радиатор. В практике монтажа есть перемычка – байпас, которая позволяет выключать радиатор без отключения системы. Обогрев помещения осуществляется косвенным путем посредством стояка или подающих труб. Иной недостаток – нужно использовать радиаторы самых разных размеров. Дабы теплоотдача была одинакова, первый отопительный прибор должен быть очень небольшим, а последний – большим. Так же используется горизонтальная однотрубная схема отопления.

Явные преимущества и скрытые недостатки

Если не вдаваться в технические тонкости, открытая однотрубная система отопления одноэтажного дома выглядит чрезвычайно привлекательно:

Одна магистраль, установленная чуть выше уровня пола, – это очень эстетично, радиаторы приварены к ней короткими патрубками, а интерьер не портят спускающиеся с потолка трубы;
Относительно простой расчет, несложные особенности подключения, возможность монтажа своими руками;
Низкое давление с минимальной угрозой протечек;
Практически двойная экономия материала, что для одноэтажного жилища важно;
Меньший объем работы и простота монтажа.

Однако ленинградка нарушает ряд законов гидродинамики и теплотехники. Из-за этого естественная циркуляция в системе одноэтажного контура вялая, а прогрев радиаторов неравномерный, даже если монтажу предшествует точный расчет. Конвекционное движение теплоносителя – теплое вверх, холодное вниз – возможно лишь при достаточно большом перепаде высот между верхней и нижней точками сообщающихся сосудов. В одноэтажном частном доме котел можно опустить только в подполье, при этом от нижнего конца «обратки» до уровня пола не бывает более двух метров.

Читать также: Теплоаккумулятор для котлов отопления своими руками

Даже при условии точного подключения, сборная и подающая магистрали, которые представлены в одном кольце, обеспечивают небольшое давление из-за минимального перепада высоты. Разница в давлении между верхней и нижней точками системы, как показывает гидравлический расчет, будет всего 0,25 атмосферы. Это давление неспособно обеспечить активную естественную циркуляцию. Гидравлический расчет помогает подобрать оптимальный размер труб, за счет увеличения их диаметра балансировка может быть увеличена, но ненамного.

Читать также: Увеличение давления в системе отопления: как его снизить

В двухэтажных и многоэтажных домах системе использования естественной тепловой конвекции мешает большое гидродинамическое сопротивление. Котлу приходится не только поднимать горячую воду вверх, но и продавливать ее через радиаторы, наблюдается плохая балансировка отопления. Ленинградское отопление здесь потребует установки насоса, причем закрытая система с принудительной циркуляцией будет гораздо эффективней.

Читать также: Расширительный бачок для отопления закрытого типа: расчет и подключение

Гидродинамическое сопротивление однотрубной системы выше, особенно при вертикальной разводке, преодолеть давление способен только мощный котел. Разница по этому показателю между ним и тем, который подает горячую воду в радиаторы сверху, розливом, достигает 50 %. Примерно на ту же величину увеличивается и расход топлива.

С точки зрения теплотехники, такая схема также имеет ряд недостатков, особенно для многоэтажного здания. Виды недостатков: неустойчивая балансировка, неизбежный перегрев радиаторов, стоящих первыми после котла и моментальное остывание последних сразу после окончания топки. Схема предусматривает небольшой перепад высот, это приводит к тому, что естественная циркуляция происходит очень вяло, а при ничтожно малом количестве воздуха в трубах или провисании сборной магистрали, она останавливается совсем. Тогда локальный перегрев приводит к вскипанию котла и неизбежному гидродинамическому удару, после чего система «продавливается» и прогревается полностью. Это явление очень опасное, способное привести к разрушению конструкций многоэтажного дома.

Читать также: Как воздух попадает в систему отопления

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

• еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
• удобство применения скрытой прокладки;
• возможность отключения отдельных радиаторов или веток;
• удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Как выбрать радиаторы

Весь ассортимент радиаторов сводится к 4 видам:

• Чугунные (современные) – обычные и декоративные. Долго прогреваются и долго отдают тепло. Долговечны. Тяжелые, достаточно дорогие, монтаж производится только вдвоем. Декоративные импортного производства заоблачно дорогие. В частном доме применение таких радиаторов обосновано только при использовании красивых декоративных моделей. Так называемая «вечность» чугуна вдребезги разбивается о недолговечность межсекционных прокладок – может статься, что через десяток лет радиаторы придется перебирать,
• Алюминиевые. Быстро прогреваются и быстро отдают тепло,
• Биметаллические – на прочные стальные трубы нанизаны элементы из алюминия. Самый лучший вариант радиаторов, недостатков практически нет, но это дорогой вариант,
• Стальные тонкостенные радиаторы. Самые дешевые и распространенные. Подвержены коррозии, плохо устойчивы к высокому давлению в многоэтажках.

Радиаторы еще делятся по конструкции на секционные, панельные и регистры. Панельные радиаторы рассчитаны на давление до 0,6 МПа. Плюс панельных радиаторов – то, что в комплект входит крепеж, пробки, кран Маевского, а к секционному радиатору все эти детали придется покупать отдельно. Регистры стальные батареи из металлических труб без радиаторов.

Устройство громоздкое, требует большого количество теплоносителя, не слишком эффективное. Декоративные качества трубчатых регистров не позволяют устанавливать их в домах и квартирах.

Практически выбор радиаторов в частном доме зависит от Ваших финансовых возможностей и визуальных предпочтений. Самые дешевые стальные радиаторы свободно простоят лет 15-20 и больше, затем в случае протечки – можно заменить или просто выбросить одну секцию и перепаять трубы и пользоваться радиаторами дальше.

В многоквартирных домах нельзя устанавливать панельные радиаторы и не стоит устанавливать тонкостенные стальные радиаторы – только если уверены, что они выдержат давление до 16 атмосфер (это максимум, рабочее давление в многоэтажках не поднимается выше 1,0 МПа=10 атмосфер).

Как рассчитать количество секций радиаторов и фитингов?

Традиционный совет – 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном, 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают необходимое количество тепла, полученную мощность увеличивают на 20 % (умножают на 1,2) и получают необходимую мощность отопительного агрегата. Делят мощность на мощность одной секции радиатора и получают количество секций. Если вы живете на севере Российской Федерации, стоит увеличить количество секций и мощность котла еще процентов на 20.

Но эти расчеты верны при температуре входящего теплоносителя 90°С, отходящего 70°С. В реальности такие температуры не существуют ни в частных домах, ни в многоквартирных. Максимальная температура теплоносителя в трубопроводе подачи обычно не превышает 60-70°С. Для нормальной теплоотдачи необходимо увеличить число секций в полтора раза. Кроме того, из-за особенностей однотрубной системы и учета понижения температуры в каждом последующем радиаторе увеличивают количество секций на 10 %.

Более точный способ – расчет теплопотерь через стены, окна, крышу, пол в зависимости от материалов стен, утепления, типа окон. Метод более точный, но трудоемкий, применяется в основном проектантами.

Особенности однотрубной системы Ленинградка

Такое одноконтурное отопление было рассчитано на применение в разноэтажных домах массовой застройки. Конструкция Ленинградки проста, материалов применяется немного, а основное отличие в том, что вход и выход каждого радиатора соединены перемычкой – байпасом или от общей трубы магистрали есть дополнительные отводы для входящей и выводной трубы батареи.

Плюсы применения байпаса в обеспечении равномерности прогрева радиаторов вне зависимости их удаленности от источника прогрева. Также удобство в бесперебойности работы системы при прерывании транспортировки теплоносителя из-за образования воздушной пробки.

Основная проблема в сложности расчетов диаметра перемычки для каждой батареи. Плюс стандартная схема Ленинградки не позволяет демонтировать радиатор без размыкания общего круга отопления. Специалисты усовершенствовали конструкцию и теперь это однотрубная система отопления с нижней разводкой, схема которой предусматривает установку кранов с обеих сторон от радиатора. Наличие запорной арматуры позволяет быстро отключить радиатор от системы, заменить его и поставить на место – общий контур отопления при этом работает в положенном режиме.

Если применять модернизированную схему Ленинградки, возможна верхняя и нижняя разводка отопления, применение вертикальных стояков, можно делать не закольцованную схему, а ответвления контурами отопления, чтобы пустить ветку в боковые пристройки или пустить тепло в дополнительные комнаты. Потребуется обустроить врезку в обратную трубу и отводок из магистрального трубопровода в дополнительный контур. Чтобы обеспечить лучшую циркуляцию, пригодится насос.

Преимущества и недостатки

Разводка стояков снизу означает, что трубы, по которым циркулирует жидкость через приборы отопления, располагаются на самой нижней точке помещения: на уровне пола, под полом, в подвалах и цоколях.

Преимуществами однотрубной системы являются экономичность (меньше трудозатрат и материалов), простота монтажа и эстетичность.

Схема обогрева с нижней разводкой имеет несколько минусов. Во-первых, замкнутость тока воды не дает отключить один радиатор или отдельно отрегулировать его работу — это возможно лишь через отключение всех приборов и целой магистрали.

Этим же объясняются сложности при устранении течи или ремонте радиатора — приходится сливать весь теплоноситель. Все эти проблемы решаются при помощи байпасов или байпасных запасных линий.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Планирование и комплектующие однотрубной системы

Планированием называется подбор всех элементов системы отопления, оценка оборудования по мощности, эффективности применения и длительности использования.

Если формируется схема однотрубного отопления частного дома с газовым котлом, в расчет берется:

• мощность прибора, которая рассчитывается по формуле на 10 м2 1 кВт тепла;
• количество радиаторов, для чего нужно умножить всю площадь помещения на 100 и поделить на показатель теплоотдачи одной секции (указывается в техпаспорте);
• диаметр и длина трубы – параметры зависят от материала труб, но следует помнить, что трубы полипропиленовые растягиваются при нагревании, а самыми практичными считаются медные или стальные трубы;
• расширительный бак – выбор зависит от возможностей и предпочтений хозяина, а также объема теплоносителя;
• насос – выбирается по показателю мощности, которая уже рассчитана, необходимой температуре воды на выходе из газового котла.

Пригодится набор запорной арматуры и регулирующие приборы. Весь комплект включает:

• агрегат нагрева;
• радиаторы;
• трубы;
• насос циркуляционный;
• бак расширительный, краны Маевского (если формируется Ленинградка, то по 2 шт. на каждый радиатор);
• фильтр грубой очистки для самотечной системы;
• защитный комплект из манометра, воздухоотводчика, предохранительного клапана для закрытого контура;
• монтажный набор.

Зная, что такое одноконтурная система водяного отопления, справиться с работой не представляет труда.

Однотрубное отопление с нижней разводкой — делаем систему сами

Однотрубное обустройство отопительной системы означает отсутствие разделения трубопровода для теплоносителя на подающую линию и обратку: жидкость из котла передвигается по одному кольцу, после чего возвращается назад в теплоагрегат. Когда создаются однотрубные системы отопления с нижней разводкой, радиаторы располагаются последовательно, как это показано на фото. Жидкий теплоноситель поступает в них поочередно: сначала — в первую батарею, затем во вторую, потом в третью и т.д. В результате температура носителя тепла понижается постепенно и в самом последнем приборе он холоднее, чем на начальном этапе.

В двухтрубной системе в отличие от однотрубной конструкции, имеется как подающий, так и обратный трубопровод, которые между собой соединяются отопительными приборами аналогично перемычкам. При этом поступающий в каждую батарею теплоноситель имеет одинаковую температуру.

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

• Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
• Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
• Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
• Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
• Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Имеются также недостатки:

• Нужда в наличии электрического питания.
• Шум от работающей помпы.
• Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.
