Двухтрубная или однотрубная система отопления: что лучше, схемы, принцип работы

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

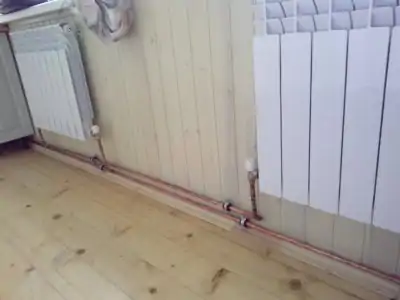

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

несколько кронштейнов для установки устройства;
переходные гайки;
нужное количество заглушек;
воздухоотводчик (кран Маевского);
быстроразъемные соединения по типу «американок»;
запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

труборезы;
калибровка;
пресс-клещи;
накидные и разводные гаечные ключи;
трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Схема двухтрубной системы отопления

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

Лучевым или коллекторным;
Последовательным.

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Тупиковая и попутная системы

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

При попутном движении направление приводящего и обратного потоков совпадает;
Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

Нагревательного котла;
Радиаторов;
Труб и трубопроводного фильтра (грязевика);
Расширительного бака;
Арматуры для балансировки – вентилей, кранов, клапанов;
Насоса в случае с принудительной циркуляцией;
Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Закрепление радиатора

Грамотная фиксация кронштейнов должна производиться таким образом, чтобы не было уклонов и перекосов радиатора. Для таких целей обязательно использовать строительный уровень и отвес.

Со стороны воздухоотводчика разрешается создать подъём на 10 мм, а в обратную сторону — нет.

Для секционных моделей небольшой длины предусмотрена фиксация на крюки между двумя крайними секциями и посередине внизу.

Процесс закрепления кронштейнов происходит так: в высверленные отверстия монтируются дюбели.

Держатели фиксируются при помощи саморезов диаметром 0,6 см и длиной 3,5 см.

Справка! Для панельных радиаторов крепежи содержатся с ними в комплекте.

Вкручивание переходников

Производится таким образом, чтобы переходники были подстроены под направление труб, к которым в дальнейшем присоединяется батарея. Суть процесса такая: если трубопровод идёт по полу, то переходник фиксируется к нему резьбой вниз. Если труба проходит вглубь помещения, то и переходник меняет своё направление.
