Система отопления с естественной циркуляцией: принцип построения и правила монтажа

Полезные советы

Водяное отопление с естественной циркуляцией достаточно эффективно. Однако стоит все же дополнить конструкцию специальным насосом. Им можно пользоваться время от времени, повышая эффективность работы системы. Монтируется он на отводную трубу. Дело в том, что в подводящей температура теплоносителя очень высока, а это может привести к выходу из строя его конструктивных элементов.

Устанавливается циркуляционный насос на байпасе, оборудованном кранами. Непосредственно перед ним монтируется специальный фильтр. Последний предотвращает попадание в насос грязи, ила и т.д.

При монтаже радиаторов следует проследить за тем, чтобы располагались они на одном уровне. Это обеспечит оптимальную циркуляцию теплоносителя. Перед каждой батареей стоит установить запорный кран. Он пригодится в случае необходимости аварийного отключения.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

Выбираем схему разводки для систем с естественной циркуляцией

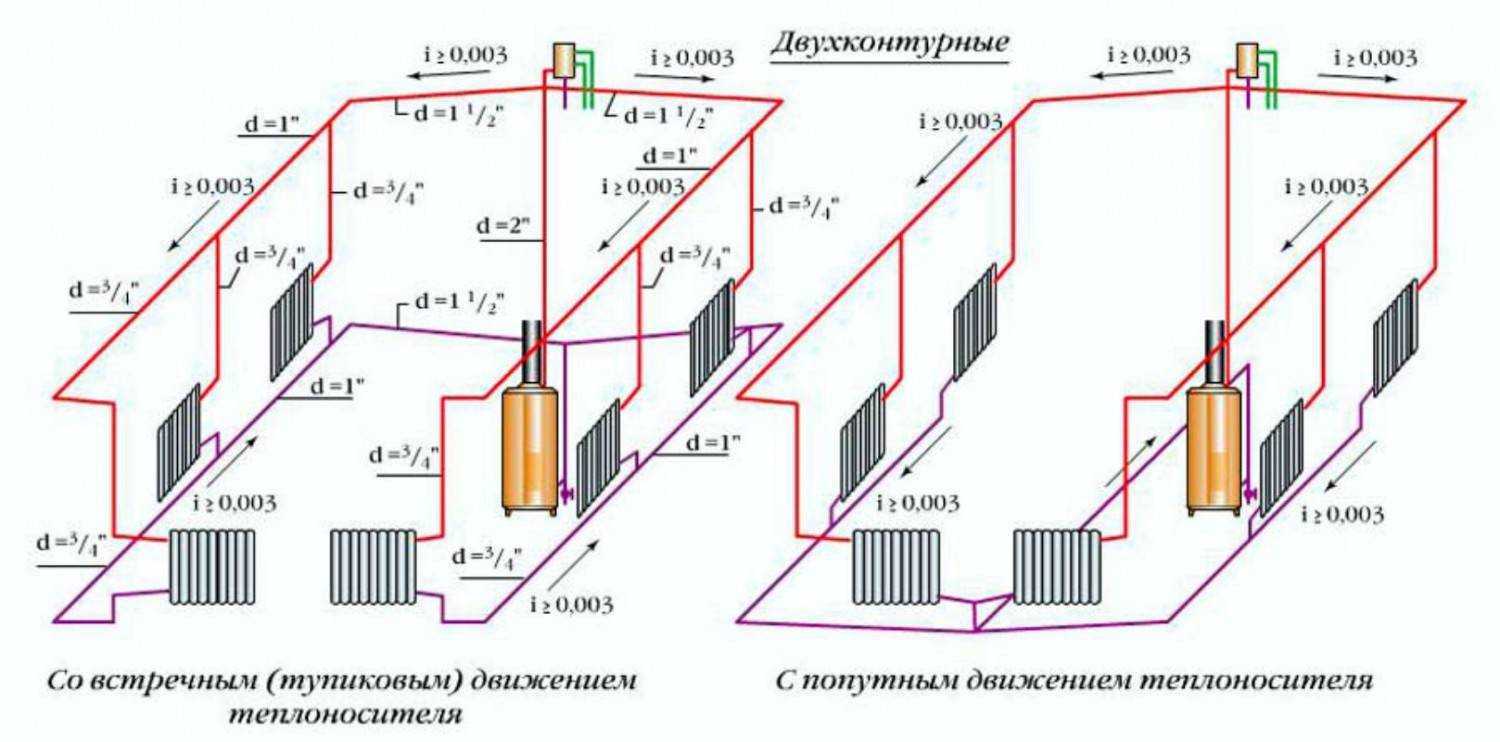

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

Однотрубная
Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

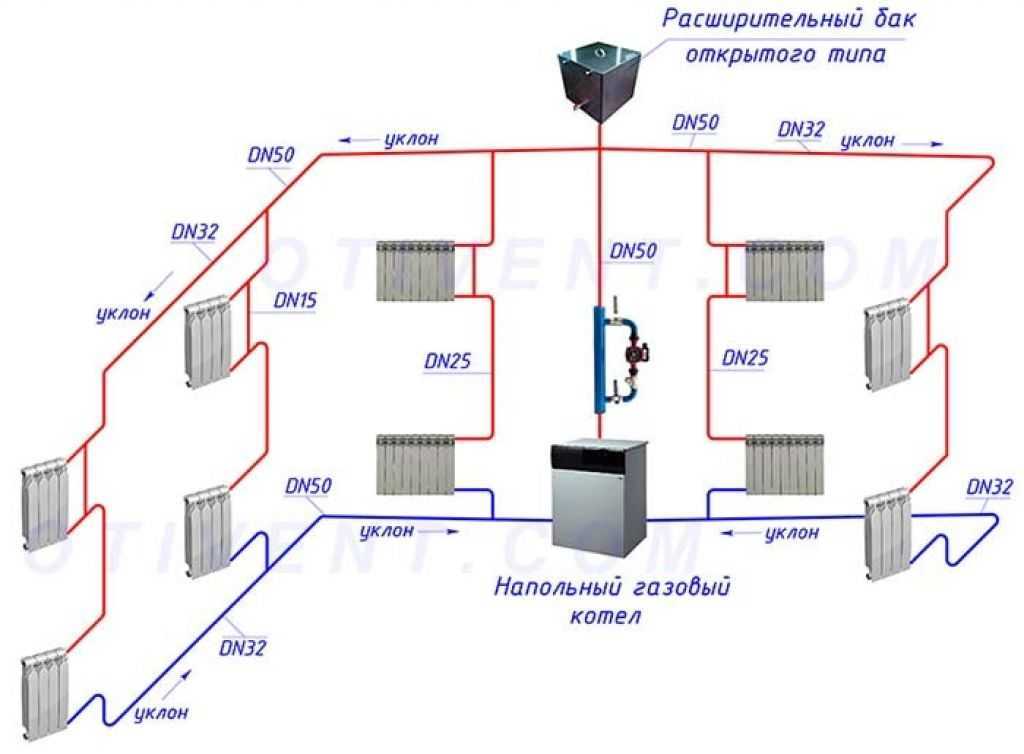

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

Вначале выбирается место, в котором будет размещаться накопительный агрегат
Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
Затем необходимо пустить трубы к радиаторам
Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
По возможности, котел устанавливают значительно ниже отопительных приборов
Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

Наиболее подходящий внутренний диаметр труб – 32-40 мм
Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Утепление главного коллектора

Особую роль играет то, как функционирует разгонный коллектор в системе отопления естественной циркуляции. Это, как правило, труба большого диаметра, по которой и поднимается рабочий теплоноситель. Диаметр коллектора не должен быть менее выходного отверстия котла.

Очень часто плохая работа системы отопления с естественной циркуляцией связана с тем, что в главном коллекторе теплоноситель остывает. Так как он здесь имеет самую высокую температуру, то и потери значительны. Ведь чем горячее жидкость, тем быстрее температура стремится выровняться с окружающей средой.

Чтобы улучшить работу системы, иногда достаточно лишь утеплить коллектор. Возможно, в этом случае некоторые дальние радиаторы, которые не прогревались до необходимой температуры, станут отдавать тепло в помещения.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

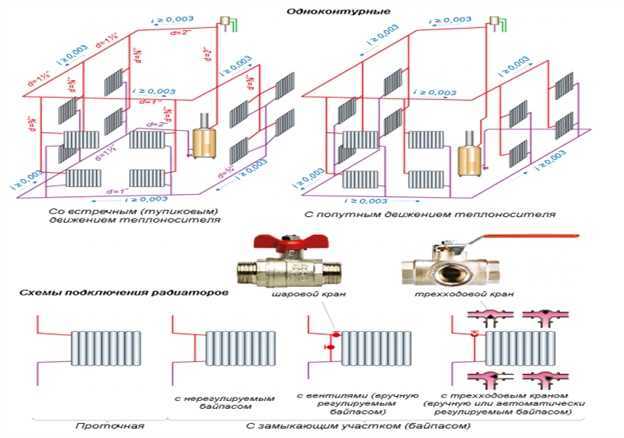

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Преимущества и недостатки

Описывая отопление с естественной циркуляцией, нельзя пройти мимо описания ключевых достоинств и недостатков. Начнем, как обычно, с положительных черт.

Достоинства естественной циркуляции:

Отсутствие дорогостоящего циркуляционного насоса, благодаря чему уменьшается стоимость системы отопления;
Отсутствие лишних шумов – несмотря на малошумность, циркуляционные насосы создают тихий гул. Днем его практически не слышно из-за окружающего нас шума. Ночью его гудение становится слышимым, что доставляет некоторым людям дискомфорт – не спасает даже понижение скорости вращения. В отдельных точках домовладения гул может усиливаться;
Дополнительные расходы в случае выхода насоса из строя – хорошие насосы стоят достаточно дорого;
Минимум поломок – кроме отопительного котла здесь просто нечему ломаться. А протечки, при грамотном монтаже, настолько редкие, легко устранить своими руками;
Отсутствие затрат на электроэнергию – работа насоса вызывает дополнительные расходы на оплату электричества;
Энергонезависимость отопительной системы – она может быть смонтирована в доме без электрификации (при условии использования энергонезависимого отопительного котла).

Недостатки:

Невозможно отапливать многоэтажные здания – так как отопительная система получится очень большой, а напор в ней очень слабый, то циркуляции теплоносителя не будет. Следовательно, для обогрева больших построек необходима принудительная циркуляция теплоносителя с использованием циркуляционного насоса. Это актуально и для отопления 2-х этажных частных домов больших размеров;
Ограниченная длина отопительной системы – максимальная длина горизонтальных участков не должна превышать 30 метров. В противном случае естественная циркуляция будет невозможной. Следовательно, здесь опять же необходим циркуляционный насос;
Необходимость соблюдать уклоны труб – они хоть и небольшие, но иногда они бывают заметными. Если бы в доме прокладывалась система отопления с принудительной циркуляцией, уклоны были бы не нужны;
Длительный прогрев больших домов – за счет слабого давления, тепло на начальном этапе распространяется с трудом. Но после нагрева системы ситуация улучшается, обогрев становится равномерным.

Конечно же, большинство недостатков связано с невозможностью обогрева крупногабаритных домов. Если же ваше домовладение отличается небольшой площадью, то недостатками можно пренебречь.

Основные схемы трубной разводки – выбираем оптимальный вариант

Отопительные контуры, предполагающие естественную циркуляцию теплоносителя, имеют два основных варианта (схемы) устройства:

однотрубный, когда подача и отведение жидкости от батарей происходит по одной трубе;
двухтрубный – подача теплоносителя и его отведение от радиаторов осуществляется различными трубопроводами.

Однотрубную систему проще монтировать

Однотрубный контур прост в монтаже. От котла отходит стояк, который поднимают как можно выше в пределах помещения. От верхней точки стояка отходит и спускается почти до уровня пола разгонная труба, плавно переходящая в подающий трубопровод. К коммуникации по ее ходу поочередно присоединяются батареи с помощью двух патрубков меньшего диаметра (при двухдюймовом трубопроводе обычно используют отводы на ¾ дюйма). «Обслужив» все радиаторы, трубопровод превращается в «обратку», которая уходит к котлу. Однотрубная система разводки хороша только простотой устройства и относительной эстетичностью (трубы на виду, но расположены низко). Дальше одни недостатки.

Из-за того, что остывший теплоноситель от батарей впадает в ту же трубу, из которой приходит горячая жидкость, температура воды после прохождения каждого радиатора довольно быстро падает. Если к первой батарее коммуникация доставит теплоноситель температурой 85 градусов (например), то крайнему от котла обогревателю можно рассчитывать только на 60 градусов. Отсюда неравномерный обогрев, который приходится компенсировать добавлением секций батареям, удаляющимся от котла, поэтому крайние радиаторы часто громоздкие и тяжелые (особенно, если чугунные).

Подключить батареи при однотрубной разводке можно только снизу (вход и выход), а это самый неэффективный способ подключения радиаторов (прогреваются неравномерно, что сказывается на качестве обогрева). Диагональное подключение радиаторов возможно, если подающая труба проложена выше батарей, но это уже двухтрубная схема.

При двухтрубной разводке от стояка отходит подающая труба, расположенная под потолком. От нее опускаются патрубки к каждой батарее (подключаются в верхнем положении). Внизу расположена вторая, обратная труба, в которую впадают отводящие патрубки от радиаторов (присоединяются к батареям отопления в нижнем положении по диагонали). С точки зрения эстетики картина не очень, но по эффективности такая система намного лучше. К каждой батарее подходит жидкость одинаковой температуры, что обеспечивает равномерный обогрев всех комнат, плюс есть возможность подключения большего количества обогревателей.

Увеличение температур

Другой фактор заключается в разнице между плотностью холодной и горячей воды. Отметим следующий факт – отопление с естественной циркуляцией относится к саморегулирующемуся типу. Таким образом, если увеличить температуру нагрева воды, то меняется ее расход и становится выше циркуляционный напор.

Сильный прогрев жидкости в немалой степени способствует более быстрой циркуляции. Но так происходит только в холодном помещении: когда температура воздуха в них достигнет определённой отметки, батареи будут остывать гораздо медленнее.

Плотность, как прогретой в котле, так и уже попавшей в радиаторы воды практически сравняется. Напор снизится, быстрое обращение воды сменится размеренной циркуляцией внутри системы.

Как только температура помещений частного дома вновь опустится до определённого уровня, это послужит сигналом для увеличения напора. Система попытается выровнять температурные условия. Для этого придётся заново запустить процесс быстрой циркуляции. Отсюда и происходит способность к самостоятельной регуляции.

Вкратце правило следующее – одномоментная смена температуры и объёма воды позволяет получить нужную тепловую отдачу от батарей для отопления помещений.

Как результат, поддерживаются комфортные температурные условия.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
схема неспособна работать с теплыми полами и в 3-этажном доме;
увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Принцип построения отопительной системы с естественной циркуляцией

Главные параметры обогрева с естественной циркуляцией – циркуляционный напор и гидростатическое сопротивление. Первый показатель рассчитывают так:

P=h(p0-p1)=м(кг/куб.м.-кг/куб.м.)=кг/кв.м=мм.рт.ст, где:

P – давление в системе;
h – разница высот между центром самой нижней батареи и центром котла;
p0 – плотность нагретой жидкости;
p1– плотность холодной воды.

Чем больше разница в высоте, тем выше перепад давления. Однако показатель имеет ограничение – не более 3 м.

Для снижения сопротивления потока на трубах подачи не устанавливают запорную арматуру

Рассчитать значение второго фактора – гидравлического сопротивления – практически невозможно. Описывающая его модель крайне сложна и включает множество переменных. Здесь ограничиваются приблизительными вычислениями.

Чтобы улучшить КПД системы, соблюдают рекомендации:

Подбирают трубы с максимально большим диаметром. При этом несколько уменьшается скорость потока, но сопротивление падает сильнее.
Устанавливают как можно меньше запорной арматуры

Следят за тем, чтобы схема включала минимум поворотов и сужений.
При нижнем подключении радиаторы обязательно снабжают кранами Маевского, чтобы стравливать лишний воздух.
Для коллектора используют металлическую трубу, так как важно добиться максимального нагрева для создания перепада давления. Трубы, обслуживающие батареи, могут быть из полипропилена.
