Двухтрубная или однотрубная система отопления частного дома

Недостатки комплексов отопления из одной трубы

Набор отрицательных качеств обогрева с одной трубой представлены ниже:

необходимость составления теплового и гидравлического расчета отопительной сети, характерного высокой сложностью;
если в расчетах оборудования возникли недочеты, их сложно устранить;
все элементы взаимозависимы;
высокий уровень гидродинамического сопротивления;
на один стояк подключается только ограниченное количество обогревающих устройств;
отсутствие возможности регулирования поступления носителя тепла в отдельное оборудование для обогрева;
высокий уровень теплопотерь.

Для регулировки работы отдельных обогревательных устройств специалисты рекомендуют устанавливать байпасы – набор отрезков трубы, служащих для соединения прямого и обратного трубопровода радиаторного оборудования. Такие элементы дают возможность подключать к отопительному узлу теплорегулирующие устройства.Они способны контролировать нагрев или выполнять отключение нагревательного элемента от работающей системы. Также правильный монтаж байпаса обеспечивает перенаправление теплоносителя таким образом, чтобы миновать неисправный участок. Это позволяет оперативно заменять или чинить поврежденные детали.

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

Энергонезависимость.
Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

длительная раскачка;
необходимость применять трубы большого диаметра;
работа котла на предельном режиме (теплоноситель успевает сильно остыть);
необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Правильный выбор схемы

В одноэтажных общественных зданиях, сочетающих в себе большие по площади помещения (актовые залы, шоурумы, столовые) и маленькие, эффективна однотрубная система. Большие помещения подключаются ближе к выходу из котла, маленькие ближе к входу. Но при большом количестве батарей понадобится разгонный насос.

В небольшом частном доме однотрубная схема тоже предпочтительнее, хотя и потребует подключения расширительного бачка с предохранительным клапаном. Ограничивает эту систему невозможность подключения теплого пола.

Двухтрубная схема подходит для больших частных коттеджей, в которых сочетают различное отопление, теплые полы и ГВС, то есть там, где комфорт имеет большее значение, а бюджет не напряжен.

При проектировании отопления здания приходится учитывать множество факторов: назначение (промышленное или жилое), наличие помещений разного объема, этажность, сезонность проживания, утепление стен, климатическую зону расположения.

Однако конкретный выбор схемы оценивается по трем параметрам:

эффективность. Насколько комфортно отопление, соответствует ли оно назначению помещений здания;
экономичность. Расходы на создание системы, эксплуатации и возможной модернизации;
автономность. Независимость от магистрали ТЭЦ, электроснабжения или поставок топлива на котел.

Сопоставив множество факторов и произведя хотя бы элементарные расчеты, можно сделать правильный выбор.

Комфорт и надежность теплоснабжения за разумные деньги вполне достижимы.

Мне нравится7Не нравится3

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.

Фактически, лучевая система разводки является двухтрубной.

Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.

Плюсы лучевой системы отопления

Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.

Особенности монтажа

Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.

Однотрубное отопление

Эти системы бывают вертикальными или горизонтальными. Для многоэтажных домов используют первую схему разводки. Все нагревательные приборы подключают сверху вниз. Горизонтальная разводка — последовательное соединение всех радиаторов в ряд, по горизонтали. Недостаток в обоих случаях один: это частое возникновение воздушных пробок. Есть три типа подключения: помимо диагонального и нижнего существует возможность бокового соединения.

Так как экономическая целесообразность не самый последний критерий, то эти системы не стоит сбрасывать со счетов. Чтобы обеспечить такому отоплению большую эффективность, применяют меры для их усовершенствования. Например, создают байпасы, предназначенные для регулировки нагрева определенных отопительных приборов.

Это отрезки трубы, которые создают обводное движение жидкости из прямой трубы в обратную. Таким образом, контур радиатора жидкость минует. На байпасы устанавливают вентили (обычно шаровые краны), клапаны, предназначенные для перекрывания потока теплоносителя. Есть возможность монтажа на радиаторы терморегуляторов: или для каждого из них, или для системы в целом.

Этот процесс относительно быстр, прост. Сначала устанавливают котел, затем монтируют трубопровод. Те участки, где проектом предусмотрены радиаторы и байпасы, снабжают тройниками.

Система, работающая по принципу естественной циркуляции, требует соблюдать уклон в 30-50 мм на метр длины. Трубопроводу с принудительной циркуляцией необходимы 10 мм на метр. Большое количество изгибов устраивать не рекомендуют.
Для последней конструкции необходим монтаж циркуляционного насоса. Так как они не предназначены для эксплуатации при высоких температурах, оборудование устанавливают около входа обратной трубы котла.
Монтаж расширительного бака зависит от его типа. Емкости открытого типа монтируют в самой высокой точке системы, Для закрытого бака ограничений нет, однако лучшее место — поблизости от котла.
Устанавливая радиаторы, используют специальные кронштейны, которые обычно идут в комплекте. Монтируют отопительные приборы под окнами, но в любом правиле могут быть исключения.

Последний этап монтажа — установка дополнительных элементов системы — вентилей, заглушек, кранов Маевского. Проверяют установленную цепь радиаторов воздухом или водой. Если испытания проходят успешно, то следует ее пуск в эксплуатацию.

Двухтрубные системы

Эти конструкции уже требуют протягивания двух трубопроводов, что само по себе обещает вдвое больший объем работ, это как минимум. Если проект предусматривает отопление с верхней разводкой, то работа идет по следующему сценарию:

Сначала устраивают верхнюю линию системы, отходящую от котла, продвигающуюся над радиаторами. На концах соединительных участков трубопровода монтируют тройники.
После окончания установки верхней разводки к тройникам присоединяют верхние патрубки отопительных приборов, между ними монтируют вентили.
Нижнюю линию трубопровода устраивают ни линии (уровне) цоколя, по периметру помещений. Эти элементы монтируют к нижним выходам радиаторов.
Последний участок трубопровода-отвода соединяют с котлом, предварительно установив между ними циркуляционный насос.

Главный минус этот системы — необходимость установки расширительного бака в чердачном помещении, поэтому отопление с нижней разводкой применяют на практике чаще. В этом случае есть возможность монтировать емкость в теплом помещении: такое решение позволяет увеличить теплоотдачу — дополнительно отапливать жилое помещение. Отводящий контур располагают на том же уровне, а подающий к нему — гораздо ближе, чем в первом варианте. Но в этом случае устройство принудительной циркуляции — условие обязательное.

Тупиковая и попутная разводка

Для двухтрубной конфигурации можно проектировать тупиковую и попутную схему.

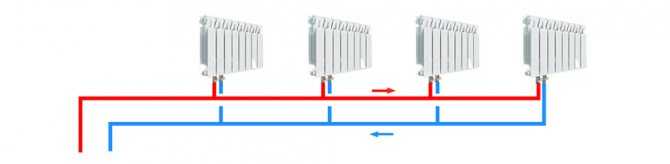

Тупиковая схема движения теплоносителя

Попутная схема движения или петля Тихельмана

Попутная конфигурация подразумевает перемещение воды по обратному и подающему контуру в одном направлении. В обозначенной схеме циркуляционные кольца характеризуются равной длиной, и до всех радиаторов доходит одинаковое количество тепла. Попутная разводка на практике в основном используется в крупных производственных помещениях. Равномерный прогрев приборов – ключевое достоинство конструкции. Низкая распространенность схемы в жилых помещениях обусловлена следующими недостатками:

большой расход строительного материала и сложный монтаж по сравнению с тупиковой конструкцией;
необходимость применения труб большого диаметра.

Для жилых зданий чаще используют тупиковую разводку, при которой вода перемещается по подающему контуру в противоположном направлении относительно потока обратной магистрали.

Для конструкции характерна разная протяженность циркуляционных колец. Получить одинаковое гидравлическое сопротивление помогает деление протяженной магистрали на несколько отдельных контуров. Балансировка тупиковой разводки осуществляется путем установки ручных или автоматических вентилей, постепенного уменьшения сечения труб от котла к радиатору. Для реализации схемы требуется небольшое количество строительных материалов.

Тупиковое движение теплоносителя подходит для простой и многоуровневой отопительной системы.

Отопительная двухтрубная система

В данной системе тепловой носитель проходит цикл нагревателя к радиаторам и обратно.

В подобной системе два трубопровода: по первому подается и делится горячий тепловой носитель, а по второму – в котел идет назад охлажденная жидкость.

Система из двух труб так делится на горизонтальную и вертикальную.

Плюсы вертикальной системы— при эксплуатации не появляются воздушные пробки, что, правда, выполняют такое подключение достаточно не дешевым. При помощи данной системы можно подсоединить каждый этаж к индивидуальной магистрали.

Для больших приватных домов очень часто применяется горизонтальная система отопления. Тут батареи подсоединяются к горизонтальному трубопроводу.

Воздушные пробки выходят при помощи воздухоотводчиков. Такая система обогрева также делится на системы с верхней и нижней разводкой.

В горизонтальной системе с нижней разводкой нагретый трубопровод размещен в подвальном помещении, а обратный стояк размещен еще ниже.

Дабы сделать лучше циркуляцию котел устанавливают пониже уровня радиаторов, и вдобавок ниже котла размещен обратный стояк. Дабы вывести воздух из сети, в контур включают верхнюю воздушную линию.

В отопительной системе с верхней разводкой верхний трубопровод проходит на чердаке, если у строения покатая крыша.

Преимущество отопительной системы с двумя трубами – это монтаж автотерморегуляторов теплоснабжения, что даёт полную возможность температурные регулировки в индивидуальных помещениях.

Сюда же отнесем независимость работы устройств цепи, которую обеспечивает специальная коллекторная система.

Отличие двухтрубной от системы с одной трубой в том, что в первую можно включать добавочные батареи уже после подсоединения ключевых, а еще возможность продлевания в горизонтальных и вертикальных направлениях.

В отличии от однотрубной, тут также легко можно поправить возможные ошибки.

Недостатки данной системы минимальны, если Вы обладаете необходимым числом финансовых средств и имеете возможность вызвать мастера.

Монтаж системы обогрева с нижней горизонтальной конструкцией разводки трубопровода

Данная система позволяет располагать бачок открытого типа в хорошем теплом месте. Также, имеется возможность соединять расширительный и расходный бачки дают возможность Вам пользоваться горячей водой конкретно из самой системы обогрева

В системах с циркуляцией принудительного типа для сокращения расхода труб, отводящий и подающий стояки размещены на уровне первого.

Угловые соединители по направлению вниз устанавливаются на патрубках котла.

На полу, под стенами устанавливаются две ветви труб. Одна ветка присоединена к подающему выходу котла, а остальная на принимающий выход.

Под каждыми отопительными устройствами устанавливаются тройники, объединяющие их с трубами. Экстенсивный бачок монтируется в верхней части подающей трубы. Ко входу бака для нагрева подсоединяется насос, а к насосу подсоединяется свободный конец отводящей трубы.

Монтаж системы обогрева с верхней горизонтальной конструкцией разводки

Недостатки подобной системы заключаются в том, что экстенсивный бачок ставится вне тёплого помещения на потолочном перекрытии.

К выходящему из котла отрезку трубы присоединяют угловой соединитель, дабы развернуть трубу вверх.
При помощи тройников и уголков устанавливают верхнюю ветку, а тройники закрепляют над отопительными устройствами.
Тройники спаивают с верхним отрезком трубы, а в точке пересекания ставят перекрывающий вентиль.
После этого, на первом этаже, объединяют нижнюю ветку отводящей трубы, которая собирает в себя все, идущие из нижних батарей, трубы.
В байпас устанавливают свободный конец отводящей трубы, который устанавливают в принимающий отрезок трубы.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
