Гидрострелка: назначение, принцип работы, расчеты

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

• разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
• узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
• параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
• коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

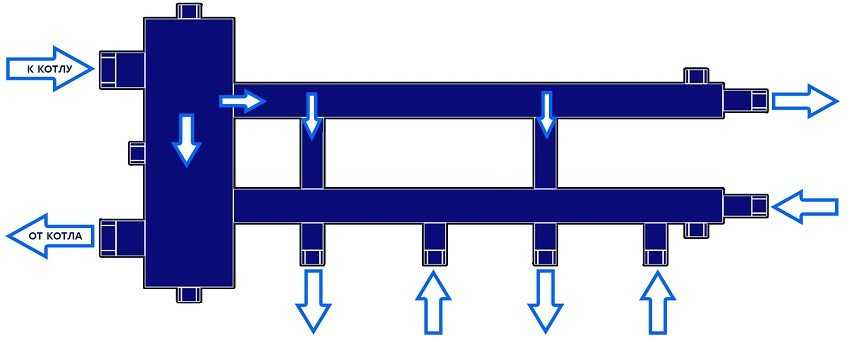

Схема движения теплоносителя в коллекторе с гидрострелкой.

• оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
• узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
• подмес сохраняет постоянный объем котловой воды;
• при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
• полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
• дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы. Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Для чего нужна гидравлическая стрелка

Для того чтобы понять назначение гидрострелки рассмотрим принцип работы данного устройства.

Тепловая масса от контура отопительного устройства при входе в разделитель изменяет скорость и направление течения.

Скопившийся воздух направляется в верхнюю часть устройства, и выводится оттуда автоматическим воздухоотводчиком. Затем тепловая жидкость передвигается в контур потребителей. Охлажденная вода входит в разделитель с обратного входа и проходит через разделительные элементы, содействующие оседанию твердых частиц. Шлам опускается в нижнюю часть корпуса и постепенно оттуда выводится.

Данная конструкция имеет несколько назначений:

1. Защита от вероятного теплового удара чугунных теплообменников отопительных устройств. Рекомендуется применять его в многоконтурных отопительных системах из-за его способности производить выравнивание гидродинамики. Данное устройство полностью исключает взаимосвязь между контурами, обеспечивая их стабильную работоспособность на оптимальных режимах.
2. Выведение из теплоносителя скопившегося воздуха. Данное свойство замедляет процесс окисления деталей, состоящих из металла, что значительно продлевает срок работы оборудования (циркуляционного насоса, датчиков, радиаторов, теплообменников).
3. Повышение энергоэффективности путем увеличения коэффициента полезного действия отопительных устройств и насосов.
4. Очистка тепловой массы от различных примесей, в том числе ржавчины, песка и наслоений.

К гидрострелке подключаются контуры системы отопления и ее цель не допустить гидравлического влияния в работе одного контура на другой и одновременно передавать тепло от первого к другому.

Достоинства

Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:

• нет проблемы с нахождением величин насосного устройства;
• нет влияния друг на друга цепей котла и отопления;
• потребитель и генератор тепла имеют нагрузку только от своего потока воды;
• есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).

Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.

Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.

Возможно, Вам будет также интересна статья о гидравлических стрелках Meibes.

Познавательную статью о гидрострелках марки Север читайте здесь .

Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.

Смотрите видео, в котором специалист подробно разъясняет особенности расчета гидрострелки для отопления:

Варианты отопления частного дома своими руками

Гидрострелка Север: устройство и принцип действия, критерии выбора оборудования

Финские печи для бань и саун: принципы разделения оборудования и характерные особенности производителей

Как вам статья?

Мне нравитсяНе нравится

Гидрострелка и её назначение

Гидрострелку для отопления несложно собрать самому, используя сварочный аппарат и отрезки труб необходимой длины. Для этого необходимо найти подходящий чертёж и подобрать материалы.

Мы рассмотрели принцип работы гидрострелки отопления – она просто распределяет теплоноситель по нескольким контурам. Её главная задача заключается в том, чтобы создать идеальные условия для работы вторичного и первичного контуров. Первичный контур включает в себя отопительный котёл с трубами, подключённый к гидрострелке. Вторичные контуры – это всё остальное. При равном давлении во всём контуре котёл работает в щадящем режиме – часть нагретого теплоносителя поступает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит маломощный котёл, а отопление отличается высокой ёмкостью, создаются условия для подачи теплоносителя из обратной трубы в подающую, минуя котёл (частично). Оборудование в этом случае работает практически на износ – теплообменники могут прийти в негодность в самые сжатые сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще. Принцип работы гидрострелки

Принцип работы гидрострелки

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры.

Работа с несколькими котлами

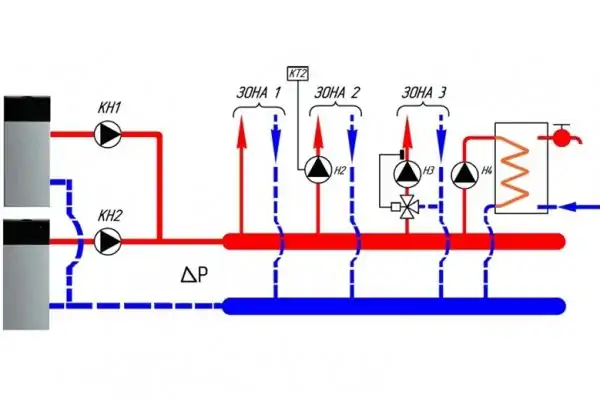

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

Схемы изготовления

Гидрострелки промышленного изготовления стоят недешево и многие изготавливают их своими руками. При этом нужно сделать предварительные расчеты. Основные расчетные размеры показаны на рисунке ниже.

Схема гидрострелки с основными расчетными размерами

Как видно из рисунка, диаметр самой гидрострелки принимают равным трем диаметрам входных патрубков, поэтому расчеты сводятся в основном к определению диаметра гидрострелки.

На рисунке показаны два варианта гидрострелок. Назначение второго варианта лучше первого тем, что вода при переходе подающего трубопровода освобождается от пузырьков воздуха, а при обратном поступлении – лучше избавляется от шлама.

Расчет сводится в основном к определению диаметра гидрострелки:

где:

• D – диаметр гидрострелки в мм;
• d – диаметр входного патрубка в мм, обычно принимают равным D/3;
• 1000 – переводной коэффициент метров в мм;
• P – мощность котла в кДж;
• π – число пи = 3,14;
• С – теплоемкость теплоносителя (вода – 4,183 кДж/кг·С°);
• W – максимальная вертикальная скорость движения воды в гидрострелке, м/с, обычно принимают равной 0,1 м/с;
• ΔТ – разница температур теплоносителя на входе и выходе котла, С°.

Также расчет можно выполнить по такой формуле:

где:

• Q – расход теплоносителя, м³/с;
• V – скорость движения воды в гидрострелке, м/с;

Также для расчета диаметра гидрострелки есть такая формула:

где:

• G – расход, м³/час;
• W – скорость движения воды, м/с;

Высота гидрострелки может быть любой и ограничиваться разве что высотой потолка в помещении.

Если сделать диаметр гидрострелки достаточно большим, то можно получить два в одном: гидрострелку и теплоаккумулятор, так называемый емкостной разделитель.

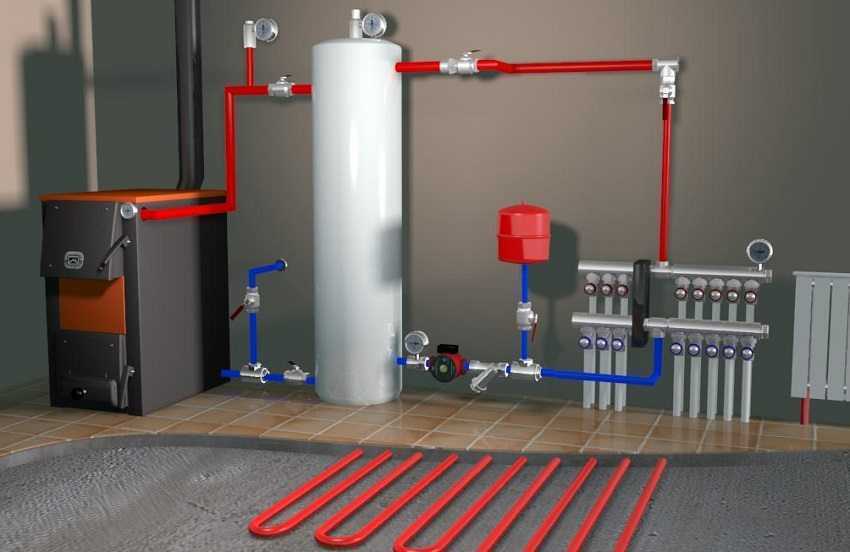

Схема емкостного разделителя в системе отопления

Как видно из рисунка, гидрострелка такого типа имеет большой объем, порядка 300 литров и более, поэтому способна, кроме выполнения своей основной задачи, еще и накапливать тепло. Использование гидрострелки такого типа особенно оправдано при отоплении твердотопливным котлом, так как способно сглаживать температурные скачки котла отопления и сохранять тепловую энергию котла после окончания горения довольно длительное время.

Нужно знать некоторые нюансы при использовании такого типа гидрострелки:

1. Во-первых, такую гидрострелку необходимо утеплить, поскольку в противном случае она будет отапливать котельную, а не отдавать тепло в систему отопления.
2. Котел будет выдавать меньшую мощность. Это объясняется тем, что требуется большая температура теплоносителя, а на котлах установлена автоматика, которая будет автоматически уменьшать его мощность для снижения температуры на выходе.

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Принцип работы в системе отопления

Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.

Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.

Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.

Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.

И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.
