Горизонтальная разводка отопления плюсы и минусы

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
не придется покупать трубы разного диаметра;
нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

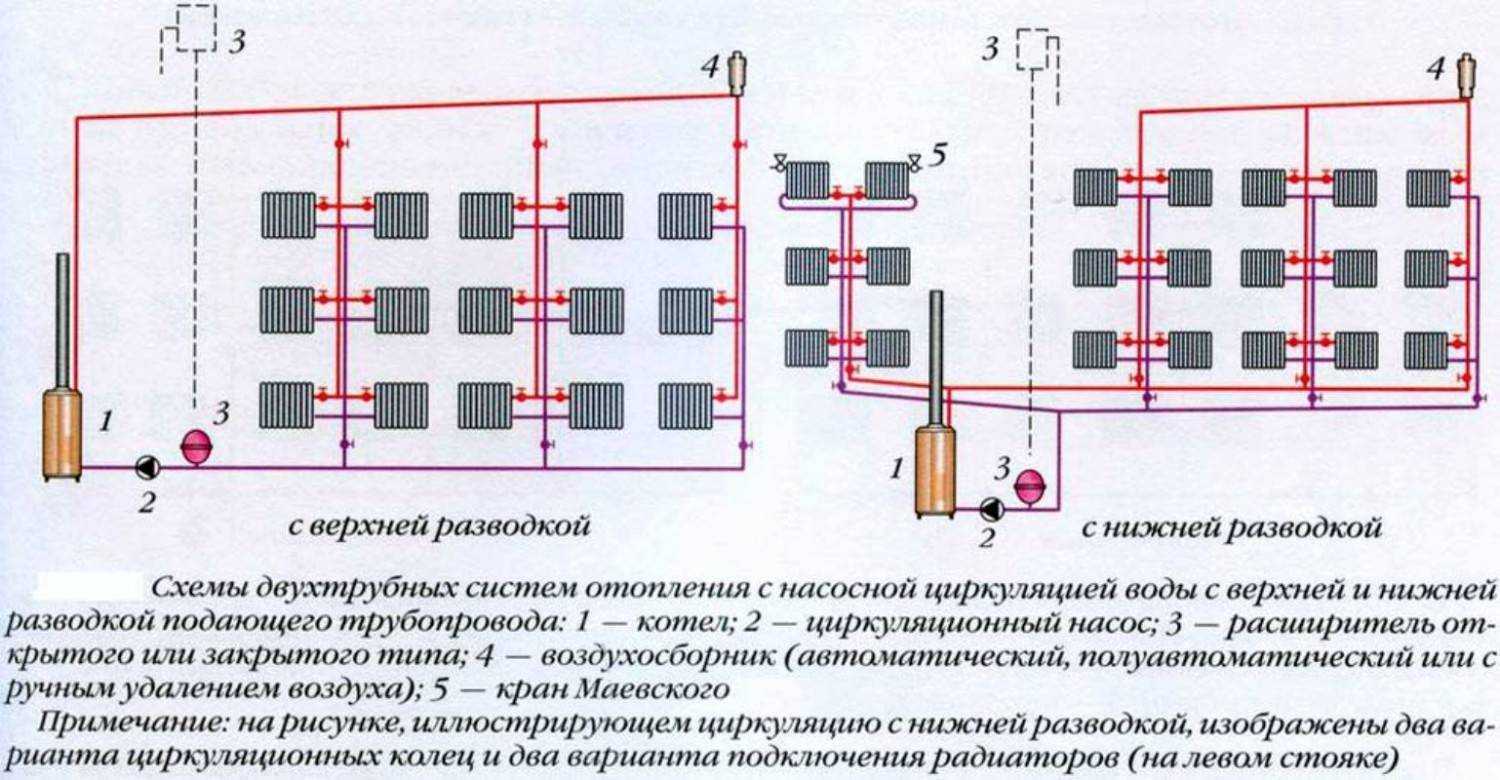

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Паровое отопление

Паровое отопление — одна из разновидностей систем отопления зданий. В отличие от водяного или воздушного отопления, теплоносителем является водяной пар. Иногда в быту водяное отопление зданий неправильно называют «паровым», хотя в жилых и общественных зданиях применение парового отопления сейчас запрещено строительными нормами и правилами.

Особенностью парового отопления является комбинированная отдача тепла рабочим телом (паром), которое не только снижает свою температуру, но и конденсируется на внутренних стенках отопительных приборов. Удельная теплота парообразования (конденсации), которая выделяется при этом, составляет около 2300 кДж/кг, тогда как остывание пара на 50 °C дает только 100 кДж/кг.

Источником тепла в системе парового отопления может служить отопительный паровой котёл, отбор пара из паровой турбины или редукционно-охладительная установка (РОУ), снижающая давление и температуру пара энергетических котлов до безопасных для потребителя параметров. Также источником вырабатываемой тепловой энергии с паром могут служить утилизационные установки, устанавливаемые, например, на металлургических предприятиях. Отопительными приборами являются радиаторы отопления, конвекторы, оребрённые или гладкие трубы. Образовавшийся в отопительных приборах конденсат возвращается к источнику тепла самотёком (в замкнутых системах) или подаётся насосом (в разомкнутых системах). Давление пара в системе может быть ниже атмосферного (т. н. вакуум-паровые системы) или выше атмосферного (до 6 атм). Температура пара не должна превышать 130 °С. Изменение температуры в помещениях производится регулированием расхода пара, а если это невозможно – периодическим прекращением подачи пара. В преддверии морозов иногда приходится заранее прогревать здание, чтобы использовать его тепловую инерцию (т. н. «перетоп»).

Преимущества и недостатки

Преимуществами парового отопления являются:

Небольшие размеры и меньшая стоимость отопительных приборов.
Малая инерционность и быстрый прогрев системы.
Отсутствие потерь тепла в теплообменниках.

Недостатками парового отопления являются:

Высокая температура на поверхности отопительных приборов.
Невозможность плавного регулирования температуры помещений.
Шум при заполнении системы паром.
Сложности монтажа отводов к работающей системе.

Из-за невысокой стоимости паровое отопление широко применялось в первой половине XX века. В настоящее время паровое отопление может применяться как при централизованном, так и при автономном теплоснабжении в производственных помещениях, в лестничных клетках и вестибюлях, в тепловых пунктах и пешеходных переходах. Целесообразно использовать такие системы на предприятиях, где пар так или иначе применяется для производственных нужд.

Виды парового отопления

При паровом отоплении в приборах выделяется теплота фазового превращения в результате конденсации пара. Конденсат удаляется из приборов и возвращается в паровые котлы.

Системы парового отопления по способу возвращения конденсата в паровые котлы разделяются на замкнутые с самотечным возвращением конденсата рис а) и разомкнутые с перекачкой конденсата насосами. рис б)

В замкнутой системе конденсат непрерывно поступает в котлы под действием разности давления, выраженного столбом конденсата высотой h (см. рис. а) и давления пара в котлах. Поэтому отопительные приборы должны находиться достаточно высоко над паросборниками котлов (в зависимости от давления пара в них).

В разомкнутой системе парового отопления конденсат из отопительных приборов непрерывно поступает в конденсатный бак и по мере накопления периодически перекачивается конденсатным насосом в котлы на тепловой станции. У такой системы расположение бака должно обеспечивать стекание конденсата из нижнего отопительного прибора в бак, а давление пара в котлах преодолевается давлением насоса.

В зависимости от давления пара системы парового отопления подразделяются на субатмосферные, вакуум-паровые, низкого и высокого давления (табл. 1.)

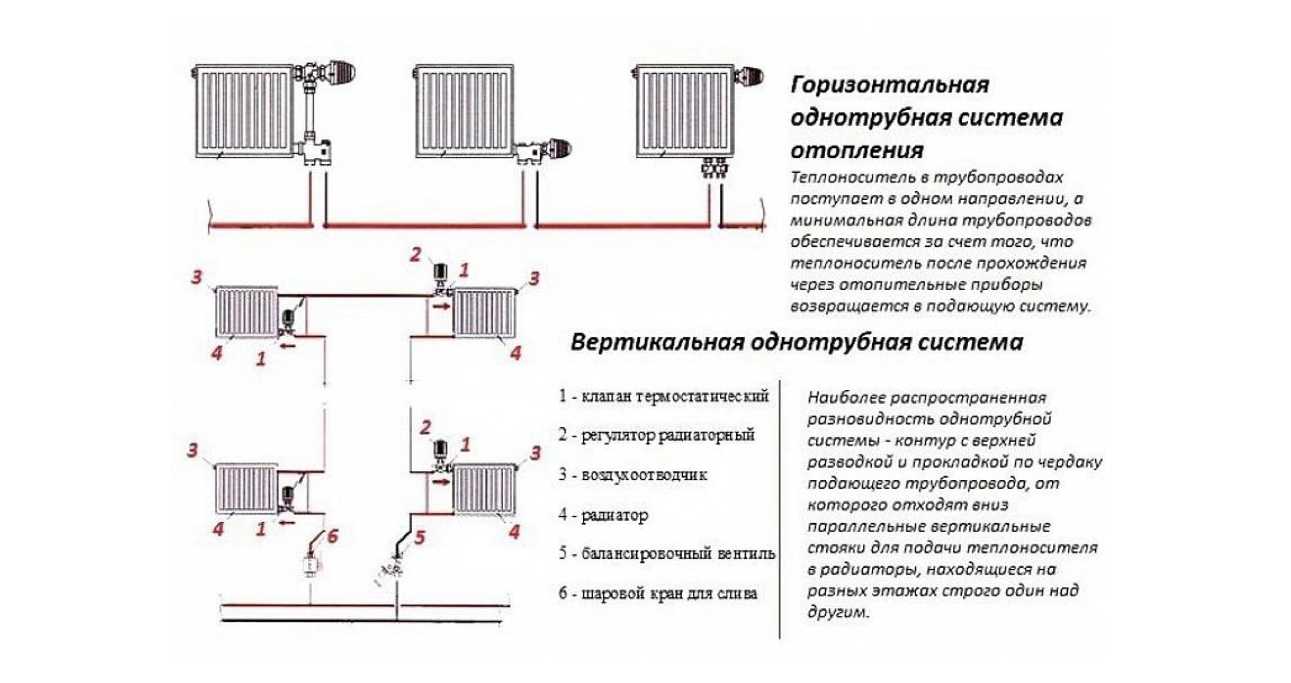

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

экономный расход материалов;
легкий монтаж;
длительная надёжная эксплуатация;
возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

невозможность поддерживать одинаковый температурный режим во всех помещениях;
горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Одноконтурная схема отопления

Однотрубная система является самым простым вариантом соединения радиаторов и котла. Она используется для отопления небольших и средних помещений.

Имеет важное преимущество — даёт возможность организовать работу независимо от электрического циркуляционного насоса. В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Как она работает?

В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Принцип работы

В однотрубной схеме одна и та же труба выполняет функцию подачи горячей воды и возврата холодной. Магистральная труба соединяет последовательно все радиаторы. При этом в каждом из них вода теряет часть тепла. Поэтому в однотрубной схеме отопления есть более горячие радиаторы — вначале, и более прохладные — в конце контура.

Внимание! Самыми тёплыми будут комнаты, расположенные сразу после котла. Прохладными будут помещения, расположенные перед входом в котёл. Это необходимо учитывать при строительстве дома

Это необходимо учитывать при строительстве дома.

При такой схеме отопления первыми от котла должны быть большие помещения — кухни-столовые, залы. А последними — небольшие спальные комнаты.

Обустройство

Однотрубная разводка идеальная для организации движения теплоносителя самотёком. При правильном расположении отопительных устройств вода внутри труб будет двигаться самостоятельно, без помощи циркуляционного насоса. Для этого необходимо организовать значительный перепад высоты между котлом и раздающим коллектором.

Котёл нагрева теплоносителя располагают как можно ниже — на первом этаже помещения или в подвале.

Коллектор, через который раздаётся нагретая вода, располагают как можно выше — под потолком верхнего этажа или на чердаке. Из котла в коллектор вода поднимается в процессе нагрева.

При нагреве она расширяется, становится легче и потому — поднимается вверх. Затем из раздающего коллектора поступает в трубу подачи, далее — в радиаторы и возвращается в отопительный котёл.

Справка! В отоплении большого дома однотрубная схема может делиться на несколько последовательных разводок. При этом все они будут начинаться от раздающего коллектора и заканчиваться перед котлом.

Кроме котла, раздающего коллектора и радиаторов, в схему обязательно встраивают расширительный бачок. Коэффициент расширения воды зависит от величины нагрева, при различном нагреве вода расширяется по-разному. При этом некоторое количество теплоносителя вытесняется из системы. Для сбора и хранения вытесненной воды в систему устанавливают бак.

Главная движущая сила теплоносителя — температурный подъём воды. Чем выше температура теплоносителя, тем больше скорость движения воды по трубам. Также на скорость самотёка влияет диаметр труб, наличие углов и изгибов в них, вид и количество запорных устройств. В такой системе устанавливают только шаровые краны. Обычные вентили даже в открытом положении создают преграду движению воды.

Вертикальная и горизонтальная разводка: отличия

Чаще однотрубную схему собирают на уровне одного этажа — в горизонтальной плоскости.

Трубы прокладывают вдоль пола, соединяя радиаторы в соседних комнатах, расположенные на одном этаже. Такая разводка получила название горизонтальной.

Реже схему собирают в многоэтажном доме вертикально. При этом трубы соединяют комнаты, расположенные друг над другом. Такая схема отопления получила название вертикальной. В чём разница между двумя разводками, и какая из них лучше для частного дома?

Требует подключения специфических батарей — удлинённых в высоту. Большая часть радиаторов на рынке предназначена для включения в горизонтальную систему — они удлинены в ширину. При неправильном подключении радиаторов эффективность их работы снижается.
Узкие батареи для вертикальной разводки хорошо отапливают небольшие по площади помещения. И хуже — большие комнаты.
Отличается небольшой вероятностью завоздушивания труб, образования воздушных пробок — воздух удаляется через вертикальный стояк.

Внимание! Вертикальная разводка оптимальная для большого количества этажей при небольших площадях комнат

Предоставляет большой выбор радиаторов.
Работает эффективнее вертикальной, что обусловлено физикой передвижения теплоносителя по трубам.

Горизонтальная разводка используется при обустройстве отопления на одном этаже. В доме из нескольких этажей вода между этажами передаётся по вертикальному стояку. Таким образом, для двух- или трёхэтажного коттеджа оптимальной будет комбинированная система с элементами вертикальной и горизонтальной разводки.

При коллекторной разводке системы отопления используются механические и ультразвуковые ИПУ

Теплосчётчики для коллекторной разводки отопления в многоквартирном доме представляет собой вычислитель, установленный на расходомере с двумя датчиками температуры. Один датчик вкручивается в сам расходомер, второй – в кран, установленный на обратной трубе отопления. Таким образом теплосчётчик учитывает объём теплоносителя и разницу температур. Как правило, вычисления производятся в Гкал.

Счётчики тепловой энергии для коллекторной разводки системы отопления

По принципу учёта ресурса счётчики теплоэнергии для коллекторной разводки системы отопления в МКД делятся на:

механические,
ультразвуковые.

В механических, как и в счётчиках воды, установлена крыльчатка, вращаясь, она передаёт информацию об объёме теплоносителя на соответствующее табло. В ультразвуковых эту функцию выполняет специальный ультразвуковой элемент, поэтому такие приборы учёта считаются более надёжными: в них нечему ломаться.

Пример ультразвукового счётчика теплоэнергии

Приборы учёта теплоэнергии для коллекторной разводки могут различаться интерфейсом передачи данных, что имеет значение, если в доме используется система удалённой диспетчеризации. Интерфейс может быть выполнен в трёх вариантах: импульсный выход, M-Bus и RS-485. По умолчанию счётчики комплектуются импульсным выходом или выпускаются вообще без какого-либо интерфейса передачи данных.

Как изменилась схема замены и эксплуатации счётчиков электроэнергии

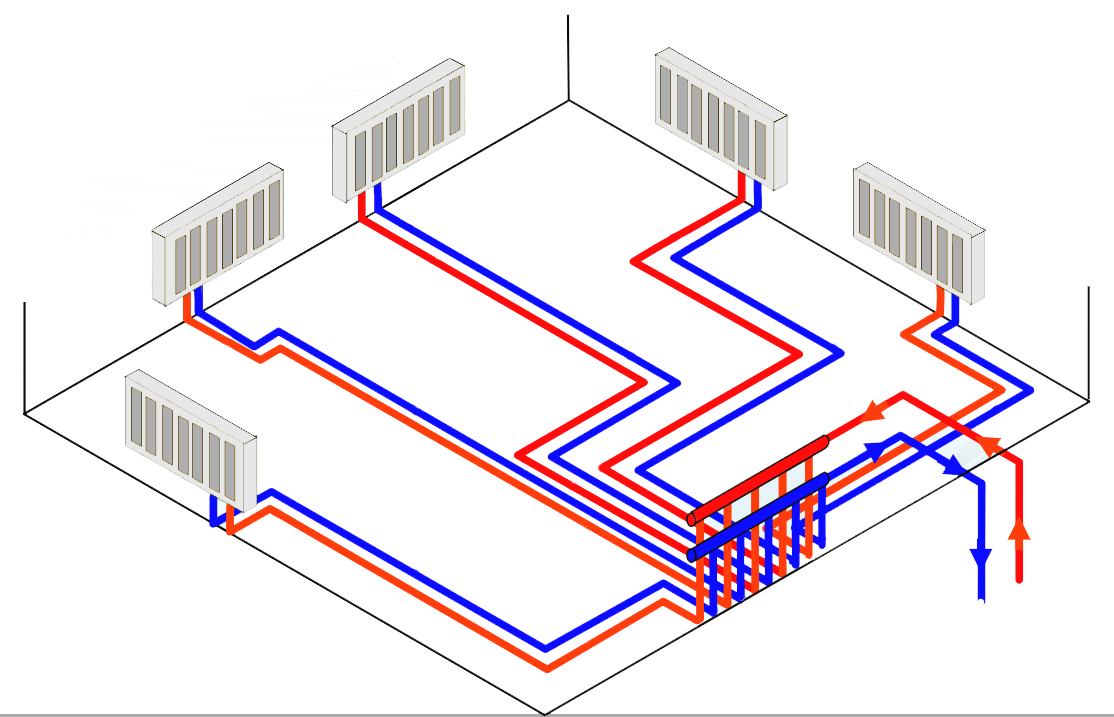

Двухтрубная коллекторная параллельная система отопления

Данная схема горизонтальной разводки имеет замкнутую конструкцию, состоящую из нескольких веток, каждая из которых подводится к собственным приборам. Как правило, для такой разводки используются полимерные или полиэтиленовые трубы – их прочностных и эксплуатационных характеристик вполне достаточно для нормальной работы системы, да и обходятся они дешево.

В такой системе подключение идет напрямую к коллектору, за счет чего обеспечивается равномерное распределение тепловой энергии по всей отапливаемой площади. Контуры подачи и обратки при такой схеме работают независимо друг от друга. Теплоноситель проходит через радиаторы и направляется обратно для последующего цикла нагрева. В результате получается замкнутая система, работа которой регулируется в автоматическом режиме.

Горизонтальная разводка параллельного типа вполне подходит для обустройства любых проектов, поскольку конструкция включает в себя несколько простых элементов, легко поддающихся настройке

Что немаловажно, при использовании такой схемы радиаторы не нужно комплектовать клапанами для отвода воздуха

В системе обязательно должен быть хороший циркуляционный насос – работа отопления в рассматриваемом варианте горизонтальной разводки возможна только при наличии насоса. Распределительный щиток, в котором находится все оборудование, обычно помещается в коридорах или санузлах, а для многоэтажных домов вполне проходит вариант с размещением щитка в подвале.

Перечень достоинств такой разводки выглядит следующим образом:

Небольшая стоимость обустройства;
Возможность скрытой прокладки;
Возможность объединения нескольких отдельных элементов в одну систему;
Возможность полноценного отопления крупных площадей;
Отсутствие гидроударов.

Недостатки тоже имеются, и среди них больше всего выделяется:

Сложность монтажа;
Необходимость использования труб одинакового диаметра.

Вертикальная система

В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.

К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.

Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.
