От правильной проектировки зависит климат в помещении! особенности схемы отопления двухэтажного дома

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Двухконтурное отопление частного дома

Отопительный контур. Отопление с естественной циркуляцией. Группа безопасности. Расширительный бак. Циркуляционный насос.

Радиаторы отопления. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Однотрубная схема разводки. Двухтрубная схема разводки. Коллекторная группа. Он же защищает теплообменник котла от гидравлических ударов. Если дом большой, то после разделителя устраивают коллектор гребёнку.

Чтобы система работала, нужно произвести расчёт диаметра стрелки. В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. В продвинутых моделях организовано что-то похожее на параллельный обогрев, когда остаточное тепло от первичного прогрева отдается в другую камеру, для поддержания температуры второстепенного потока.

Что касается конкретной схемы разводки, то тут у вас есть множество опций. Каждый контур — это фактически отдельный трубопровод, следовательно, его можно модифицировать так, как того требует ситуация.

Особенности двухконтурных генераторов тепла

Двухтрубная горизонтальная система отопления, предполагает, что мы прокладываем трубы в горизонтальной плоскости. Труба отопления или водоснабжения проходится по всем помещениям, подключаясь к каждому радиатору или выходному узлу, а в конце замыкается на котле либо смесительном узле.

Диаметр труб при этом должен быть достаточным, чтобы без проблем транспортировать большие количества носителя по горизонтальной плоскости. Возможно, понадобится подключить несколько циркуляционных насосов, особенно если гидравлический расчет показывает, что вода без них будет застаиваться или диаметр труб слишком мал, что спровоцирует дополнительное трение. Горизонтальная схема идеально подходит для одноэтажных зданий с крупной площадью.

Она в свою очередь может быть оборудована нижней или верхней схемой подключения. При нижней схеме труба идет по самому низу, под радиаторами, подключаясь к ним в нижней части. Верхняя схема подключения предусматривает соединение радиаторов не по нижней, а по верхней линии, что удобнее, так как тогда тепловой носитель перемещается естественным путем.

Вертикальная разводка характерна для двухэтажного или многоэтажного дома. Она предусматривает несколько иной подход. Вертикальная схема трубопроводов встречается в большинстве многоэтажных зданий. В них на каждый подъезд приходится несколько стояков. Стояк идет от первого этажа до последнего. Такая вертикальная система подачи воды снизу вверх и является классическим решением.

При магистральном газоснабжении это должен сделать работник газовой службы. Подача отопления.

Впрочем, в малоэтажной застройке ею практически не пользуются по очевидным причинам. Как видите, процесс это сложный и запутанный. От вас потребуется наличие огромного количества знаний и умений. Нужно подобрать диаметр каждой трубы, убедиться, что диаметр достаточен для прогона нужного количества жидкости за единицу времени, что диаметр труб отвечает диаметр входа на контуре котла.

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим — возвращение его в котел.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку. Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра. Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме. При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с теплым полом

Подача воды происходит через коллектор, второй служит для обратного хода теплоносителя.

Основные узлы (базовый вариант):

• Коллекторные шкафы. Для обеспечения правильного хода жидкости. Устанавливаются в доступном для обслуживания месте.
• Приборы КИПиА: термометры и манометры.
• Запорная арматура, компрессионные фитинги, переходники.
• Трубопровод.
• Система теплый пол.

Единственным недостатком является то, что в обычной схеме невозможно осуществлять контроль температуры теплоносителя, необходимо предусмотреть регулировку.

Для повышения КПД, схему дополняют следующими элементами:

• Циркуляционный насос. Применяется в случае необходимости увеличить напор. Установка предусмотрена на обратном контуре.
• Трехходовой смеситель.
• Клан для сброса жидкости.
• Насосно-смесительный узел. Применятся для: снижения температуры в системе, возврата остывшей жидкости обратно в систему.
  устанавливается за коллектором подачи воды.

Важно! Взамен запорной арматуры возможно применение смесителей (термостатических). Таким образом, подача воды осуществляется без рывков.
Схема подключения водяного теплого пола к котлу

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу.

Двухтрубная система  отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца.

Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

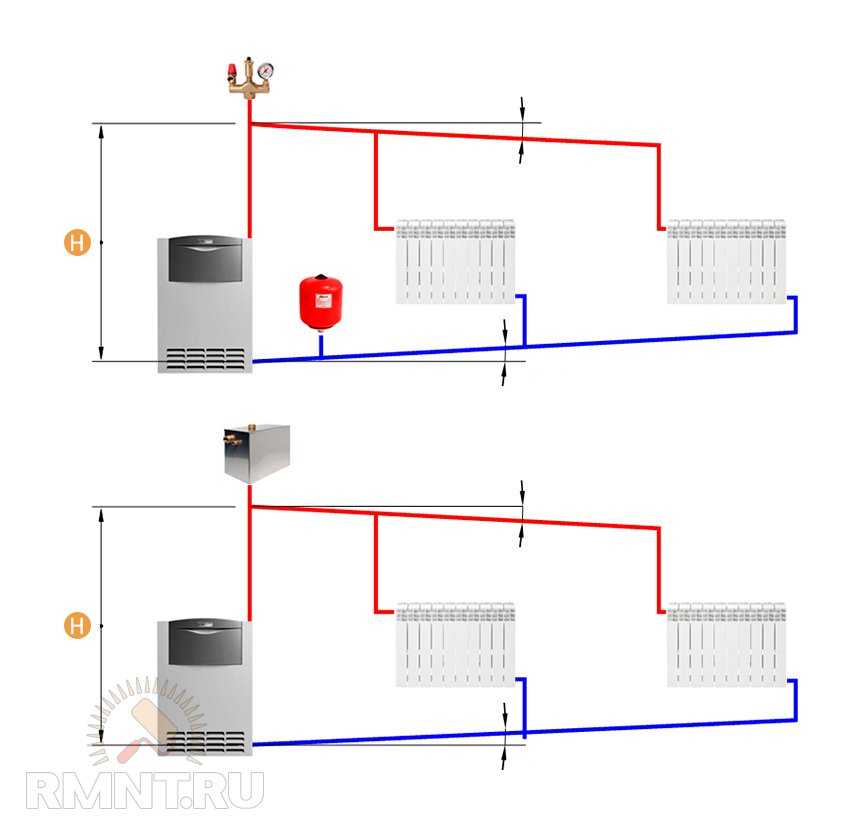

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Отопительная система двухэтажного дома: особенности конструкции

Особенностью отопительной системы для двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2 этажном доме состоит из нескольких основных устройств, среди которых можно выделить:

• сам котел;
• трубопроводы;
• радиаторы;
• фитинги;
• всевозможные датчики;
• регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, что схема отопления 2 этажного дома будет функционировать, как часы. К тому же, правильная установка поможет поддерживать комфортабельный микроклимат в помещении, снизить общие затраты на обогрев, вне зависимости от типа топлива.

Знакомьтесь: воздушно-отопительный агрегат. О нем читайте здесь.

Основные виды схем отопления

По конструкции отопление 2 этажного дома можно условно разделить на несколько видов:

• С нижней и верхней разводкой трубопроводов;
• Системы одно- или двухтрубные;

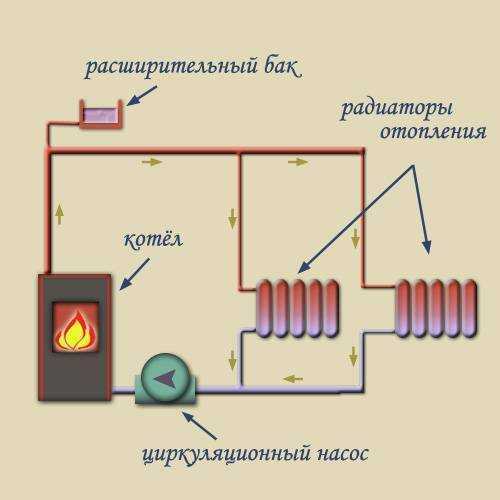

Двухтрубная система отопления дома с принудительной циркуляцией

• С горизонтальным и вертикальным расположением стояков;
• Отопление 2х этажного дома с естественной циркуляцией и принудительной;
• С тупиковым или же магистральным вариантом движения теплоносителя.

Следует отметить, что наибольшим спросом (да и по своим характеристикам она неплохая) среди потребителей пользуется схема водяного отопления частного 2 этажного дома с принудительной циркуляцией теплоносителя.

Такая схема подразумевает установку в доме:

• котла отопления;
• трубопроводов;
• коллектора;
• радиаторов отопления;
• расширительного бака.

Теплоноситель циркулирует при помощи специального насоса – это очень эффективно, позволяет достичь производительности и эффективного разноса тепла. При всем этом схема отопления 2х этажного дома данного вида может комплектоваться котлом на различном топливе, начиняя от традиционного твердого и заканчивая газом.

Также, не исключено применение источников альтернативной энергии, например, тех же тепловых насосов.

Схемы систем отопления двухэтажного дома: выбираем предпочтительную

На сегодняшний день система отопления 2х этажного дома может быть самой разнообразной: начиная от коллекторной, и заканчивая двухтрубной разводкой магистралей.

Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, а потому применяется реже, и ей предпочитают двухтрубную.

Двухтрубная система отопления для 2-этажного дома

Современная двухтрубная схема отопления 2 х этажного дома отличается своей универсальностью и практичностью. Конструкция такой системы предполагает отдельное присоединение к каждому из отопительных агрегатов двух труб – подачи и отвода теплоносителя.

От однотрубной системы двухтрубная отличается порядком присоединения радиаторов. При этом специалисты рекомендуют своими руками установить перед каждым радиатором регулировочный клапан – это позволит достичь большей эффективности.

Что же касается коллекторной системы, цена обустройства которой несколько выше, нежели у одно- или двухтрубной — она также популярна среди владельцев двухэтажных загородных домов.

Преимущество такой схемы отопления заключается в том, что монтаж трубопроводов скрытый, а потому нисколько не портится интерьер помещения. Как можно видеть на многих фото и видео в сети интернет, смотрится дом с коллекторной системой отопления интересно и стильно.

Коллекторная система отопления: особенности популярной схемы

Основным конструктивным отличием коллекторной системы отопления можно назвать тот факт, что инструкция предполагает установку котла на первом этаже и расширительного бачка на втором.

Что же касается скрытого монтажа, то трубопроводы в системе данного типа размещаются непосредственно под полом, потолком или же подоконниками.

Коллекторная система отопления

Нельзя не отметить, что эффективность работы коллекторной системы отопления достигается еще и за счет установки на каждый радиатор отдельного регулирующего крана. Это очень удобно, ведь в зависимости от потребностей, в каждом помещении можно создавать собственный комфортабельный климат.

Электрическое отопление дома

Электрическое отопление можно организовать и без установки котла, в этом случае в качестве нагревающих элементов выступают отдельные тепловые устройства и приборы. Наибольшее применение получили:

Греющий кабель резистивного и саморегулирующегося типа

Первый стоит дешевле, но необходимо учитывать, что он отдает тепло равномерно по всей длине. Из-за этого может возникнуть перегрев на отдельных участках. Кроме того, такой кабель нельзя резать, уменьшая его длину.

Саморегулирующийся таких недостатков лишен — он сам меняет температуру в зависимости от внешних условий, имеется возможность менять длину линии. Но стоит такой материал существенно дороже.

Нагревающие маты

По сути, это греющий кабель, уложенный и закрепленный на специальной подложке. Применение этого материала существенно упрощает монтаж.

Потребуется приобрести мат соответствующей площади, раскатать и подключить.

ИК нагревательная пленка

Этот вариант подойдет под большинство напольных покрытий. Главный плюс — минимальная толщина. Представляет собой карбоновые элементы, запаянные в двухстороннюю пленку. Укладывается как простые греющие маты.

Электрические конвекторы

Тепловые электроприборы для локального отопления в отдельных комнатах. Устанавливаются на пол или вешаются на стену. Отличаются высокой эффективностью, обеспечены системами защиты от перегрева, опрокидывания.

Обогрев обеспечивается за счет создания конвекционных воздушных потоков и прямого излучения тепла с наружной поверхности.

ИК-обогреватели

Мобильные устройства, не нагревающие воздух в помещении, а передающие тепло непосредственно на поверхность предметов, находящихся в зоне действия. Человек чувствует тепло под воздействием ИК-лучей, а предметы мебели, стены после нагревания сами становятся источниками теплового излучения.

Все электроприборы довольно эффективны, но следуют понимать, что их применение приводит к существенному повышению потребления электроэнергии. Поэтому они применяются в основном в качестве дополнительных отопительных устройств.

Хороший результат они показывают и в загородных домах, в которых не предусмотрено постоянное проживание. Например, на даче, которую посещают только по праздникам, вполне можно обойтись подобными устройствами.

Отопительная двухтрубная поэтажная система: особенности обустройства частного дома

Как понятно из названия, двухтрубная отопительная система двухэтажного дома являет собой подвод к батареям и прочим обогревателям от котла двух магистральных трубопроводов.

В одном трубопроводе содержится горячая вода, которая нагревает батареи, ну а во втором — холодная вода из радиаторов, которая поступает в газовый котел обратно для отопления частного дома.

Однотрубная система отопления двухэтажного дома настолько же эффективна, как и двухтрубная.

Можно привести несколько примеров, чтобы понять, насколько применение магистрали с горячей водой без обратки является эффективным:

1. Скорость нагрева и высокая эффективность теплоносителя.
2. Экономичность. При использовании двухтрубной системы отопления возможно без проблем контролировать температуру воздуха в здании, достигая необходимого уровня комфорта.
3. Возможность выбора самой оптимальной схемы устройства отопления.

Схемы устройства двухтрубной системы отопления двухэтажного дома

Схема горизонтальной двухтрубной коллекторной системы отопления.

Однотрубная отопительная система двухэтажного дома, как и двухтрубная, предусматривает установку радиаторов и трубопроводов по нескольким главным схемам.

Каждая из таких схем, естественно, имеет свои преимущества и особенности, которые рассмотреть будет не лишним:

1. Лучевая схема с распределителем. Данная схема двухтрубной отопительной системы двухэтажного дома широко распространена, и ее популярность заключается в личном монтаже отвода и подвода теплоносителя. Монтаж труб зачастую производится прямо в пол.
2. Среди достоинств данной схемы: сохранение композиции стиля интерьера, наиболее эффективный контроль отопления, регулировка подачи теплоносителя.
3. Последовательная схема с целью подачи теплового носителя имеет большую популярность у хозяев маленьких загородных двухэтажных домов благодаря низкому показателю материалоемкости.
4. Такая схема подразумевает последовательное подведение к каждой отопительной батарее труб обратной и подающей магистрали (на нее очень похожа обычная однотрубная отопительная схема двухэтажного дома).
5. Благодаря использованию последовательной схемы двухтрубного отопления уменьшается цена устройства, появляется возможность установки индивидуального теплового регулятора на каждый радиатор.

Двухтрубные отопительные системы двухэтажного частного дома: модернизация разводки

Схема отопления двухэтажного дома.

1. В силу особенностей каждого отдельного двухэтажного дома зачастую хозяева недвижимости самостоятельно дорабатывают установленное отопление.
2. Это очень практично и удобно, так как инструкция по установке не всегда стандартизирована, порой не дает возможности достичь высокой эффективности работы оборудования отопления.
3. Следует заметить, что многие видео и фото в сети интернет рассказывают о том, что самым большим спросом у собственников загородного жилья пользуется установка насоса и расширительного бака в двухтрубную систему отопления.

Схема двухтрубной системы водяного отопления с естественной циркуляцией.

Благодаря таким модернизациям можно увеличить производительность работы, эффективность, а также уменьшить затраты на нагрев теплоносителя:

1. Установка расширительного бачка. Данное устройство помещать необходимо почти в самой высокой точке дома — к примеру, на чердаке коттеджей.
2. Благодаря такому бачку теплоноситель будет циркулировать свободно в тепловой магистрали, не создавая лишнего давления;
3. Рекомендация: желательно монтировать бачок большого объема «с запасом», так как это поможет снабдить постоянную циркуляцию необходимого объема теплоносителя.
4. Монтаж насоса. Отопление для современного трех- или двухэтажного загородного дома с естественной природной циркуляцией (отопление самотоком) — довольно устаревший вариант.
5. На сегодняшний день увеличить производительность помогает установка специального насоса.

Врезка обратки в трубопровод непосредственно специального насоса дает возможность ускорить существенно нагрев до оптимальной температуры, сэкономить деньги на покупке топлива.

Теплоноситель, к тому же, циркулирует гораздо быстрее с насосом, соответственно, благодаря этому всегда в доме будет оптимальная температура, в том числе на втором этаже.

Почему стоит выбрать двухконтурный котёл

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:

Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.

Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.
