Схема отопления с принудительной циркуляцией одноэтажного дома

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Двухтрубная система обогрева

Главным отличием двухтрубной схемы отопления дома является наличие одной трубы для подачи воды и еще одной — для ее возвращения. Причем в первую поступает горячая жидкость, по второй к котлу направляется уже остывший теплоноситель.

Каждая батарея обслуживается как подающим, так и обратным стояком. Это даёт возможность регулировать количество получаемого тепла отдельными радиаторами. Если не учитывать охлаждение теплоносителя в трубах, выходит, что во все нагревательные элементы поступает жидкость с одинаковой температурой.

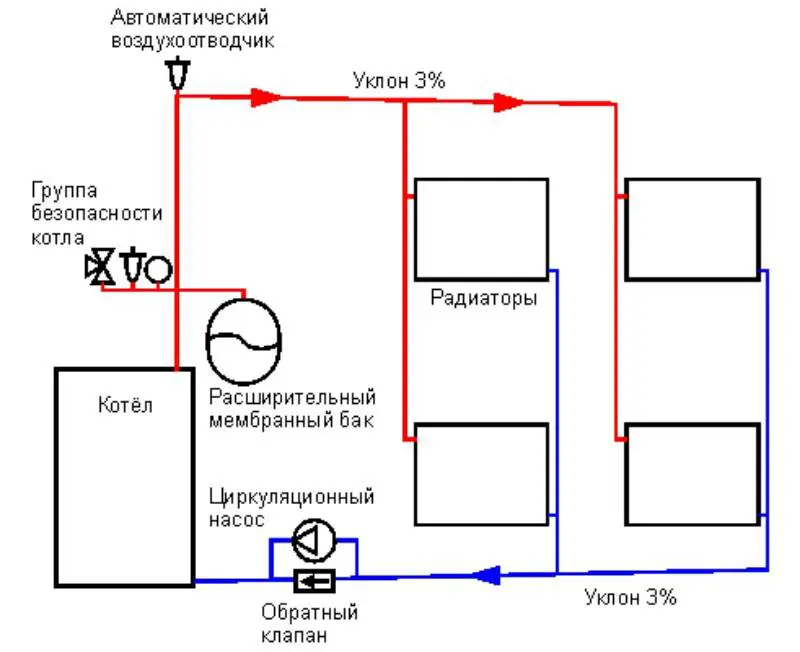

Так выглядит стандартная двухтрубная система теплоснабжения, в которой нагрев жидкого теплоносителя обеспечивает двухконтурный газовый котёл

Двухтрубная схема отопления включает:

• теплогенератор;
• батареи;
• расширительный бак;
• трубы;
• запорную арматуру и специальные приспособления для выпуска воздуха.

От котла к расширительному резервуару идет труба с горячей водой. Затем она в отопительном контуре соединяется с разводящей линией. Помимо этого, в бак врезают переливной патрубок для своевременного отвода излишков теплоносителя в канализационную систему.

Из нижней части теплообменников выходят трубы, объединенные в одну обратную магистраль. По ней остывший теплоноситель возвращается назад в котел. Обратный трубопровод прокладывают строго параллельно верхним трубам. Он должен проходить через все комнаты, где проложена линия подачи горячей воды.

Двухтрубные системы с принуждением считаются самыми эффективными для одноэтажных домов и коттеджей, но они могут обеспечить теплом и двухэтажные здания большой площади.

А такие позволяют равномерно и очень быстро прогреть комнату и поддерживать разный температурный режим в помещениях. Кроме того, двухконтурное выполнение даёт возможность организовать не только обогрев дома, но и горячее водоснабжение.

Циркуляционное давление в двухтрубной системе напрямую зависит от высоты установки нагревательных элементов

Закрытые системы теплоснабжения с принудительной циркуляцией монтируются в двух вариантах — с горизонтальной и вертикальной разводкой.

Первый способ реализуют в одноэтажных домах с длинным трубопроводом. В таких ситуациях подключение водяных радиаторов к отопительному контуру с горизонтальной разводкой — оптимальное решение.

При втором варианте разводки стояк расположен вертикально, что позволяет задействовать схему даже в многоэтажных зданиях. В подобных системах не накапливается воздух, поскольку образовавшиеся пузырьки мгновенно поднимаются в вертикальном направлении, прямо в расширительный резервуар.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

• воздухоотвода;
• предохранительного клапана;
• манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Проектирование отопления с принудительной циркуляцией

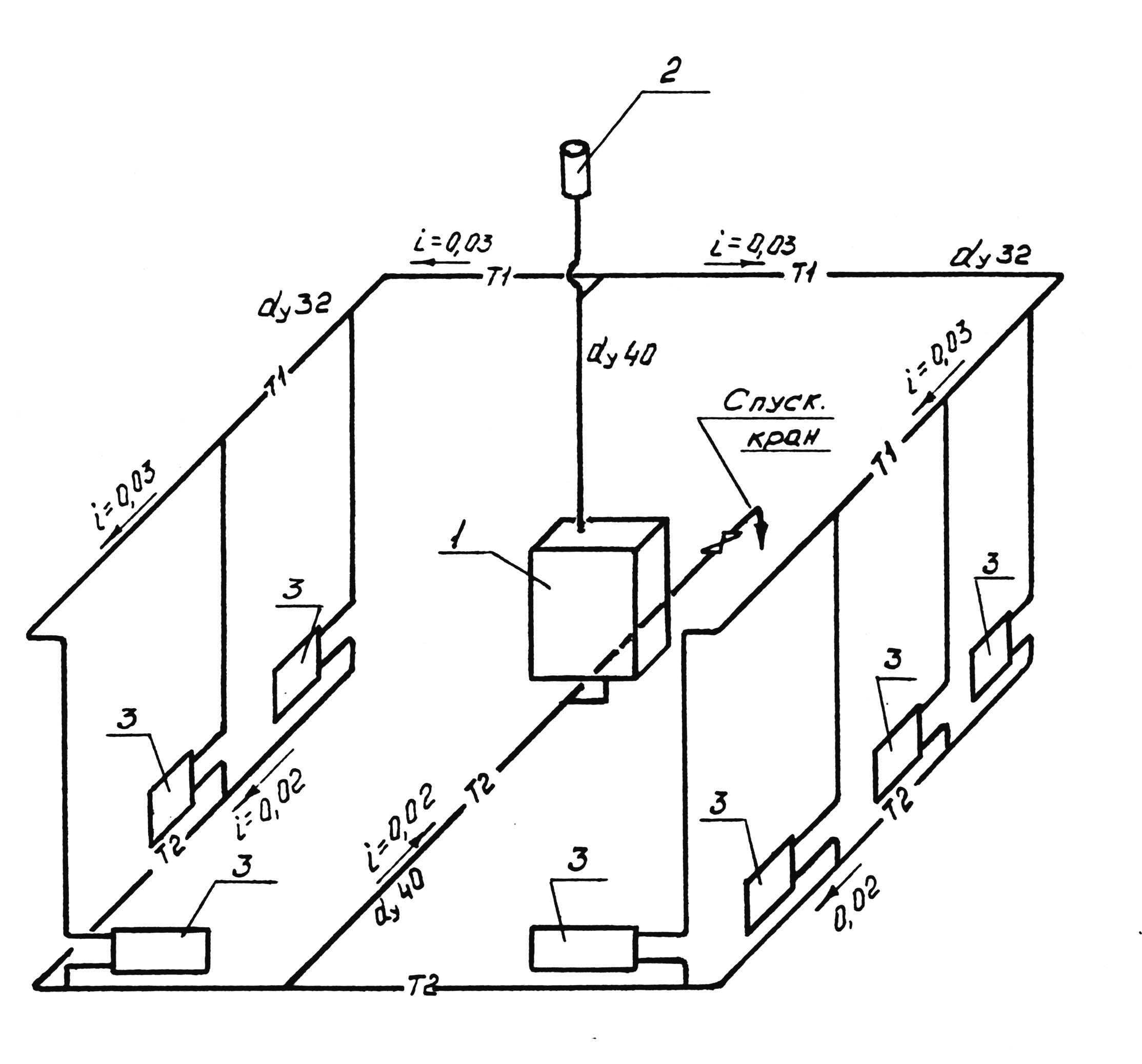

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

• Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
• При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
• Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной

Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Классификация теплоснабжающих систем

В коттеджах, домах и просто одноэтажных зданиях устанавливают автономные системы отопления или те, которые зависят от внешних источников питания. Первые будут функционировать на сжиженном газе, на дизельном и твердом топливе. Вторые требуют подключения к электрической сети или магистрального газопровода. Еще одним отличием между вариантами теплового снабжения заключается в том, что человеку требуется участвовать в работе оборудования.

Системы с управлением, которое автоматизировано, не требуют постоянного присмотра или ручных настроек. Поддержание требуемой температуры внутри дома обеспечивается работой термодатчиков и термостатами. Такие приборы помогают регулярно контролировать изменение показателей температуры, а это дает отопительной системе учесть все факторы, которые будут оказывать непосредственное влияние на температуру внутри помещения – тепло от солнца, излучения других бытовых устройств, нагревание от осветительной лампы и прочее.

В классификации систем отопления следует принимать во внимание следующие признаки:

• Тип теплоносителя – воздух, пар, вода, комбинированный.
• Вид топлива – электричество, газ, дрова, торф, пеллеты или уголь.
• Способ движения теплового носителя – естественная и принудительная циркуляция.
• Ход передвижения теплового носителя – тупиковый и попутный.
• Способ подключения котла – двухтрубная и однотрубная система.
• Схема разводки – горизонтальное или вертикальное расположение разводящей линии, верхнее или нижнее прокладывание, комбинированный метод.

В зданиях в большим количеством квартир чаще всего используют вертикальную схему разводки, а в одноэтажных домиках чаще всего горизонтальная. Комбинированный способ подачи тепла используется преимущественно в новостройках.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

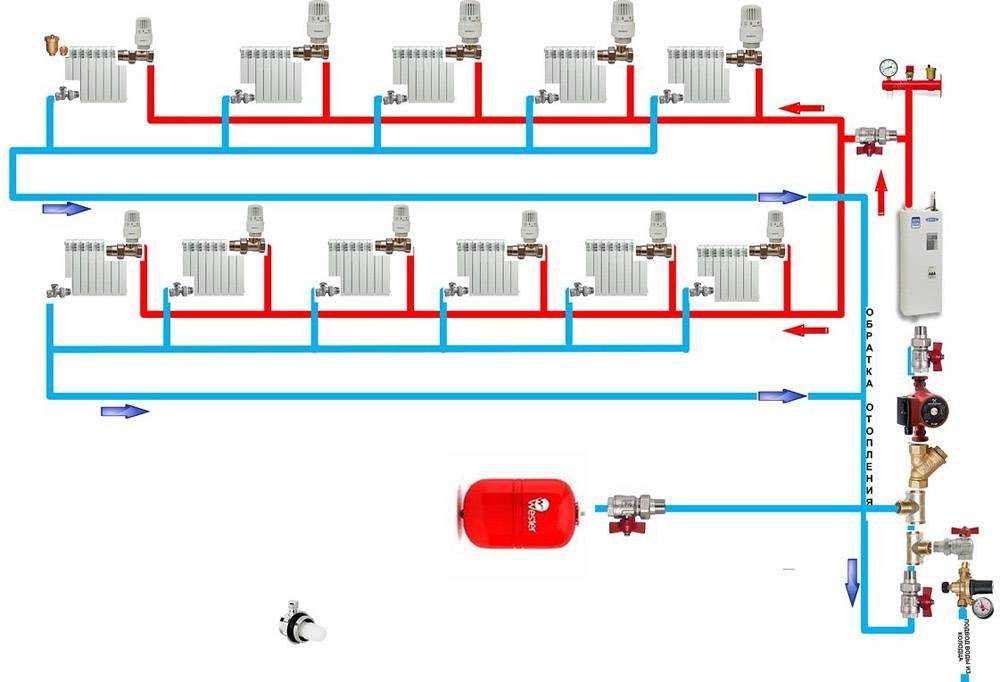

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

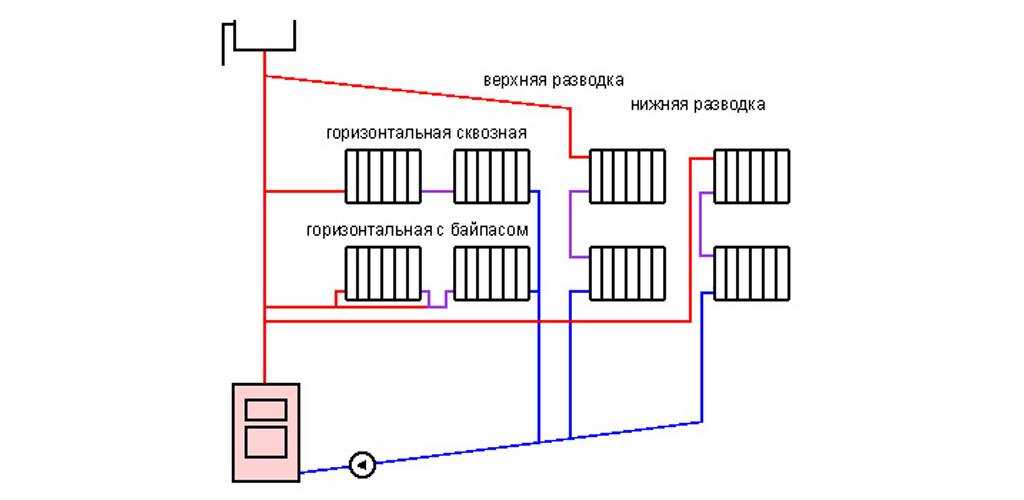

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

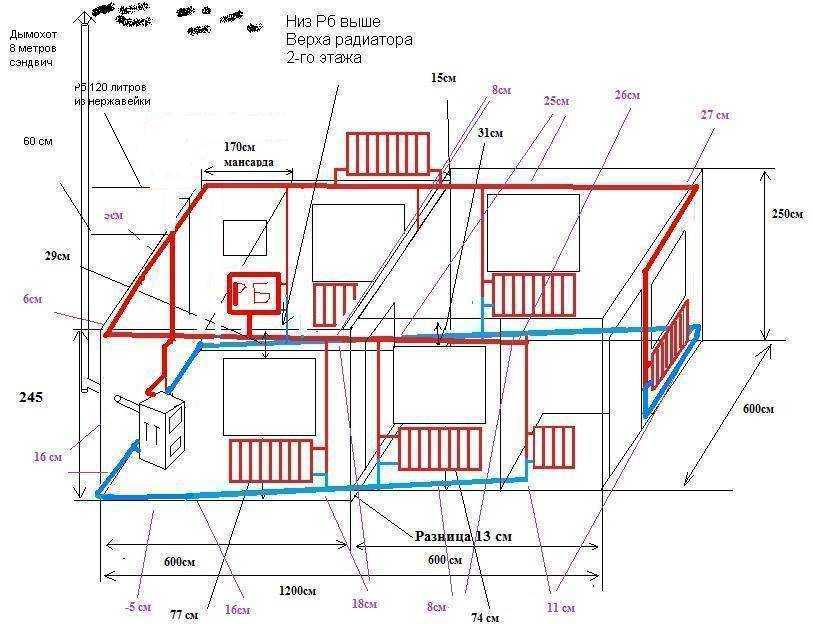

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Расчет элементов системы отопления

Чтобы произвести расчет отопительной системы, нужно изготовить план отопления двухэтажного дома

При этом важно не только выбрать тип системы и продумать разводку, но и рассчитать мощность котла

Обычно рекомендуют воспользоваться принципом, что на каждый квадратный метр отапливаемой площади нужна мощность котла в 100 Вт. Этот принцип не учитывает важные параметры самой постройки и ее теплопотери.

Лучше выполнять расчет отдельно по помещениям с учетом следующих параметров:

• назначение комнаты;
• ориентация ограждающих конструкций помещения (и их количество);
• габариты и количество оконных проемов (какие стеклопакеты);
• учитывают наличие или отсутствие дверей;
• обязательно делают расчет мощности по площади.

За основу такого расчета берется описанный выше принцип, но при этом учитываются другие поправки и коэффициенты, которые влияют на комфортность помещения и позволяют компенсировать возможные тепловые потери.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10%!о(MISSING)т общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50%!о(MISSING)т рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

объем системы отопления составляет 28 литров; размер расширительного бака для системы, заполненной водой 2,8 литра; размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне

Сделать опорную площадку

Бак на ножках можно установить на полу
