Установка расширительного бака в системе отопления подключение и монтаж

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

Плохое качество требуемых инструментов или их отсутствие.
Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
Установка расширителя в недоступном месте.
Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Обслуживание расширительного бака: проверка показаний, подкачка давления

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он по форме аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно самым простым автомобильным насосным комплектом с манометром.

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

Контроль на внешние повреждения и коррозию — 1 раз/6 мес.
Проверка показаний параметров среды в воздушном секторе — 1 раз/6 мес.

Особенности монтажа

Подготовительные мероприятия. До начала работ, котёл отключают от электросети. А также перекрывают подачу воды и сливают из системы всю жидкость.

Обычно для соединения частей системы используют полипропиленовые трубы, их сваривают специальным паяльником с дополнительной фурнитурой в виде муфт и уголков для фитинга.

Предпочтительнее всего взять «американку», её преимущество в том, что можно будет легко снять бак в случае необходимости. «Американка» состоит из двух частей: одна крепится к резьбе на расширительном баке, вторая — к первой. Затем ко второй части припаивают трубу. Для обеспечения надёжности соединения фитинга с баком, на резьбу наносят уплотнитель в виде пасты или льна, фитинг закрепляют на резьбе газовым ключом.
Монтаж труб. После удаления воды из сети, паяют и укладывают трубы, обязательно добавляя запорный кран, который позволит в будущем провести профилактические или иные работы с баком без полного слива жидкости.
Подключение резервуара. После присоединения «американки» к бачку, его помещают в заранее выбранное место так, чтобы к расширительной ёмкости всегда был открыт свободный доступ.
Прежде чем запускать систему, обязательно проверяют водяной фильтр, моют его, если необходимо выполняют замену. Меняют картридж магистрального фильтра.
Запуск. После фиксации всех элементов пробуют запустить систему, для этого её заполняют водой и включают котёл.

При монтаже следует придерживаться некоторых правил:

не ставить бачок вплотную к стенам или в труднодоступных местах;
высота крепления такая, чтобы легко можно было дотянуться до золотника или отсекающего крана;
на патрубок резервуара не должны давить трубы или арматура;
нельзя помещать подводящую трубу в проходе на полу или над головой;
если ёмкость будет находиться на чердаке, её рекомендуют обернуть утеплителем;
организуют перелив, иначе вода может залить потолок в случае поломки.

Место установки

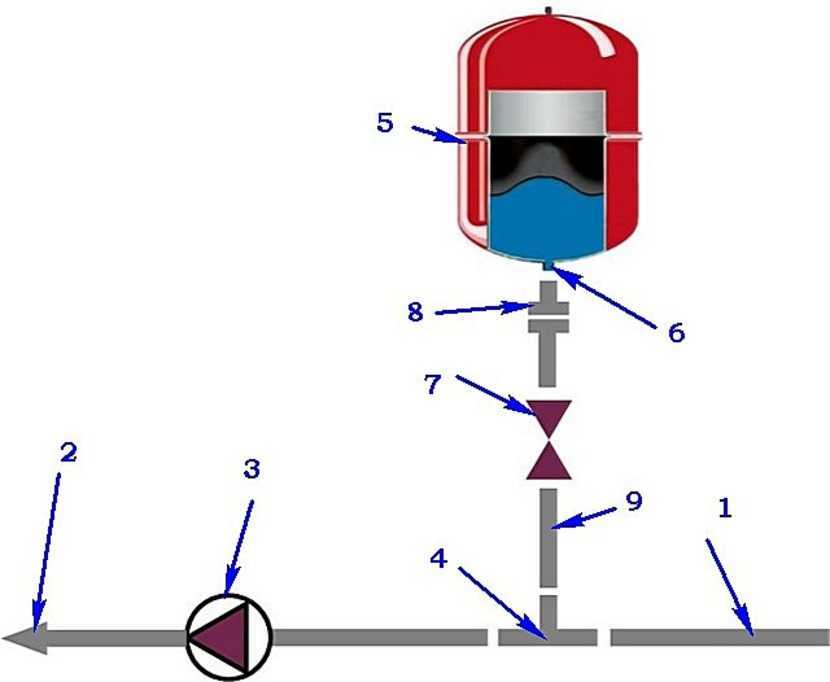

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

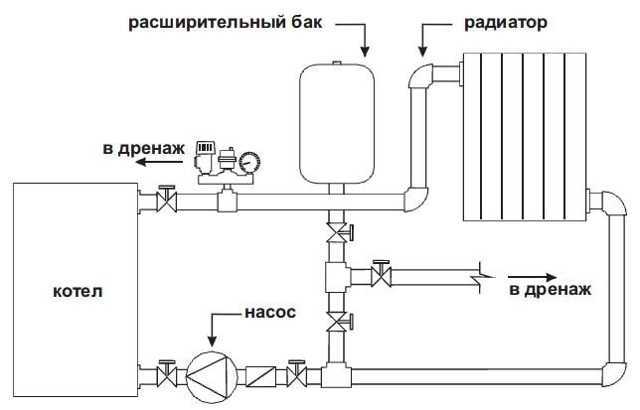

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
Быстрый пуск, остановка магистрали.
Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта. К недостаткам относятся:

К недостаткам относятся:

открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
риск промерзания теплоносителя;
длительный период нагрева системы после включения в работу;
необходимость контроля уровня носителя в баке;
невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

рулетка, карандаш;
болгарка;
сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

через которое осуществляется подпитка системы;
через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

так, чтобы вода была выше уровня патрубка;
так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

испарение;
аварийный выброс;
разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Где устанавливается расширительный бак

Выбор места для расширительного бака зависит как от вида отопительного контура, так и от функций самой ёмкости. Располагают резервуар так, чтобы он эффективно компенсировал расширение жидкости.

Возможна даже установка нескольких ёмкостей, это касается частных домов, для стабилизации работы сети.

Кроме компенсации расширения из-за повышения температуры (как в закрытых, так и в открытых отопительных контурах), расширители также дополняют штатные расширительные баки газовых котлов и принимают излишнюю жидкость в сети.

В открытых отопительных системах, где происходит непосредственный контакт теплоносителя с воздухом, бак устанавливают в самой высокой точке отопительного контура дома. При этом объём ёмкости должен составлять не менее 10% от жидкости. Чаще всего, подобные сооружения самотёчные с большим объёмом циркулирующей жидкости, поэтому удобнее разместить их на чердаке.

Если нет такой возможности, некоторые монтируют баки под потолком, недалеко от напольного газового котла. Это удобно, так как более лёгкий доступ к резервуару даёт возможность постоянно контролировать его функциональность, но такое устройство имеет и негативную сторону, так как портит интерьер комнаты.

Что касается систем закрытого типа — место расширительной ёмкости совершенно не играет роли. Чаще резервуары устанавливают в котельной, или другом помещении, где находятся остальные элементы отопления. В небольших домах, где пространство ограничено, баки монтируют прямо на кухнях, рядом с котлом.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Монтаж бачка в открытой системе отопления

Расширительный бак ставится в верхней точке, но схема установки бака допускает не только подключение его к трубопроводу после котла, но и крепление на обратной магистрали. Последний вариант позволит работать с охлажденным теплоносителем. Это значит, что будет устранена проблема кипения, не возникнут посторонние шумы. Крупный бачок устанавливают на достаточно прочном основании. Его подсоединяют с использованием стандартных фитингов к системе отопления.

Читать также: Теплоаккумулятор для котлов отопления своими руками

Такой гидроаккумулятор не герметичен, дополнительная настройка его работы не требуется. Контакт воды с окружающим воздухом активизирует коррозийные процессы, поэтому необходимо производить регулярный осмотр буферной емкости. При выявлении течей их ликвидируют, восстанавливают целостность стенок и сварных швов.

Полезные советы

Чтобы эксплуатация аппарата не вызвала проблем, рекомендуем ознакомиться со следующими советами:

Все мембранные бачки имеют ниппель, который позволяет накачивать воздух до необходимого давления. С завода устройства поступают в продажу с давлением 1,5 кгс/см². Этот же ниппель позволяет при необходимости понизить давление.

На фото — расширительный бачок для водоснабжения

В продаже можно встретить красные расширительные бачки, предназначенные для отопления, и синие – для водоснабжения. Отличие между ними заключается лишь в том, что в синих мембрана выполнена из пищевой резины.
Если часто срабатывает предохранительный клапан бачка, значит его объема недостаточно. В этом случае можно установить параллельно еще одно такое же устройство.
Если жидкость в бачке закипает, значит, теплоноситель циркулирует с низкой скоростью либо циркуляция вообще отсутствует. Соответственно, проблема кроется в циркуляционном насосе.

Вот, пожалуй, все основные моменты, которые надо знать для успешной установки и эксплуатации расширительного бака.

Расширительный бачок зачастую является необходимым элементом отопительной системы. Причем, для того чтобы он эффективно справлялся с поставленными перед ним задачами, необходимо правильно выполнить его установку, в соответствии с приведенными выше правилами.

Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.

Как вам статья?

Мне нравится1Не нравится

Видео

Предлагаем вашему вниманию видеосюжет об установке расширительного бака.

Для эффективной работы отопительной системы важно создать условия для бесперебойной циркуляции теплоносителя и обеспечить его оптимальную температуру и давление. Это возможно только при точном расчёте и правильном монтаже каждого элемента в отдельности

Правильность выбора и установки расширительного бачка влияет на экономичность и надёжность всех контуров системы отопления. Поскольку этот элемент отвечает за сохранность и однородность теплоносителя, разбираемся в конструкциях современных расширительных баков и особенностях монтажа устройств в отопительных системах всех типов.

Из школьного курса физики все мы прекрасно знаем, что любая жидкость имеет свойство расширяться при нагревании. Поскольку в качестве теплоносителей современных систем отопления выступает вода, при увеличении её температуры значительно растёт давление во всех ветках системы обогрева. Если отопительный контур представляет собой открытую систему, то она попросту потеряет часть теплоносителя. В закрытых контурах дальнейшее нагревание приведёт к аварии и разгерметизации.

Расширительные баки для систем отопления

Проблема лишнего объёма решается просто – в отопительную систему вводят полый резервуар, названный расширительным бачком. Именно он принимает излишки воды при нагревании, а затем возвращает их обратно, исключая образование воздушных пробок

Поскольку от этого элемента зависит надёжность функционирования всех контуров, важно не только правильно подобрать его конструкцию, но и установить бачок согласно всем правилам и рекомендациям

Второй, не менее важной функцией расширительной ёмкости является защита инженерных коммуникаций от гидроударов. Системы, оборудованные циркуляционными насосами, подвергаются гидравлическому удару каждый раз, когда происходит включение помпы.
Компенсировать резкие скачки давления помогает расширительный бак, являясь своего рода буферной ёмкостью

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.

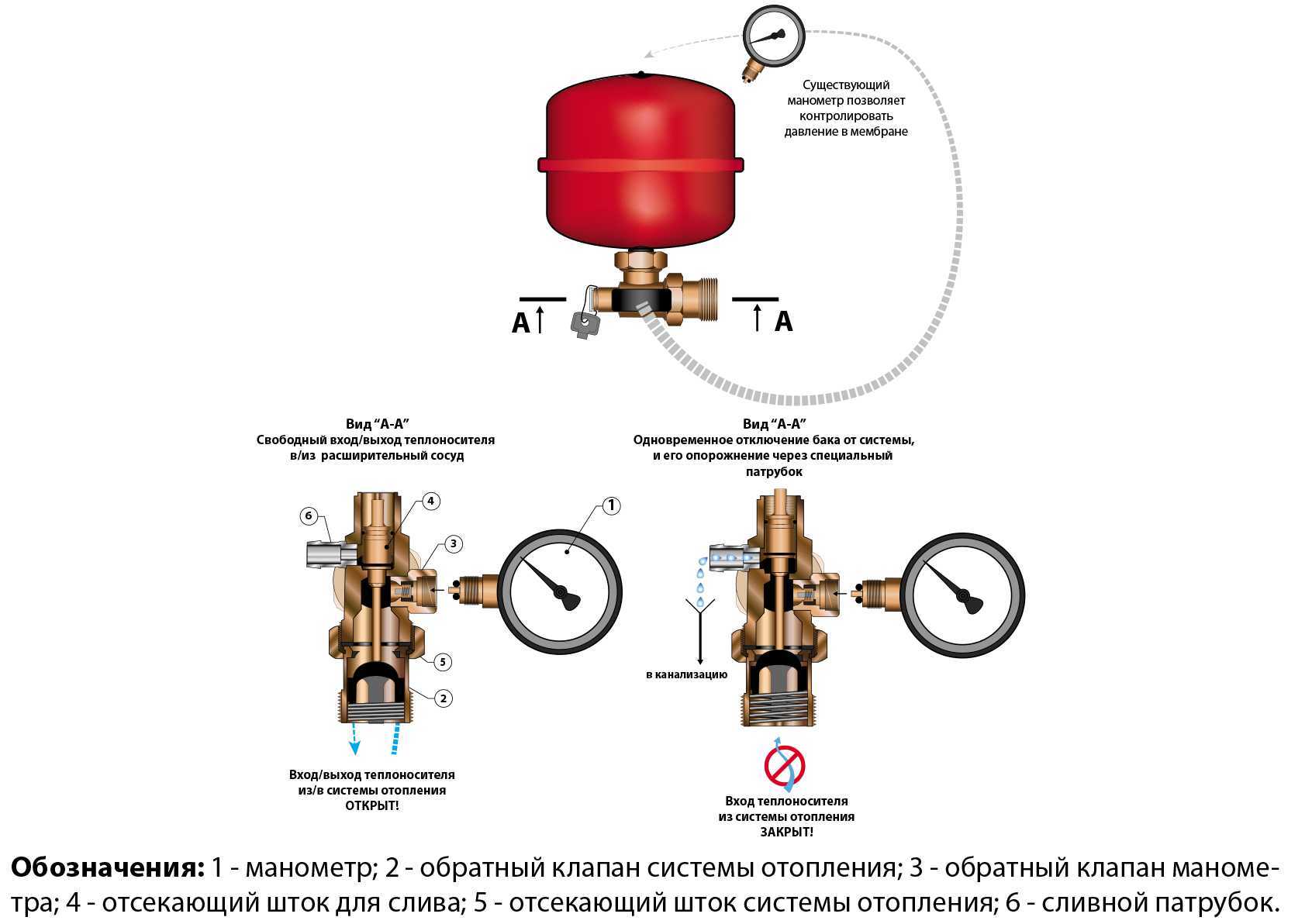

Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

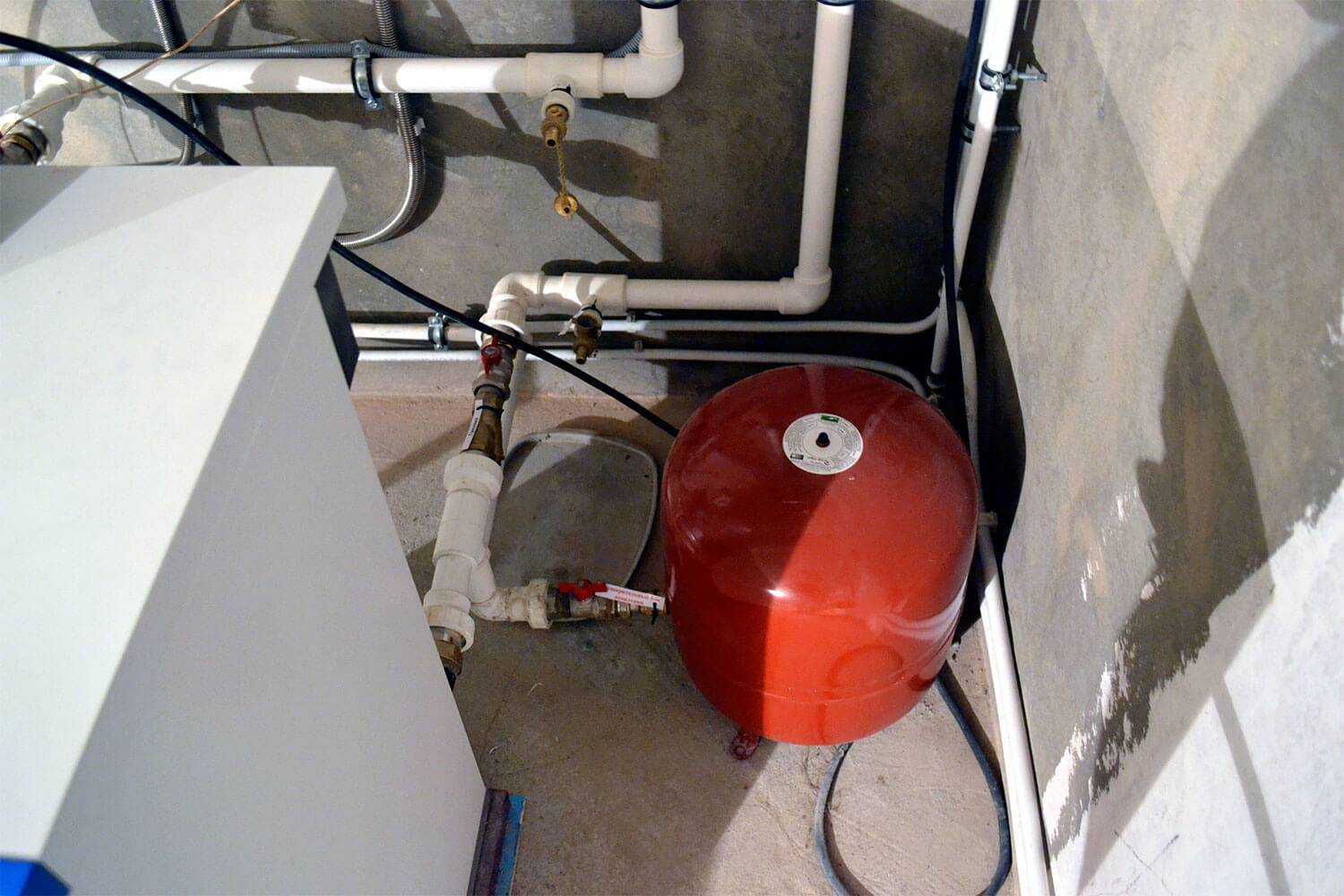

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Монтаж компенсационных ёмкостей

Установка расширительных баков проводится в соответствии с правилами монтажа и зависит от типа отопительной системы.

Открытые системы

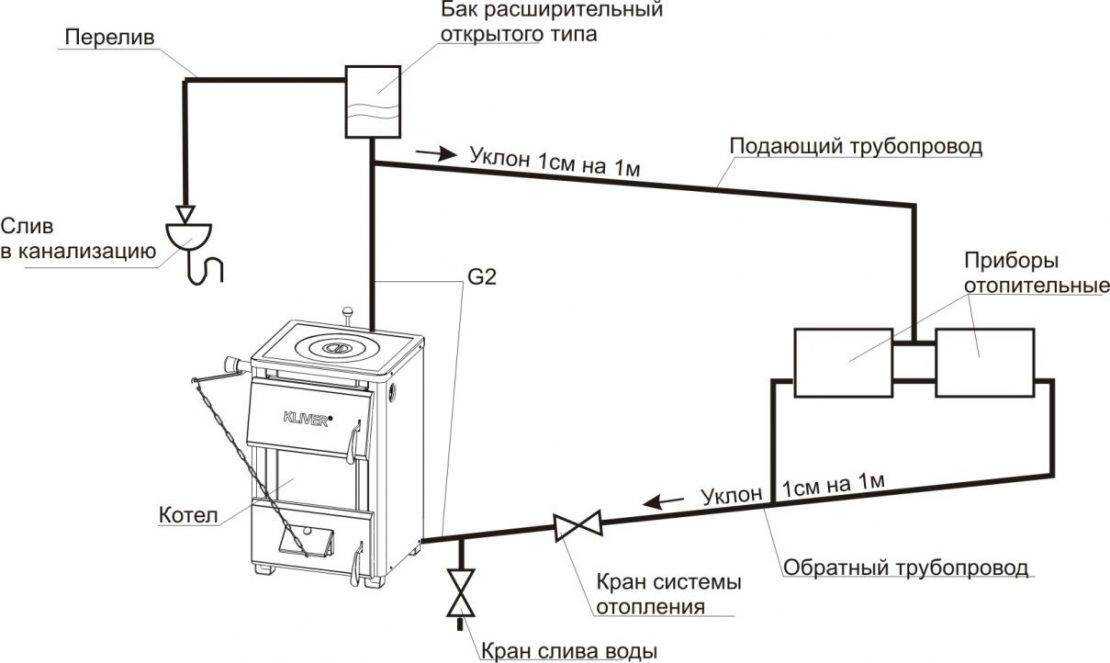

Схема установки расширительных бачков в открытых отопительных системах

Главное требование, которое предъявляется к системе обогрева открытого типа – быстрый подъем расширяющегося теплоносителя в верхнюю точку системы и возможность его движения по трубам самотёком.
При этом воздух из контура также поднимается вверх. Устанавливая расширительный бак в верхней точке системы, успешно решают оба условия.

Сама компенсационная ёмкость для этого случая представляет собой водяной бак с открытым верхом, в дно которого врезан патрубок для подключения напорной ветки отопления. Монтаж устройства выполняется как сваркой стальных труб, так и соединением полипропиленовых элементов при помощи паяльника

Важно только обеспечить необходимое проходное сечение трубопровода

Закрытая система

Место расширительной ёмкости в закрытой системе отопления

В отоплении с закрытым контуром монтаж расширительного бака требует соблюдения определённых правил:

монтаж допускается проводить только при плюсовой температуре;
подключение расширительного бачка выполняют на прямом участке магистрали перед циркуляционным насосом;
обязательна установка предохранительного клапана в параллель с компенсационной ёмкостью;
при выборе места установки необходимо обеспечить доступ к вентилю бака, предохранительному клапану и запорной арматуре;
минимальный объем расширительного бачка принимают равным 10% объёма теплоносителя.

Современные газовые котлы часто оснащаются расширительными бачками небольшого объёма (6-8 л), поэтому при необходимости подключения отопительного контура большой протяжённости устанавливают дополнительную ёмкость.

Подготовительные работы

Перед началом работ расширительный бачок надо отрегулировать. Для этого снимают пластиковую крышку с его вентиля, подключают компрессор или насос и по манометру накачивают в устройство воздух, пока давление не поднимется до 1.1 кПа. В процессе эксплуатации придётся провести дополнительную регулировку этого параметра. Давление в напорной магистрали должно быть на 0.1-0.2 кПа выше, чем в компенсационной ёмкости.

Инструкция по установке

Как и в открытых системах, подключение расширительного бачка можно выполнить сваркой металлических или полипропиленовых элементов или металлопластиковыми трубами. Следует сказать, что последний вариант является наименее предпочтительным. Сварка стальных труб, конечно, самое надёжное соединение, но, скорее всего, такой монтаж будет доверен специалисту, следовательно, описывать здесь технологию сварочных работ нет необходимости. А вот соединение полипропиленовыми трубами является достаточно надёжным и доступным для повторения своими руками. О нем и расскажем подробнее.

Котёл отключают от сети, закрывают краны подачи воды к агрегату.
Сливают жидкость из отопительной системы.
Выполняют обвязку бачка. Для этого отрезают трубу необходимой длины, к которой с одной стороны припаивают фитинг «американку». К другому её концу присоединяют фитинг «тройник».
В выбранном месте обратной магистрали врезают тройник с обвязкой.
На патрубок бачка устанавливают предохранительный клапан, а ниже — запорный кран. Такое расположение позволит слить воду для проверки давления в воздушной камере устройства. Места соединений герметизируют паклей или фум-лентой.
Подключают собранную конструкцию к системе.
Отопительную систему заполняют водой, предварительно открыв краны Маевского на радиаторах.
Систему считают заполненной жидкостью при достижении давления 1.2-1.3 кПа.

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.
