Утепление труб отопления в подвале многоквартирного дома

Устройство полов

Утепление пола чаще всего выполняют укладкой керамзита. Последовательность проведения работы следующая:

• На выровненный и очищенный от старого покрытия пол насыпают слой песка – 5-10 сантиметров.
• Укладывают гидроизоляционный материал: полиэтиленовую пленку или рубероид. Края пленки высотой 10-15 сантиметров заводят на стены и фиксируют любым доступным способом. Полосы рубероида или пленки при укладке должны заходить друг на друга на 20 см.
• На поверхность пленки насыпают слой керамзита высотой 15 сантиметров и выравнивают его по установленным по периметру маячкам.
• По керамзиту заливают цементную стяжку с предварительной укладкой армирующих элементов.

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Где требуется изоляция труб

Изоляция труб отопления, подвода горячей и холодной воды необходима, если магистрали проходят под землей, на открытом пространстве, в подвале или на чердаке многоквартирных, частных домов. Утеплитель для труб отопления на открытом воздухе позволяет справиться со многими минусами физико-химических свойств материала магистрали и недостатками монтажа системы.

Полимерные трубы отопления более устойчивы к коррозии, но и они требуют защиты от промерзания, физических повреждений, истирания и т.п. Металлические трубы, несмотря на жесткость, прочность, могут быстро заржаветь и прийти в негодность. Кроме того, металл является проводником тока, обладает хорошей теплопроводностью, что для труб отопления и ГВС является большим минусом. Изоляция позволяет устранить эти недостатки и сберечь температуру теплоносителя. Чем воспользоваться для утепления труб, каждый решает по собственным возможностям.

Материалы, снижающие теплоотдачу труб отопления, используются в строительстве повсеместно. Сегодня производители предлагают огромный ассортимент теплоизоляционных материалов, которые можно применять без специальных инструментов и умений.

А какую изоляцию системы отопления в собственном доме обеспечиваете вы? Какими материалами вы советуете воспользоваться при утеплении труб в частном доме?

Утеплить трубы водопровода в подвале означает создать комфортный микроклимат, и снизить затраты на систему отопления. Такие работы важны как для частных домов, так и для многоквартирных зданий. К процессу изоляции трубопроводов применяются определенные требования. Это касается любых систем: водопроводных, отопительных и канализационных.

В последние годы популярными стали полипропиленовые конструкции в подвалах домов. Нужно ли их утеплять? Если в процессе строительства не утеплялся ленточный фундамент, то обязательно. Если частное строение используется только летом, а зимой не отапливается, изоляция труб не позволит системе замерзнуть и выйти из строя.

Виды теплоизолирующих материалов

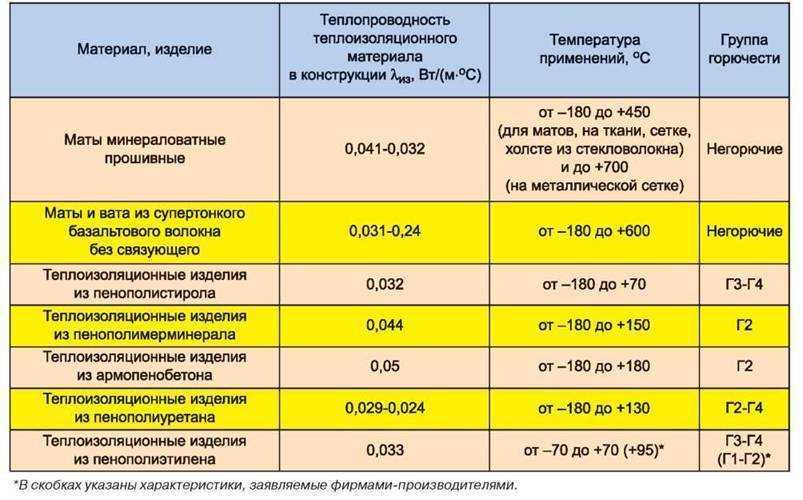

Сравнивая наиболее часто используемые виды утеплителей для труб, можно сделать выбор, отдав предпочтение такому материалу, который будет по всем параметрам отвечать конкретным условиям. Рассмотрим особенности каждого.

Пенопласт (пенополистирол)

Скорлупы соединяются по системе «шип-паз»

Особенности материала:

• Доступный и популярный материал.
• Пенополистирольный утеплитель – скорлупа для труб – используется как с дополнительной защитой, так и самостоятельно.
• Не требуется устройство лотков для укладки.
• Благодаря своим эксплуатационным качествам можно использовать внутри помещений, снаружи и при прокладке системы труб в земле.

Простота монтажа позволяет быстро утеплить трубы своими руками:

1. подобрать скорлупы необходимого диаметра;
2. надеть на трубы две половинки и защёлкнуть крепление;
3. дополнительно закрепить скотчем;
4. произвести монтаж дополнительного защитного слоя (при необходимости). Так же легко можно провести демонтаж скорлуп и использовать их повторно.

Не забывайте о смещении («перехлёсте») друг относительно друга утепляющих скорлуп не мене, чем на 200 мм.

Полиэтилен вспененный

Весьма широко применяемый вспененный утеплитель для труб, пожалуй, наиболее удобен для проведения самостоятельной работы по защите водопроводных и канализационных труб, изготовленных из разных материалов.

Российские производители предлагают для утепления теплосети в жилых и производственных помещениях «Энергофлекс» – материал, изготовленный на основе вспененного полиэтилена.

Утеплитель для труб Энергофлекс имеет такие отличительные свойства, позволяющие ему завоёвывать рынок:

• гибкость;
• эластичность;
• долговечность;
• хорошая шумо- и теплоизоляция;
• экологичность;
• доступные цены.

Трубная изоляция торговой марки Энергофлекс сумела хорошо себя зарекомендовать

Другие материалы

Производители предлагают также широкий выбор других утепляющих материалов:

1. Стекловолокно (стекловата):
   • Хороший утеплитель для пластиковых труб, обладающий низкой плотностью.
   • Требуется дополнительная изоляция от влаги.
   • Использование стеклоткани или рубероида в качестве добавочной защиты увеличивает время монтажа и денежные затраты на устройство системы труб.

1. Базальтовый утеплитель.
   • Обладает хорошими теплоизоляционными свойствами.
   • Утеплитель для труб базальтовый не требует подготовки особых лотков для укладки водопроводной системы.
   • Есть защитный поверхностный слой из фольгоизола, пергамина или рубероида.
   • Цилиндрические «кожухи» могут быть легко смонтированы самостоятельно, без привлечения специалистов.
   • Недостаток – довольно высокая стоимость.

1. Пенофол.
   • Фольгированный утеплитель, имеющий отражающую изоляцию, – довольно новый материал, используемый для защиты различных трубопроводных систем.
   • Состоит из основы – полиэтиленовой пены, имеющей разную степень плотности – и полированной фольги из алюминия.
   • Рулонный пенофол очень прост в использовании.

1. Пенополиуретан.
   • Использование этого материала – эффективный способ сокращения потерь тепловой энергии трубами любого диаметра.
   • Утепление труб происходит уже на стадии их изготовления, когда в пенополиуретановую оболочку монтируется труба.

Ассортимент утеплителей: 1 – стекловолокно; 2 – базальтовое волокно;3 – пенофол; 4 – пенополиуретан

1. Пеноизол.
   • Материал по своим характеристикам похож на пенопластовый утеплитель.
   • Особенности монтажа: укладывается в жидком виде при помощи специального оборудования.
   • Отлично герметизирует всю утеплённую конструкцию.
   • Подходящий материал для работы с трубами водоснабжения, расположенными вне зданий и сооружений.

Жидкая теплоизоляция (краска)

Краска теплоизоляционная – сверхтонкая защита, обладающая, тем не менее, прекрасными качествами:

• имеет отличные теплоизолирующие свойства;
• защищает от коррозии;
• не допускает образования конденсата;
• не теряет свойств при низких и очень высоких температурах;
• долговечна;
• проста в работе – наносится обычной кистью;
• легко покрывает труднодоступные для других материалов места;
• придаёт красивый внешний вид утепляемым конструкциям.

Единственный тонкий слой краски после застывания может заменить толстый слой минеральной ваты или пенополистирола.

Краска не только теплоизолирует, но и придает трубам аккуратный вид

Выбирайте инновационную теплокраску (жидкую изоляцию), если по каким-то причинам вам не подходит никакой другой традиционный теплоизолирующий материал.

Не стоит экономить на энергосберегающих материалах. Затратив один раз некоторые средства на сохранение тепла, впоследствии можно получить комфортные условия проживания и значительную экономию бюджета по оплате энергопотребления.

Технология утепления труб отопления

На выбор трубной теплоизоляции и способ её монтажа оказывает влияние место прокладки трубопровода.

Утепление труб отопления на улице

Наружная теплоизоляция труб – самый сложный способ утепления, поскольку на открытом воздухе в защите нуждаются не только трубы, но и сам утеплитель. Для установки на улице применяются негигроскопичные материалы, или другие, но надежно защищенные от попадания влаги пленкой, кожухом.

Кроме того, на улице целесообразно применять самый плотный и толстый утеплитель. Еще одним требованием является использование материала, устойчивого к воздействию ультрафиолета, непогоды и механических повреждений.

Утепление труб отопления в неотапливаемом помещении

Подвал, холодный чердак, котельная – особенностью таких помещение является отсутствие радиаторов отопления. Но поскольку трубы заполнены теплоносителем и расположены в среде с минимальной влажностью, здесь нет особых требований ни к теплоизоляционному материалу, ни к его толщине.

Утепление труб отопления под землей

Специфика монтажа труб отопления под землей состоит в том, что они обязательно должны быть уложены ниже уровня промерзания грунта, а это глубина полтора-два метра. Если не придерживаться этого требования, теплоноситель будет сильно охлаждаться пока пройдет через теплотрассу, расположенную в земле. Для того, чтобы снизить потери тепла, нужно позаботиться о качественном утеплении подземного трубопровода.

Мастера утверждают, что оптимальным решением в этом случае будет использование кабельной системы обогрева труб. Но ввиду высокой стоимости, пользователи отдают предпочтение усиленной теплоизоляции труб отопления.

Хорошее утепление труб отопления под землей предполагает выполнение требований:

изоляция утеплителя от влаги, которая находится в почве;

исключение возможности деформации утеплителя, т.к. в этом случае снижаются его свойства. Особенно актуально это для мягких теплоизоляционных материалов;

Согласно отзывам, оптимальное решение – теплоизоляция труб отопления с помощью .

Примечание. Пользователи рекомендуют для труб, которые уложены выше уровня промерзания грунта, использовать комбинированную систему утепления, а именно: сочетание ваты и жесткой скорлупы ППУ с защитным покрытием из стекловолокна. В идеале, еще на стадии прокладки применять заводские многослойные .

Хороший метод действий при утеплении стен подвального помещения

Исключим из этого описания детальное изучение работ подготовительного типа, но отметим те из них, которые понадобится сделать в первую очередь:

Во-первых, обработка закрываемых теплоизолятором участков стен. Её следует сделать с применением современных глубинных пропиток с добавлением антисептиков, которые предохраняют образования плесени, грибков.

Во-вторых, совершенное разравнивание стен во время работы с экструзионным вспененным полистиролом не понадобится. Однако следует заделывать трещины, сгладить значительные выступы и впадины, убрать другие большие недостатки.

В-третьих, необходимо заблаговременно приготовить в конструкции каналы для проветривания подвала. Чтобы облегчить регулировку притока чистого воздуха можно выбрать устройства с биметаллическими приводами. Они автоматично открывают/закрывают отверстия при изменении температуры, исполняют все собственные функции без электропитания, добавочных настроек.

В-четвёртых, на данной стадии нужно установить систему отвода почвенных вод. Для создания водоотвода применяют трубы, специализированные мембранной ткани.

Нужно ли укрывать трубы от холода

Теплоноситель, который поступает в радиаторы наших квартир, приходит с температурой немного ниже, чем она была в котельной. В случае, если котельная расположена на отдалённом расстоянии от дома, эта потеря тепла ощутима ещё сильнее. По статистике, четверть от общего количества тепла, которое поступает от котельной до радиатора, теряется по пути следования трубопровода. Большая часть трубопровода находится под открытым небом и не всегда утеплена. Обогрев улицы нежелателен любому потребителю. Поэтому защитить трубопровод от холода — жизненная необходимость.

Тёплая вода, которая протекает внутри, способна предохранить трубопровод от замерзания, но потери тепла при этом существенны. Утепление труб поможет сохранить температуру теплоносителя внутри трубы, потери тепла существенно уменьшатся, а сами трубы будут защищены от атмосферного влияния: перепадов температур и влажности. Процессы коррозии в утеплённых трубах будут незначительны, это приведёт к длительному использованию.

Особенно важным проведение теплоизоляционных работ будет на участках, где трубопровод проходит по улице, или в подвальных помещениях. Своевременное утепление позволит сократить финансовые расходы на обогрев квартиры или дома.

Установка в многоэтажном доме собственной котельной данную проблему не решит, потому что трубопровод размещается в подвальном помещении, где присутствует холодный воздух, и потеря тепла неизбежна.

Применение качественных теплоизоляционных материалов позволит потребителю получить комфортную температуру воздуха в квартире независимо от того, какие радиаторы он имеет: чугунные, алюминиевые или биметаллические.

Итак, цель утепления отопительного трубопровода заключается в следующем:

• повысить температуру в помещении потребителя;
• сэкономить денежные средства на покупку этого теплоносителя;
• исключить промерзание трубы и, как следствие, ремонтные работы;
• защитить трубы от неблагоприятного воздействия окружающей среды.

Монтаж скорлупы из базальта или пенополистирола

Утеплитель для водопроводных труб из базальта или пенополистирола монтируется по следующей технологии:

• половинки скорлуп соответствующего внутреннего диаметра надевают на трубу, при этом необходимо смещение для нахлеста в 10-20 см относительно друг друга;
• предварительное закрепление может выполняться скотчем;
• в местах отводов труб используются специально подобранные или же нарезанные из прямых участков скорлупы сегменты;
• для теплоизоляции уличных участков в качестве защитного материала может использоваться рубероид или фольгизол;
• окончательное закрепление на трубе производится методом стягивания;
• при необходимости демонтажа, его осуществляют в обратной последовательности.

Микроклимат подпольного помещения

Комнатный термометр Для того, чтобы эксплуатация построенного здания (жилого дома, сарая, амбара и т.д.) была успешна на протяжении продолжительного времени, необходимо обеспечить определенный микроклимат внутри подвального помещения (подпола), устраиваемого под таким строением.

Микроклимат внутри любого помещения зависят от совокупности ряда параметров воздушной среды в этом помещении, как-то: температура и влажность, а также кратность воздухообмена, осуществляемого системой вентиляции.

Температура

Подпол в деревянном доме может быть холодным и теплым, что определяется характером эксплуатации дома.

Если это дачный дом, который используется периодически, то подпол делается не большим и холодным, без прокладки в нем инженерных сетей и установки оборудования. Утепление в этом случае, делается лишь на перекрытии пола, чтобы холодный воздух из подпола не поступал в помещения первого этажа.

В домах постоянного проживания, подпол делается теплым, для чего выполняется утепление фундамента, цоколя, пола подполья и перекрытия пола первого этажа.

Влажность и воздухообмен

Влажность в подполье и воздухообмен – два взаимосвязанных параметра.

При холодном варианте – связи между воздухом внутри жилых помещений и воздухом подполья нет. Вентиляция подпольного помещения осуществляется через вентиляционные отверстия, предусматриваемые в фундаменте (цоколе) здания.

Когда подпол теплый – воздух циркулирует между помещениями жилого дома и подвальным помещением. Вентиляция осуществляется через отверстия, предусмотренные в полу первого этажа.

Для снижения тепловых потерь выполняется утепление фундамента и прочих элементов подполья.

3 Виды покрывающих слоев

Разработано несколько принципиально отличающихся один от другого типов утеплителя. Они наносятся разными способами и имеют различные технические характеристики. Используются следующие виды утеплителей:

• рулонные;
• листовые маты;
• жесткие сегменты;
• напыляемые жидкие.

На наклонных трубах рулонные материалы укладывают спиральным методом. На горизонтальных участках их монтируют продольно со стыками и закрепляют проволокой или специальными хомутами. Фольгированный слой кладется наружу, обеспечивая защиту от атмосферной влаги. От выпадающих осадков рулонную изоляцию защищают дополнительными оцинкованными кожухами, устанавливаемыми поверх утеплителя.

К распространенным листовым материалам относят пенополистирол и пенопласт. Эти материалы эффективны с точки зрения сохранения тепла, но их монтаж представляет определенные трудности в части обеспечения герметичной оболочки. Располагаются листы продольно, крепятся вязальной проволокой, бандажами или скобами. Для предохранения от влаги поверх них делают защитные кожухи из нержавеющей оцинковки.

Слой материала бывает мягким и твердым. В зависимости от этого выпускают жесткие оболочки из пенополистирола, пенополиуретана, пенопласта и мягкие кожухи в виде полимерного слоя. Кожухи имеют преимущества в том, что обеспечивают полную герметичность, держат форму, монтируются с малыми затратами труда.

Жидкие утеплители бывают окрашивающими и напыляющими. Первый вид наносится кистью или валиком, создавая герметичный слой. Для этой цели обычно применяется термокраска. Напыление оболочки делается специальным оборудованием, толщина наращивается постепенно и равномерно. Часто используется пеноизол, который закрывает все мелкие щели. Недостатком жидких оболочек является их дороговизна.

Необходимые характеристики утеплителя.

Но прежде, чем ответит на этот вопрос, ознакомимся с эксплуатационными и техническими характеристиками материала, которыми должен обладать утеплитель:

• он должен обладать низкой теплопроводностью и высокими свойствами теплосбережения;
• он должен быть устойчив к воздействиям среды, окружающей его;
• водопоглощение выбранного утеплителя должно быть максимально минимальным, чтобы исключить увеличение теплопроводности;
• он не должен терять свои физические свойства при воздействии высоких температур;
• он должен быть удобен в монтаже (здесь выбор утеплителя индивидуален и зависит от места расположения самой трубы);
• ну, и, конечно же, цена, этот фактор далеко не последний для многих, поэтому, выбирая наивысшее качество, будьте готовы отдать за него немалые деньги, а если же таковых нет, то постарайтесь грамотно соотнести цену и предлагаемое при этом качество.

Утепление трубопровода в зданиях

Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.

Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.

Видео

Для системы, расположенной в полу, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Они отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

Это мягкие и гибкие трубки, оснащенные продольным разрезом. Они легко одеваются и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.

Теплозащита на улице

Изоляция трубопроводов отопления на улице требует особого подхода. Прежде всего, при такой работе следует просчитывать возможное влияние влаги. На улице это идущий снег или дожди. Также укладывая теплоизоляцию на улице, необходимо предусмотреть гидрозащитный слой.

Видео

Общепринятые варианты теплозащиты теплоподводящей сети на улице такие:

• Минеральная вата.
• Обмотка, которую составляют шелковые нити.
• Рубероид.
• Намотка из стойкой к коррозийным процессам проволоки.

Варианты защиты на улице обязаны отвечать таким требованиям:

Незначительная теплопроводимость.
Устойчивость к влиянию влаги

В защите не должна скапливаться влага, это особенно важно для магистрали, проходящей в земле.
Стойкость к влиянию агрессивной среды. Он не должен разрушаться от влияния низкой температуры и ветра.
Длительное время использования.
Простая прокладка.

Правила утепления

Правила изоляции трубопроводов отопления довольно многочисленные, вот некоторые важные моменты из них:

1. Прежде всего, необходимо изучить правила и нормы СНИП.
2. Приобретать изоляционные материалы следует у официальных поставщиков. Они изготавливают продукцию, соблюдая все правила и требования стандартов.
3. Выполнять теплозащиту трубопроводов нужно с целью концентрации тепловой энергии в области радиаторов. Если проигнорировать правила утепления трубопровода центрального отопления, то тепло будет направленно на стены и оконные проемы.
4. Дизайнеры, которые занимаются обустройством помещений, могут облагородить вид теплоизоляции. Но, для выполнения такой работы также нужно соблюдать свои правила. Например, выполняя зашивку гипсокартонном, нельзя забывать об отверстиях для доступа к фитингам.
5. Некоторые утеплители для трубопровода отопления нужно просто распиливать. А вот некоторым понадобится дополнительный материал для защиты.

Видео

Требования к выбору теплоизоляции отопления

Во время поиска теплоизоляции для тепловой сети, размещенной на открытом воздухе, помимо выше сказанных нюансов необходимо руководствоваться следующими требованиями:

1. Показатель теплопроводимости материала.
2. Способности противостоять окружающей среде.
3. Спектр температур для работы.
4. Длительность периода использования.
5. Простота монтажа материала.

Видео: теплоизоляция труб на открытом воздухе

Теплоизоляция в подвале

Завершив строительство дома, его хозяин должен узнать, чем можно утеплить трубы для обогревательной сети.

Видео: термоизоляция в подвале

Как выбрать утепляющий материал для труб

Ввиду особенностей отечественного климата качественная термоизоляция необходима не только для централизованных отопительных магистралей, но и для индивидуальных сетей. Существует ряд факторов, от которых зависит выбор того или иного утепляющего материала, вот они:

• эксплуатационные условия системы;
• диаметр самого трубопровода;
• температура нагрева рабочей жидкости.

Ключевым фактором в данном случае можно считать именно диаметр, поскольку от этого во многом зависит тип используемого утеплителя. Так, современные изготовители предлагают полуцилиндрические, цилиндрические и рулонные теплоизоляторы.

Теплоизоляция для труб

Обратите внимание! Что касается жестких цилиндров и полуцилиндров, то те применяются в магистралях незначительного диаметра. Подобного рода материал оснащается пазами, упрощающими процедуру монтажа. Помимо того, для изоляции применяются сегменты, выполненные из пластика или минеральной ваты

В общих чертах жесткий утеплитель хорош тем, что не только устойчив к повышенной температуре или низкому показателю поглощения влаги, но и тем, что обладает перманентной четко геометрической формой, благодаря чему обеспечивается качественная защита от повреждений механического характера

Помимо того, для изоляции применяются сегменты, выполненные из пластика или минеральной ваты. В общих чертах жесткий утеплитель хорош тем, что не только устойчив к повышенной температуре или низкому показателю поглощения влаги, но и тем, что обладает перманентной четко геометрической формой, благодаря чему обеспечивается качественная защита от повреждений механического характера.

Для того чтобы выяснить, какой из утеплителей приобретать, следует ознакомиться с ключевыми материалами и сферами их использования.

Какая толщина утепления необходима?

Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.

Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.

Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.

Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.

Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке

А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.

Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?

Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.

Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.

Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.

Утеплители из минеральной ваты, диаметр утепляемой трубы	Коэффициент уплотнения Kc.
Маты минеральной ваты прошивные	1.2
Маты термоизоляционные «ТЕХМАТ»	1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду	3
̶ то же, при средней плотности 50-60 кг/м³	1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³	2
̶ то же, при средней плотности 50-60 кг/м³	1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 25	1.6
→ М-15	2.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм	4,0
̶ для труб с Ду от 50 мм и выше	3,6
→ М-15, М-17	2.6
→ М-25:
̶ для труб с Ду до 100 мм	1,8
̶ для труб с Ду от 100 до 250 мм	1,6
̶ для труб с Ду более 250 мм	1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 50	1.5
→ 75	1.2
→ 100	1.1
→ 125	1.05
Плиты из стеклянного штапельного волокна марки:
→ П-30	1.1
→ П-15, П-17 и П-20	1.2

Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.

Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала

Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

Как рассчитать толщину утеплителя

Толщина теплоизоляции труб отопления рассчитывается в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003

Ниже приведен расчет для надземной прокладки трубопроводов отопления – именно в этом случае важно не ошибиться с толщиной теплоизоляции, чтобы трубы не перемерзли в морозы. При подземной прокладке даже при заглублении трубопровода на 500 мм земля послужит дополнительным утеплителем и небольшая ошибка с его толщиной особой роли не играет

В большинстве климатических зон достаточно толщины ППУ или ППС скорлуп толщиной 50 мм.

Расчет ведется с некоторыми приближениями – не учитывается теплопередача самой трубы отопления, но этим параметром можно пренебречь. Пренебрегают и наружным изоляционным слоем – оцинковкой, рубероидом, стеклохолстом, так как он слишком тонкий, чтобы реально влиять на параметры теплоизоляции. Расчеты приводятся для однослойной теплоизоляции трубы отопления.

Таблица 1. Среднегодовые температуры теплоносителя в водяных тепловых сетях, °С

Вид трубопровода	Расчетные температуры теплоносителя, °С
Подача	65	90	110
Обратка	50	50	50

Таблица 2. Нормы плотности теплового потока для трубопроводов на открытом воздухе и

длительности работы менее 5000 ч. в год

Условный проход трубопровода, мм	Температура теплоносителя, °С
20	50	100
Плотность теплового потока, Вт/м
15	4	10	18
20	5	11	21
25	5	12	23
40	6	14	26
50	7	16	29

Рассчитывают ln B, определяют значение коэффициента В по онлайн-калькулятору, подставляют значение В в следующую формулу.
где

• δиз — толщина изоляционной конструкции;
• dизн— наружный диаметр трубопровода отопления с теплоизоляцией;
• dстн— наружный диаметр изолируемой трубы.

Рассчитывают толщину изоляционного слоя:

Толщину трубы для утепления труб отопления в частном доме можно рассчитать на онлайн-калькуляторе. В СП 61.13330.2012 приведены способы расчета и справочная информация для других условий прокладки труб, Но в сложных случаях необходимо обратиться к специалистам.

Заключение

В заключении скажем, что никогда не нужно забывать про теплоизоляцию трубопровода холодной и горячей воды, систем канализации и отопления, поскольку эти жизненно необходимые составляющие могут в один прекрасный момент дать сбой и создать массу проблем. Грамотный подход к этому вопросу позволит существенно снизить нагрузку системы, уменьшить вероятность возникновения аварий в инженерных коммуникациях и их повышенный износ. Своевременное выполнение теплоизоляционных работ может гарантировать каждому человеку спокойствие и уверенность в завтрашнем дне.

Интересное, а главное познавательное видео про сравнение двух утеплителей для труб:
