Какую систему отопления выбрать для частного дома однотрубную или двухтрубную

Особенность системы двухтрубного отопления жилища

Схема монтажа двухтрубной системы отопления.

Наличие в доме такой отопительной сети всегда означает качественный и комфортный способ обогрева вашего жилища. Схема двухтрубной системы подразумевает вмонтирование двух труб в каждый радиатор. В одной из них перемещается горячая вода. Она подключается параллельно ко всем отопительным приборам. Обратно в систему с помощью другой трубы протекает вода, которая уже успела остыть.

Перед радиаторами устанавливаются специальные краны. С помощью них можно отключить от теплоподачи любой элемент обогрева. Температура радиатора с горячей водой при двухтрубной системе будет достаточно низкой. Но уровень издержек при этом все равно будет ниже, чем в случае использования однотрубной сети обогрева. На практике принято выделять тупиковые и прямоточные двухтрубные элементы.

Схема монтажа любой подобной системы отопления предполагает наличие следующих материалов:

• средство обогрева воды (котел);
• предохранительный клапан;
• реактивы для очистки;
• бачок расширительный;
• насос для циркуляции воды;
• радиаторы;
• манометр для определения давления;
• дополнительная фурнитура;
• механизм для отвода воздуха;
• трубы.

Для установки системы вам потребуются такие инструменты:

• молоток;
• дрель;
• сварочный аппарат;
• разводной и газовый ключ;
• рулетка;
• шуруповерт;
• уровень и отвес.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

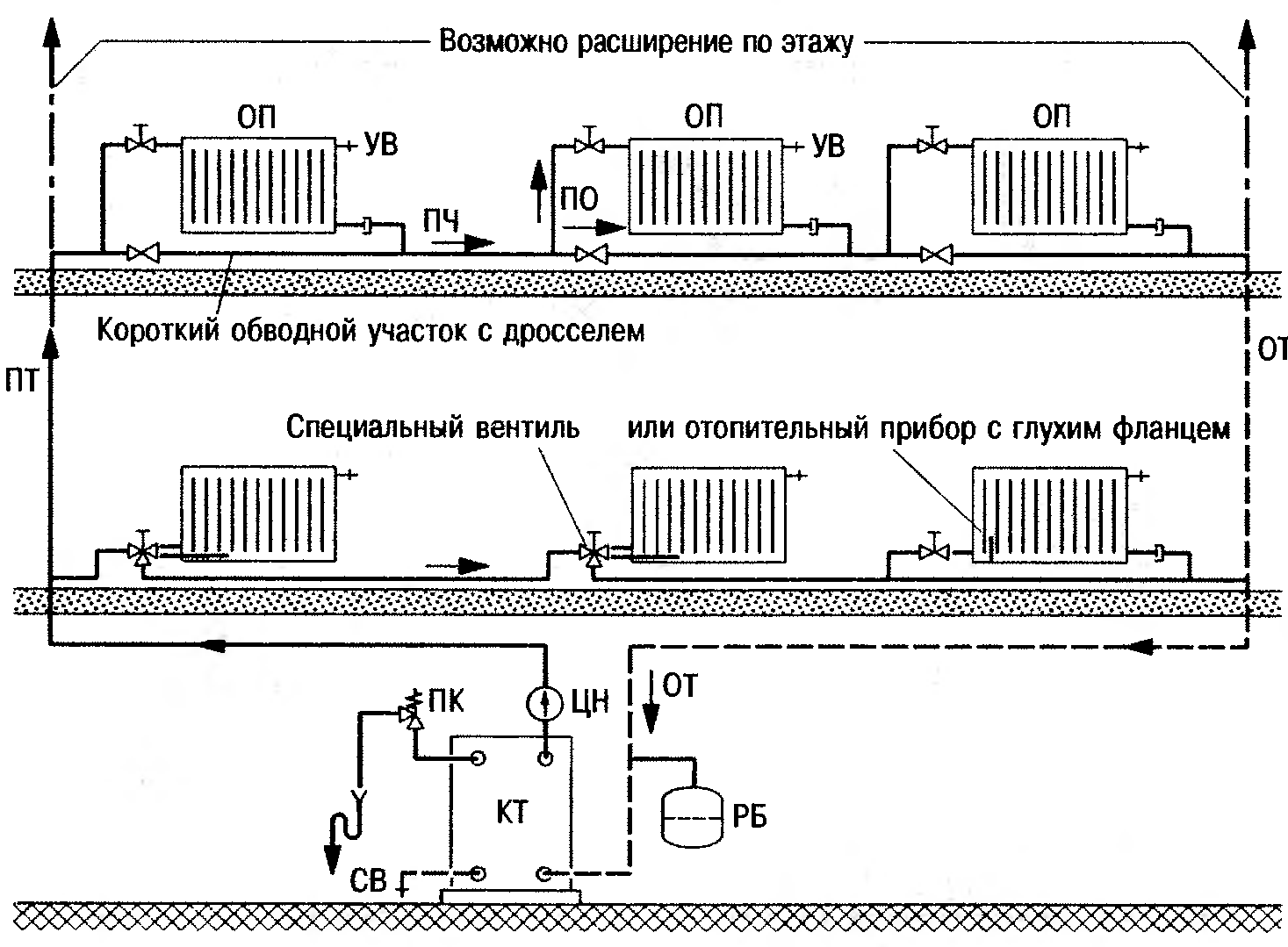

Схема однотрубной системы отопления.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

• термостатическими клапанами;
• радиаторными регуляторами;
• балансировочными вентилями;
• шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Одноконтурная схема отопления

Однотрубная система является самым простым вариантом соединения радиаторов и котла. Она используется для отопления небольших и средних помещений.

Имеет важное преимущество — даёт возможность организовать работу независимо от электрического циркуляционного насоса. В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Как она работает?

В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Принцип работы

В однотрубной схеме одна и та же труба выполняет функцию подачи горячей воды и возврата холодной. Магистральная труба соединяет последовательно все радиаторы. При этом в каждом из них вода теряет часть тепла. Поэтому в однотрубной схеме отопления есть более горячие радиаторы — вначале, и более прохладные — в конце контура.

Внимание! Самыми тёплыми будут комнаты, расположенные сразу после котла. Прохладными будут помещения, расположенные перед входом в котёл. Это необходимо учитывать при строительстве дома

Это необходимо учитывать при строительстве дома.

При такой схеме отопления первыми от котла должны быть большие помещения — кухни-столовые, залы. А последними — небольшие спальные комнаты.

Обустройство

Однотрубная разводка идеальная для организации движения теплоносителя самотёком. При правильном расположении отопительных устройств вода внутри труб будет двигаться самостоятельно, без помощи циркуляционного насоса. Для этого необходимо организовать значительный перепад высоты между котлом и раздающим коллектором.

Котёл нагрева теплоносителя располагают как можно ниже — на первом этаже помещения или в подвале.

Коллектор, через который раздаётся нагретая вода, располагают как можно выше — под потолком верхнего этажа или на чердаке. Из котла в коллектор вода поднимается в процессе нагрева.

При нагреве она расширяется, становится легче и потому — поднимается вверх. Затем из раздающего коллектора поступает в трубу подачи, далее — в радиаторы и возвращается в отопительный котёл.

Справка! В отоплении большого дома однотрубная схема может делиться на несколько последовательных разводок. При этом все они будут начинаться от раздающего коллектора и заканчиваться перед котлом.

Кроме котла, раздающего коллектора и радиаторов, в схему обязательно встраивают расширительный бачок. Коэффициент расширения воды зависит от величины нагрева, при различном нагреве вода расширяется по-разному. При этом некоторое количество теплоносителя вытесняется из системы. Для сбора и хранения вытесненной воды в систему устанавливают бак.

Главная движущая сила теплоносителя — температурный подъём воды. Чем выше температура теплоносителя, тем больше скорость движения воды по трубам. Также на скорость самотёка влияет диаметр труб, наличие углов и изгибов в них, вид и количество запорных устройств. В такой системе устанавливают только шаровые краны. Обычные вентили даже в открытом положении создают преграду движению воды.

Вертикальная и горизонтальная разводка: отличия

Чаще однотрубную схему собирают на уровне одного этажа — в горизонтальной плоскости.

Трубы прокладывают вдоль пола, соединяя радиаторы в соседних комнатах, расположенные на одном этаже. Такая разводка получила название горизонтальной.

Реже схему собирают в многоэтажном доме вертикально. При этом трубы соединяют комнаты, расположенные друг над другом. Такая схема отопления получила название вертикальной. В чём разница между двумя разводками, и какая из них лучше для частного дома?

• Требует подключения специфических батарей — удлинённых в высоту. Большая часть радиаторов на рынке предназначена для включения в горизонтальную систему — они удлинены в ширину. При неправильном подключении радиаторов эффективность их работы снижается.
• Узкие батареи для вертикальной разводки хорошо отапливают небольшие по площади помещения. И хуже — большие комнаты.
• Отличается небольшой вероятностью завоздушивания труб, образования воздушных пробок — воздух удаляется через вертикальный стояк.

Внимание! Вертикальная разводка оптимальная для большого количества этажей при небольших площадях комнат

• Предоставляет большой выбор радиаторов.
• Работает эффективнее вертикальной, что обусловлено физикой передвижения теплоносителя по трубам.

Горизонтальная разводка используется при обустройстве отопления на одном этаже. В доме из нескольких этажей вода между этажами передаётся по вертикальному стояку. Таким образом, для двух- или трёхэтажного коттеджа оптимальной будет комбинированная система с элементами вертикальной и горизонтальной разводки.

Тупиковая и попутная разводка

Для двухтрубной конфигурации можно проектировать тупиковую и попутную схему.

Тупиковая схема движения теплоносителя

Попутная схема движения или петля Тихельмана

Попутная конфигурация подразумевает перемещение воды по обратному и подающему контуру в одном направлении. В обозначенной схеме циркуляционные кольца характеризуются равной длиной, и до всех радиаторов доходит одинаковое количество тепла. Попутная разводка на практике в основном используется в крупных производственных помещениях. Равномерный прогрев приборов – ключевое достоинство конструкции. Низкая распространенность схемы в жилых помещениях обусловлена следующими недостатками:

• большой расход строительного материала и сложный монтаж по сравнению с тупиковой конструкцией;
• необходимость применения труб большого диаметра.

Для жилых зданий чаще используют тупиковую разводку, при которой вода перемещается по подающему контуру в противоположном направлении относительно потока обратной магистрали.

Для конструкции характерна разная протяженность циркуляционных колец. Получить одинаковое гидравлическое сопротивление помогает деление протяженной магистрали на несколько отдельных контуров. Балансировка тупиковой разводки осуществляется путем установки ручных или автоматических вентилей, постепенного уменьшения сечения труб от котла к радиатору. Для реализации схемы требуется небольшое количество строительных материалов.

Тупиковое движение теплоносителя подходит для простой и многоуровневой отопительной системы.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Какими они бывают

Вертикальные и горизонтальные

В сущности, все понятно из названия. Подающая и обратная трубы расположены параллельно перекрытиям или вертикально; радиаторы все так же врезаются между ними.

Однако же то, что мы видим в большинстве современных многоквартирных домов — два розлива в подвале и соединяющие их стояки, которые разрываются отопительными приборами — это двухтрубная горизонтальная система отопления.

А вот если те же радиаторы врезать не в разрыв стояка, а между подающей и обратной ниткой (стояки при нижнем розливе соединяются перемычкой на верхнем этаже или на чердаке попарно) — то прямо-таки волшебным образом у нас получится двухтрубная вертикальная система отопления.

Тупиковые и попутные

Если теплоноситель из подающего трубопровода, пройдя радиатор, продолжает по обратке движение в том же направлении — это попутная двухтрубная система. Если после приборов отопления направление меняется — тупиковая.

Тут выбор схемы определяется, прежде всего, наличием дверных проемов, которые трудно обойти трубами: если они есть — проще вернуть воду от радиаторов той же дорогой, которой она поступала в них.

С верхним и нижним розливом

В одноэтажном доме двухтрубная и однотрубная системы отопления в равной степени могут быть разведены и под полом, и по чердаку. В многоэтажном, как уже говорилось, чаще всего применяется двухтрубная с нижней разводкой обеих труб. Стояки, соединенные наверху попарно — перемычки между ними.

С точки зрения удобства обслуживания и безопасности в плане возможных затоплений квартир такая система, безусловно, удобнее. Однако если вынести подающий трубопровод на чердак — мы получим большой пряник: удобство запуска.

Инструкция по запуску сброшенной системы с нижним розливом выглядит так:

• Медленно открываем задвижку на обратном трубопроводе и ждем, пока система заполнится водой. Медленно — чтобы избежать гидроударов и отрыва радиаторов.
• Открываем задвижку на подаче.
• В следующие несколько дней имеем большое и светлое чувство с постоячным стравливанием воздуха из перемычек в квартирах. Пока в стояках стоят воздушные пробки — циркуляции нет.

В случае же верхнего розлива мы проделываем первые две операции, затем поднимаемся на чердак к расширительному бачку и открываем воздушник на нем. Или даже открываем выведенный в подвал с чердака сбросник. И — о чудо! — батареи становятся горячими.

С естественной и принудительной циркуляцией

В общем случае для циркуляции в многоквартирном доме используется либо перепад давлений между нитками теплотрассы, либо работа одного или нескольких циркуляционных насосов.

Двухтрубная система отопления с естественной циркуляцией в случае дома с одним-тремя этажами возможна, но требует выполнения двух условий:

• Верхний розлив. Подача вынесена на чердак.
• Подающий и обратный трубопроводы имеют ДУ не меньше 32 мм. Больше — лучше.

Первое требование связано с тем, что при верхнем розливе мы получаем готовый разгонный коллектор: нагретая котлом вода с меньшей плотностью устремляется вверх и оттуда самотеком опускается через радиаторы или конвектора, отдавая им тепло.

Второе — с гидравлическим сопротивлением трубопровода. Стенки создают определенное сопротивление току воды, и оно тем больше, чем меньше диаметр трубы. А перепад, приводящий воду в движение, при естественной циркуляции совсем мал.

Достоинства и недостатки двухтрубных систем отопления

Двухтрубное отопление отличается своей универсальностью. Оно одинаково хорошо работает как в небольших постройках, так и в многоэтажных зданиях, в том числе и в высотных жилых домах. Давайте рассмотрим основные плюсы двухтрубных систем:

При использовании двухтрубного отопления даже самые отдаленные батареи в доме смогут обеспечивать теплом на приемлемом уровне.

Повышенная длина одной линии (контура) – это актуально при обогреве вытянутых в длину зданий, например, больничных или гостиничных корпусов;
Равномерная подача тепла в помещения – в отличие от однотрубных систем, тепло будет даже в самых дальних от котла помещениях;
Двухтрубное отопление позволяет без труда организовать раздельную регулировку температуры в отдельных комнатах и помещениях – для этого на каждую батарею ставятся терморегулирующие головки;
Возможность демонтажа батарей и конвекторов без остановки всей отопительной системы – немаловажное преимущество, проявляющееся в крупных зданиях;
Двухтрубное отопление как нельзя лучше подходит для обогрева зданий большой площади – для более равномерного распределения тепла применяются определенные схемы разводки труб и подключения отопительных приборов.

К сожалению, не обошлось без определенных минусов:

• Большие затраты на приобретение оборудование – по сравнению с однотрубными системами отопления, двухтрубные требуют увеличенного количества труб;
• Сложность в монтаже – сказывается увеличение количества узлов и необходимость оптимального распределения теплоносителя по обогреваемым помещениям.

Тем не менее плюсы полностью перекрывают вышеуказанные минусы.

Устройство двухтрубных отопительных систем

Конструктивной особенностью двухтрубной разводки отопления является наличие подающей и обратной магистрали. Теплоноситель нагревается в котле, а затем транспортируется и распределяется по одной из трубопроводных веток по регистрам и приборам. Другая отводит и возвращает обратно в тепловой генератор охлажденную жидкость.

Вода в такую систему может подаваться прямо из водопровода. Для нее необходим расширительный бачок. Он бывает с циркуляцией воды либо простой. В состав последнего входят емкость и 2 трубы: одна из них – стояк, подающий воду, другая – для слива лишней жидкости.

Двухтрубные отопительные системы одноэтажного дома (или многоэтажного) могут функционировать с использованием насоса для обеспечения принудительной циркуляции.

Схема отопления с принудительной циркуляцией рабочей жидкости предполагает установку специального насоса в непосредственной близости от котла

На практике выделяют тупиковые и элементы с попутным потоком (прямоточные). При первом способе движение нагретой воды противоположно направлению остывшей. При втором – направления движения возвратного и прямого теплоносителя совпадают.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Принцип работы двухтрубной системы. Преимущества и недостатки

Данная схема предполагает подъём теплоносителя вверх по стояку с последующей его подводкой к каждому отопительному прибору. А потом по ветке обратки он транспортируется в котёл. То есть каждая батарея обслуживается двумя трубами. Отсюда и название такой системы – двухтрубная.

В двухтрубной системе каждый радиатор подключается двумя трубами

Из её преимуществ стоит выделить:

• возможность организации равномерного нагрева каждого радиатора. Независимо от этажа, в каждую батарею теплоноситель подводится с одинаковой температурой. Установка термостата позволяет задавать такой температурный режим обогрева, какой лучше всего соответствует текущим погодным условиям;
• нет необходимости использования мощного насоса. В двухтрубной обвязке значительные потери давления отсутствуют. Вода способна циркулировать самотёком благодаря силе гравитации. При слабом напоре можно обойтись более дешёвой маломощной насосной установкой;
• выполнять ремонт одного отдельно взятого нагревательного прибора допускается без отключения всей отопительной системы.

Дополнительным бонусом двухтрубной обвязки является возможность использования как попутного, так и тупикового движения горячей воды.

В попутной схеме вода в подаче и обратке протекает в одном направлении. Циркуляция теплоносителя в тупиковой схеме происходит в противоположных направлениях. В первом случае, если используются радиаторы одинаковой мощности, формируется идеальная гидравлическая балансировка. Таким образом, необходимость в использовании батарейных клапанов предварительной настройки отсутствует.

Если приборы отопления характеризуются различной мощностью, исполнитель будет вынужден высчитывать уровень теплопотерь каждого, выполнять расчёты и увязывать радиаторы с помощью термостатических клапанов. Без наличия соответствующих знаний самостоятельно сделать это очень сложно.

Для двухтрубной системы понадобится намного больше труб и комплектующих, поэтому реализация такой схемы более затратна, чем однотрубной

Недостатки двухтрубной системы носят, преимущественно, экономический характер. Как было сказано выше, на её сборку потребуется в 2 раза больше труб. И не забывайте о необходимости их соединения. То есть в комплект поставки должно входить большое количество фасонных деталей, вентилей, и крепёжных элементов. А ещё больше увеличивает стоимость монтажа двухтрубной системы.

Ещё в совсем недалёком прошлом, когда двухтрубная обвязка создавалась на основе стальных труб с использованием сварки, конечная сумма поучалась запредельной. Но появление металлопластика и разработка технологии горячей пайки привели к тому, что прокладка двухтрубной отопительной магистрали стала доступной кошельку нашего среднестатистического соотечественника.

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.
