Монтаж тупиковой двухтрубной системы отопления

Факторы целесообразности выбора

Современные отопительные системы представлены как на отечественном, так и на мировом рынке строительной индустрии в широком разнообразии. Однако, каждое из предложенных конструктивных решений целесообразно применять в некоторых конкретных случаях. Если рассматривать конкретно систему петли Тихельмана, ее установка является рациональным решением, если:

• у вас большой дом, организация отопления в котором предполагает монтаж большого количества батарей;
• существует возможность прокладки труб исключительно по периметру комнат;
• вы готовы потратить на организацию отопления в доме относительно большое количество финансов.

Выше подан традиционный минимальный перечень условий, в соответствии с которыми выбор в пользу «попутки» является рациональным и обоснованным. Таким образом, если работа циркулярного насоса определяется влиянием балансировки, а необходимости в прокладке трехтрубной системы с большими петлями отсутствует, именно попутная схема оптимальным образом будет функционировать в вашем доме.

Разные решения тупиковых отопительных систем

Существует два варианта тупиковой схемы отопления: вертикальная и горизонтальная. Горизонтальное решение с нижней разводкой – это классика, а вертикальная трубная разводка применяется для двух- или трех этажного дома. Если дом имеет два этажа, то при небольшом общем количестве радиаторов разводка отопления будет выглядеть как, как показано на рисунке ниже:
Вертикальная разводка для тупиковой схемы

Обе ветки начинаются сразу от котла: одна запитывает первый этаж, вторая – верхние радиаторы, образуя вертикальный стояк с переходом на горизонтальную трубу подачи. Такая схема работает устойчиво, если радиаторов в каждой ветке будет не больше десяти, а при правильно рассчитанных и подобранных диаметрах труб и количестве секций в радиаторах балансировать теплоотдачу нет нужды – достаточно в каждой ветке (нижней и верхней) установить вентили автоматическими регуляторами давления для балансировки.

Если тупиковая система отопления будет применяться в трехэтажном доме, то нужно будет просто добавить еще одну ветку подачи и обратки – для третьего этажа. То есть, все ветки трубной разводки будут включены параллельно относительно котла. Но при большом количестве радиаторов отопления, или при существовании сложной архитектуры помещений рекомендуется реализовать тупиковую вертикальную систему отопления:
Вертикальная и горизонтальная тупиковая схема

Реализуется такая отопительная схема просто: прокладываются два горизонтальных трубопровода отопления, и к ним в нужных точках подключаются вертикальные трубы стояков, которые поднимаются на верхние этажи. На схеме показано, что радиаторы стоят ровно друг над другом, но на практике между ними можно допускать небольшое смещение, если смотреть в разрезе относительно этажей. Если радиаторы друг относительно друга будут разведены по вертикали на большое расстояние, то придется к каждому из них прокладывать дополнительные трубы. В один стояк должно врезаться не более двух радиаторов, но, если их потребуется больше, то нужно будет делать балансировку каждой дополнительной горизонтальной ветки, идущей к радиатору.

Схема вертикального тупикового отопления, показанная на этом рисунке, работоспособна только для системы с принудительной циркуляцией, так как подача идет снизу. Для реализации такой же схемы, но с естественным передвижением теплоносителя, нужно будет переделывать подачу жидкости по верхней схеме разводки, что приемлемо не для каждого малоэтажного дома.

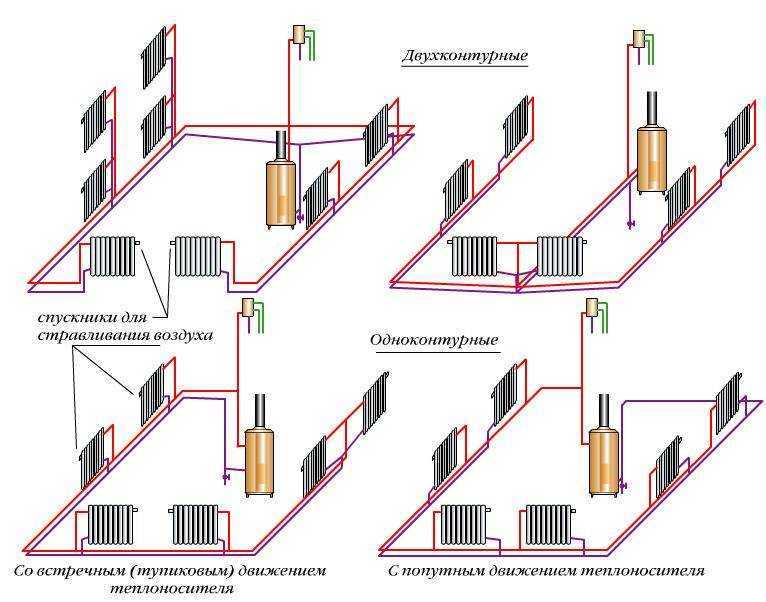

Варианты схем отопления по тупиковой схеме

Преимущества и недостатки по сравнению с системами попутного типа

При крупном опте (от 1000 шт.) готовы предложить лучшие условия на наши радиаторы →

Тупиковая система считается менее прогрессивной, по сравнению с системой с попутным движением теплоносителя. В то же время она пользуется большей популярностью благодаря своей простоте.

Система с попутным движением теплоносителя превосходит тупиковую в гидравлическом плане. В ней движение теплоносителя по подающей и обратной магистрали осуществляется в одном направлении. Поэтому в обеих магистралях вода преодолевает одинаковое расстояние. За счет этого обеспечивается оптимальная сбалансированность системы отопления. При условии использования в системе одинаковых по мощности и типоразмеру радиаторов расчет будет максимально простым, а сама система не требует для балансировки монтажа радиаторных клапанов, которые приходится использовать в тупиковой системе. Однако в попутных системах необходимо учитывать наличие так называемых «точек равного давления» в двух контурах. Если подключить радиатор к магистрали в такой точке, то вода в него не пойдет. В тупиковых системах такой проблемы не существует.

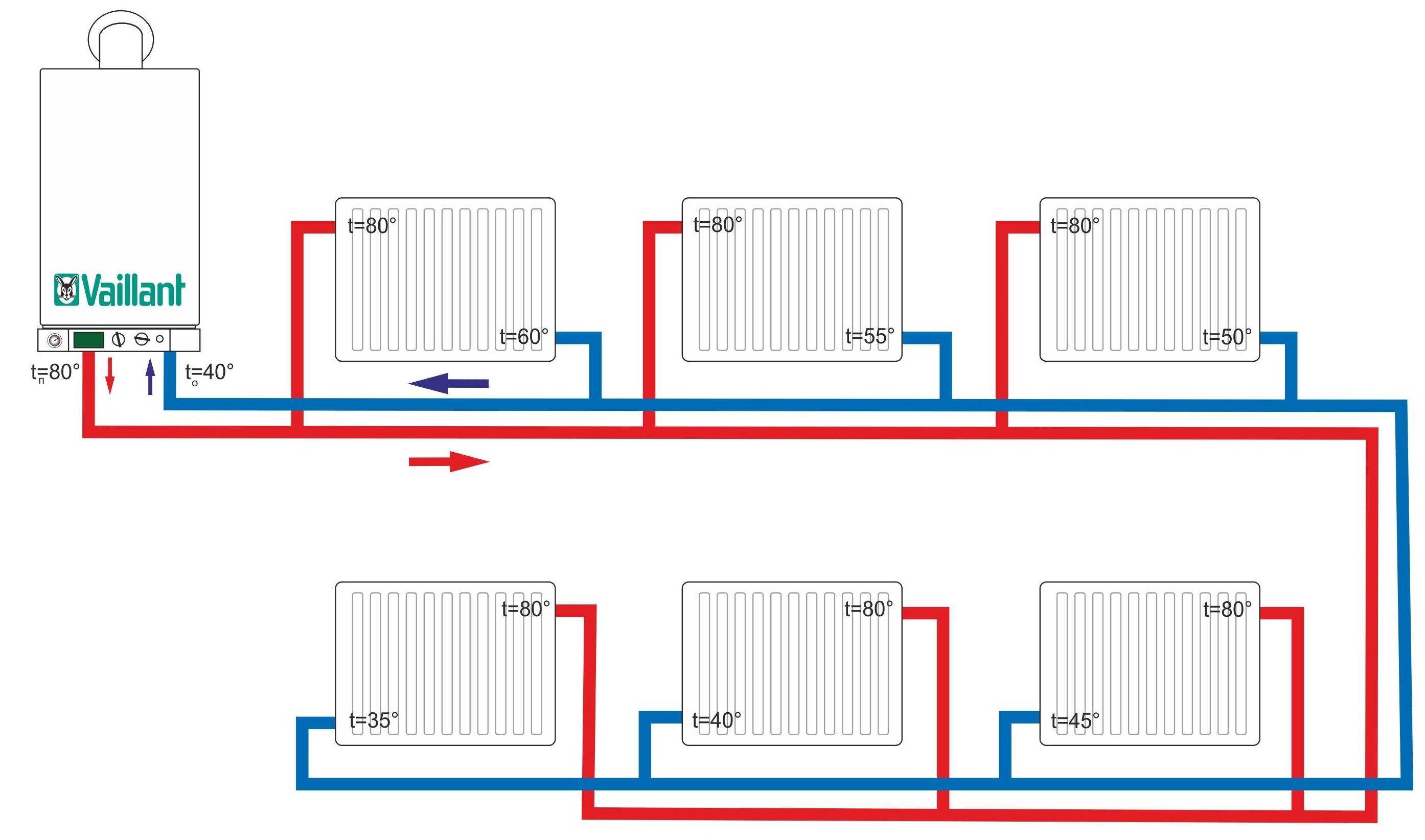

Еще один недостаток встречной схемы заключается в том, что последний радиатор в ней является тупиковым. В нем напор теплоносителя будет меньше, что сказывается на тепловой эффективности. Потери приходится компенсировать добавлением дополнительных секций либо же установкой на каждый радиатор регуляторов.

Главным плюсом системы отопления с тупиковым движением теплоносителя является ее простота. Параллельные участки трубопровода, а также фасонные части имеют один диаметр. Благодаря этому упрощается и удешевляется монтаж системы. Кроме того, для тупиковой системы характерна меньшая протяженность трубопроводов, что также дает ощутимую экономию при монтаже.

Учитывая существующие преимущества и недостатки, а также их соотношение, тупиковые системы заслужили широкую популярность. Особенно активно они применяются для отопления сравнительно небольших частных домов, где не требуется монтаж сложной разветвленной системы.

Виды системы отопления тупикового типа

Тупиковая система отопления – один из подвидов двухтрубной – делится на два вида:

• горизонтальная;
• вертикальная.

В системе вертикального типа все отопительные приборы присоединяются к вертикально расположенному стояку.

В результате возникает неравномерная интенсивность циркуляции воды – чем дальше от магистрали находится радиатор, тем меньше тепловой энергии ему достается. В итоге не удается поддерживать в разных помещениях одинаковую температуру.

Гораздо практичнее с данной точки зрения горизонтальная система. В этом случае каждый прибор присоединяется к двум магистралям – прямой и обратной. Тупиковая система горизонтального типа и конструктивно проще, она менее материалоемка, чем горизонтальная.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

• возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
• отапливание больших по площади объектов по сравнению с однотрубной системой;
• обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

• необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
• трудоемкие монтажные работы;
• более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Разновидности двухтрубных систем для отопления

Есть несколько критериев, по которым можно классифицировать такие отопительные конструкции.

Открытые и закрытые

Закрытые системы предполагают использование расширительного бачка с мембраной. Они могут работать при повышенном давлении. Вместо обычной воды в закрытых системах можно использовать теплоносители на основе этиленгликоля, которые не замерзают при низких температурах (до 40 °C ниже нуля). Автомобилисты знают такие жидкости под названием «антифризы».

1. Котел отопления; 2. Группа безопасности; 3. Клапан сброса избыточного давления; 4. Радиатор; 5. Труба обратки; 6. Расширительный бак; 7. Вентиль; 8. Сливной клапан; 9. Циркуляционный насос; 10. Манометр; 11. Подпиточный клапан.

Открытая система характерна тем, что расширительный бачок необходимо устанавливать строго в самой верхней точке устройства. В нем нужно предусмотреть патрубок для воздуха и отводной трубопровод, по которому сливается лишняя вода из системы. Также через него можно брать теплую воду для хозяйственных нужд. Однако такое применение бачка требует наличия автоматической подпитки конструкции и исключает возможность использования добавок и присадок.

1. Котел отопления; 2. Циркуляционный насос; 3. Приборы отопления; 4. Дифференциальный клапан; 5. Запорные задвижки; 6. Расширительный бак.

Горизонтальные и вертикальные

Эти виды отличаются расположением главного трубопровода. Он служит для соединения всех элементов конструкции. Как горизонтальная, так и вертикальная системы имеют собственные достоинства и недостатки. Однако обе они демонстрируют хорошую теплоотдачу и гидравлическую устойчивость.

Двухтрубная горизонтальная конструкция отопления встречается в одноэтажных зданиях, а вертикальная — в многоэтажках. Она более сложная и, соответственно, более дорогая. Здесь применяются вертикальные стояки, к которым подключаются элементы отопления на каждом этаже. Преимуществом вертикальных систем является то, что в них, как правило, не возникают воздушные пробки, поскольку воздух выходит по трубам вверх к расширительному бачку.

Системы с принудительной и естественной циркуляцией

Такие виды различаются тем, что, во-первых, присутствует электрический насос, который заставляет перемещаться теплоноситель, а во-вторых, циркуляция происходит сама по себе, подчиняясь физическим законам. Минус конструкций с насосом в том, что они зависят от наличия электроэнергии. Для небольших помещений особого смысла в принудительных системах нет, разве что нагреваться дом будет быстрее. При больших же площадях такие конструкции будут оправданными.

Чтобы правильно выбрать тип циркуляции, необходимо учитывать, какой тип разводки труб используется: верхний или нижний.

Система с верхней разводкой предполагает прокладку магистрального трубопровода под потолком здания. Это обеспечивает высокое давление теплоносителя, благодаря чему он хорошо проходит через радиаторы, а значит, использование насоса будет излишним. Такие устройства выглядят эстетичнее, трубы вверху можно скрыть декоративными элементами. Однако в эту систему нужно устанавливать мембранный бак, что влечет дополнительные затраты. Возможна установка и открытого бачка, но он должен быть в самой верхней точке системы, то есть на чердаке. В таком случае бачок необходимо утеплить.

Нижняя разводка предполагает монтаж трубопровода чуть ниже подоконника. В этом случае можно установить открытый расширительный бачок в любом месте помещения несколько выше трубы и радиаторов. Но без насоса в такой конструкции не обойтись. К тому же возникают трудности, если труба должна проходить мимо дверного проема. Тогда необходимо пускать ее по периметру двери либо делать 2 отдельных крыла в контуре конструкции.

Тупиковая и попутная

В тупиковой системе теплоноситель горячий и охлажденный идут в разных направлениях. В попутной системе, сконструированной по схеме (петле) «Тихельмана», оба потока идут в одном направлении. Различие этих видов в простоте балансировки. Если попутная при использовании радиаторов с равным количеством секций сама по себе уже является сбалансированной, то в тупиковой на каждый радиатор нужно установить термостатический клапан или игольчатый вентиль.

Если же в схеме «Тихельмана» используются радиаторы с неравным количеством секций, здесь тоже требуется установка клапанов или вентилей. Но даже в этом случае такая конструкция балансируется проще. Это особенно ощутимо в протяженных отопительных системах.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи . Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители . Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи . Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене»).

Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.
