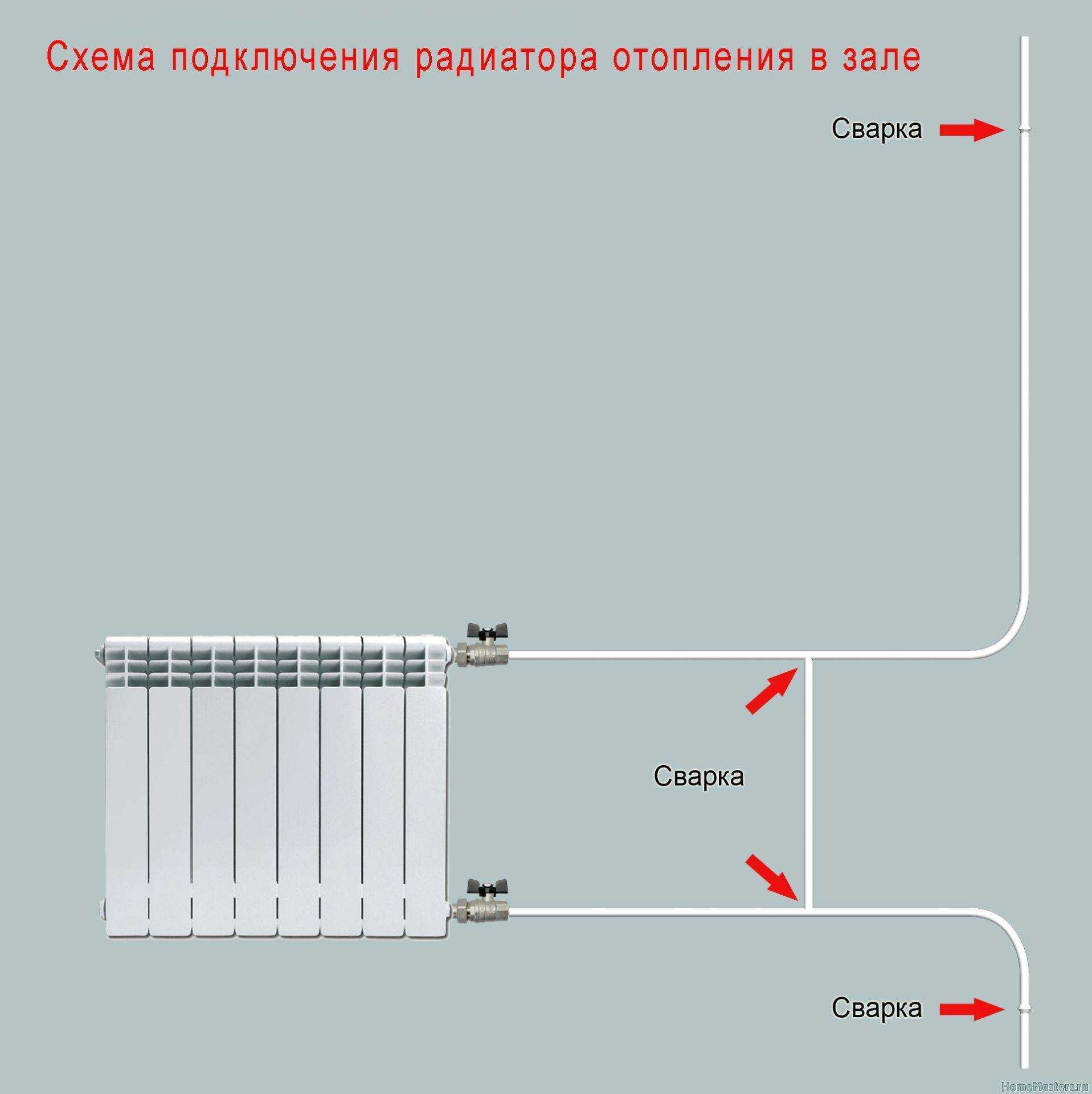

Схема подключения радиаторов отопления при двухтрубной системе

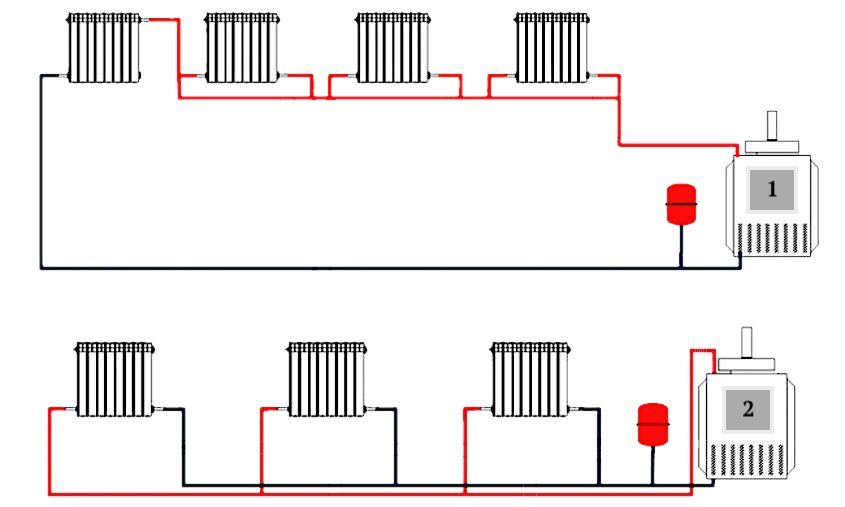

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
Нет возможности отрегулировать теплоотдачу отдельного радиатора.
Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
Монтируется как в одноэтажном помещении, так и в несколько этажей.
Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Виды подключения радиатора при двухтрубной системе отопления

Есть следующие виды подключения.

С попутным движением тепла

Она также имеет название «петля Тихельмана».

Такая схема предусматривает двухтрубный контур отопления, где циркуляция теплоносителя в обратке сонаправлена с его же движением в подающем трубопроводе.

Труба подачи, к которой присоединяются все радиаторы, проходит по периметру помещения или здания. Окончанием этого трубопровода принято считать крайнюю батарею в ветке.

Плюс: подходит для отопления помещений достаточно большой площади, а длины подающего и обратного трубопроводов до каждого радиаторы равны.

Минус: сложный монтаж и ощутимый расход финансов и материалов.

Тупиковая схема

Она считается самым распространённым видом подключения. Её основным отличием от вышеуказанной схемы является то, что направление циркуляции теплоносителя по трубопроводам подачи и обратки противоположно.

Нагретая жидкость перемещается по подающей трубе от котла к батарее. После прохождения по радиатору и передачи ему тепла жидкость через обратку возвращается в котёл.

Чаще всего для обогрева частного дома в состав такой схемы включают циркуляционный насос. Это позволяет применять трубы малого диаметра и прокладывать достаточно протяжённую магистраль.

Тупиковая схема бывает 2 видов: горизонтальной и вертикальной.

При первом варианте подающий и обратный трубопроводы располагаются горизонтально, а во втором случае — вертикально. Последняя тупиковая схема актуальна для отопления двухэтажного дома.

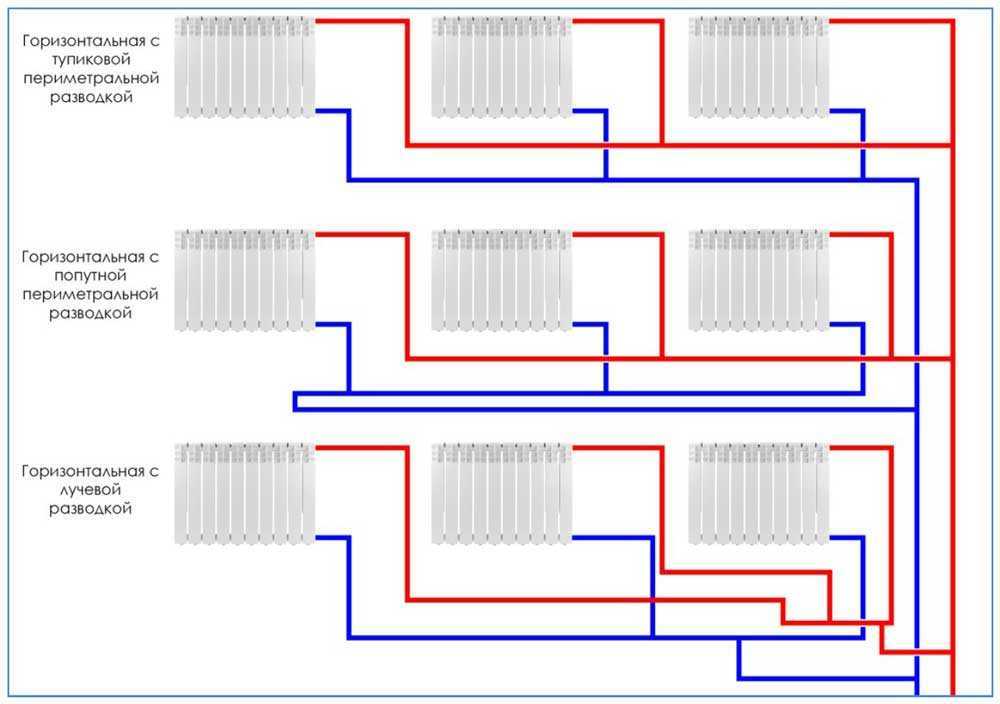

Фото 1. Схематично показаны варианты тупикового подключения двухтрубной системы отопления и петля «Тихельмана».

Самотечная

В этой схеме предусмотрена конструкция, где для циркуляции горячего теплоносителя выводятся два отдельных контура. По одному движется нагретая жидкость, а по второму — уже охлаждённая.

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

Схема однотрубной системы отопления.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

термостатическими клапанами;
радиаторными регуляторами;
балансировочными вентилями;
шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

шуруповёрт;
ударная дрель;
пассатижи;
набор ключей;
строительный уровень;
карандаш;
рулетка.

Среди материалов для подключения необходимы:

заглушки;
запорные краны и быстроразъёмные соединения;
кран Маевского (воздухоотводчик);
переходные гайки;
кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

тройники/уголки подходящего диаметра;
муфты;
стальные сгоны;
сантехнический лён;
накидные и трубные ключи;
ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

труборез;
трубогиб;
пресс-клещи;
раздвижные или накидные ключи;
калибровка;
латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

резак или специальный труборез;
аппарат для сварки пластиковых труб;
накидные ключи;
фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Грамотный монтаж отопления своими руками: типы оборудования и способы подключения Монтаж системы отопления: стоимость услуг и выбор оборудования Как проводится разводка систем отопления? Установка отопления: подготовка и особенности подключения

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Советы по подключению радиаторов

Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.

Не забудьте поделиться публикацией в соцсетях!

Разновидности двухтрубных схем

В некоторых схемах работает самотечный принцип движения жидкости – контур батарей устанавливается под небольшим уклоном. Естественную циркуляцию дает разница плотности горячей и холодной воды. На практике подобный метод имеет свои ограничения в силу разных причин:

в схеме большой длины (более 30 м) незначительный уклон почти не отражается на движении теплоносителя;
в котле и батареях температура меняется волнообразно, ослабляя давление;
есть вероятность переохлаждения воды в бачке и радиаторах;
для большего эффекта нужны трубы достаточного диаметра.

Практика доказала эффективность двухтрубных схем, но они имеют несколько разновидностей, и у каждой своя специфика и степень адаптации к условиям монтажа в частном секторе. У некоторых котлов есть собственный движок, обеспечивающий принудительную циркуляцию теплоносителя.

Вертикальная двухтрубная разводка в одноэтажном доме

Особенность схемы заключается в возможности соединения труб одного диаметра, при этом высокое давление образуется на разнице в ветке подачи и обратки. Обычно требуется установка расширительного бачка уровнем выше (мансарда, чердак, лестница). Если не беспокоит расположение труб у потолка, эта схема вполне может устроить. Отопительный контур с обвязкой радиатора отопления двухтрубной схемы с терморегулятором придется задекорировать.

Обратная линия проводится на уровне пола, но соединительные муфты лучше вынести на поверхность – есть вероятность течи, которую проще устранять в открытом доступе. Когда теплоноситель подается сверху, вероятность завоздушивания сводится к минимуму, благодаря высокому давлению в отопительном контуре. При наличии насоса допустимо применение труб небольшого диаметра. Обе разводки чаще всего прокладывают под радиаторами.

Вертикальная двухтрубная разводка в двухэтажном доме

Подобная схема при охвате 2-х этажей будет работать эффективнее. Здесь заметна усиленная циркуляция, благодаря разнице по высоте между котлом в подвальном помещении и уровнем батарей второго этажа. Из котла теплоноситель подается в распределительный бачок 2-го этажа, далее направляется по наклонному трубопроводу к радиаторам. Расширительный бак допустимо совместить с распределительной емкостью для горячего водоснабжения.

Дровяной или другой твердотопливный котел при двухтрубной разводке может обеспечить стабильную работу отопления, не требуя бесперебойной подачи электроэнергии.

Хороший вариант – трубы на 2-м этаже скрыть как системе «теплый пол», эта часть работает однотрубная схема, тогда нет необходимости в уклоне этой ветки двухтрубной вертикальной системы отопления с верхней разводкой.

Иногда для регулировки подачи воды устанавливают вентиль в отдельный радиатор. Его нельзя полностью перекрывать, поскольку повышается суммарная нагрузка на систему – возможен прорыв или вывод насоса из строя.

Двухтрубная система с нижней разводкой

Горизонтальная разводка имеет свои особенности, для нее требуются трубы большего диаметра и небольшой уклон трубопровода. Схему с горизонтальной разводкой можно оборудовать по принципу естественной циркуляцией. Для этого нужен гидравлический расчет двухтрубной системы отопления.

Другой вариант – снабдить насосом для принудительной циркуляции. Этот удобно в частных домах с пологой крышей, котел выносится в подвал.

Правильно обустроенная горизонтальная разводка предполагает укладку трубопровода на уровне с радиаторами или под ними. Недостаток – большая вероятность образования воздушных пробок. Для их устранения требуется снабжение всех батарей воздуховыпускными кранами Маевского.

У нижней разводки высокий КПД, при необходимости верхний этаж можно отключить, когда им не пользуются. Основное преимущество в том, что запорную арматуру выносят в одно помещение. Схему легко регулировать, вероятность течи только там, где соединительные элементы. Она подходит для зданий большой площади.

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

все отопительные приборы нагреваются одинаково;
перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Однотрубная схема отопительных систем

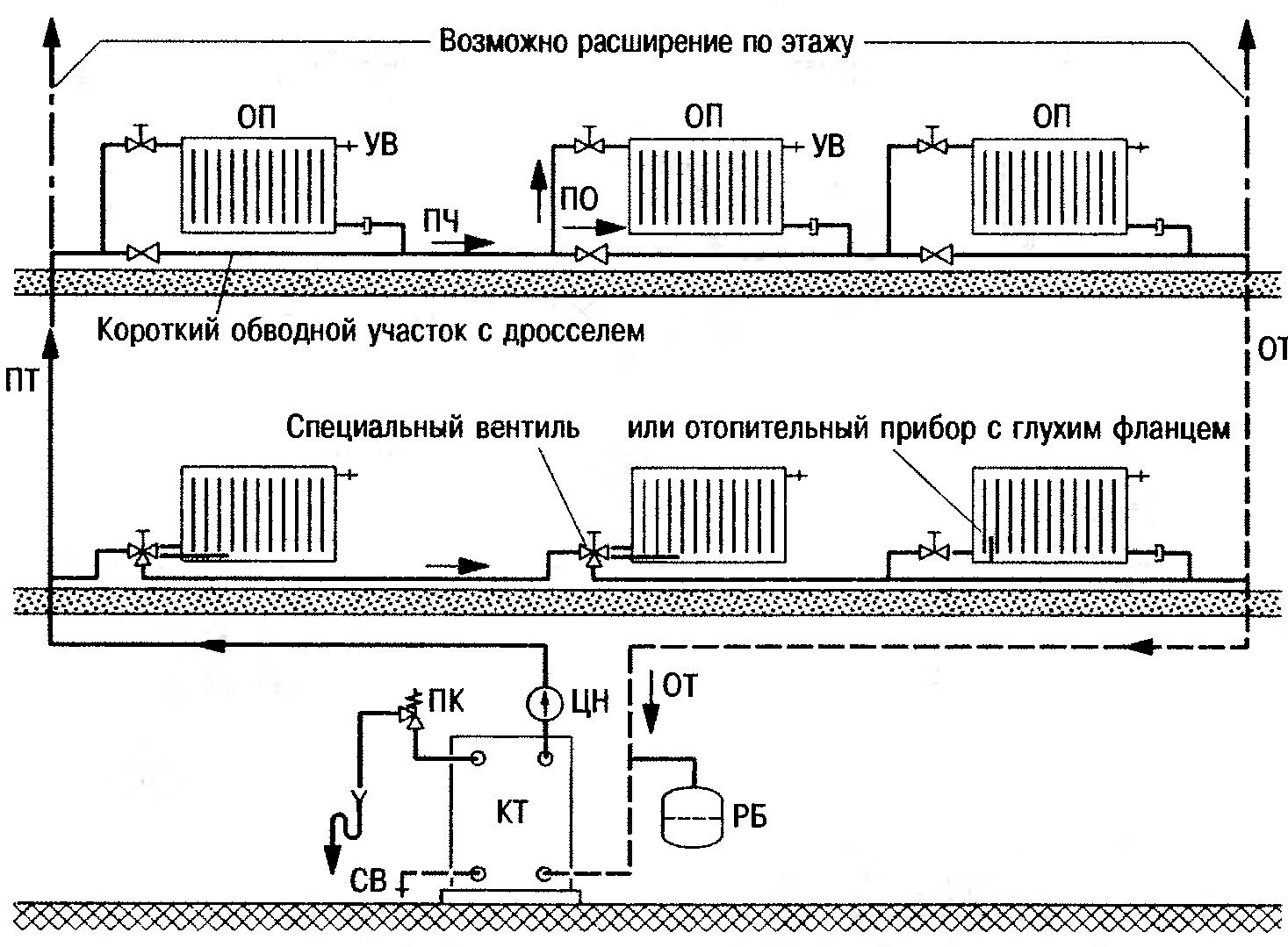

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

Электрическим.
Газовым.

По типу теплоносителя:

Водяным.
Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Особенности двухтрубных схем

Самой распространенной схемой подсоединения радиаторов считается двухтрубная, она предусматривает одновременное применение двух контуров. Подача горячего теплоносителя от котла осуществляется по одной ветке, вторая отводит охлажденную воду, которая снова возвращается для обогрева. При этом достигается максимальное прогревание всех отопительных блоков.

Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям. Как правило, трубы уходят под пол или за плинтус, легко скрываются за мебелью и текстилем, поэтому дизайнеры интерьеров отдают преимущество именно этому способу прокладывания труб.

Если сравнивать с 1-трубном аналогом, то там циркуляция производится по единому трубопроводу. Из-за этого ближайшая к котлу батарея всегда намного горячее, чем последняя в этой цепочке – холодная комната всегда в самом конце контура.

Визуальное отличие – байпас (соединительная трубная перемычка у радиатора), что обеспечивает бесперебойную работу теплоносителя даже при временном отключении одного радиатора. Когда составляется однотрубный проект, используют трубу большего сечения, но разница в затратах на эти разводки несущественная.

Основные достоинства в использовании двухтрубного типа отопления

Двухтрубный контур имеет свои достоинства и недостатки. Среди очевидных «плюсов» обычно указывают:

Двухтрубный контур – это возможность автономной регулировки уровня тепла в отдельных помещениях (при наличии терморегулирующих головок).
В несколько отопительных приборов подается теплоноситель одной температуры, притом будет тепло даже в отдаленных от котла комнатах.
Выход из строя какого-либо отопительного прибора не повлияет на функционирование остальных батарей.
При обнаружении течи есть возможность перекрыть одну батарею и произвести ремонт или демонтаж без отключения всей тепловой цепи.
Двухтрубная схема рекомендована для поддержания стабильной температуры в частных домах и коммерческих корпусах большого метража, включая линейную архитектуру большой протяженности.
При необходимости добавляют дополнительные радиаторы без существенной модернизации системы.

Каждый радиатор предполагает подведение пары трубопроводов, один на подачу, второй – «обратка». Объем монтажных работ удваиваются. Поэтому среди минусов называют:

более сложный монтаж, чем у однотрубных схем, где важно не перепутать две линии общей схемы;
потребность в дополнительных соединительных элементах.

Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле.

Точки подсоединения радиатора к трубам

Современные радиаторы отличаются по разным параметрам – металл, конфигурация, способ установки. У классических батарей (чугун, биметалл, сталь) есть четыре коллектора, куда подсоединяются трубы – 2 отверстия снизу и 2 сверху. Также бывают модели с 2-мя патрубками. На отверстия, к которым трубы не подсоединялись, закрываются заглушками.

Перед приобретением и установкой радиатора необходимо удостовериться, что он подходит для двухтрубной системы отопления с верхней и нижней разводкой. Подача теплоносителя идет к верхней точке, обратка – с нижней.

Каким бы ни был тип радиатора, конструктивно это металлический блок прямоугольной формы, оснащенный двумя парами коллекторов. Для обеспечения герметичного соединения полагаются такие комплектующие:

муфта комбинированная;
кран шаровый (перекрывающий);
кран Маевского;
переходник радиаторный;
заглушки радиаторные.

Кран Маевского – это воздуховыпускной клапан, который устанавливается в верхней точке одного из радиаторов. В остальных отопительных приборах заглушками закрывают незадействованные входы/выходы.

Четыре точки подключения радиатора обеспечивают его адаптивность к любой схеме. Патрубки для подсоединения труб располагаются сбоку и снизу, что гарантирует практичный способ подсоединения.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

установка отопительного котла;
отделка стен в местах установки батареи, теплоизоляция по необходимости;
монтаж на стены радиаторов;
определение мест крепления труб и врезки отводов;
заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.
