Схема подключения электрического котла отопления: полезные нюансы

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Похожие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить бойлер к электросети?
• Как подключить УЗО к сети?

Сам электрик — энциклопедия домашнего мастера

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

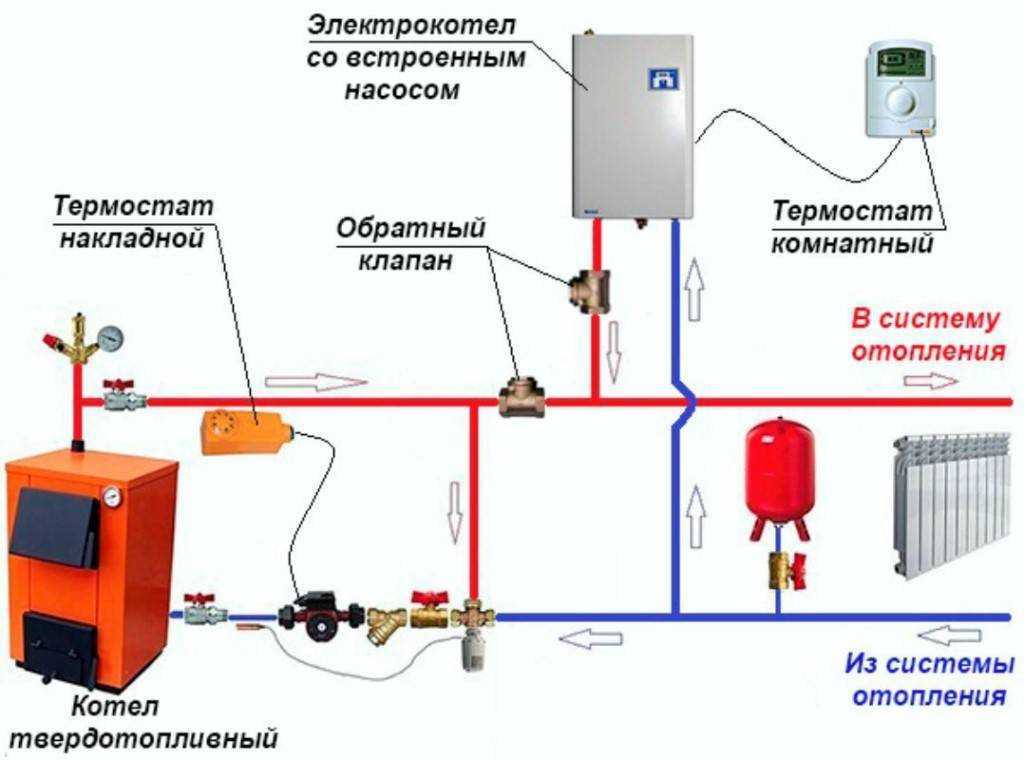

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Критерии выбора электрокотла

Заслуживают внимания следующие аспекты:

• мощность;
• комплектация;
• тип нагревателя.

Производительность котла подбирают по теплопотерям дома при самой низкой температуре на улице. Расчет заказывают проектной организации либо выполняют самостоятельно в упрощенной форме. Показатель зависит от высоты потолка:

1. Менее 3 м. Умножают площадь на 0,1 кВт. Например, потери в доме, метраж которого 150 кв. м, составляют 150 × 0,1 = 15 (кВт).
2. Более 3 м. Определяют по объему: по 40 Вт на каждый кубический метр. Например, для одноэтажного строения с размерами в плане 6 × 9 м и потолком в 4 м теплопотери составляют: 6 × 9 × 4 × 40 = 8640 Вт.

К полученной величине добавляют запас, с учетом функций котла:

• работает только на отопление: 20%;
• одновременно греет воду для хозяйственных нужд: 50%.

Для приведенных примеров потребуются отопительные приборы мощностью 15 × 1,2 = 18 кВт и 8640 × 1,2 = 10,4 (кВт).

По комплектности устройства делятся на 2 вида:

• с полным набором;
• без группы безопасности, насоса и расширительного бачка.

Первый вариант прост в монтаже: необходимо только подсоединить отопительный контур. Для устройств второго типа перед установкой потребуется подобрать и докупить самостоятельно недостающие компоненты.

Наиболее практичный тип нагревателя – ТЭНы. Преимущества таких котлов:

• доступная стоимость в покупке и ремонте;
• возможность работы в низкотемпературном режиме благодаря наличию нескольких ступеней мощности;
• плавный пуск, исключающий просадку напряжения в сети (по той же причине).

Ионные отопительные аппараты компактнее, дешевле и надежнее (нечему ломаться). Но у них есть существенные недостатки:

• меняется химический состав примесей в теплоносителе, что требует его замены каждые 1,5 месяца;
• в контуре образуются газовые пробки;
• мощность не регулируется;
• при включении наблюдаются броски напряжения;
• периодически требуется замена электродов (растворяются).

У индукционных котлов 2 преимущества:

• большая площадь поверхностей нагрева;
• неприхотливость к теплоносителю: подходит любой антифриз или вода из-под крана (накипь не образуется из-за микровибраций).

Ремонт тоже требует больших затрат: неразборный водогрейный узел при обрыве фазы или межвитковом замыкании в катушке необходимо менять полностью. При этом пока нет данных о надежности и долговечности таких котлов, поскольку они не получили широкого распространения и эксплуатируются не так давно.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Трубы

Какими трубами можно выполнять монтаж розлива и подводок к котлу и отопительным приборам?

Невысокие эксплуатационные температуры и умеренное рабочее давление допускают использование всех видов металлических, высокотемпературных пластиковых и металлопластиковых труб. Отдельно оговорить нужно лишь применение полипропилена:

Трубы должны быть армированы алюминиевой фольгой. Она уменьшит удлинение трубопровода при нагреве воды в контуре;

Применение полипропиленовых труб без армирования для нужд отопления. Нагревшиеся розливы удлинились и пошли волной.

На длинных прямых участках труб нужны компенсаторы — П-образные, кольцевые или сильфонные. Они не позволят розливу или стояку выгнуться при нагреве воды в трубах;

Кольцевой и сильфонные компенсаторы удлинения для полипропиленовых трубопроводов.

Прямые участки крепятся подвижно, скользящими хомутами;
В концах штроб при скрытой прокладке труб остаются зазоры. Они позволят трубе удлиняться, не разрушая заделку штробы.

Особенности сборки индукционного оборудования

В котлах этого типа теплоноситель нагревается при помощи индукционного тока, возникающего в теплообменнике из ферромагнетика. Индукционный котел выглядит, как цилиндрический корпус, внутри которого размещается обмотка индуктор, в которой располагается сердечник-теплообменник. Может представлять собой лабиринт из труб или полостей.

После того как напряжение поступает на катушку-индуктор, создается электромагнитное поле, достаточно быстро нагревающее металлический сердечник, который в свою очередь передает тепло теплоносителю, который проходит через него.

В качестве теплоносителя может использоваться обычная вода, невзирая на ее жесткость, антифриз и даже масло. Из-за того что в данных  котлах нулевая вероятность образования накипи, их эффективность не падает со временем.

Данный котлы также как и ТЭНовые достаточно просто устроены, поэтому при желании можно легко его изготовить самому. Для этого понадобятся:

• сварочный инвертор;
• кусачки;
• болгарка;
• стальную проволока;
• катанка из нержавеющей стали;
• труба из полипропилена с толстыми стенками;
• переходники;
• металлическая сетка;
• медный эмалированный провод.

Важно! Как источник энергии рекомендуется использовать сварочный инвертор на 15А (можно и больше). Этапы сборки индукционного котла:

Этапы сборки индукционного котла:

1. Материал, облучаемый электромагнитными волнами, сделать отрезки катанки или стальной проволоки диаметром 7 мм. Максимальная длина отрезков должна составлять 5 см.
2. Необходимо сделать корпус. Он будет служить одновременно: основанием для изготовления индукционной катушки и частью отопительной магистрали. Для создания корпуса из полипропиленовых трубок применяется труба, чей внутренний диаметр чуть меньше 5 см.
3. Чтобы подключить котел к водопроводу необходимо использовать переходники. С их помощью нагретый теплоноситель будет уходить в трубопровод, а охлажденный обратно в поступать в котел. На этом этапе к основанию крепится первый переходник.
4. На дно конструкции необходимо уложить железную сетку, которая будет предотвращать попадание в трубопровод отрезков проволоки.
5. После того как уложена сетка необходимо засыпать отрезки проволоки. Их необходимо такое количество чтобы в емкости не оставалось свободного пространства. После чего верхнюю часть корпуса закрывают вторым переходником.
6. Данный этап является, пожалуй, самым важным, так как на нем создается индукционная катушка. Для этого берется медная эмалированная проволока, которую необходимо намотать вокруг корпуса в 90 витков. Витки необходимо размещать примерно по центру конструкции.
7. Конструкцию подключают к системе отопления. Для выполнения этой задачи из трубопровода вырезается небольшой участок, а на его место устанавливается агрегат.
8. Катушку необходимо подключить к инвертору и заполнить систему водой.

Подходит ли электрокотел для постоянного отопления

Перед тем, как собрать схему подключения электрического котла отопления, многие потребители интересуются, а можно ли такое оборудование использовать для постоянного отопления частного дома. Современные агрегаты позволяют обеспечить длительную круглосуточную эксплуатацию, обладая целым рядом преимуществ:

• Для установки прибора не требуется выделения специального помещения, отвечающего требованиям эксплуатирующих служб.
• Электрокотлы считаются одними из самых безопасных устройств для приготовления теплоносителя.
• Монтаж может производиться своими руками, без согласованного проекта и вызова специализированных служб.
• Подключение автоматики электрического котла обеспечивает полный контроль за состоянием системы.Автоматика электрического котла
• При монтаже не требуются специальная вентиляция и дымоход.
• Помимо данных преимуществ, такие агрегаты, как правило, стоят дешевле аналогов, работающих на сгораемом топливе.

Однако, помимо преимуществ, большая часть такого оборудования требует наличия трёхфазной силовой сети, а стоимость эксплуатации может в 2–3 раза превышать счета за оплату газа. Таким образом, схема подключения электрического агрегата целесообразна только в тех случаях, когда на участке отсутствуют другие источники энергии, а объёмно-планировочные показатели здания не позволяют установить твёрдотопливный или другой агрегат с топкой.

Выбираем электрокотел грамотно

Прежде чем разбираться как подключить электрический котел, необходимо правильно подобрать требуемую модель. Выбирать электрический котел следует, в первую очередь, исходя из его мощности. Также стоит учитывать параметры электросети и принцип нагревательного элемента. От того, какой нагревательный элемент установлен в котле, зависит его стоимость.

Современные модели электрокотлов изготавливаются с различными приборами —датчиками погоды, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения при помощи смартфона. Последние отличаются более высокой стоимостью, но удобство управления котлом оправдывает эти затраты.

Установка и подключение оборудования

Перед началом монтажных работ, необходимо промыть систему специальным составом, предлагающимся производителем электродных котлов. Порядок установки агрегата такой:

• Особенности работы электродного котла требуют строго вертикальной его установки, при этом крепление должно производиться на отдельные кронштейны.
• Также крепление должно быть выполнено с применением прокладок изоляционного материала.

Закрепив котел, можно начинать его подключение к системе отопления и электросети. Все электродные котлы подключаются по такой схеме:

• Для системы отопления следует взять пластиковые трубы или выполнить подключение через пластмассовые вставки.
• Схема подключения предусматривает наличие группы безопасности, которая включает в себя манометр, автоматический воздухоотводчик и предохранительный клапан.
• Также необходимо наличие расширительного бака, установленного до запорной арматуры.
• Если оборудуется малый защитный контур, то группа безопасности и расширительный бак устанавливаются до него, а вся запорная арматура – за ним.

Теперь рассмотрим некоторые нюансы электрического подключения:

В качестве заземляющей жилы используется медный провод сечением не менее 4 мм. При этом сопротивление такой жилы не должно превышать 4 Ом. Подключается заземляющая жила к корпусу котла.
Для подключения питания также используется медный провод соответствующего потребляемой мощности сечения

При этом важно соблюдать полярность: фаза подсоединяется к электроду, ноль – к корпусу.

Обслуживание электродных систем отопления

В процессе эксплуатации электродные котлы требуют обращать внимание на некоторые параметры:

Прежде всего, это исправность заземляющего контура

Также следует обращать внимание на исправность всех электрических соединений, в том числе и электронных подключений.
Вторым важным аспектом является качество теплоносителя. Необходимо поддерживать его определенную плотность и контролировать содержание солей.

Пошаговая инструкция позволит собрать электродный электрокотел своими руками, что позволит сэкономить некоторые средства. Но если вы цените комфорт и безопасность, лучше отдать предпочтение заводским моделям, снабженным современными системами контроля и автоматической защиты.

Установка электрических котлов своими руками: пошаговая инструкция

Когда всё необходимое для установки электрического котла отопления в частном доме будет приготовлено, то можно приступить к выполнению работ. В отличии от строительства печки или монтажа твёрдотопливного прибора отопления, электрическую модель можно установить практически в любом помещении. Наиболее подходящий вариант комнаты для такого изделия — кухня.

Если площадь помещения позволяет установить оборудование этого типа, то следует выбрать место таким образом, чтобы котёл можно было без проблем подключить к водопроводу и отопительной системе. Разместить котёл можно и в специально сделанной для этих целей пристройке, но в этом случае часть энергии отопительной установки будет теряться на обогрев нежилого помещения.

Вне зависимости от варианта установки котла, размещать прибор в непосредственной близости от водоразборных точек и газовой трубы категорически запрещается. Пути размещения силового кабеля также следует заранее продумать. Как и сам прибор, проводник не должен контактировать с другими коммуникациями, располагаться вблизи дверных проёмов и оконных рам.

Окончательно определившись с местом расположения отопительной установки, можно приступать к монтажным работам. Масса мощных котлов может быть значительной, поэтому оптимальным решением будет использование анкерных болтов

Внимание! Чтобы правильно выбрать точки для сверления отверстий, рекомендуется прислонить электрический прибор к стене и маркером отметить места под крепления

По разметке делаются отверстия с помощью дрели со сверлом диаметром, равным толщине анкерного болта. Затем устанавливаются крепёжные элементы, на которые навешивается котёл, после чего устройство гайками фиксируется к горизонтальной поверхности. На следующем этапе к котлу подключаются трубы отопительной системы. В разных моделях устройств эта операция может отличаться, но чаще достаточно просто соединить через шаровые краны устройство и домашнюю систему отопления.

Все подводимые к котлу трубы должны быть жёстко закреплены. Вне зависимости от материала подсоединённые конструкции оказывают дополнительное давление на прибор, что может вызвать разгерметизацию при значительном давлении теплоносителя.

Внимание! Трубы должны быть надёжно установлены на специальных креплениях, иначе дополнительная нагрузка может привести к разгерметизации системы. Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО

Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу.

Надёжное соединение проводов можно получить только если использовать пайку или специальные резьбовые клеммы.

Когда установка электрокотла для отопления частного дома будет закончена, производят тестовый запуск системы. Если в качестве нагревателя в приборе установлен ТЭН, то включать такую установку можно только когда система полностью заполнена теплоносителем и в ней отсутствуют воздушные пробки.

Внимание! Кроме настенных конструкций электрокотлов можно встретить напольные варианты, главное отличие которых заключается в том, что их монтируют на горизонтальную плоскость, которая также должна быть изготовлена из негорючих материалов либо защищена прокладкой. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования

Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования.

Чем отличается электрокотел

Специалисты считают электрокотел самым простым оборудованием для создания отопления. В процессе монтажа не придётся выполнять сложную работу.

Что ненужно монтировать с электрокотлом:

• Не создаётся дымоход;
• Не эксплуатируется приточно-вытяжная вентиляция;
• Не используется специальное помещение для организации котельной.

Но как это возможно? Неужели без всего этого можно осуществить подключение электрокотла в частном доме? И что будет надёжно работать?

Да! Благодаря современным технологиям новейшие модели обладают элементами управления и узлами для эксплуатации: насос для принудительной циркуляции теплоносителя, расширительный бак, системы безопасности и другое оборудование.

Потому в случае сборки простой системы отопления для частного использование не требуется много места либо развитые коммуникации. Благодаря этому для процесса монтажа требуются незначительные знания, чтобы самостоятельно выполнить надёжное подключение.

Единственный плюс в этой ситуации можно увидеть в небольшой стоимости такой услуги. А за что брать большую оплату, когда это, может, сделать любой после небольшого ознакомления с процессом монтажа. Всё действительно очень просто.

Правила безопасности

При проведении монтажных работ необходимо соблюдать требования техники безопасности. Нарушения могут спровоцировать повреждение установки и возникновение замыкания. Ошибки способны вызвать воспламенение на этапе запуска устройства.

Прокладка кабеля питания прибора требует отключения напряжения для предотвращения поражения током. Используемое при обогреве помещения электрооборудование обязательно должно иметь заземление.

При подключении необходимо проложить новую проводку с сечением, соответствующим потребляемой мощности. Оборудование должно монтироваться на подложку, изготовленную из негорючего материала.

Схема подключения электрокотла: надежная защита и экономия электроэнергии

Приветствую, камрады! Знаете ли вы, как выполняется подключение электрокотла к электричеству? А какие элементы должна включать обвязка котла — интересовались? Сегодня я хочу подробно и максимально доступно ответить на эти вопросы и подсказать вам, какая схема подключения электрокотла позволит вам обогреть свой дом с минимальными затратами.

Схема электрической котельной с системой автоматического управления мощностью котла.

Прежде, чем браться за реализацию любого проекта, нужно четко сформулировать его цели. Вот их список.

Безопасность

Она состоит из трех слагаемых:

Надежное автоматическое отключение. Электрическая схема должна исключать поражение пользователя током и обеспечивать отключение питания при коротком замыкании;

Правильный расчет проводки. При работе котла на полной мощности она не должна греться: высокая температура может повредить изоляцию

Это особенно важно при скрытом монтаже проводки;

Экономичность

Электрокотел — источник самого дорогого тепла среди всех современных котлов для автономного отопления. Электрическая мощность котла с минимальной погрешностью равна его тепловой мощности, то есть цена киловатт-часа тепловой энергии равна стоимости киловатт-часа электричества (на начало 2021 года — около 5 рублей).

Для сравнения — владельцу газового котла тепло обходится в 7-8 раз дешевле (около 70 копеек за кВт·ч), дровяного — вчетверо (1,2 рубля/кВт·ч).

Относительная стоимость тепловой энергии, полученной из разных источников. Цены меняются от года к году, но их соотношение остается постоянным.

Главная причина популярности электрического отопления — его полная автономность

Котлу не требуется внимание владельца от слова «совсем»: он неограниченно долго способен поддерживать в доме заданную вами температуру. Однако владельцу электрического котла, разумеется, хочется уменьшить счета за свет. О том, как это сделать, я расскажу в соответствующем разделе статьи

О том, как это сделать, я расскажу в соответствующем разделе статьи.

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Схема отопления дома с электрическим котлом

Практикуют несколько способов организации системы обогрева. Ниже приведены наиболее востребованные:

1. Радиаторное отопление совмещено с «теплым полом».
2. Электрический котел подключен параллельно с дровяным и используется как вспомогательный.
3. Используется термоаккумулятор.

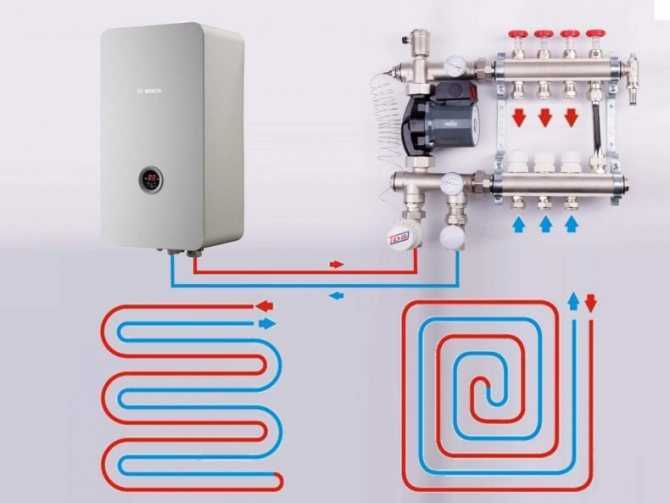

Работающий в низкотемпературном режиме (+28…+40 °С) «теплый пол» подключают через смесительный узел, который разбавляет горячую воду остывшей обраткой.

Во втором варианте в трубы врезают 3-ходовой и обратный клапаны, перенаправляющие рабочую среду по сигналу термодатчика на электрокотел. Систему делают комбинированной, чтобы при отключении напряжения обеспечивалась естественная циркуляция теплоносителя:

• подачу начинают вертикальным разгонным коллектором;
• трубы монтируют с уклоном в 3 мм на 1 п. м.

Накапливающий тепло аккумулятор позволяет эксплуатировать котел только в ночное время, когда электричество стоит в 2 раза дешевле (необходимо установить 2-тарифный счетчик). Днем горячая вода из емкости порционно добавляется через смесительный узел в отопительный контур.

Плюсы и минусы 2-х-трубной системы

К плюсам такого отопления можно отнести следующие пункты:

• Система более надежна и менее уязвима к разморозке;
• Параллельный принцип подключения, обеспечивающий большую теплопроизводительность;
• Возможность продления, как в вертикальном, так и в горизонтальном направлении, что особенно удобно при расширении жилого помещения (пристройке жилых помещений);
• Возможность ручного регулирования температуры для каждого помещения.

К минусам отнесем следующее:

• Более высокая стоимость;
• Монтаж происходит несколько сложнее;
• Потребуется большее количество расходного материала (труб).

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Правильное подключение электрического котла отопления

По конструкции электрический котел отопления это металлический шкаф. Тип крепления котла навесной. Для ввода электрического  кабеля питания в котел есть специальное отверстие, а всё электрооборудование котла расположено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких специальных расчетов и «подводных камней». Его нужно подключать, как любой другой бытовой прибор по потребляемой мощности и по нормативам прокладки электропроводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия электропроводки (отдельная группа) со своей автоматической защитой. Для защиты электрического кабеля котла используется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, вернее, по мощности тэнов входящих в конструкцию котла.

Электропроводка для котла отопления

Электропитания котла отопления зависит от его конструкции и схемы подключения тэнов. Для потребителя все необходимые данные указаны в паспорте к котлу.

Силовая схема электрического котла отопления с тремя тэнами

Котел отопления может подключаться пятижильным или четырехжильным кабелем. Сечения жил кабеля смотрим в паспорте к котлу и в таблице ниже.

Как видим в таблице 1, для электропитания среднего котла нужны кабели с сечением жил от 2,5 мм (4 кВт) до 6 мм (18 кВт).

Таблица 1

В таблице 2 видим сечения кабелей для более мощных котлов отопления. Как видим, для мощных котлов отопления с тепловой мощностью 60 кВт, нужен электрический кабель с жилами 25 мм и защитный автоматический выключатель перед котлом в 100 Ампер.

Таблица 2

Давайте с ориентируемся и посмотрим, простой тепловой расчет для дома. Не буду показывать расчет с тепловыми потерями, даже не буду учитывать высоту потолка. Простой расчет очень прост.

Примечание: Говоря про сечения жил кабеля имеем в виду только медные жилы, под сечением жилы понимаем площадь сечения поперечного среза жилы кабеля, указанного в паспорте к кабелю.

Обвязка котла на твердом топливе полипропиленом

Пластиковые трубы имеют широкое распространение. Это обусловлено их приемлемой стоимостью, а также универсальностью. Благодаря полипропиленовым трубам можно избежать любых неприятностей и выполнить контур любой сложности. Скрепляются трубы посредством паяльника и фитингов.

Старайтесь сцепить их таким образом, чтобы соединений было как можно меньше.

Это обусловлено тем, что часто в участках пайки внутренний диаметр заужается, а из-за этого образуется ненужное гидростатическое напряжение и производительность котла падает. Если конструкция позволяет, то лучше применять отводы с плавным переходом, так вы исключите резкие перепады. Современный полипропилен спокойно выдержит температуру теплоносителя до 95°C, срок его эксплуатации достигает 50 лет без надобности производить какое-то серьезное обслуживание.

Подводя итог всего вышеописанного, стоит отметить, что описанные схемы обвязки твердотопливного котла очень популярны сегодня. Это обусловлено их простотой и надежностью. Для того, чтобы подобрать наиболее подходящий вариант для конкретного случая, лучше воспользоваться помощью специалистов.
