Какой насос выбрать для отопления дома? расчет и цены

Водяной насос для отопления: установка

От правильного монтажа водяного насоса зависит, насколько хорошо он будет справляться со своими функциями, а также эффективность отопительной коммуникации в целом. Существует несколько основных рекомендаций, которых стоит придерживаться при проведении установочных работ.

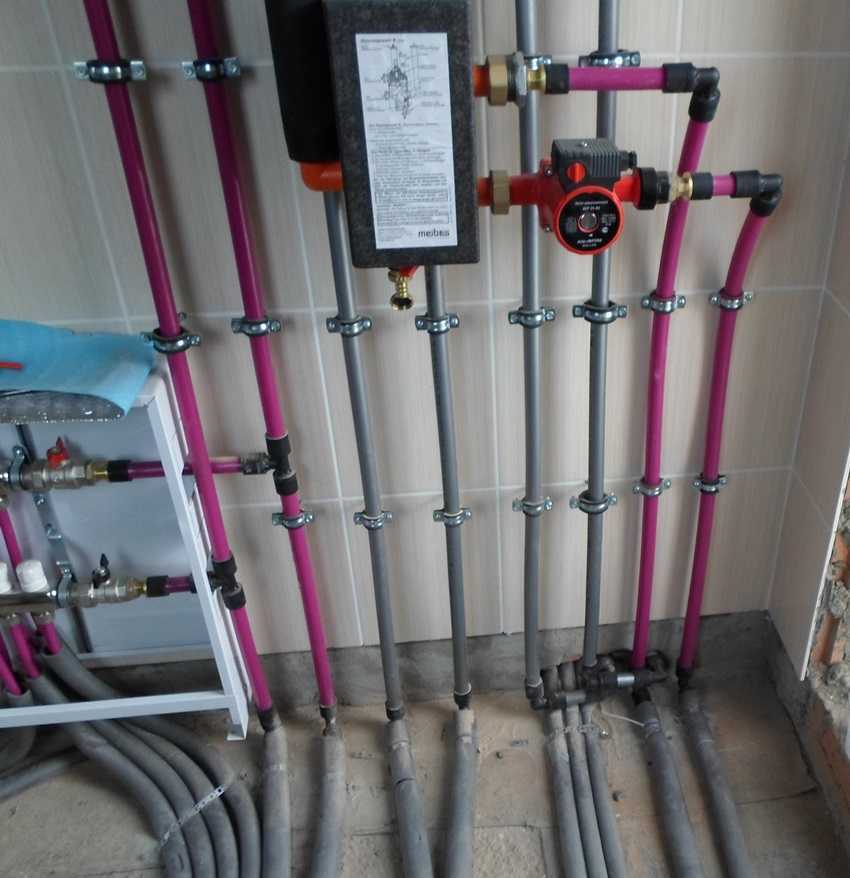

Как правильно установить циркуляционный насос для отопления? Установка подобного оборудования на отопительный контур производится только после перекрытия в нем воды

Очень важно помнить, что ось ротора прибора должна располагаться горизонтально. Установка этого элемента в вертикальной плоскости категорически возбраняется

А также перед циркуляционным прибором рекомендуется установка фильтра, который необходим для того, чтобы отлавливать твердые инородные элементы рабочей среды.

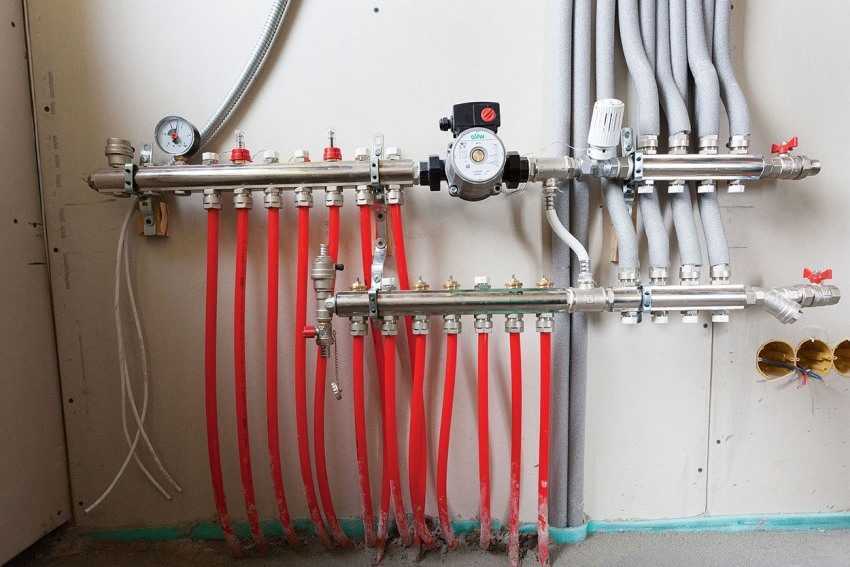

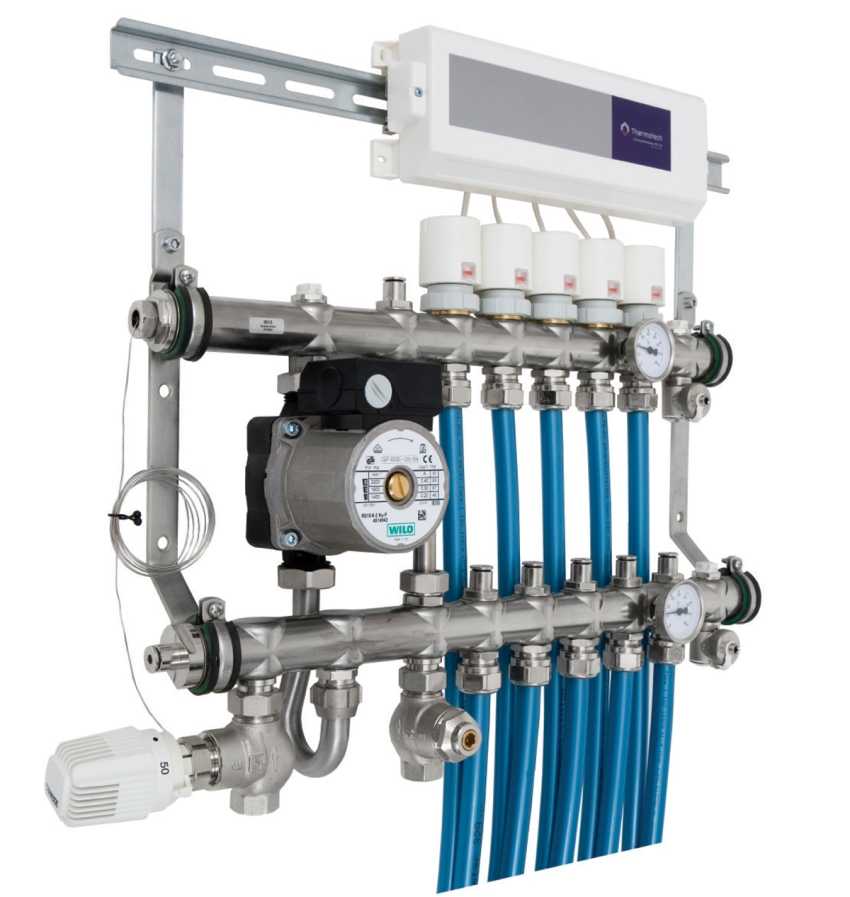

Монтаж циркуляционного насоса в систему теплого пола оптимально проводить на подающей трубе

Если планируется установка циркуляционного насоса в систему отопления теплого пола, то тогда необходимо расположить его в правильной точке контура. Наиболее подходящий вариант – установка на подающей трубе. Это связано с тем, что в ней риск образования воздушных пробок сведен к минимуму.

Не стоит также забывать о герметизации соединений, которая производится посредством специальной ФУМ-ленты. После монтажа оборудования необходимо проверить его работоспособность. Для этого выполняется пробный запуск, однако, перед этим необходимо позаботится об удалении из системы воздуха.

По окончанию монтажа необходимо проверить работоспособность оборудования

Зная, как правильно установить насос на отопление, вы сможете значительно сэкономить, так как подобная работа стоит недешево у профессионалов. Но если у вас нет уверенности в собственных силах, то лучше воспользоваться услугами мастера.

Часто встречаемые поломки

Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.

Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.

Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.

Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.

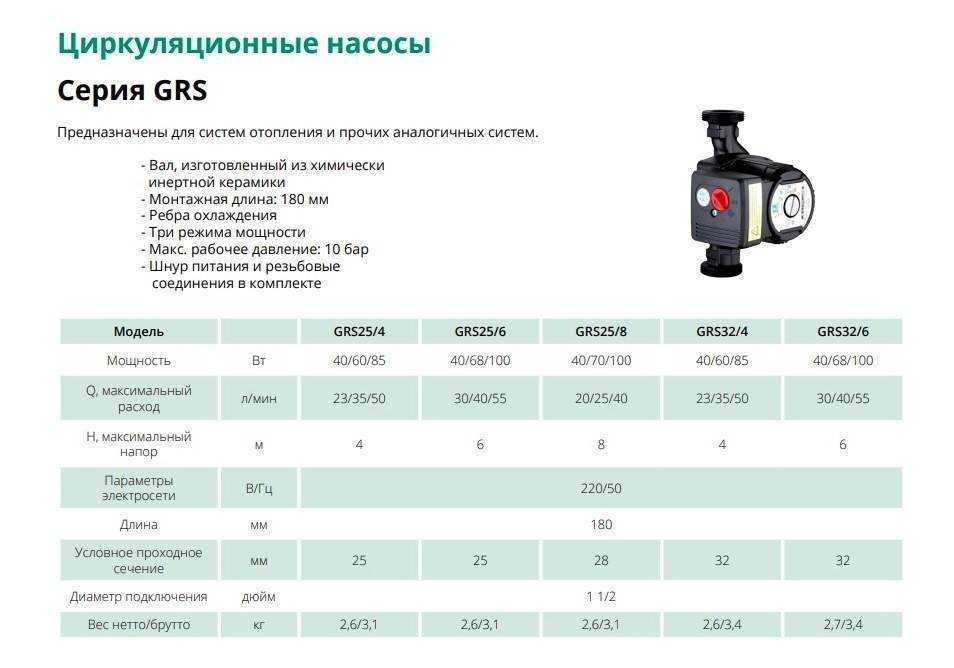

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

• производительность;
• высота подачи;
• число скоростей;
• установочные размеры;
• потребляемая мощность;
• максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления

Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.

Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/40С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +110С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

.

Где:

• Q – производительность помпы, м³/ч;
• N – расчетная мощность отопительного оборудования, кВт;
• t1 и t2 – температура воды на выходе из котла и в обратной трубе, С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

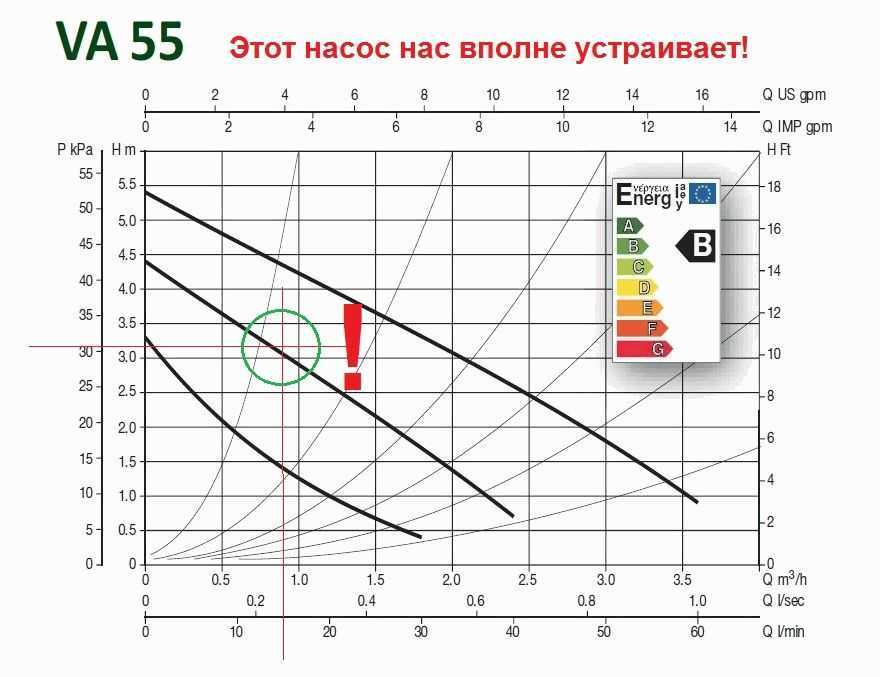

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

• прямые участки трубопроводов – до 150;
• фитинги – до 45;
• трехходовые смесители – 30;
• терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы

Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

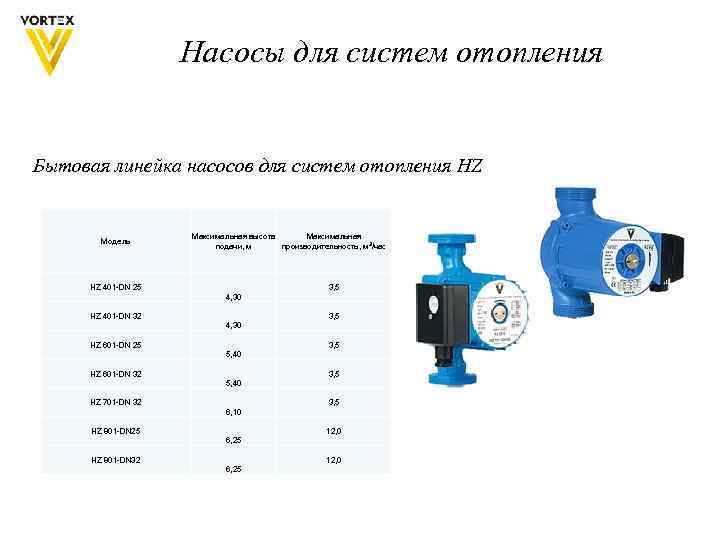

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

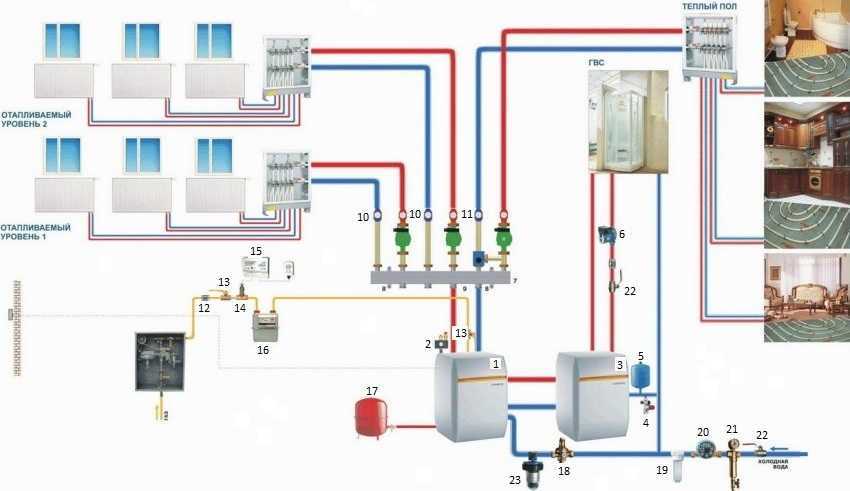

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Неисправности циркуляционного насоса – причины поломок

Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:

1. Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
2. Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
3. Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
4. Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
5. Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.

Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.

Насос отопления циркуляционный шумит – решение своими руками

Чтобы решить подобную проблему, в первую очередь, потребуется выпустить весь воздух, который скопился в трубопроводе и радиаторах отопления.

Если шум насоса циркуляционного насоса сопровождается сильной вибрацией, то нужно увеличить давление на входе теплоносителя в агрегат. В некоторых случаях недостаток давления может быть компенсирован увеличением объемов теплоносителя.

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

• Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
• Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
• Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
• Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
• Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе.

В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой.

Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.

Что делать, если прибор гудит, но не крутит?

С этой проблемой сталкиваются те владельцы насосов, которые не часто пользуются приборами и игнорируют необходимость обслуживания отопительной системы. Чтобы устранить проблему, потребуется:

1. Отключить питание агрегата;
2. Слить теплоноситель из насоса и прилегающих к нему труб;
3. Снять винты, которые крепят корпус мотора;
4. Снять двигатель вместе с ротором;
5. Провернуть ротор отверткой, упираясь в насечку.

Если причина поломки кроется в попадании в прибор инородных предметов, значит действовать нужно в следующем порядке:

• Отключить питание насоса;
• Слить воду;
• Открутить винты, удерживающие корпус мотора;
• Найти и удалить посторонний предмет;
• Установить на входном патрубке сетчатый фильтр.

По окончанию ремонта прибор снова начнет работать. Фильтрационный элемент защитит устройство от попадания твердых частиц, что существенно продлит сроки эксплуатации всей системы.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

• В основные конструкционные узлы входят:
• корпус;
• ротор, передающий вращение от вала двигателя блоку турбины;
• крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
• средства уплотнения, изоляции от воды или теплоносителя;
• основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
2. «сухого» типа (с сухим ротором);
3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Несколько важных моментов

Поскольку в продаже имеются циркуляционные насосы, укомплектованные «сухим» или «мокрым» ротором, с ручным или автоматическим способом управления скоростями, специалисты советуют приобретать устройство, ротор которого погружен в теплоноситель полностью. Выбирать его следует не только по причине пониженного шума, но и потому, что он справится с нагрузкой успешнее. Насос следует монтировать так, чтобы вал ротора находился в горизонтальном положении.

Предпочтительнее покупать изделие из нержавейки, бронзы или латуни.

В случае запуска насоса с ручным способом регулировки, прибор устанавливают на максимальную скорость, а в регулируемых моделях просто отключают блокировку.

Видео о расчете циркуляционного насоса для отопления:
