Что такое циркуляционный насос

Особенности современной системы отопления загородного дома

В зависимости от региона, отопительный период в нашей стране в среднем длится 6-7 месяцев. Т.к. цены на энергоносители всё время растут, среди владельцев загородных коттеджей увеличивается интерес к строительству энергоэффективных домов, т.е. зданий, где все энергопотери сведены к минимуму. Практика показывает, что при грамотном подходе к процессу возведения такого дома (основанном на теплотехническом расчёте) средства, потраченные на его строительство, возвращаются в виде снижения затрат на оплату энергоносителей.

Но зачастую при этом из вида упускается один важный момент — возведение энергоэффективного, а значит, экономичного дома, требует решения целого комплекса задач. Помимо утепления, монтажа системы вентиляции с рекуператором, для минимизации расходов нужно повысить эффективность работы системы отопления.

Отопительная «инженерка» загородного коттеджа включает в себя самое разнообразное оборудование. Это — твердотопливные, газовые, электрические или дизельные котлы, система тёплого пола или настенные радиаторы с термостатическими головками и т.д. Поэтому отопительная система загородного дома оснащается циркуляционными насосами.

Циркуляционный насос нужен, чтобы прокачивать теплоноситель по отопительному контуру (трубопроводам) большой протяженности.

Зачастую в отопительную систему устанавливают обычные (нерегулируемые) циркуляционные насосы, всё время работающие на постоянной скорости оборотов или имеющие ступенчатую регулировку напора теплоносителя в 2-3 диапазонах.

Такие насосы могут иметь устаревшую конструкцию и неэффективно работающий двигатель. Это приводит к значительному перерасходу денежных средств. Чтобы этого избежать, систему отопления можно модернизировать, установив в неё «умный» циркуляционный насос.

Разновидности циркуляционных насосов

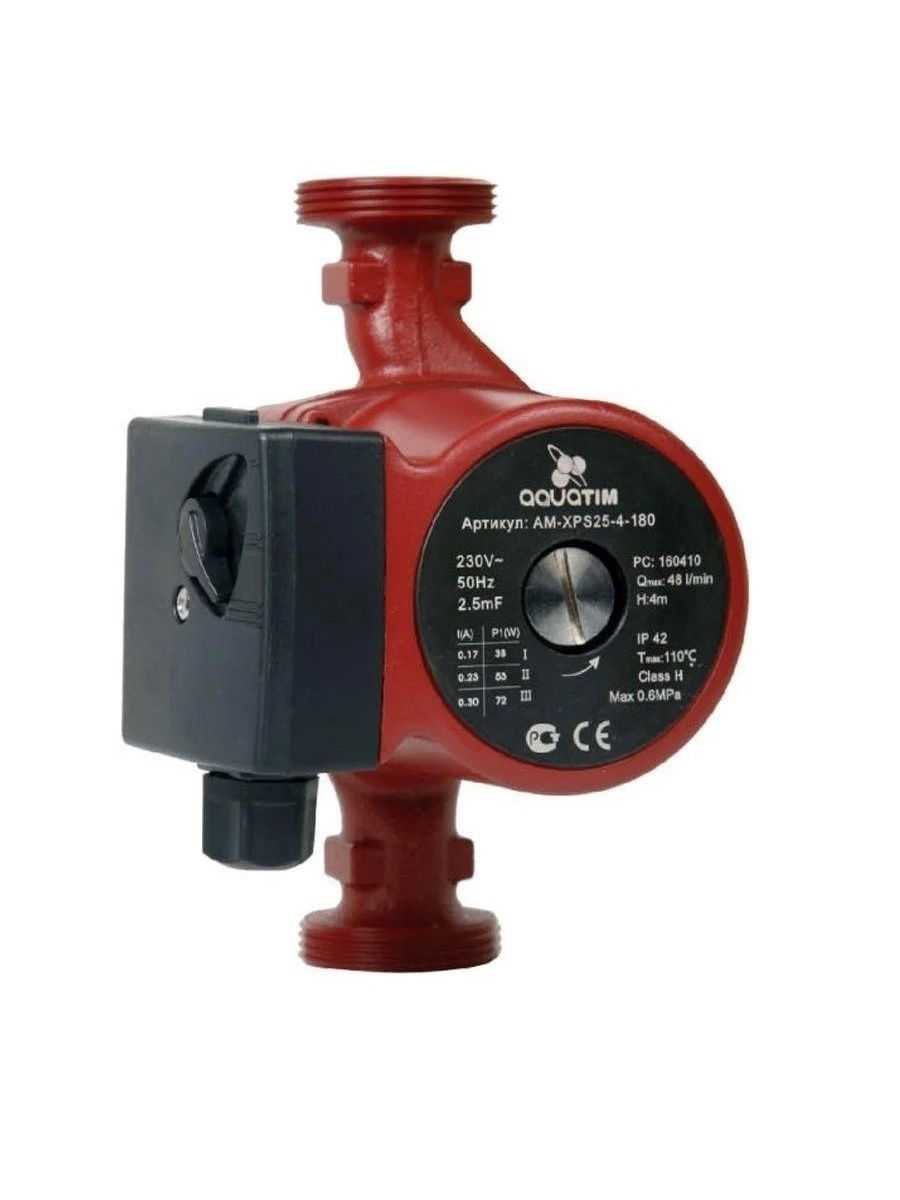

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

В основные конструкционные узлы входят:
корпус;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
«сухого» типа (с сухим ротором);
«влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Достоинства

Рассмотрим основные плюсы, которые вы получите, прибегнув в установке циркуляционной помпы:

скорость движения теплоносителя увеличится, и комнаты будут прогреваться в максимально короткие сроки;
выбрав подходящий насос, ваше жилье будет обеспечено качественным прогревом;
не придется прокладывать трубы большого диаметра, так вы решите сразу две проблемы: вы сможете снизить затраты на отопление, а также система будет прогреваться намного быстрее;
здесь не нужно соблюдать уклоны — система будет более простой и привлекательной

Важно соблюсти одно условие — размещение труб должно быть горизонтальным, без обратного уклона;
если ответственно подойти к вопросу выбора и приобрести хороший циркуляционный насос, теплоноситель сможет проходить даже по самым длинным контурам;
отопление можно сделать замкнутым, а расширительный бак закрытого типа расположить в любом месте, которое вам понравится — не обязательно в самом верхнем участке.. Несмотря на большое количество преимуществ, есть и некоторые минусы, о которых также следует упомянуть:

Несмотря на большое количество преимуществ, есть и некоторые минусы, о которых также следует упомянуть:

установка циркуляционного насоса делает систему энергозависимой. Если не будет обеспечена подача электрической энергии — обогрев будет неэффективным или попросту прекратится;
даже устройства небольшие по размеру и с невысокими показателями мощности — в процессе работы шумят;
если неправильно рассчитать мощность насоса для системы, то весь контур может функционировать неправильно;
возрастает расход электрической энергии — чем выше производительность прибора, тем больше расходы на свет;
хорошие и качественные насосы стоят недешево.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

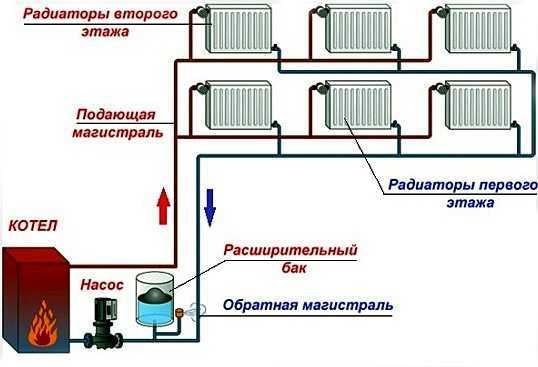

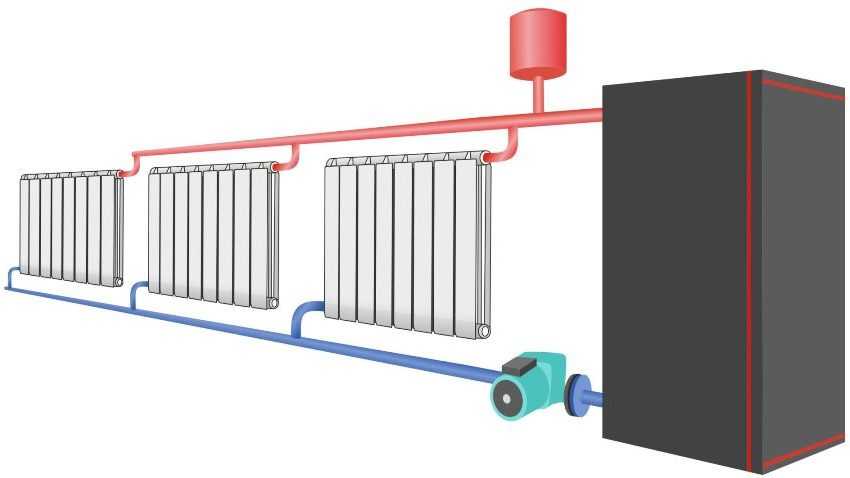

Схема установки прибора выглядит так:

На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Как подобрать насос циркуляционный для отопления

Для того чтобы подобрать циркуляционный насос для системы отопления необходимо определиться с параметрами подбора. И хотя их немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы.

Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:
производительность;
развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях.

Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t)GQсΔt

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.0.43 /0.983 = 0.44 м3/ч

Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности

При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.

https://youtube.com/watch?v=7lo26JQODhc

Технические параметры

Решая, как подобрать циркуляционный насос для системы отопления, рассматривают его физические и технические характеристики, основные из которых:

Пропускная способность. Измеряется в метрах кубических в час или литрах в минуту, показывает объем жидкости, который прокачивает электронасос в единицу времени, расход тем больше, чем выше скорость потока. Показатель зависит от диаметра используемого трубопровода и может достигать значений до 15 м.куб./час.
Напор. Величина измеряется в метрах водяного столба и указывает высоту, на которую электронасос может вытолкнуть жидкость по вертикально установленному трубопроводу. Максимальный напор циркуляционного электронасоса у разновидностей с мокрым ротором — около 17 метров, хотя могут встречаться агрегаты с более высокими напорными характеристиками, но они неэффективны в эксплуатации (имеют большие габаритные размеры и слишком высокую стоимость).
Температурный диапазон. Понятно, что в отопительной системе насосное оборудование должно выдерживать максимальную температуру нагрева теплоносителя с запасом, обычно используемые модификации рассчитаны на максимальную температуру до 110º С, некоторые виды могут работать с жидкостями температурой до +130º С.
Уровень шума. В основном для использования в индивидуальных домах выбирают приборы с малым уровнем шума, такими особенностями обладает насосное оборудование с мокрым ротором, шумовые характеристики которого не превышают 35 — 40 Дб.
Соединение. В жилых индивидуальных домах используется отопительная магистраль малого сечения до 1,5 дюйма — в этом случае все насосное оборудование устанавливается в магистраль посредством резьбовых соединений (рассчитаны на трубопроводы диаметром до 2-х дюймов). Выходные фитинги большинства бытовых электронасосов оснащены наружной резьбой и легко встраиваются в линию при помощи соединительных муфт — американок.
Размерные параметры. Монтажная длина является основным показателем прибора при встраивании в трубопровод (для циркулярных видов стандартные размеры 130 и 180 мм.), также учитывается диаметр входного и выходного патрубков (стандарт 1 и 1,25 дюйма).
Класс защиты. По международной классификации стандартный класс защиты насосного оборудования отопительных систем IP44 — это означает, что агрегат защищен от попадания внутрь корпуса твердых механических частиц диаметром более 1-го миллиметра (первая цифра в маркировке), а его электрическая часть полностью закрыта от попадания капель и брызг, летящих под любым углом.

В характеристиках многих центробежных электронасосов для систем подачи воды, указывается и такой параметр, как размер частиц. Для насосных приборов замкнутой отопительной системы этот фактор не играет никакой роли (если не произошло разрушение материалов трубопровода и сантехнической арматуры) — жидкость в закрытом трубопроводе всегда в неизменно чистом состоянии.

По этой причине (открытый ротор с жидкостным охлаждением рассчитан на чистый теплоноситель) электронасосы с мокрым ротором не используют в магистралях горячего водоснабжения индивидуальных домов, где забор осуществляется из скважин или колодцев.

Рис.7 Пример условного обозначения электронасосов Grundfos

Как выбрать циркуляционный насос для отопления дома?

Выбирая насос циркуляционный, следует учесть ряд очень важных характеристик. К ним относится:

Мощность – обычно для обслуживания больших частных домов нужно выбирать устройства средней и высокой мощности. Если дом имеет только один этаж из нескольких комнат, то для его отопления вполне хватит насоса с небольшой мощностью;
Максимально допустимая температура теплоносителя – очень важный параметр, который всегда указывается в паспорте насоса. Используя агрегат для горячей воды, необходимо всегда контролировать, чтобы температура жидкости не превышала максимально допустимую норму. Настроить уровень нагревания воды можно на котле отопительной системы;
Диаметр трубопровода – этот параметр указывает, какого диаметра трубы удастся подключить к устройству для водоснабжения дома;
Напор – этот параметр обозначает, на какую дистанцию насос будет проталкивать теплоноситель. Как правило, бытовые агрегаты способны создавать напор в диапазоне от 20 до 60 м;
Производительность – это количество жидкости, которую всасывает и выталкивает насос циркуляционный за определенный период работы. Для расчета этого показателя следует учесть общую площадь обогреваемых помещений и выбрать соответствующий агрегат;
Наличие автоматики – большинство современных насосов для горячего водоснабжения обладают встроенными защитными устройствами, которые отключают агрегат при изменении давления и других параметров в системе

В продаже можно найти насосы с терморегулятором, с защитой от сухого хода и другими полезными функциями;
Размеры насоса – важно помнить, что маленький агрегат не способен обслуживать большие по площади дома. Вместе с тем, мини насосы практически не издают шум при работе и потребляют меньше электроэнергии.

Изучив все эти параметры, покупателю будет гораздо легче подобрать насос циркуляционный насос. Знание о характеристиках агрегата поможет сэкономить деньги и время.

Обзор популярных моделей

Привести четкое наименование модели лучшего среди нагнетателей невозможно без четкой сегментации по условиям их эксплуатации. Поэтому рейтинг циркуляционных насосов для отопления представляет соревнование брендов и ключевые особенности предлагаемого ими оборудования.

1. Grundfos UPS

Один из самых популярных и качественных типов насосов. Компания с корнями в Дании обеспечила максимум надежности, используя нержавеющие гильзы, подшипники из керамики, колеса турбин из композитных материалов. Насосы с мокрым ротором отличаются следующими особенностями:

малое потребление энергии, от 45 до 220 Вт;
очень низкий уровень шума (до 43 дБ) и вибраций — понять, что насос работает, можно только положив на него руку;
широкий температурный диапазон от 2 (-20 у отдельных моделей) до 110 градусов Цельсия;
простой монтаж;
неприхотливость, отсутствие обслуживания;
долговечность, срок службы составляет минимум 10 лет.

Насосы Grundfos UPS очень компактные и легкие. К их недостаткам можно отнести высокую цену, до 2 раз выше конкурентов. Однако популярность изделий этой марки говорит о том, что их характеристики оправдывают ценник.

Насос Grundfos UPS 25/40

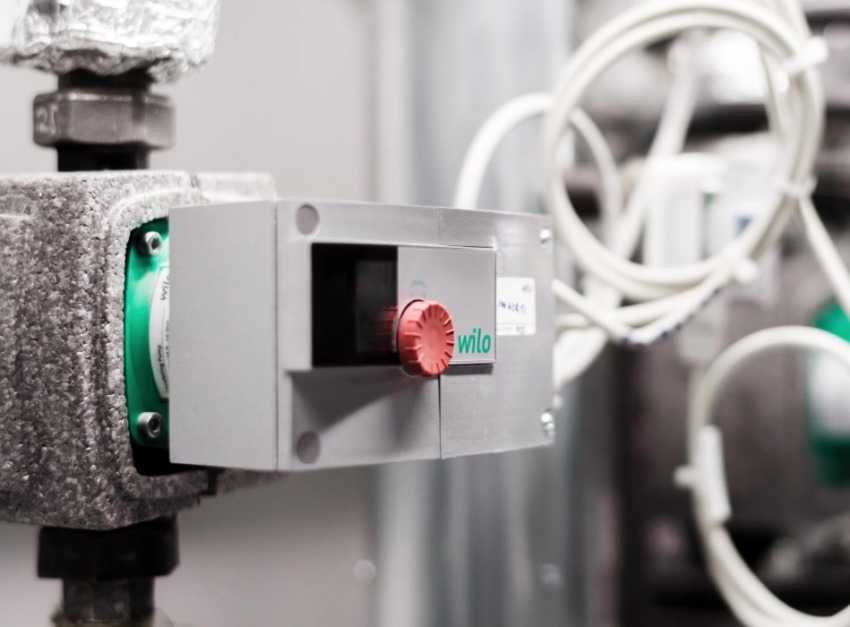

2. Wilo Star-RS

Изделия этого бренда считаются самыми надежными. В их конструкции и электронных схемах используются только проверенные и простые решения. Насосы характеризуются:

экономичностью;
простой регулировкой мощности;
надежностью, долговечностью — чугунный корпус, колесо турбины из полипропилена, подшипники из металлографита, нержавеющие валы;
рабочей температурой от -10 до 110 градусов Цельсия;
защитой от перепадов и бросков напряжения;
простотой установки.

Насосы Wilo Star-RS компактны, легки, не требуют обслуживания. Их цена также выше конкурентов, однако ниже, чем у лидера рейтинга. Пользователи отмечают, что на самой высокой скорости насос со временем начинает шуметь.

Насос Wilo STAR-RS25/4-130

3. Джилекс «Циркуль»

Серия Циркуль — это разумный выбор, крепкий середнячок с привлекательными характеристиками и стоимостью. Насосы отличает:

экономичность;
простая схема переключения скорости;
малые габариты;
достаточно малый уровень шума до 65 дБ;
богатая комплектация и простой монтаж;
отказоустойчивость из-за отсутствия сложных технических решений и применения надежных материалов;
низкая цена.

Компания-производитель имеет разветвленную сервисную сеть, однако пользователи отмечают, что насосы серии Джилекс «Циркуль» ломаются крайне редко.

Насос Джилекс «Циркуль» 25/60

4. DAB VA

Серия насосов от итальянского производителя — это оптимальный баланс характеристик и цены. Они не способны предложить рекордных показателей, однако надежны, адаптированы к реалиям отечественных энергосетей. Устройства характеризуют:

трехступенчатая регулировка скорости;
простой монтаж с использованием быстроразъемного соединения;
два типа монтажного габарита в 130 и 180 мм;
уровень шума до 70 дБ;
доступная стоимость.

Насос циркуляционный DAB VB 55/120

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Источник бесперебойного питания для циркуляционного насоса отопления

ИБП – это устройство аварийного питания, которое устанавливается в том случае, если существуют проблемы с отключением электроэнергии. Перебои электричества могут причинить вред отопительной коммуникации, связанный не только с остановкой отопления, но и выходом из строя ее отдельных составляющих.

Циркуляционные насосы — эффективный способ повысить производительность в системе отопления и сэкономить финансы

Принцип действия ИБП довольно прост: во время работы отопительного оборудования от электросети прибор накапливает энергию и в случае возникновения сбоя отдает ее обратно. ИБП – это полностью автоматизированное устройство, поэтому он исключает человеческое вмешательство.

Купить ИБП для циркуляционного насоса отопления можно в профильном магазине или выполнив заказ через интернет. Стоимость бесперебойника колеблется в пределах от 2 000 до 30 000 рублей.

Циркуляционные насосы для отопительных коммуникаций являются эффективным способом повысить производительность в системе и сэкономите финансы. А также покупка подобного оборудования позволяет выполнять более точный контроль работы отопления в вашем доме.

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

сухие циркуляционные насосы;
насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

помпы консольного типа;
вертикальные центробежные насосы;
блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

длительный срок эксплуатации;
высокая производительность;
КПД приближен к 80%;
возможность работы при утечке теплоносителя;
высокая ремонтопригодность;
относительно низкая стоимость;
надёжность;
возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

низкий уровень шума;
нет необходимости в смазке;
эффективный способ охлаждения;
простота обслуживания и монтажа;
сравнительно низкая цена агрегата и запчастей;
длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

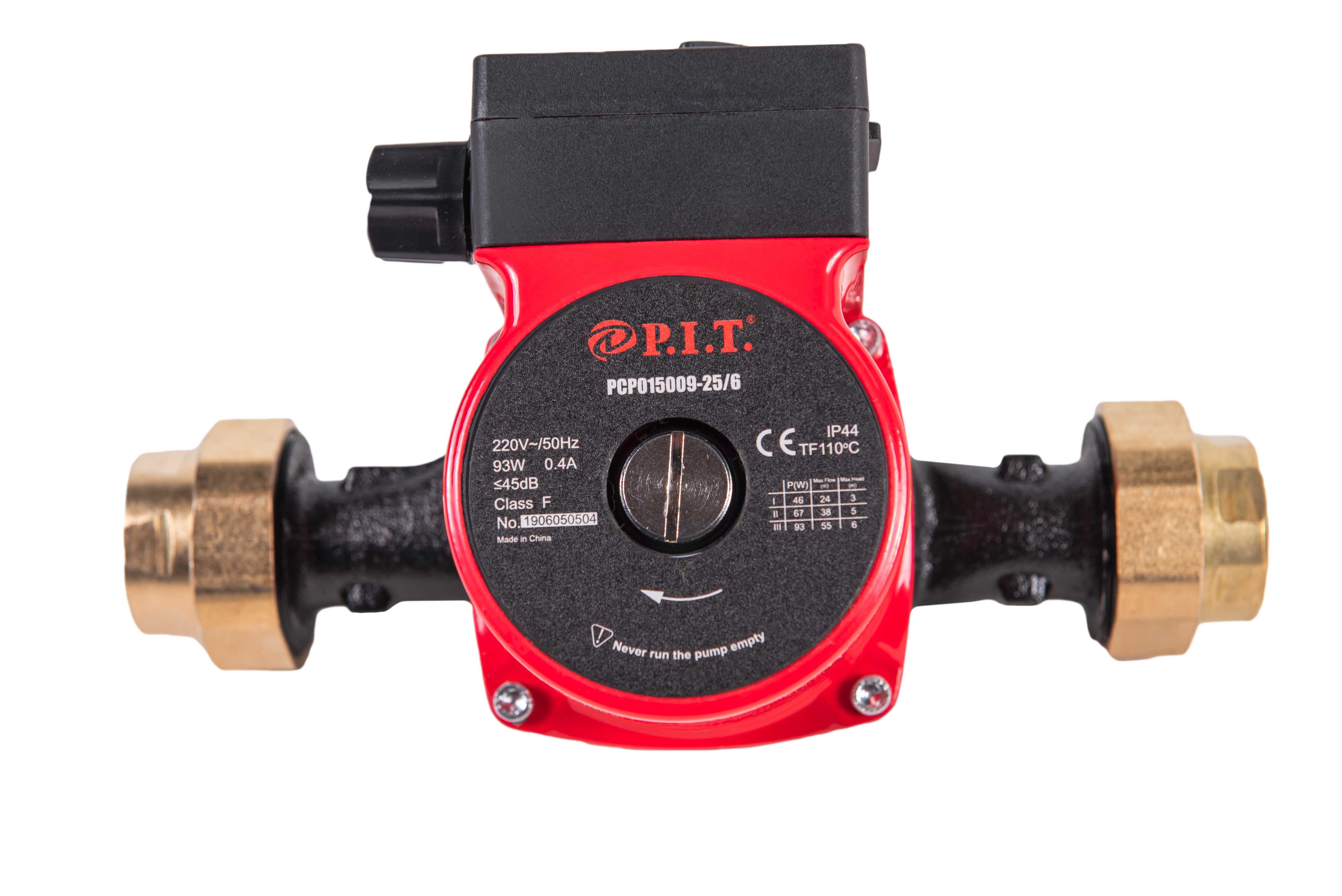

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Достоинства циркуляционных насосов для систем отопления

Раньше монтаж отопительных коммуникаций в частных домах не предусматривал установки насосного оборудования. Рабочая среда в таких системах перемещалась по трубам самотеком. Сегодня некоторые дешевые котлы, работающие на твердом топливе, выполняются без интегрированных насосов. Это объясняется довольно просто – компания, выпускающая котлы, не знает параметров отопительного контура. Для таких конструкций рекомендуется приобретение циркуляционного насосного устройства.

Существует несколько преимуществ установки насоса в систему отопления частного дома. Например, снижается нагрузка на котел отопления благодаря выравниванию температур во входящей и исходящей трубе. Еще одно достоинство циркуляционного насоса заключается в том, что он обеспечивает равномерный прогрев комнат за счет одинаковой температуры рабочей среды в любой точке отопительного кольца.

Схема расположения водяного насоса в системе отопления

А также при монтаже подобного устройства появляется возможность оперативной регуляции температуры теплоносителя в отопительных трубах. А также стоит сказать, что при запуске автономной отопительной конструкции прогрев котла осуществляется гораздо быстрее, если в систему интегрирован такой насос.

Принцип работы циркуляционных насосов позволяет исключить необходимость расположения трубы под определенным уклоном к котлу. А также появляется возможность использовать в коммуникации менее толстые трубы. Это не только экономит пространство, но и снижает стоимость отопительной конструкции в целом.

Из минусов данного устройства можно выделить только один – зависимость от электрической сети. Если в сети происходят частые перебои, то тогда использование прибора будет затруднительно. Однако и с этой проблемой можно справиться довольно просто, установив бесперебойник (ИБП).

Использование циркуляционного насоса позволяет исключить необходимость расположения труб под определенным уклоном к котлу

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

Трехступенчатая регулировка оборотов благодаря ручному переключателю.
Противокоррозионное покрытие корпуса насоса.
Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
Доступная цена.

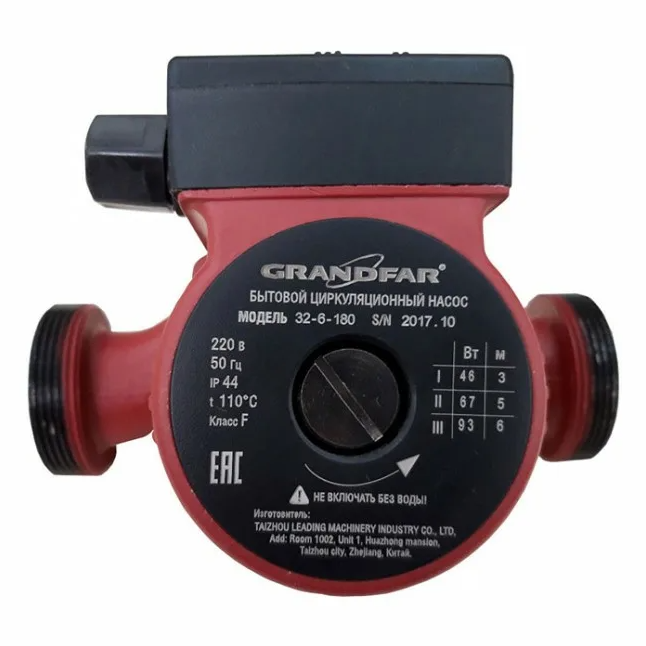

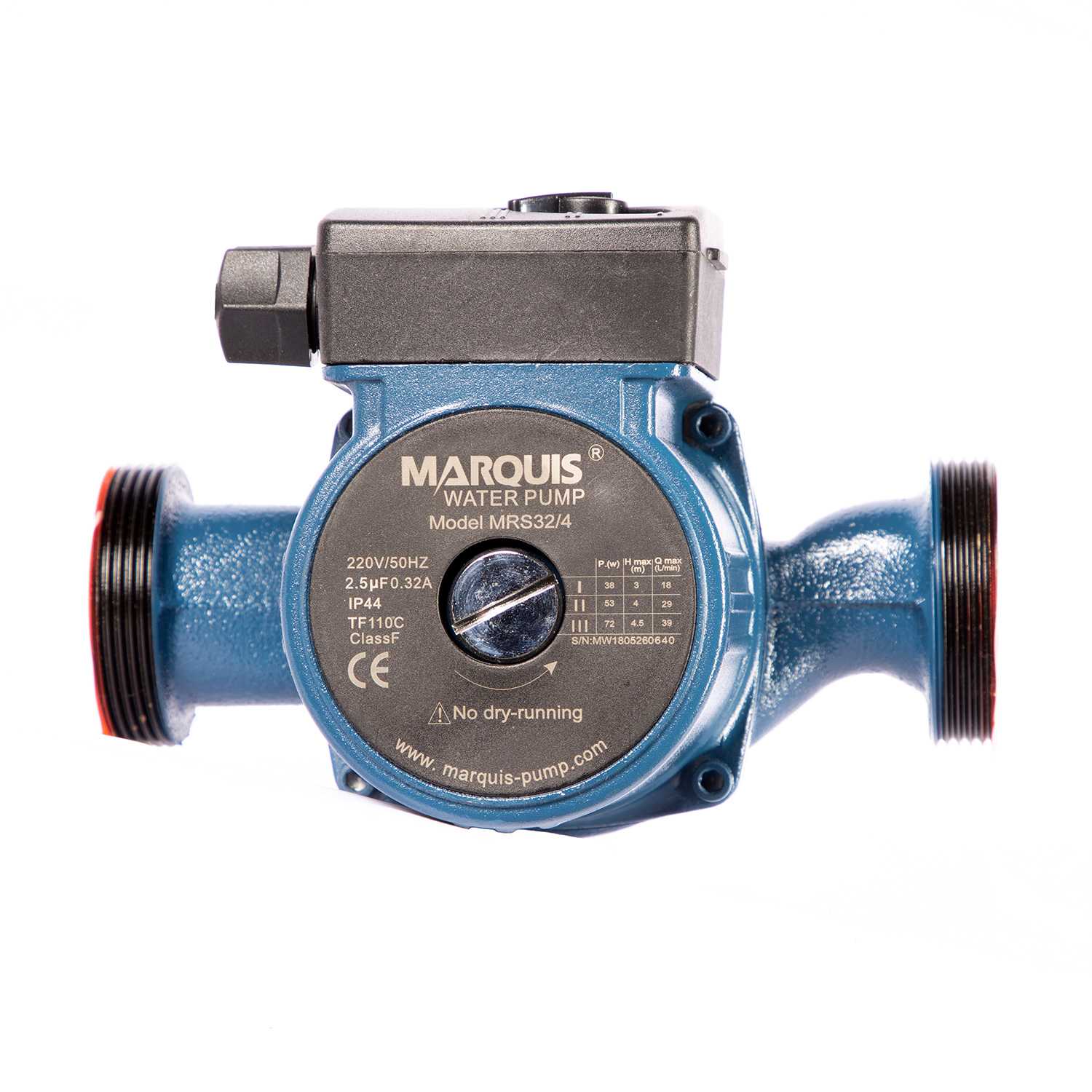

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

тип устройства (чаще всего это UP — циркуляционный);
тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
напор в дециметрах или метрах (может отличаться у разных производителей);
монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO
