Как выбрать циркуляционный насос для отопления частного дома (обзор основных характеристик)

Циркуляционный или повысительный насос?

Главное отличие таких насосов заключается в функции, которую они выполняют. Циркуляционный обеспечивает принудительную циркуляцию ресурса, а повысительный – увеличивает давление в трубопроводе на конкретных участках системы.

Касательно повысительного (нагнетательного) насоса, то принцип его работы заключается в точечном поднятии давления. Увеличение происходит на конкретном требуемом участке. Такие агрегаты относятся к узкопрофильному классу оборудования, поэтому на рынке не так много моделей. Но все же существуют лидеры, пользующиеся огромной популярностью:

AC159-160A AQUARIO;
PB WILO;
GRUNDFOS UPA 15-90.

Наиболее широкой востребованностью пользуются насосные агрегаты, способные обеспечить рост давления с 0,2 до 1 атм, итог – 0,8 атм. Но нередко бывают ситуации, когда нужно повысить давление на более высокую отметку. Тогда используются целые нагнетательные станции, повышающие давлении на более чем 3 атм. В таком случае станции отличаются более сложной структурой и несколько другим принципом работы.

Частые вопросы потребителей

Будут ли издавать шум трубы при работе насоса? Шуметь трубы могут, если насос выбран неправильно, или скопился воздух.
Допускается ли применение помпы высокого давления в системе водоснабжения? Такой насос использовать нельзя. Насосы внешне похожи, но в системе подачи воды насосы применяются только для поддержания небольшого давления, если его не хватает.
Из чего изготавливают насосы? Многие детали насосов производят из керамики, что обеспечивает малую шумность работы и повышает срок службы.
Существуют ли насосы для горячей воды? Такие насосы имеются в продаже. Их применение повысит потребление воды, а также расход электрической энергии.
Сколько электричества расходуют насосы? Многие циркуляционные помпы являются экономичными устройствами. Они расходуют энергию как простая лампочка. Производители помп приняли соглашение о присвоении насосам ярлыков, которые показывают их потребление электричества, как в бытовых приборах. Существует специальная классификация.
Как часто циркуляционные насосы требуют замены? Если насос высокого качества, то он будет работать долгие годы. Но это зависит от изготовителя. Чтобы насос работал дольше, нужно следовать рекомендациям специалистов: правильно выбирать и устанавливать насос, не допускать попадания воздуха в систему, использовать чистую воду.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости. Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С

Очень важно подобрать подходящую мощность циркуляционного насоса

Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Параметры помпы выбирают на основании проведенных расчетов

Параметры помпы выбирают на основании проведенных расчетов.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

плавная регулировка;
контроль скоростей;
автоматический режим работы;
встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Формулы расчета характеристик насоса для системы отопления

Для определения места установки необходимо рассчитать РТ. Следует помнить, что двукратное увеличение напора — квадрат коэффициента повышения подачи.

Мощность циркуляционного насоса

N = (P * Q * H) / (367 * КПД), где:

P — плотность воды.
Q — расход рабочей жидкости.
H — уровень напора.

Мощность вычисляется в кВт. При покупке следует ориентироваться на этот показатель, выбирая устройство с аналогичным или большим значением. Лучше брать с запасом и вручную ограничивать.

Как подобрать производительность

Q = (S * Q_уд) / 1000, где:

S — площадь помещений, в которых размещена обвязка.
Q_уд — удельное потребление энергии.

Производительность вычисляется в кВт на метр квадратный. В многоквартирных и частных домах это значение различно. Во втором случае он больше на 40—45%. Это связано с потерями тепла, которые в малоэтажных строениях выше.

Какой нужен напор воды

H = (R * L * ZF) / 10000, где:

R — сопротивление трубопровода.
L — длиннейший отрезок отопления.
ZF — коэффициент запаса, в большинстве случаев принимается равным 2,2.

Напор жидкости измеряется в метрах. Отображают как убывающий график. Максимальное значение достигается в начальной точке, поскольку по мере удаления от котла показатель падает.

Как рассчитать подачу воды

V = Q / (1,16 * T), где:

T — разница температур теплоносителя в отопительной системе, обычно составляет от 10 до 20 °C.
Q — производительность насоса.

Подача измеряется в кубометрах в час. За T принимают разность между температурой воды в котле и в крайней точке обратки. Подачу отображают как возрастающий график. Вместе с ней изменяется скорость потока и гидравлическое сопротивление.

Справка! Последнее меняется в квадратичном соотношении, поэтому выглядит как парабола.

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

отопительный котел – 1000–2000 Па;
сантехнический смеситель – 2000–4000 Па;
термоклапан – 5000–10000 Па;
прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

Q – объем теплоносителя, который прокачивает насос в м3/час.
P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

Р = 100 х 173 = 17300 Вт;
далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Несколько важных замечаний

Как уже отмечалось выше, различают циркуляционные насосы с «сухим» и «мокрым» ротором, а также с автоматической или ручной системой регулировки скоростей. Специалисты рекомендуют использовать насосы, ротор которых полностью погружен в воду, не только из-за пониженного уровня шума, но и потому, что такие модели справляются с нагрузкой более успешно. Установку насоса осуществляют таким образом, чтобы вал ротора располагался горизонтально. Подробнее про установку читайте здесь .

При производстве высококачественных моделей используется прочная сталь, а также керамический вал и подшипники. Срок эксплуатации такого устройства составляет не менее 20 лет. Не стоит выбирать для системы горячего водоснабжения насос с чугунным корпусом, поскольку в таких условиях он быстро разрушится. Предпочтение стоит отдать нержавейке, латуни или бронзе.

Если при работе насоса в системе появляется шум, это не всегда говорит о поломке. Нередко причина этого явления — воздух, оставшийся в системе после запуска. Перед пуском системы следует спустить воздух через специальные клапаны. После того, как система проработает несколько минут, нужно повторить эту процедуру, а затем отрегулировать работу насоса.

Если запуск производится с использованием насоса с ручной регулировкой, необходимо сначала установить прибор на максимальную скорость работы, в регулируемых моделях при пуске отопительной системы следует просто отключить блокировку.

Что такое котел на газу с одним контуром?

Оборудование для отопления, состоящее из котла с одноконтурной конструкцией предназначено исключительно для отопительных целей и функционирует на газовом топливе. Такие котлы пользуются большим спросом и имеют внушительный перечень достоинств:

относительно невысокая цена;
высокие показатели мощности, особенно у чугунных моделей;
рекомендованы для отопления домов, имеющих большую площадь;
небольшой расход топлива;
простой монтаж конструкции в сочетании с надежностью в процессе эксплуатации;
затраты на покупку котла быстро окупаются отличными эксплуатационными показателями его работы.

Однако одноконтурные модели имеют и некоторые недостатки, среди которых стоит выделить:

для получения горячей воды придется приобрести и установить специальный бойлер;
функциональные возможности весьма ограничены.

Какой лучше – «сухой» или «мокрый»?

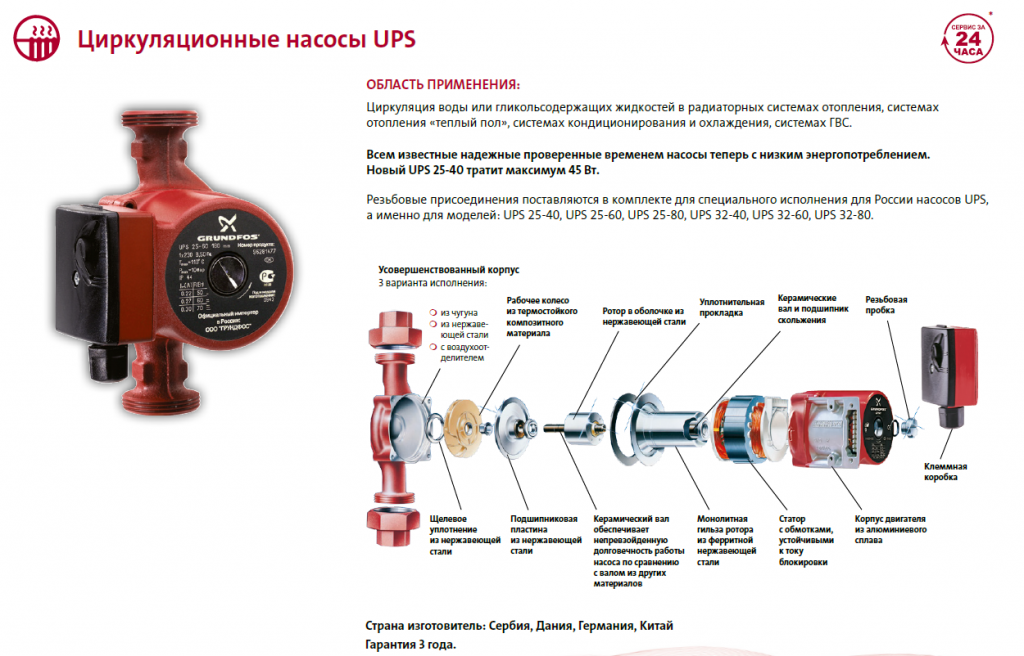

Насосы для отопительных систем выпускаются двух типов – «сухие» и «мокрые». В «сухих» агрегатах вращающаяся часть не прикасается с перекачиваемой водой, она полностью отделена кольцами, которые могут прослужить без ремонта до трёх лет. КПД циркуляционных агрегатов с сухим ротором довольно высок – около 80 процентов. (См. рис. 1).

Но они уступают своим «мокрым» собратьям в том, что издают довольно значительные шумовые эффекты, им требуется отдельное, хорошо изолированное помещение. Но на этом их капризный характер не кончается. Они очень чувствительны к мельчайшему мусору в перекачиваемой воде, плохо переносят запылённость в помещении, где его «прописали».

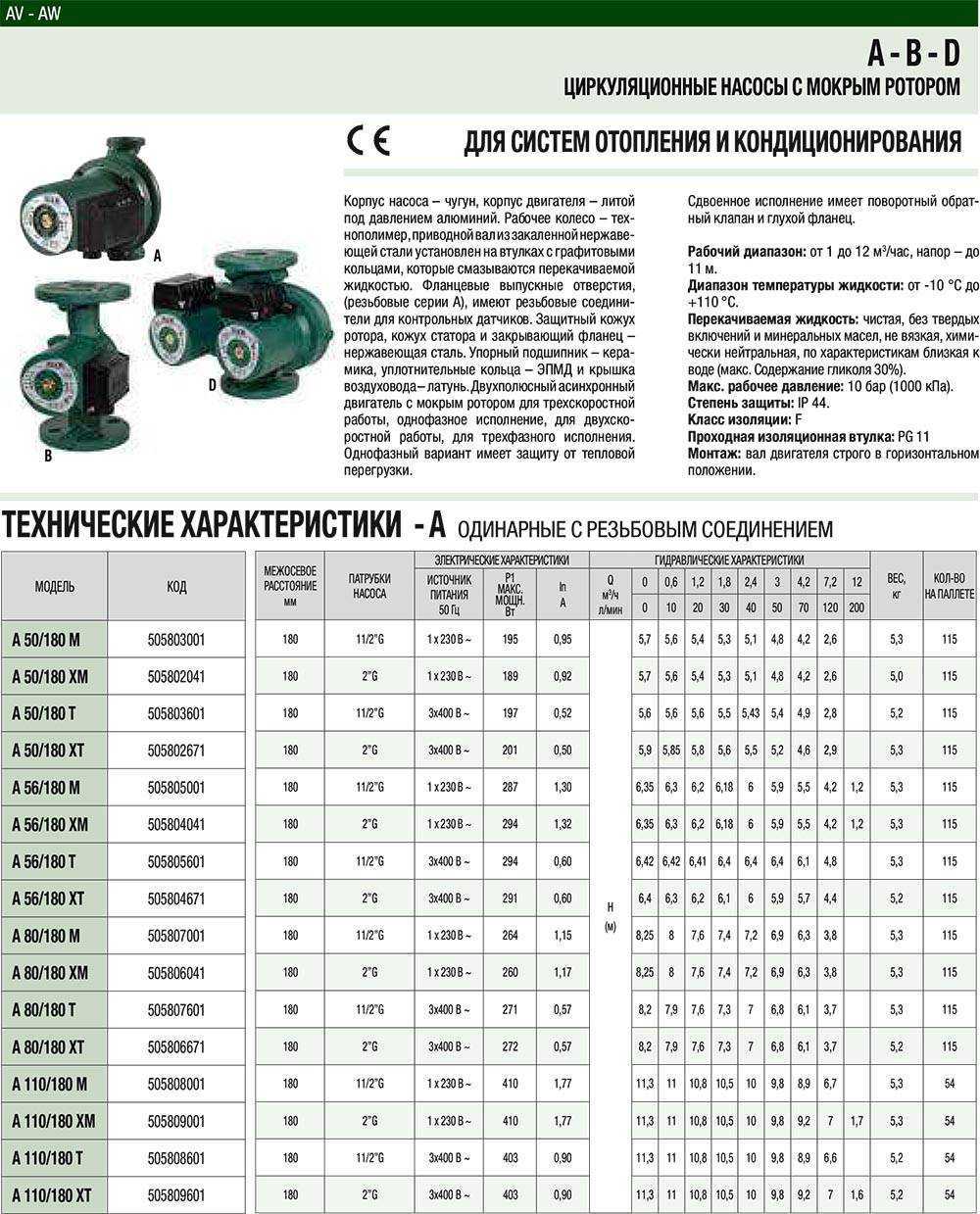

«Мокрые» отличаются от «сухих» своей конструкцией: крыльчатка вместе с ротором погружена в перекачиваемую жидкость, которая играет смазывающую роль. Этот тип агрегатов почти не издаёт шума, неприхотлив в эксплуатации, годами исправно работает без всякого присмотра. Но! КПД не более 50 %. Поистине, вспоминается тот афоризм из пьесы Н.В.Гоголя «Женитьба»: «Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича…». Какой бы красавец получился!

Именно эти насосы вполне подходят к эксплуатации в домашних условиях. Они очень экономичны, бесшумны, энергетически малозатратны и вполне справляются с задачами перекачки воды в отопительной системе индивидуального дома. (См. рис. 2).

Выгоды при наличии насоса

Появляется возможность применять трубы малого диаметра (они намного дешевле);
Отпадает необходимость строго соблюдать уклоны труб для циркуляции жидкости;
Исключено образование воздушных пробок в системе;
Уменьшает отложение солей на трубах;
Возможная просадка труб не влияет на работу отопительной системы;
С его помощью быстро нагревается система на всём протяжении.

Как рассчитать насос, если известна мощность котла

Часто возникают ситуации, когда котел приобретается заблаговременно или же насос добавляется в уже функционирующую систему отопления. В этом случае мощность отопительного агрегата известна, и все остальные элементы контура выбираются в зависимости от значения этого показателя.

Для расчета производительности циркуляционного насоса при заданной мощности источника нагрева, пользуются следующей формулой.

Q = N ÷ (t2 — t1), где:

Q – производительность насоса (м³/час);
N – мощность отопительного устройства (Вт);
t2 – температура теплоносителя на входе системы (⁰С);
t1 – температура жидкости на выходе из контура (⁰С).

Если возможность точно определить указанные параметры подачи и «обратки» отсутствует, воспользуйтесь средним значением температурного перепада — 15 ⁰С.
