Как сложить печь-шведку своими руками

Принцип работы и конструкция шведской печи

Устройство шведской печи для дачи и дома весьма хитроумное. Она представляет собой объединение 2 блоков – отопительного и кухонного, причем взаимодействуют они таким образом, чтобы минимально влиять на работу друг друга.

Эффективность блока в комнате обеспечивается многочисленными дымоходными каналами. Здесь отработанный газ циркулирует по нескольким кругам вдоль поверхности и только затем уходит в дымоход. Важная особенность – топка располагается со стороны варочной поверхности. Это и позволяет перевести конструкцию на летний режим.

Обычно каналы в блоке для отопления располагают вертикально. Но если печь оборудуется лежанкой, здесь формируют горизонтальные каналы. Дым сюда проходит через переточное окно, расположенное над духовкой.

Кухонный блок включает топку, варочную поверхность, размещенную прямо над ней, духовку, нишу над варочной поверхностью, верхнюю нишу. Каждый из этих элементов несет функциональную нагрузку.

1. Духовку устанавливают в глубине топочной камеры. Предназначена она для готовки и в качестве элемента теплообмена. В шведке нет колпака для отжига или свода, поэтому тепло быстро улетучивается в дымоход. Духовка задерживает отработанный газ, тем самым позволяя сразу отобрать нужное количество тепла и передать его в отопительный блок шведки.
2. Ниша над варочной поверхностью предназначена для готовки еды и ее хранения. Отверстие в нишу можно закрыть деревянным щитом, что позволяет сберегать еду теплой и не нагревать ее повторно.
3. Над ней размещают верхнюю нишу. Первоначально ее назначение – место для просушки вещей. В скандинавских странах климат суров, одежда часто обмерзает. Просушить ее в комнате довольно сложно. Сейчас она используется для нагревания носильных вещей в совсем холодное время года, а также для сушки и вяления фруктов и грибов. Строят также вариант без верхней ниши.

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.

На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Дверка топки

Отдельно хочу сказать о некой «ахиллесовой пята», которая владеет любой шведской печью, тем более своими руками: это дверь в его топку. Потому что так оно и есть? Дело в том, что действующие на него в процессе эксплуатации огромные температурные нагрузки оказывают самое негативное влияние. Если дверь стандартная, штампованная, из листовой стали, она скоро расшатывается, может, даже отвалится. Тогда порт следует использовать исключительно плавкий, причем не только плавкий, но и с антеннами. Он будет замурован в каменную матрицу

Если вы не можете найти изделия для усов, их можно прикрепить самостоятельно. Для этого нам понадобится трехмиллиметровая стальная проволока, длина которой будет примерно 0,7 метра, будем прикреплять попарно и по горизонтали. Разведите антенны в разные стороны, например, на латинскую букву «V» на расстоянии примерно 4-5 сантиметров. После этого усы необходимо замуровать. Ну вы говорите, мы усы приделали, а сама дверь остаётся штампованной, что с ней делать? Все просто: армируем стальными полосами, чтобы прослужило чуть дольше.

Возможно, вас также заинтересует материал о том, как сделать печь бабуфону своими руками

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление  — размер таковой увеличится до 50 кв.м).

Для работы необходимо  сделать закупку следующих материалов:

• кирпич шамотный (ША-8) в количестве 33-х штук;
• керамический кирпич полнотелый — 552 штуки;
• устройство духовки с размерами 45х25х29 сантиметров;
• решетка колосникового формата — 20х30 сантиметров;
• панель для варки из чугуна — 410х710 миллиметров;
• топливная дверца — 21х25 сантиметров;
• резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
• заслон для зольника — 14х25 сантиметров;
• задвижка для дымохода — 25х13 сантиметров;
• заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

Разновидности кирпичных печей

Одним из основных достоинств кирпичной печи является большая тепловая инертность, что позволяет ей даже после кратковременной топки всего в несколько часов очень долго отдавать тепло.

Выбор подходящего типа печи, в первую очередь, зависит от режима проживания и площади дома. Печь из кирпича более актуальна для частного дома, в котором живут постоянно.

По назначению их принято делить на:

• исключительно отопительные;
• отопительно-варочные, которые представляют собою всем известные русские печи, так называемые, шведки и пр.;
• варочные;
• узконаправленные угловые печи для бани, теплицы, гаража и пр.

По форме их делят на прямоугольные, квадратные, круглые, Т-образные и угловые печи из кирпича.

Еще одним важным техническим параметром конструкции является теплоотдача. По этому критерию их разделяют на тонкостенные, толстостенные и комбинированные. В зависимости от способа внешней отделки печи можно поделить на: кирпич «под расшивку», отштукатуренную конструкцию, обвязанную печным кафелем или плиткой, в металлическом кожухе (круглые печные конструкции). Не последнее место при выборе подходящей печи занимает и структура дымоходных каналов, которая бывает прямоточной или противоточной, бесканальная или с нижним прогревом, с горизонтальными или вертикальными каналами и пр.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

• Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
• Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
• Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
• Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Печь шведка-малютка

Шведки можно назвать найболее всего популярными печами. Это связано в первую очередь с их многофункциональностью. В структуре шведки предусмотрена чугунная плита, на которой возможно сварить еду, а посредством комплексу дымоходов, пронизывающей массив печи, она равномерно прогревается в период топки, а дальше потихоньку отдаёт накопленную теплоту помещению.

Плита обычно расположена в варочной камере — открытой или закрывающейся дверками. Закрытые после протопки дверки способствуют лучшему сохранению тепла, что позволяет томить пищу в варочной камере. Часто плиту дополняют ещё и духовкой, в которой можно печь пироги, запекать мясо, рыбу или овощи. Шведку можно использовать для сушки и грибов, и яблок, и трав.

Перед обычной плитой со щитком шведка — как отопительная печь — имеет существенное преимущество. При одинаковой занимаемой площади у неё более развита конвективная зона, дымообороты располагаются не только в основании печи и сбоку, но и над варочной камерой. Поэтому кпд и теплоотдача у неё гораздо выше.

Печь шведку можно разместить в любой части отапливаемого помещения, но наиболее удобное для неё место — в проеме стены или перегородки между комнатой и кухней. Главное, чтобы дымовая труба выходила из крыши поближе к коньку. Это улучшит тягу в печи и облегчит устройство гидроизоляции вокруг трубы.

Топить шведку можно дровами, торфом и углём — в зависимости от конструкции топливника. А вот переводить эту печь на газовое топливо не рекомендуется. Даже при небольших неисправностях оборудования газ может накопиться в дымооборотах и колпаках и при очередной топке — взорваться. На практике такие случаи бывали.

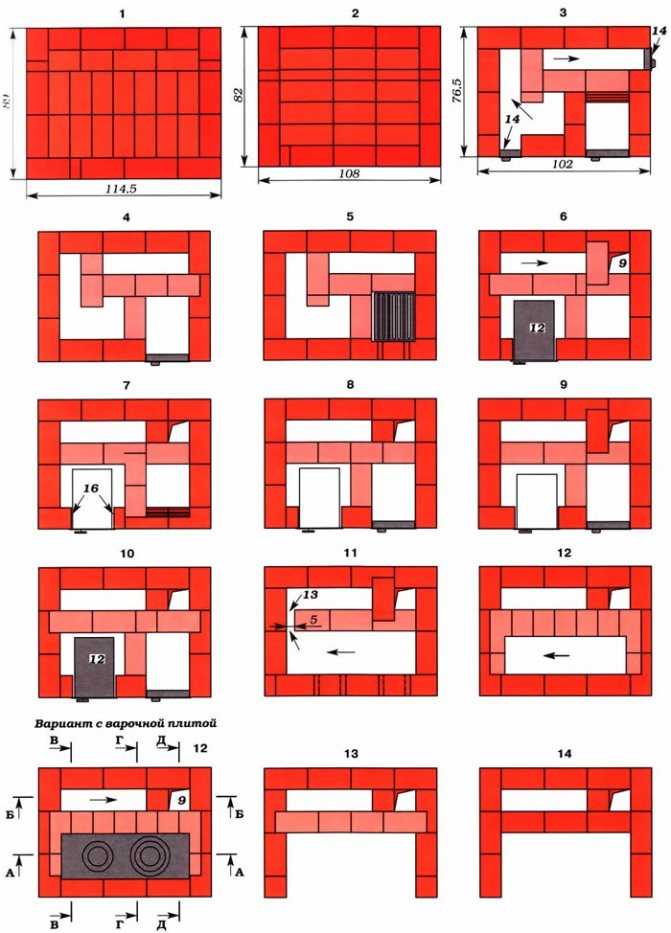

Примером небольшой шведки может служить печь (рис. 1) размерами в плане 89×63,5 см и высотой — 189 см. Конвективная зона этой печи — последовательные канальные дымообороты (дымоходы). Их компактное расположение создаёт условия для равномерного прогрева всего массива печи. Горизонтальные дымоходы расположены ниже поддувала, у самого основания печи, и над варочной камерой, у самого верха печи. После двух часов топки (общепринятый режим топки отопительно-варочных печей) нагревается вся наружная поверхность печи. Несмотря на небольшие размеры, печь отапливает помещение площадью 25 м2.

Печь может топиться в летнем и зимнем режимах, которые регулируются задвижками 1 и 2 (рис. 2). При летнем режиме открыты обе дымовые задвижки. При переключении на зимний режим задвижку летней топки 2 нужно закрыть, оставив открытой лишь основную задвижку 1. Горячие дымовые газы, сменив своё направление, поступят в нижние дымообороты 8. Движением по периметру против часовой стрелки газы прогреют нижний её массив, затем поступят в подъёмный канал (колодец) 13. Прогрев колодец, дымовые газы поступят в верхние дымообороты 9. Движением по периметру печи по часовой стрелке они прогреют верхний её массив и только после этого поступят в дымовую трубу.

Печь снабжена одноконфорочной чугунной плитой. Духовой шкаф в конструкции печи не предусмотрен. На рис. 1 показан общий вид шведки, а на рис. 2 — сечения печи и её порядовки.

Первые два ряда печки кладут с небольшими выступами. Это делает внешний вид более интересным. 1-й ряд выкладывают сплошняком, а на 2-м начинают нижние дымоходы, которые перекрывают двумя рядами кирпича (на 4-м и 5-м рядах). В рядах 6-м и 7-м формируют поддувало, выше которого — на 8-м ряду — устанавливают колосниковую решётку.

Начиная с 7-го ряда, часть кладки ведётся шамотным кирпичом. Топка в печи имеет высоту 40 см. Этого хватает для поддержания нормального горения дров. Для использования угля и торфа эта топка не приспособлена.

Выше плиты, установленной на 13-м ряду, начинается варочная камера. Её высота — 42 см: вполне достаточно для того, чтобы без затруднений поставить и снять с плиты кастрюлю или даже ведро с водой. Для монтажа плиты в кирпичах, на которых она лежит, выпиливают четверти. Между краем плиты и кирпичом оставляют температурные зазоры.

В перекрытии варочной камеры (на 21-м ряду) для её проветривания установлена задвижка. На этом же ряду предусмотрена и задвижка летнего хода. Выше перекрытия варочной камеры расположены горизонтальные дымоходы, способствующие прогреву верхней части печи. Основная задвижка печи расположена на 27-м ряду.Порядовка постройки печи: Вы не можете скачивать файлы с нашего сервера

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт	Размеры трубы, мм
до 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270
7,2–10,5	200х200
10,5–14	200х270
свыше 14	270х270

Когда печь готова к работе

Печь считается хорошо просушенной, если дымовые задвижки не имеют следов влаги. Существует также и другой способ проверки готовности печи. В чистку кладется ворох скомканных газет. Через пару дней он вынимается. При хорошо просушенной печи, газеты останутся сухими.

Пока конструкция хорошо не высохнет, пользоваться ею нельзя. Первая же топка начнет ее разрушать.

Надо сказать, что даже хорошо просушенную печь, нельзя сильно растапливать в первые дни эксплуатации.

Срок эксплуатации значительно увеличивается, если она будет топиться каждый день. Первую топку давно не топленой печи, например, на даче, нужно делать легкой, малой интенсивности.

Фундамент — монолитный бетонный

Материалы

Цемент нужно взять не меньше М400. Крупным заполнителем может служить щебень или гравий, размер частиц которого не превышает 30 мм. Для бетонных работ пригоден песок с примесями не более 10%. К ним относятся глина, слюда, органического происхождения и пылевидные частицы. Примесей в крупном заполнителе должно быть меньше 2%.

Необходимые материалы для фундамента можно рассчитать, исходя из расхода на 1 м3 готового бетона:

1. Цемент М400 — 325 кг/м3.
2. Песок — 1300 кг/м3.
3. Гравий (щебень) — 1300 кг/м3.
4. Вода — 205 л/м3.

Инструменты

Для производства бетонных работ необходимо иметь инструмент, с помощью которого:

• укладывают бетонную смесь (лопата, кельма);
• утрамбовывают (трамбовки, щуп);

• разглаживают (гладильная доска, полутерок, затирка, железнилка, уголок).

1 — щуп; 2 — трамбовка узкая; 3 — трамбовка круглая; 4 — трамбовка квадратная; 5 — гладилка; 6 — скребок; 7 — полутерок; 8 — гладильная доска

Последовательность бетонирования

Очень важно определиться с глубиной, на которую необходимо заложить фундамент под печь. Это зависит от возможности грунта сопротивляться нагрузкам на него (несущей способности). Достаточно много существует грунтов со слабой несущей способностью

Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме)

Достаточно много существует грунтов со слабой несущей способностью. Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме).

Так, например, для мелких (пылеватых) песков, супесей, суглинков и глин, в которых грунтовая вода находится выше глубины промерзания грунта, низ фундамента назначается ниже этого уровня. Глубина промерзания определяется по результатам многолетних наблюдений.

1 — песчаная подушка; 2 — гравий; 3 — глубина промерзания; 4 — монолитный фундамент; 5 — гидроизоляция; 6 — уровень пола; 7 — кирпичная кладка

Это в случае, если дом зимой может быть неотапливаемым. Если дом отапливается весь зимний период, то подошва фундамента должна быть на глубине более 50 см от планировки земельного участка.

При плотных грунтах с хорошей несущей способностью бетонировать фундамент можно и без опалубки. Тогда яму роют точно по размерам фундамента. Если грунт осыпается, необходимо устройство опалубки. Изготавливают ее из древесины хвойных или лиственных пород, которая не подвержена короблению. Доски берут толщиной не менее 19 мм и влажностью не более 25%.

На дно ямы под фундамент делается подушка толщиной не менее 15–20 см из песка и гравия, который утрамбовывается.

Уход за свежеуложенным бетоном состоит в поддержании для него необходимой температуры и влажности. Это защита от быстрого высыхания поверхности бетона в ветреную жаркую погоду с помощью какого-либо влажного покрытия (мешковина, брезент, влажные опилки или песок).

Защита свежего бетона от излишнего увлажнения, высыхания, а также охлаждения производится в течение одной-двух недель в соответствии с температурой внешнего воздуха. Самое главное, чтобы бетон набрал не менее половины своей полной прочности.

Убрать опалубку можно только в случае, когда будет достигнута достаточная прочность бетона (50%). Чаще всего это происходит не раньше 7–14 дней при температуре от +5 до +20 °С. Чем выше температура, тем быстрее идет набирание прочности.

Поверх застывшего бетона кладется гидроизоляция (2 слоя рубероида). Размер фундамента нужно принять на 100 мм больше с каждого края печи.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

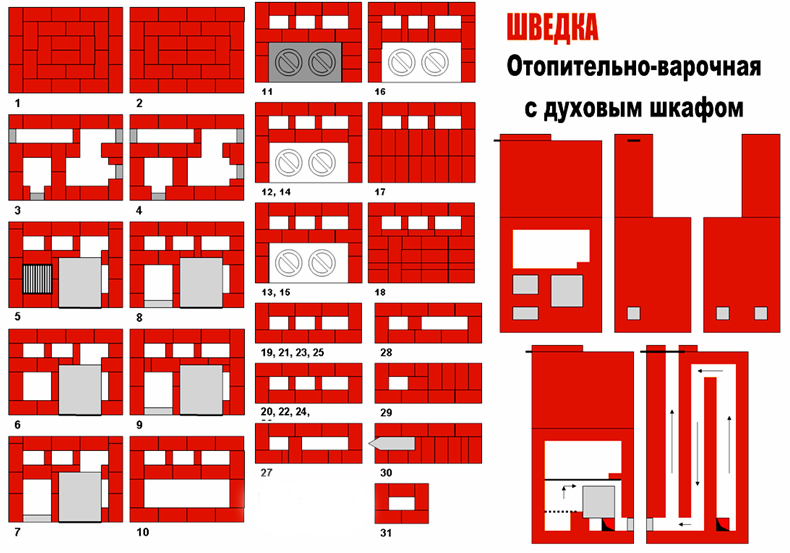

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Проект печки с лежанкой и плитой

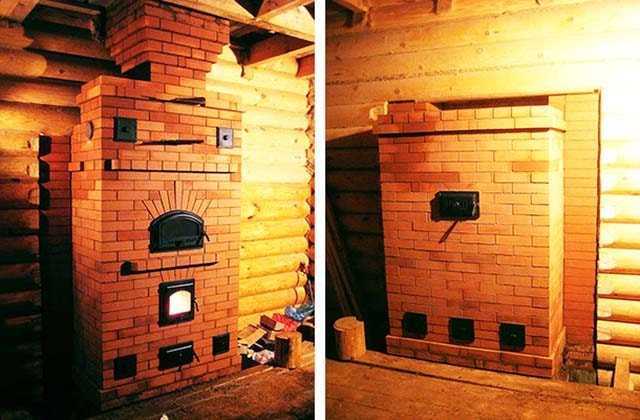

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

• красный полнотелый кирпич (стандартный) – 870 шт.;
• шамотный камень типа ША-8 – 140 шт.;
• колосники размером 415 х 240 мм;
• панель чугунная варочная 65 х 31 см;
• заслонка 13 х 25 см – 2 шт.;
• дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
• уголок №5 (50 х 50 х 5 мм) длиной 1 м;
• полоса стальная поперечным сечением 50 х 5 мм – 7 м;
• пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

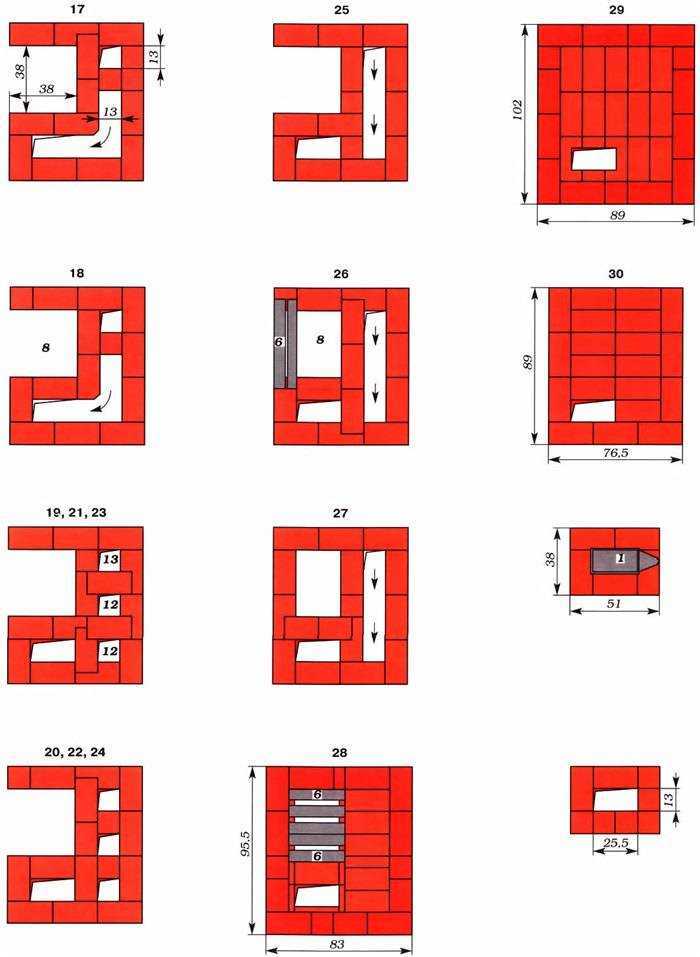

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:
