Водяная
Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.
Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.
Естественная циркуляция
В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.
Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.
Принудительная циркуляция
Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.
Разводка
Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.
При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.
Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.
Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.
Теория, расчеты
Отопление, водоснабжение и
канализация, наряду с подачей электроэнергии, являются основными
коммуникациями. Они определяют способность здания к обеспечению комфорта для
людей, пригодности к его эксплуатации. Строительство этих систем требует
тщательного расчета, основанного на нормах, требованиях СНиП или действующих
СП. Необходимо обеспечить потребности людей, живущих или работающих в здании.
Системы водоснабжения, отопления
и канализации могут быть двух видов:
- автономные. Они действуют самостоятельно, не
используя внешних ресурсов; - общественные. Подача теплоносителя, воды,
отведение стоков происходят с помощью центральных магистралей. К ним
подключаются системы здания, встраиваясь в общую сеть в качестве небольшой
части.
Автономные отопление, канализация и водопровод создаются прямо на месте. Они используют собственные источники, из внешних ресурсов может потребоваться только электроэнергия или топливо для обогрева (газ, электроэнергия, жидкое или твердое топливо). Наиболее самостоятельной системой является автономная канализация. Она способна работать без подключения к электропитанию, без подачи других внешних ресурсов.
Составление проекта коммуникаций
требует учета многих факторов:
- тип здания;
- параметры радиаторов, сантехники, других
приборов; - количество людей;
- давление воды;
- материал, размер подводящих труб и т.д.
Проектные работы следует доверять
грамотным специалистам, поскольку в процессе расчетов понадобится использовать
множество нормативов, правил. Неопытный человек неминуемо допустит ряд ошибок, которые
способны принести значительные проблемы.
Если отопление, водопровод, канализация дома
будут подключаться к общественным сетям, проект базируется на нормативных
показателях действующих систем. Однако, для автономных коммуникаций придется
делать отдельный расчет. Каждую систему надо рассматривать как самостоятельную
сеть, не связанную с другими инженерными системами. При этом, конструкция
внутренних участков автономных и общественных линий мало отличается друг от
друга, вся разница состоит в типе источника и способе утилизации стоков.
Методика расчетов приведена в действующих редакциях СНиП (СП). Здесь же определены нормативы, указаны оптимальные параметры оборудования, величины и допуски.
Рабочая документация (рабочий проект отопления, стадия «Р»)
для получения полного пакета проектной документации, т.е. создания рабочего проекта отопления (стадия «Р»), дополнительно разрабатываются:
добавляются в основной комплект чертежей:
- зоны функционирования и обслуживания основного отопительного оборудования;
- деталировка узлов основного отопительного оборудования (обвязка котлов, бойлеров и тепловых узлов);
- структурная схема основного отопительного оборудования;
- деталировка узлов системы оконечного отопительного оборудования (прорисовка коллекторных шкафов, деталировка котельной и дымоходов, присоединения отопительных приборов);
- габаритные размеры (диаметры) и зоны обслуживания отопительных трасс;
- примечания для монтажа системы отопления;
- схемы системы отопления;
добавляются в пояснительную записку:
- таблица тепловой потребности здания по системам;
- характеристики системы отопления (габариты, энергопотребление и т.д.);
- проектирование автоматики системы отопления;
задание смежным системам (таблица интеграции) — выдается по требованию, если смежными инженерными системами занимаются другие компании;
спецификация отопительного оборудования с деталировками;
лицензии и сертификаты на проектные и монтажные работы;
согласование проектных решений с архитекторами и дизайнерами.
Объем рабочего проекта отопления позволяет полностью реализовать спроектированную систему. Некоторые документы, входящие в разрабатываемый нашей компанией рабочий проект отопления, представлены в типовом проекте комбинированного отопления дома.
|
При заказе проекта котельной — техническое задание в подарок! Требуется котельная? При заказе проекта котельной по акционной цене заказчик получает техническое задание (ТЗ) в подарок! Сформируем ТЗ для разработки котельной без визита в офис. Для этого требуется оплатить счет и заполнить опросный лист по котельной для вашего объекта. |
Инструкция по проектированию систем отопления
Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.
Печь является одним из самых простых способов устройства отопления частного дома
Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.
Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.
Чертеж системы отопления
Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации
Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.
Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.
Карта ветровой нагрузки России
Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого
Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.
В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию, во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете, сколько стоит проект отопления.
https://youtube.com/watch?v=JvkIH_HzwXA
Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если у сторон нет вопросов и претензий друг к другу, они заключают договор
Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства
Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.
Особенности сборки
Монтаж водопровода, отопления,
канализации частных или многоквартирных домов является этапом первичного
строительства. Однако, работы могут выполняться в рамках ремонта или
реконструкции зданий. В первом случае работы ведутся по общему плану
строительства. Второй вариант требует составления отдельного проекта,
учитывающего особенности ведения земляных работ, другие параметры системы. Приходится
разрушать благоустроенные участки придомовой территории, работать в более
сложных условиях
Сборка трубопроводов в действующих, отделанных помещениях
требует аккуратности, осторожности. Кроме этого, есть заметная разница в
монтаже общественных и автономных систем:
Монтаж автономных систем
В виде автономных комплексов обычно строятся канализация и отопление загородного дома или дачи. Методика монтажных работ зависит от конструкции систем. Подключение к общественным линиям не выполняется. Источник (или конечный участок сброса отходов) находится на участке, или в доме. Поэтому, основная часть работ приходится на установку, подключение основных узлов сети. Для канализации это приемный резервуар (септик, выгребная яма и т.д.), для обогрева — котел (газовый, электрический твердо- или жидкотопливный). Автономное водоснабжение производится из скважин или колодцев. Внутридомовые участки практически ничем не отличаются от альтернативных видов, собираются по обычной методике.
Монтаж общественных сетей
При сборке общественных сетей необходимо только организовать соединение внутренних частей систем с магистралями. Отдельных разрешений требуют действия с напорными трубами, в число которых входят водопровод и отопление. Канализационные сети, как правило, самотечные, поэтому получить разрешение на подключение к ним проще. Необходимо учитывать, что самовольное присоединение коммуникаций может стать причиной аварий или серьезных разрушений. Поэтому, перед подключением отводов к дому надо получить все необходимые разрешения. Сама процедура подключения, приемки абонента проходит официальным образом. Создается приемная комиссия, которая обследует узел и составляет акт приемки. Если обнаруживаются ошибки или недочеты, ввод участка в эксплуатацию откладывают до устранения недостатков.
Нормативные документы
Основными
нормативными документами, которые используются для составления проекта,
являются СНиП и СП. Необходимо учесть, что внутренние и наружные сети определяются
разными нормативными документами. Это позволяет разделить сети по специфике
монтажа, обозначить условия укладки систем, определить порядок и очередность
обслуживания и ремонта. Водопровод, отопление, канализация зданий относятся к разным СП и
регулируются собственными нормативными правилами. В частности, системы
водоотведения самотечные, а тепло- и водоснабжение — напорные. Однако, для
всех есть общие требования:
- параметры сетей должны соответствовать нуждам
людей, обеспечивать здания в соответствии с действующими нормами; - глубина траншей должна превышать уровень промерзания
грунта зимой; - соединение каналов должно быть максимально
прочным и герметичным; - при укладке в грунт необходимо тщательно
утеплять трубы, чтобы исключить перемерзание в холодное время года.
Полный перечень требований для
каждого типа системы изложен в соответствующем СП. При этом, отопление, водоснабжение,
канализация загородного дома также проектируются и строятся в полном
соответствии с техническими нормами. Причем, учитываются требования для
внутренних и наружных участков сетей, независимо от их вида и специфики. Как
правило, это автономные системы, не связанные друг с другом (исключением может
явиться косвенная связь водоснабжения и канализации). Однако, здесь также требуется
следование нормам, правилам. Это всегда в интересах владельца дома, поскольку
позволяет увеличить качество, срок службы коммуникаций. Нормативами также
определены виды труб, подходящих для использования в разных сетях. Они
рассчитаны на работу в заданных условиях, могут выдерживать рабочее давление,
температуру, другие нагрузки.
Составные части проекта
Описательная часть
Проект отопления состоит из отдельных частей, каждая из которых содержит необходимый объем информации и технических данных. Традиционно проект начинается с описательной части, благодаря которой можно получить представление о значении документа и его содержании. Описание в свою очередь состоит из следующих пунктов:
- расположение дома, квартиры;
- особенности планировки жилых помещений;
- факторы, определяющие соответствующий тип отопления для данного помещения.
В описательной части необходимо остановиться на технических характеристиках помещения, учитывая особенности его месторасположения, размещения и климатических факторов региона. Отталкиваясь от технического описания квартиры, перечисляются рекомендуемые для создания эффективного обогрева, виды и типы обогревательного оборудования. Перечисленная в описании информация станет отправляющей точкой для выполнения правильных расчетов необходимой мощности отопительной системы и параметры температурного режима внутри помещения.
Спецификация
После описательной части в проекте ключевое место занимает спецификация – раздел, в котором содержаться все данные и коэффициенты, используемые для выполнения расчетов оптимальной мощности отопительного оборудования. Сюда следует отнести кубатуру внутренних помещений квартиры (дома), наличие или отсутствие в квартире теплоизоляции, климатические параметры региона. На основании всех перечисленных данных осуществляется расчет оптимального потребления тепла для отопления каждого жилого помещения в квартире.
Спецификация включает в себя не только перечисление параметры отдельных узлов и агрегатов, но и принципиальную схему отопительной системы
Графическое изображение
Для любого проекта важным аспектом является графическая составляющая. С помощью специальной программы сегодня стало возможным создать максимально приближенное к реальным условиям графическое изображение отапливаемой площади в трехмерной проекции, с четким указанием месторасположения отопительного котла, радиаторов отопления. Благодаря компьютерной графике можно воочию увидеть, как будут выглядеть трубопровод и в каком месте необходимо установить отдельные узлы системы, запорную арматуру.
Технологические расчеты
Основная, документальная часть любого проекта — расчеты. Итогом расчетов станет объем потребляемого для работы отопительной системы природного газа, интенсивность работы котла в различных режимах. Температурные показатели теплоносителя, обеспечивающие оптимальный обогрев всех помещений квартиры, дома.

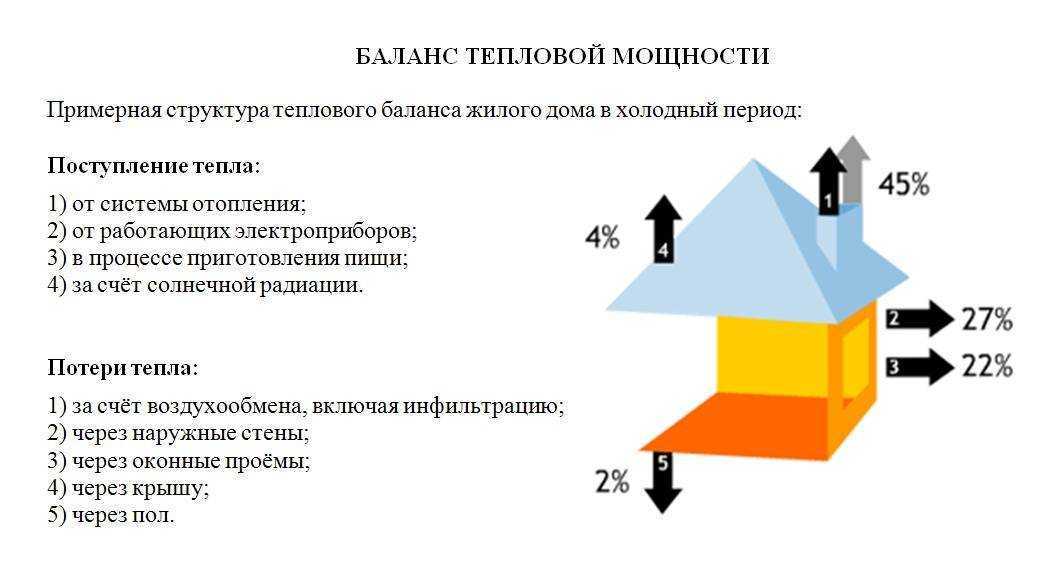

Для проекта автономной системы отопления важнейшими являются расчеты тепловой мощности нагревательного оборудования и системы горячего водоснабжения. На основании произведенных расчетов осуществляется подбор соответствующего оборудования, основных комплектующих системы обогрева квартиры.

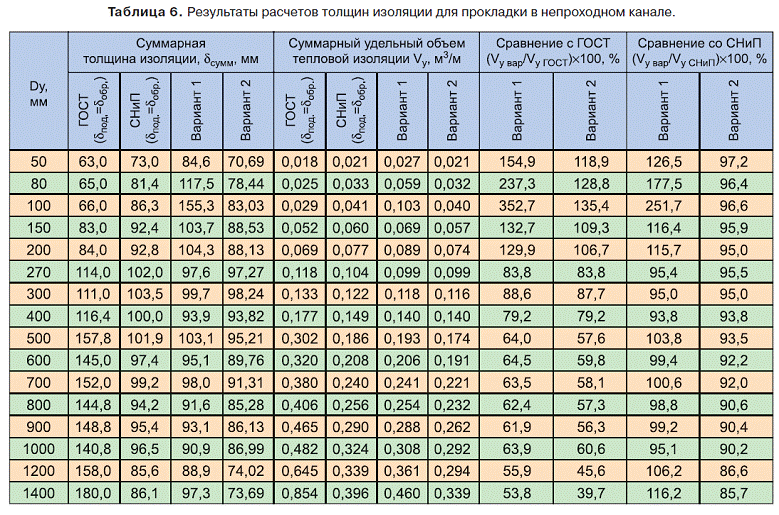

Расчетные данные о тепловых потерях трубопровода дадут вам представление о том, насколько будущая система будет эффективная.
Используя расчетные данные в проекте определяется целесообразность того или иного вида разводки труб, принимается решение о типе подключения радиаторов в системе. Обоснование выбранного типа разводки и подключение радиаторов осуществляется на основании проведенных расчетов. В процессе проведения расчетов необходимо учитывать наличие приборов автоматического контроля работы системы.
Воздушная
Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.
В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.
Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.
Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.
Основные моменты при проектировании отопительной системы
Важность грамотного проектирования отопления не обсуждается, от этого зависит, насколько тепло и уютно будет вам в холодное время года. Желательно, чтобы это производилось до строительства самого дома на этапе его проектирования, это даст возможность учесть все нюансы и сделать всё максимально качественно
И в коттеджах, и в дачных домиках заранее выделяют ключевые характеристики отопительной системы для того чтобы сократить затраты и обеспечить максимально благоприятную её эксплуатацию.
Для того чтобы создать проект отопления, вам понадобится:
- План-схема дома;
- Калькулятор;
- Бумага.
Затем нужно будет определить, какой тип системы вы выберите: с естественной или принудительной циркуляцией. Выбрать котёл и определиться с источником энергии
Важно выбрать наиболее оптимальное место для котельной и точно спроектировать дымоход. Это необходимо для полного отвода продуктов сгорания из здания
Котельную как правило размещают в подвале дома
При выборе труб обращайте внимание на качество, не экономьте на этом. При неудачном выборе вы больше потратите средств и нервов
На современном рынке предоставлен широкий выбор радиаторов из различных материалов. Из стали, алюминия, чугуна, биметаллические батареи. Материал нужно выбирать исходя из задач, которые выполняет именно этот проект системы отопления.
Система отопления
Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.
Автономная система отопления позволяет регулировать температурный режим в доме или квартире.
При проектировании системы отопления учитывается несколько факторов:
- для квартиры или дома оно проводится;
- какой результат ожидаете;
- материальные затраты.
Система подачи отопления бывает:
- водяной;
- воздушной;
- электрической;
- «тёплый пол», другие виды.
Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла
Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.
Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.
Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.
Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.
При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.
Автономная система отопления включает:
- котёл;
- трубы (из полимеров, металлопластика, стали, меди);
- радиаторы;
- насосы для циркуляции воздуха внутри системы.
Канализация, её обслуживание
Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.
Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.
Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.
Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.
В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.
Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.
Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.
Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.
Автономные стоки меняют каждые 8—10 лет.
Заключение
Проект, выполненный в соответствии с требованиями нормативной документации, обеспечит качественный монтаж отопительной системы в вашем доме. Если в проекте соблюдены все существующие требования СНиПов и ГОСТов, шансы получить согласование от контролирующих организаций увеличиваются.
Основная деталь, на которую следует обратить внимание при разработке проекта — обоснование необходимости установки именно такого вида отопления в квартире. Чем больше реальных аргументов в пользу данной схемы отопления квартиры, чем точнее проведены расчеты эффективности отопительной системы, тем выше шансы получить согласование
Точность проведенных расчетов обеспечит правильный выбор отопительных приборов. Последующая установка оборудования и подключение на базе существующего проекта значительно облегчат выполнение поставленной задачи.
Копия проекта автономной системы отопления подается в энергетическую компанию, которая в дальнейшем будет заниматься обслуживание вашего отопительного оборудования. При существенных технологических расхождениях реальной системы отопления с данными и параметрами, указанными в проектной документации, может быть получен отказ о вводе объекта в эксплуатацию.
